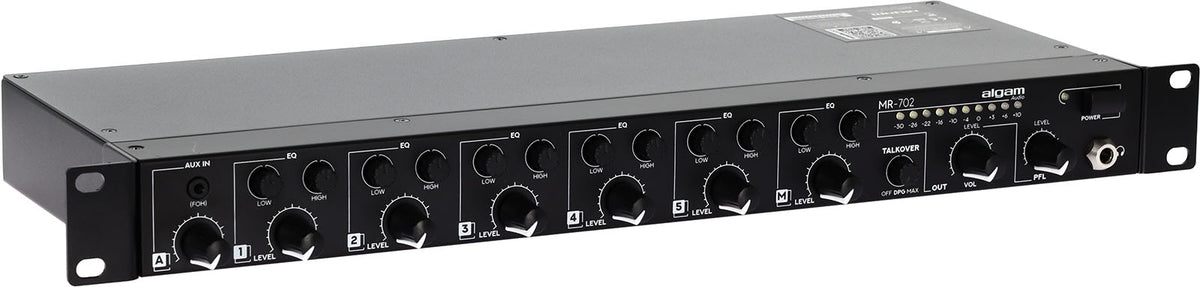

Algam Audio MR 702 - rack mountable 7-channel mixer

Een 1U mixer gericht op installatie: in het hart van een heldere en gecontroleerde uitzending

De MR-702 is ontworpen als een rackbare audiomixer voor omgevingen waar betrouwbaarheid, duidelijkheid van instellingen en prioriteitsbeheer essentieel zijn. De filosofie is eenvoudig: meerdere bronnen (microfoons, speler, console-uitgang, achtergrondmuziek) centraliseren in een 1U chassis dat klaar is voor integratie, terwijl een nauwkeurige controle over niveaus en signaalhiërarchie behouden blijft. In een conferentieruimte, evenementenruimte, gebedsruimte of bedrijfsinstallatie plaatst hij zich natuurlijk tussen de bronnen en de versterking om een constante en veilige uitzending te garanderen.

Voor wie is de MR-702 bedoeld: conferenties, aankondigingen en evenementengeluid

De MR-702 richt zich op audio professionals en integrators die betrouwbare mixen nodig hebben zonder onnodige complexiteit. Kanalen 1 tot 5 beheren microfoons (sprekers, spreekgestoelten) of lijnbronnen (spelers, draadloze ontvangers, aux-uitgangen), terwijl kanaal A de aansluiting van een mengconsole of een speciale gebalanceerde bron vergemakkelijkt. Kanaal M, het prioritaire microfoonkanaal, voldoet aan de typische behoeften van een installatie waar spraak altijd verstaanbaar moet zijn: aankondigingen, presentatie, moderatie, publieksberichten, zonder handmatig de muziek te hoeven dempen.

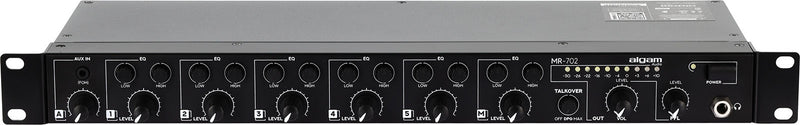

Belangrijke functies: veelzijdige connectiviteit, prioriteiten en bediening aan de voorkant

Kanalen 1 tot 5: microfoon of lijn, met volledige instellingen

Kanalen 1 tot 5 bieden een zeer praktische aanpak voor installatie: elk beschikt over een gebalanceerde microfooningang Jack 6,35mm TRS, omschakelbaar naar een ongebalanceerde lijningang RCA. Deze dubbele connectiviteit maakt het mogelijk de MR-702 snel aan te passen aan de situatie ter plaatse (bedrade microfoons, speleruitgangen, verbindingen vanuit een bestaand systeem). Elk kanaal heeft een individuele gainregeling, niveauregeling en een 2-bands equalizer om helderheid en tonale balans aan te passen aan de ruimte en stemmen.

Kanaal A (FoH): een ingang ontworpen voor de console en gebalanceerde bronnen

Kanaal A is bedoeld om een "master" bron te ontvangen zoals een mengconsole (FoH) of elke gebalanceerde bron. Het beschikt over twee gebalanceerde Jack 6,35mm TRS ingangen aan de achterkant, aangevuld met een 3,5 mm minijack ingang met automatische omschakeling wanneer een bron wordt aangesloten. Resultaat: u kunt eenvoudig schakelen tussen een vaste verbinding en een tijdelijke bron (computer, draagbare speler) zonder ingewikkelde handelingen, terwijl u een aparte niveauregeling behoudt.

Kanaal M: configureerbare talkover zodat de stem altijd doorkomt

Kanaal M (Prioritair Microfoon) is het ideale hulpmiddel voor aankondigingen. De talkover verlaagt automatisch het niveau van de andere kanalen tijdens het spreken, om de verstaanbaarheid te verbeteren zonder de uitzending abrupt te onderbreken. De dempingsinstelling en de triggerdrempel bieden fijne aanpassing: een discrete aankondiging in een restaurant vereist niet dezelfde dempingsdiepte als een veiligheidsmelding tijdens een evenement.

Noodingang en geavanceerde opties: een architectuur gericht op veiligheid en controle

De MR-702 bevat een noodingang (Emergency) in Euroblock-formaat: bij detectie van een signaal op deze ingang schakelt de hoofduitgang alle andere bronnen uit om prioriteit te geven aan het noodgevalbericht. Een bijzonder relevante functie in installaties waar de hoorbaarheid van prioritaire aankondigingen gegarandeerd moet zijn. Voor verdere aanpassingen zijn sommige geavanceerde instellingen toegankelijk via jumpers op de PCB, waaronder het inschakelen van fantoomvoeding op microfoonkanaal en het dempen van microfoons bij een noodsignaal.

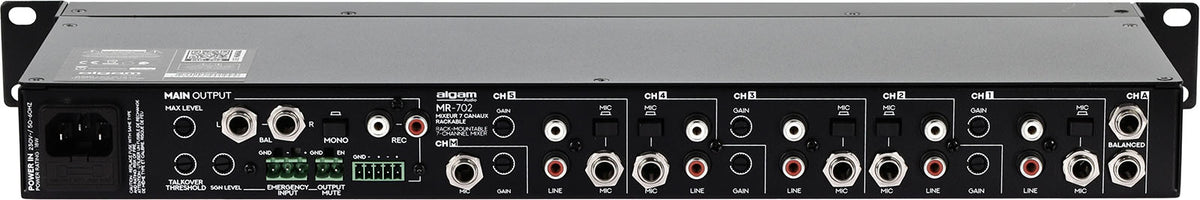

Uitgangen, monitoring en limitering: een mix klaar voor uitzending

De hoofduitgang is beschikbaar als gebalanceerde Jack 6,35mm TRS en Euroblock, met een algemene volumeregeling en een maximale uitgangsniveau-instelling (limiter). Een RCA opname-uitgang maakt het eenvoudig om de mix op te nemen of te archiveren. Voor hoofdtelefooncontrole is er een Jack 6,35mm uitgang met PFL-niveauregeling, vergezeld van een 10-LEDs indicator om het niveau van de hoofduitgang te visualiseren (voor eventuele limitering). Ten slotte maakt een Mono-schakelaar het mogelijk de hoofduitgang mono samen te voegen volgens de uitzendingseisen.

Technische specificaties

Aantal kanalen	7	Aantal microfoonvoorversterkers	6
Fantoomvoeding	Ja	Opnemen	RCA
Rack	Ja	kleur	Zwart
Rackeenheid	1	Gewicht	2.3 kg
Categorie	mixer / splitter	Afmetingen (mm)	483 x 44,5 x 152

Kanalen 1 tot 5	gebalanceerde microfooningang Jack 6,35mm TRS en omschakelbare ongebalanceerde lijningang RCA	Noodingang (Emergency) in Euroblock-formaat	schakelt alle andere bronnen uit op de hoofduitgang bij detectie van een signaal en zendt het noodgevalbericht uit
Bediening kanalen 1 tot 5	gain, microfoon/lijn schakelaar, niveau, 2-bands equalizer	Output Mute	onderbreekt de hoofduitgang door de contacten kort te sluiten
Kanaal A (FoH)	2 gebalanceerde Jack 6,35mm TRS ingangen en 1 3,5 mm minijack ingang met automatische omschakeling bij bronaansluiting	Geavanceerde instellingen via jumpers op de PCB	fantoomvoeding voor microfoons van kanalen 1 tot 5
Bediening kanaal A	niveau	Hoofduitgangen	2 gebalanceerde Jack 6,35mm TRS en 1 Euroblock
Kanaal M (Prioritair Microfoon)	gebalanceerde microfooningang Jack 6,35mm TRS	Bediening hoofduitgangen	algemene volume, maximale uitgangsniveau, Mono-schakelaar voor mono samenvoegen van hoofduitgang
Bediening kanaal M	gain, talkover dempingscontrole, talkover drempel	Niveaumeter hoofduitgang (voor eventuele limitering)	10 LEDs
Talkover op kanaal M	verlaagt automatisch het muziekvolume tijdens microfoongesprekken
