Algam Audio MZR 1005 - rack-mountable 5-input stereo mixer/zone 3 zones

Een mixer/zoneerder ontworpen voor audio-uitzending in professionele omgevingen

De MZR-1005 behoort tot de familie van audio management tools voor installatie: hij streeft er niet naar te "presteren" als een live console, maar om de uitzending betrouwbaar, duidelijk en controleerbaar te maken in het dagelijks gebruik. De aanpak is duidelijk: meerdere bronnen centraliseren (achtergrondmuziek, TV, speler, regie, smartphone) en deze intelligent naar verschillende zones distribueren, met de nodige prioriteiten voor aankondigingen en veiligheid.

Het 1U rackformaat maakt een nette integratie mogelijk in een technische kast of 19-inch rack, met een bedieningslogica die scheidt wat aan de voorkant wordt geregeld (dagelijkse handelingen) en wat aan de achterkant wordt ingesteld (installatie-instellingen).

Voor wie is de MZR-1005 bedoeld en voor welke toepassingen?

De MZR-1005 is bijzonder geschikt voor bars, restaurants, winkels, hotels, coworking-ruimtes of elke instelling die een multi-room geluidsversterking wenst zonder onnodige complexiteit. Hij maakt het mogelijk om verschillende muziek te verspreiden per ruimte, het niveau consistent te houden en de controle over microfoons (aankondigingen, ontvangst, animatie) te behouden, zonder elke bron apart te hoeven bedienen.

Hij is ook geschikt voor installaties waar zones met verschillend gedrag gescheiden moeten worden: bijvoorbeeld een stereo zone voor de hoofdzaal, een stereo zone voor een tweede ruimte, en een mono zone voor een gang, sanitaire ruimte, ingang of verkooppunt.

Multizone controle, prioriteiten en aansluitingen: een efficiënte installatielogica

5 stereo-ingangen en 2 microfoons om al uw bronnen te centraliseren

De MZR-1005 biedt 4 kanalen met Rca lijnniveau-ingangen en gainregeling, die naar de zone-uitgangen kunnen worden gerouteerd. Een 5e kanaal is voorzien voor specifieke behoeften: dit is uitsluitend te routen naar zone C en heeft geen gainregeling. Voor plug-and-play gebruik is er een aux-ingang in mini-jack 3,5 mm formaat aan de voorkant, waarmee snel een apparaat kan worden aangesloten, met routing naar kanaal 1 via de knop AUX>IN1.

Twee microfooningangen in symmetrisch Jack 6,35 mm formaat completeren het geheel. Elke microfoon heeft gain en volume controles, een gedeelde 2-bands equalizer en een algemene talkover schakelaar om aankondigingen te vergemakkelijken.

Drie onafhankelijke zones: 2 stereo + 1 mono

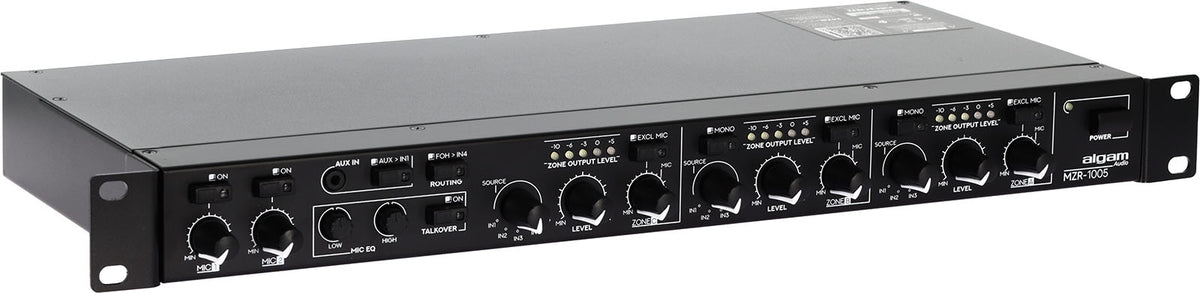

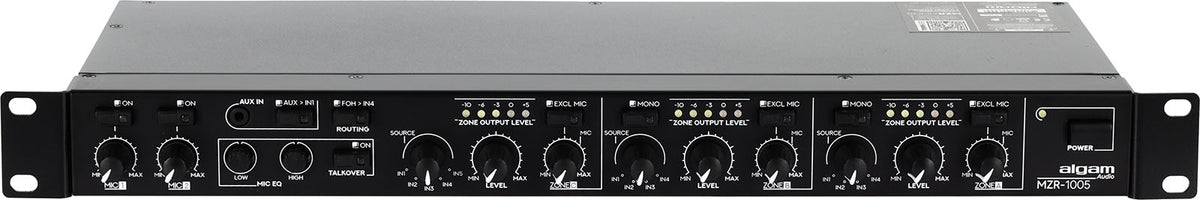

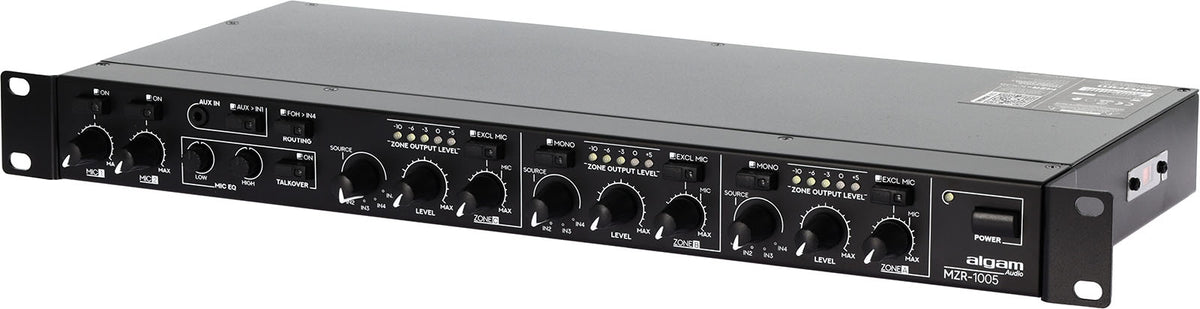

De kern van de MZR-1005 is de beheer van 3 zones: zones A en B zijn ontworpen voor stereo-uitzending, terwijl zone C een mono-uitgang biedt, handig wanneer slechts één luidspreker of een mono versterker wordt gebruikt. Aan de voorkant heeft elke zone een bronselector, een algemeen niveau, een mic-niveau, een functie voor uitsluiting van het microfoonsignaal (erg handig om aankondigingen in bepaalde ruimtes te vermijden) en opties zoals mono summatie per zone.

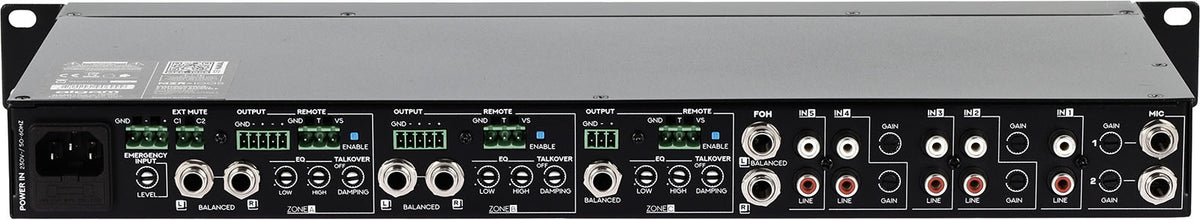

Voor fijne afstelling aan de installatiezijde biedt het achterpaneel een 2-bands equalizer per zone, een instelling voor het dempen van het talkover-niveau, en een Euroblok ingang voor volumecontrole op afstand. Tot slot is er per zone een 5-LED niveau-indicator voor snelle visuele controle van de uitgang.

FOH, Emergency, Output Mute: sleutel functies voor locaties met publiek

De MZR-1005 bevat een FOH stereo ingang (achterpaneel) en een mini-jack aux-ingang (voorkant) die op alle zones kunnen worden gerouteerd, ter vervanging van de Rca-ingang van kanaal 4 (voor FOH) of kanaal 1 (voor AUX). Dit is een praktische oplossing wanneer een "regie prioriteitsbron" de controle moet overnemen zonder de installatie te herbedraden.

Voor omgevingen die strikte prioriteiten vereisen, maakt de Emergency ingang in Euroblok-formaat het mogelijk om bij detectie van een signaal de uitzending van bronnen uit te schakelen op de hoofduitgang en het noodbericht uit te zenden. De Output Mute functie schakelt de hoofduitgang uit door de contacten kort te sluiten, handig voor integratie van een externe onderbrekingsschakelaar.

Tot slot bieden geavanceerde instellingen via jumpers op de PCB aanpassingen voor de installatie: phantoomvoeding voor microfoons 1 en 2, hoogdoorlaatfilter voor microfoons 1 en 2, en beheer van microfoon demping in verschillende zones bij een signaal op de Emergency ingang. Deze opties maken het mogelijk het systeemgedrag aan te passen aan de werkelijke eisen van de locatie (begrijpelijkheid, veiligheid, prioriteiten, interne conformiteit).

Technische specificaties

Aantal kanalen	7	Aantal microfoonvoorversterkers	2
EQ	2 banden	kleur	Zwart
Rack	Ja	Gewicht	2.76 kg
Rackeenheid	1	Afmetingen (mm)	483 x 44,5 x 183,5
Categorie	zone/mixer

Microfooningang controles	gain en volume per ingang	Zones A & B	symmetrische stereo-uitgang in Jack TRS en Euroblok formaat
Geavanceerde instellingen via jumpers op PCB	phantom voeding voor microfoons 1 en 2	Zone C	symmetrische mono-uitgang in Jack TRS en Euroblok formaat
3 zones	2 stereo (A en B) en 1 mono (C)	Zonebediening (voorkant)	bronselector, algemeen zone-niveau, mic-niveau zone, uitsluiting micro
