Allen & Heath DT164-W

DT164-W: een Dante-uitbreiding ontworpen voor Allen & Heath dLive en SQ mengpanelen

De DT164-W past binnen het Allen & Heath ecosysteem: het bieden van schone, robuuste en externe I/O-punten om bekabeling te vereenvoudigen en vaste installaties zoals technische podia betrouwbaarder te maken. Ontworpen als een audio-uitbreidingsinterface op het Dante-netwerk, legt het de nadruk op conversiekwaliteit en consistente controle met Allen & Heath omgevingen, met name via de directe controle van de voorversterkers vanuit de dLive en SQ systemen. Het resultaat: een natuurlijke integratie in een moderne regiekamer, zonder het vermenigvuldigen van conversiekasten of heterogene oplossingen.

Voor welke toepassingen is de DT164-W het meest geschikt?

De DT164-W richt zich primair op installateurs en technische teams die een discrete, veilige en duurzame audio toegangspunt willen: theaters, auditoria, gebedshuizen, conferentiecentra, multifunctionele podia, muziekscholen, educatieve studio's en evenementenruimtes. Dankzij het wand/inbouwformaat en de voedingsopties gericht op permanente installatie, maakt het mogelijk om "microfoonpunten" en lijnretours te creëren waar ze echt nodig zijn (voorkant podium, linker/rechterzijde, zaalachterkant, mengtafel, orkestbak, podium). Bij tour- of showconfiguraties kan de montage in een vloerpocket ook een nette plaatsing op het podium vergemakkelijken, met beschermde connectiviteit.

Belangrijke functies: Dante-netwerk, flexibele montage en beveiligde voeding

16 Allen & Heath microfoonvoorversterkers met 96 kHz conversie

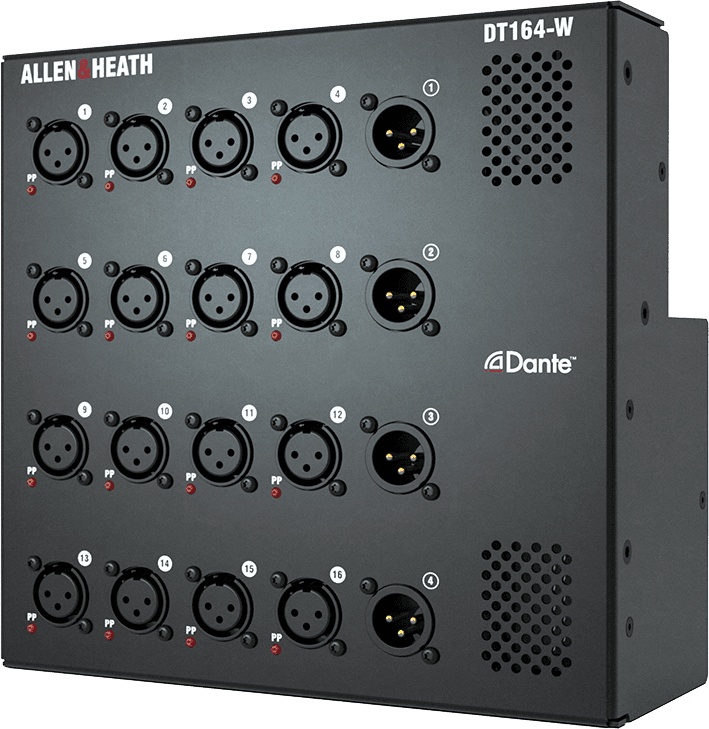

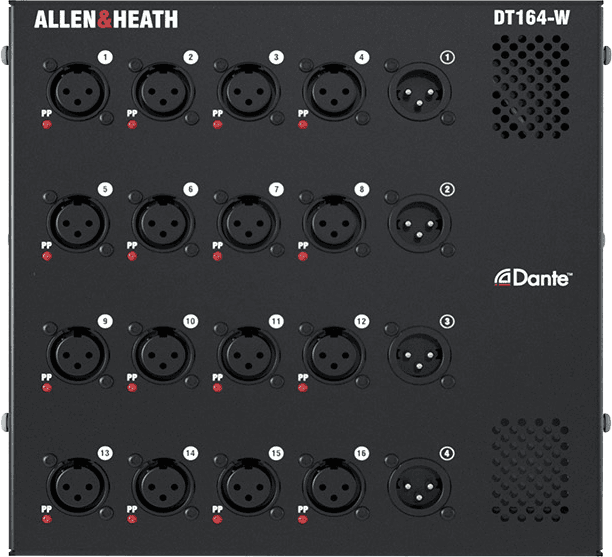

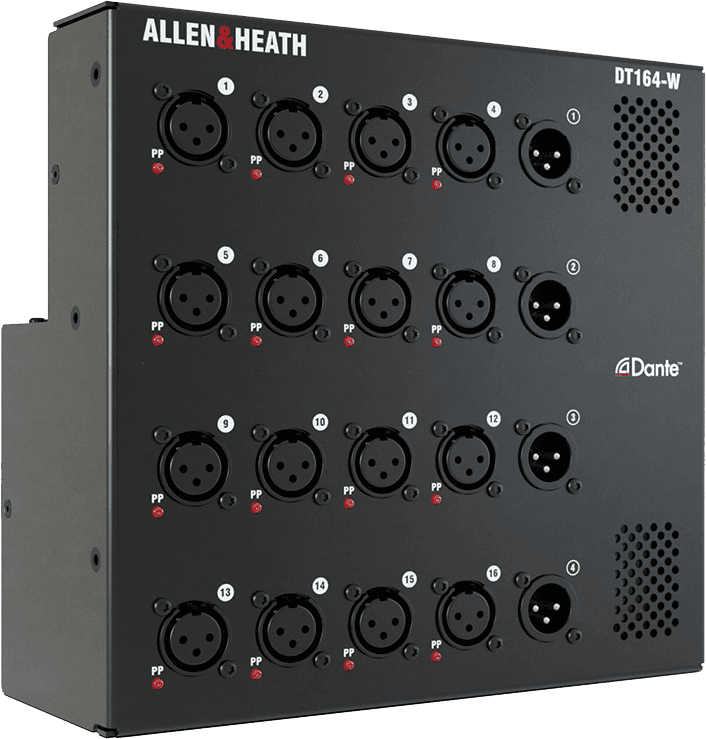

De DT164-W bevat 16 XLR microfoonvoorversterkers met status-leds voor fantoomvoeding, een waardevol detail voor snelle controle van kanaalstatus bij de aansluitpunten tijdens gebruik. Alles is gebaseerd op 96 kHz converters om een schoon, nauwkeurig en bruikbaar signaal over Dante te transporteren in veeleisende workflows (spraak, theater, live muziek, opname). De unit ondersteunt ook 96 kHz / 48 kHz werking afhankelijk van netwerk- en systeembehoeften.

4 XLR lijnuitgangen voor retours, sends en zones

Met zijn 4 XLR lijnuitgangen faciliteert de DT164-W lokale distributie: bedrade retours, sends naar actieve luidsprekers, voeding van een zone, recorder of intern verspreidingssysteem. Deze uitgangen, zo dicht mogelijk bij de behoefte geplaatst, verkorten analoge kabellengtes en verbeteren de algehele leesbaarheid van de installatie.

Dante-netwerk: primaire/secundaire poorten en redundante/geschakelde modi

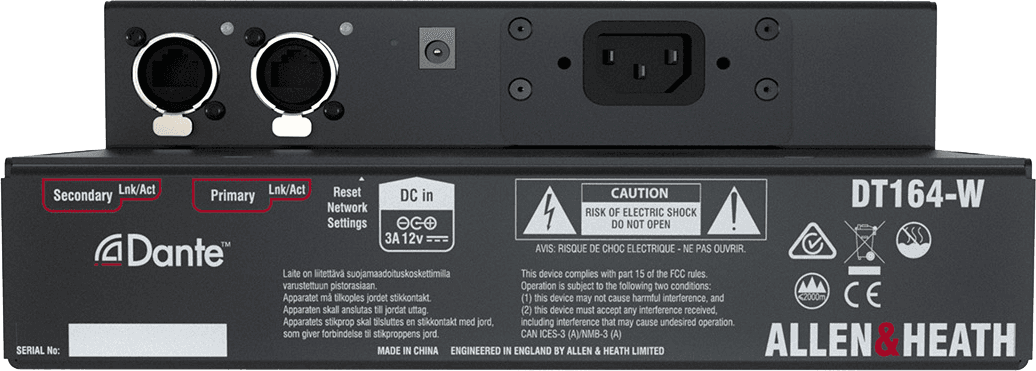

Voor een betrouwbare audio-over-IP infrastructuur biedt de DT164-W primaire en secundaire Dante-poorten via vergrendelbare EtherCon connectoren. Afhankelijk van de netwerkarchitectuur kunt u kiezen voor een redundante modus (maximale veiligheid met back-up netwerk) of een geschakelde modus (daisy chaining en vereenvoudigde bekabeling). Deze flexibiliteit is bijzonder nuttig in publiekszalen waar audio-continuïteit en robuuste netwerkverbindingen essentieel zijn.

Installatie: wandmontage, inbouw, NEMA-behuizing en vloerpocket

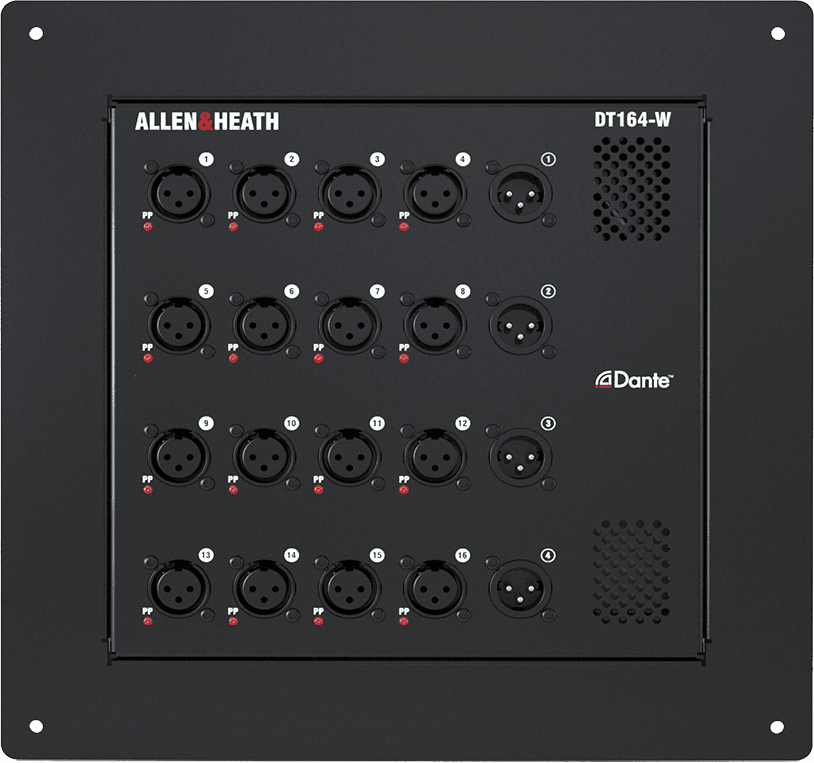

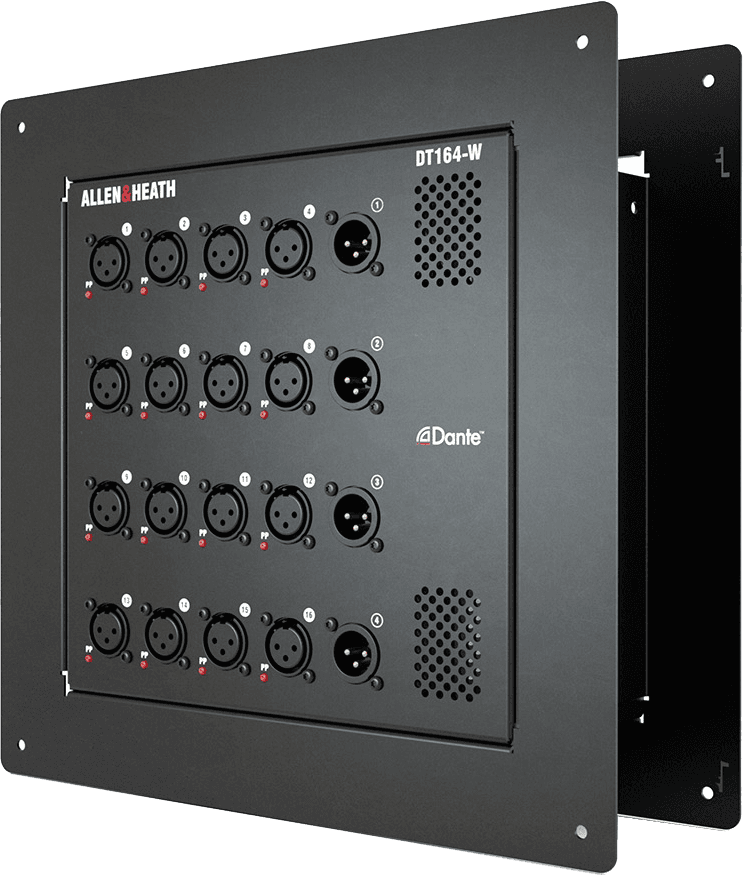

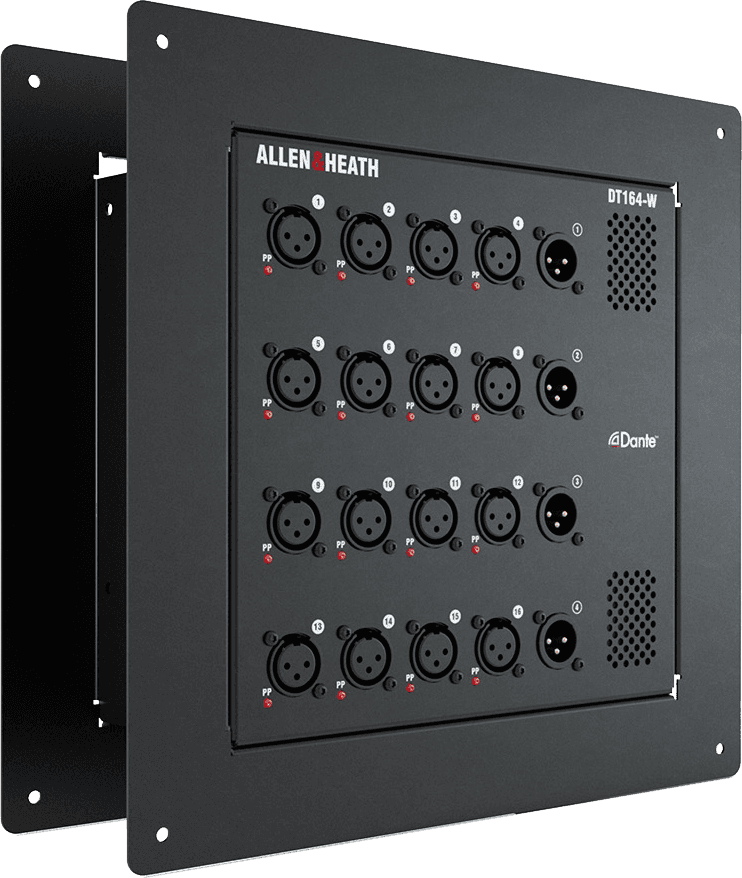

De DT164-W is ontworpen voor een permanente installatie met een beheersbare footprint. De omkeerbare montageframe maakt wandmontage of wand/inbouwmontage mogelijk afhankelijk van de configuratie. De unit is compatibel met een standaard NEMA 12 x 12 inch behuizing (of equivalent), wat integratie in installatie-standaarden vergemakkelijkt. Voor podiumbehoeften kan hij ook in een compatibele vloerpocket worden geïnstalleerd, voor een nette en beschermde toegang direct op het podium.

Voedingen: ontworpen voor vaste installatie + back-up

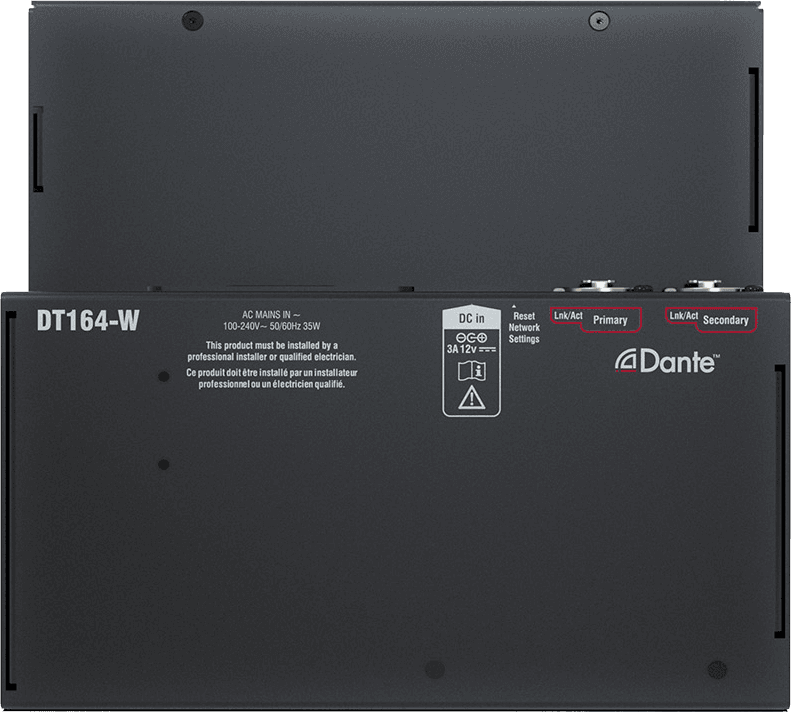

De DT164-W biedt 3 voedingsopties om aan terreinvereisten te voldoen: 100-230V AC voeding via IEC netstekker of via schroefklemmen voor een meer "vaste" integratie. De IEC netvoeding kan worden vervangen door een kabelwartelmodule en schroefklemmen voor een veiligere permanente installatie. Een 12V DC back-up voeding is eveneens voorzien, en de gelijkstroomvoeding kan als redundante voeding worden gebruikt om de systeemresistentie te verhogen.

Interoperabiliteit: AES67 en Dante Domain Manager voorbereiding

Naast Dante is de DT164-W AES67 compatibel, wat integratie in bepaalde audio-over-IP omgevingen kan vergemakkelijken. Hij is ook klaar voor Dante Domain Manager, voor gestructureerd netwerkbeheer en implementatie in multi-ruimte installaties.

Technische specificaties

3 voedingsopties

100-230V AC voeding via IEC of schroefklemmen, plus 12V DC voeding
