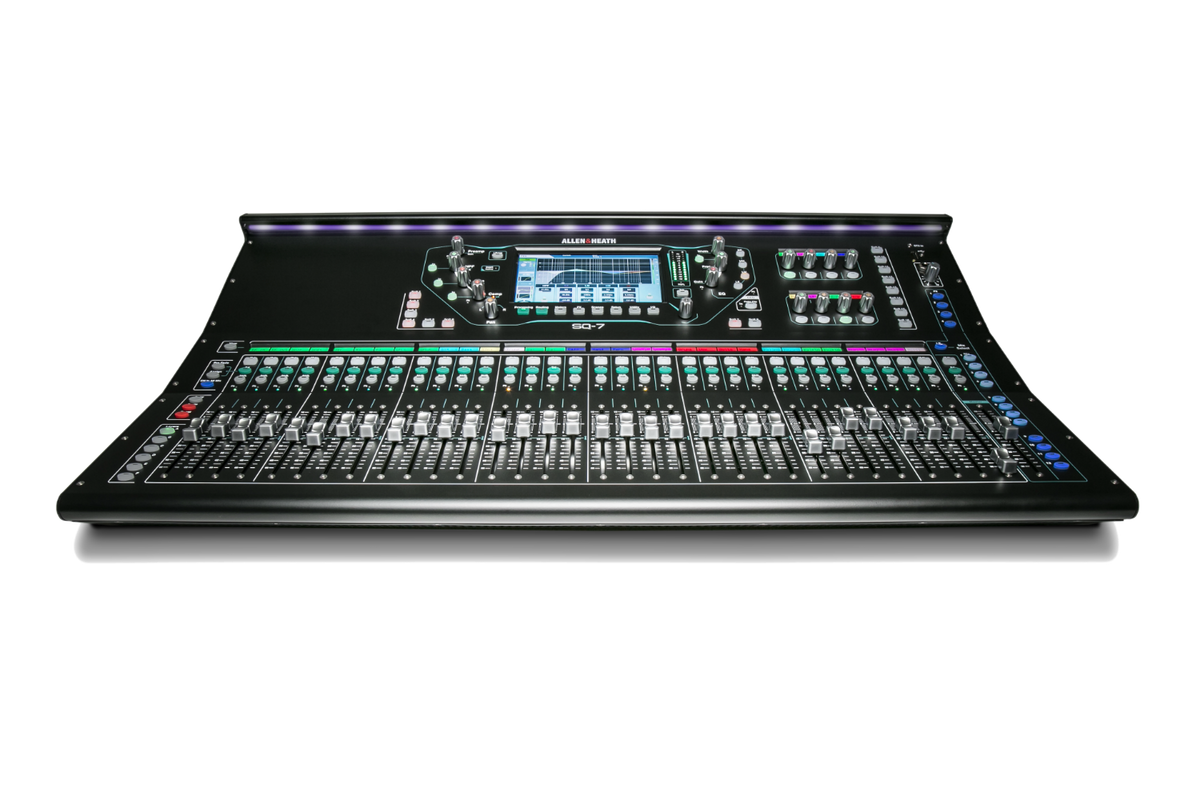

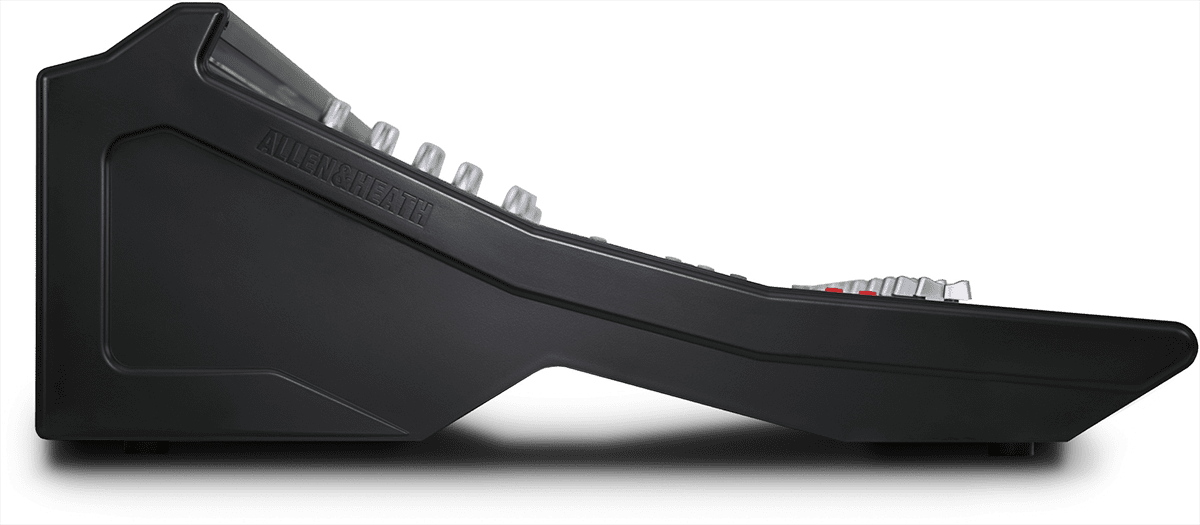

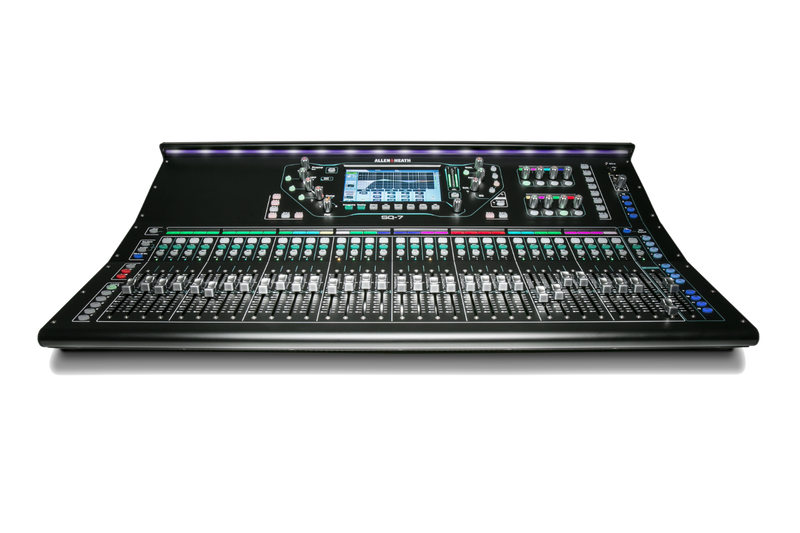

Allen & Heath SQ7

Het essentiële om te weten over de digitale mengconsole Allen & Heath SQ-7

• FPGA XCVI-motor op 96 kHz met een latentie van < 0,7 ms voor hoogresolutiegeluid.


• 48 kanalen / 36 bussen, 12 stereo mixes configureerbaar als auxiliaries of groepen, met AMM voor multi-microfoonomgevingen.


• Op live gebruik afgestemd oppervlak: 32 + 1 motorfaders van 100 mm, 6 lagen en 32 kleur-LED-displays per kanaal.


• Uitbreidbaar via I/O-poort voor Dante- of Waves-kaarten, geïntegreerde "DEEP" effecten en "RackExtra" bibliotheek.

De erfenis van dLive in een compact formaat

Geboren uit de technologie van de high-end dLive-systemen, gebruikt de SQ-7 de XCVI 96 kHz-motor van Allen & Heath om temporele precisie en verwerkingscapaciteit te bieden die waardig zijn voor grote regiekamers. Het is het model met uitgebreid oppervlak uit de SQ-serie, ideaal wanneer veel lokale ingangen en directe fadercontrole essentieel zijn.

Voor wie en voor welke toepassingen?

De SQ-7 richt zich op evenementenleveranciers, theaters, gebedshuizen, mobiele studio's, vaste installaties en broadcast-regies die een snel te bedienen, betrouwbare console nodig hebben die persoonlijke monitoringconfiguraties en multi-microfoonopstellingen aankan.

Belangrijke functies voor veeleisende producties

Verwerking en geïntegreerde effecten

De beroemde "DEEP" plugins en de "RackExtra" effectbibliotheek zijn beschikbaar zonder extra latentie, ondersteund door 8 stereo effectmotoren met dedicated returns. De Microfoon Automatische Mixer (AMM) garandeert een schone en stabiele mix bij conferenties en opstellingen.

Flexibele routing en monitoring

Met 12 stereo mixes die opnieuw configureerbaar zijn als groepen of auxiliaries, past de console zich aan elke monitoringstrategie aan, van in-ear tot monitoren op het podium, terwijl een duidelijke routing voor front-of-house behouden blijft.

Ergonomie van het oppervlak

De 32 + 1 motorfaders, 6 lagen, SoftKeys en toewijsbare encoders versnellen elke handeling. De per kanaal benoembare en kleurinstelbare LED-displays bieden directe aflezing, zelfs bij weinig licht.

Technische specificaties

Scènegeheugen oproepen	Ja	Opnemen	SQ Drive: 16-kanaals 24-bit + 96 kHz stereo en multitrack
Type	Compact digitaal (geïntegreerde mengmotor)	Bus / groepen	36 bussen
Aantal faders	33	Compressor / gate	op alle inputs en outputs
Aantal kanalen	48	Audio / video-Outputs	TM_SortieAVCameraP001
Fantoomvoeding	Ja	Mic / line inputs	32x XLR
Afstandsbediening	tablet (router niet inbegrepen)	Lijnuitgangen	16x XLR, Mono - 6,35mm jack - Dry signaal
EQ	4-bands parametrisch	aantal aux outputs	16
Gemotoriseerde faders	Ja	Microfooningangen	32x XLR
PFL/AFL-modus	Ja	Lijningangen	32x mono + 3x stereo (2x jack + 1x mini-jack)
Categorie	digitale mengtafel	Belangrijkste Outputs	lokaal: 16x XLR (inclusief LR) + 2x gebalanceerde jack
Fader	100 mm	Outputs (andere)	voetschakelaar, RJ45, 3x stereo matrix (XLR), digitale AES, poort voor optionele I / O-kaarten, SLink (etherCon)
Grafische equalizer	1/3 octaaf	Ingebouwde effecten	Ja
Aantal VAC / DCA	8	Afbeelding	7 "kleuren touchscreen
Aantal matrices	3	Gewicht	17.9 kg
Aantal microfoonvoorversterkers	32	Afmetingen (mm)	804 x 514.9 x 198

Verwerkingsmotor	FPGA XCVI op 96 kHz	Weergave	32 kleur-LED-displays met aanpasbare naam (één per kanaal)
Capaciteiten	48 kanalen / 36 bussen	Gebruikersbediening	16 SoftKeys, 8 draaiknoppen en 8 programmeerbare knoppen met 4 dedicated LED-schermen
End-to-end latentie	< 0,7 ms	Ingangen	32 lokale microfoon-ingangen XLR
Effecten	8 stereo effectmotoren met dedicated returns	Uitgangen	18 lokale toewijsbare uitgangen (16 XLR + 2 Jack 6,35 mm)
Geïntegreerde plugins	"DEEP" en effectbibliotheek "RackExtra"	Interoperabiliteit	compatibel met dLive-systemen
Faders	32 + 1 motorfaders van 100 mm	Afmetingen (B x D x H)	80,4 x 51,5 x 19,8 cm
Lagen	6 lagen voor 192 toewijsbare kanalen	Afneembare houder voor tablet/iPad	SQ-BRACKET (optioneel)
