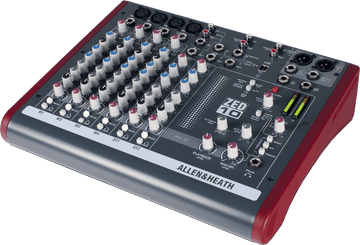

Allen & Heath Zed 10

Een compacte ZED die het DNA van de Allen & Heath-consoles in zich draagt

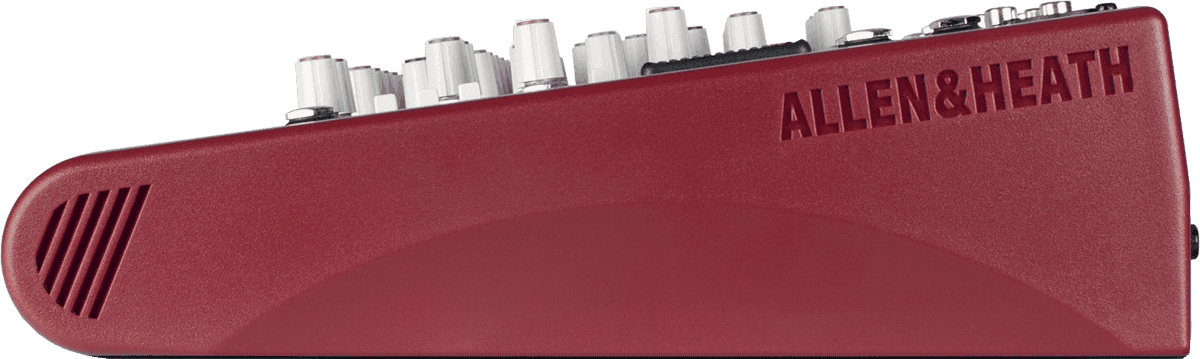

Binnen het Allen & Heath-assortiment is de ZED-10 een compacte analoge mixer met een uitgesproken praktische insteek, zonder afstand te doen van de bouwkwaliteit en de op livegebruik gerichte aanpak die kenmerkend zijn voor de modellen van het merk. De console is ontworpen voor muzikanten en technici die behoefte hebben aan een betrouwbaar hulpmiddel en bouwt voort op tientallen jaren ervaring met professioneel mixen, in een chassis dat eenvoudig te vervoeren is. Het herkenbare ontwerp, met name de rode zijvleugels, benadrukt duidelijk dat dit model tot de ZED-familie behoort.

Voor welke toepassingen is de ZED-10 het meest geschikt?

De ZED-10 richt zich in de eerste plaats op kleine bands, optredens in een lichte configuratie, onderwijsinstellingen en verhuurtoepassingen waar behoefte is aan een eenvoudig te bedienen, robuuste en voldoende flexibele mengtafel voor het verwerken van uiteenlopende bronnen. De console is ook uitstekend geschikt voor de home studio en stereo-opnames, dankzij de configureerbare USB-invoer/-uitgang. Daarmee kun je eenvoudig een live-mix vastleggen of snel een opname maken zonder meerdere externe kastjes te gebruiken.
Een ander belangrijk pluspunt voor muzikanten is dat de ZED-10 op natuurlijke wijze instrumenten zoals een gitaar kan integreren, maar ook stereobronnen (cd/mp3-speler, keyboard, playback). Zo kun je een complete set (zang, instrument en begeleidingen) beheren met een compacte console, terwijl je beschikt over echte routeringsmogelijkheden voor het podium en monitoring.

Functies: voorversterkers, MusiQ-equalizer, routing en USB

Kwalitatieve voorversterkers en gitaaringangen met hoge impedantie

De ZED-10 beschikt over 4 mic-/lijninvoeren en bouwt voort op de filosofie van de voorversterkers die in de MixWizard-consoles worden gebruikt. Voor gitaristen beschikken twee invoeren (op de jackkanalen 3 en 4) over een schakeling met hoge impedantie, waarmee je een gitaar rechtstreeks kunt aansluiten zonder DI-box. Allen & Heath heeft veel aandacht besteed aan het ontwerp om een respons te bieden die vergelijkbaar is met die van een echte voorversterker, dankzij een Class A FET-schakeling die een dynamisch gevoel en een natuurlijke klank behoudt.
Twee schakelaars aan de achterzijde completeren deze voorziening: ze leveren een boost van 26 dB voor instrumenten met een zeer laag uitgangsniveau, zodat een warmer geluid en meer beschikbare gain worden verkregen wanneer de bron daarom vraagt.

MusiQ-equalizer en muzikale regeling van bronnen

Elk kanaal beschikt over een equalizer met 3 banden, inclusief semi-parametrische middentonen en de kenmerkende MusiQ-schakeling, die bekendstaat om zijn doeltreffendheid in de praktijk. Het doel is om snel te kunnen werken met correcties die muzikaal blijven: een stem helderder maken, een overheersend laag-middengebied temperen of een gitaar meer presence geven.

Routing, monitoring en integratie van externe effecten

Ondanks het compacte formaat legt de ZED-10 de nadruk op routing: de bron die naar de hoofdtelefoon, de monitoringuitgang of de USB wordt gestuurd, kan naar behoefte worden geselecteerd. Voor livegebruik biedt de console 2 aux sends voor het aansturen van een effect of monitormix, evenals een stereo-insert (in jack-formaat) om een externe processor te integreren en de configuratie aan de situatie aan te passen (repetitie, liveoptreden, opname).

Configureerbare USB: eenvoudig opnemen tijdens liveoptredens of in de studio

De configureerbare USB-audio-invoer/-uitgang maakt het eenvoudig om een stereo-opname vast te leggen en de console in een moderne workflow te integreren, zonder de installatie ingewikkelder te maken. De ZED-10 fungeert zo als een hub: je mixt analoog, beheert de monitoring en maakt snel opnames. De console wordt bovendien geleverd als bundel met de software Amplitube X-GEAR van IK Multimédia, die toegang biedt tot gemodelleerde versterker- en effectenemulaties.

Technische specificaties

Insert	Ja	Opnemen	USB
Aantal faders	0	aantal aux outputs	2
Aantal kanalen	10	Microfooningangen	4x XLR
Fantoomvoeding	Ja	Lijningangen	2x stereo-jack, 4x jack, afspelen 2x stereo jack
Bluetooth	Neen	Inputs (anderen)	USB
EQ	3-bands met mid semi-param en 2-bands afhankelijk van kanaal	Belangrijkste Outputs	2x XLR
Gemotoriseerde faders	Neen	Outputs (andere)	USB, aux, jack, hoofdtelefoon, stereo jack, FX, jack, RCA (record)
Filters	low cut	kleur	Grijs
PFL/AFL-modus	Ja	Afbeelding	LED
Rack	Ja	Gewicht	3.3 kg
Categorie	analoge mengtafel	Afmetingen (mm)	336 x 275 x 50
Aantal microfoonvoorversterkers	4

Weergave	led	Monitoring	uitgebreid
Microfoon-/lijninvoeren	4 (waarvan 2 met hoge impedantie, klasse A)	Afmetingen	336 x 275 x 50/95 mm
Jackconnectoren	Neutrik-jack 6,35 mm	Gewicht (kg)	3,30
Aantal aux-sends	2
