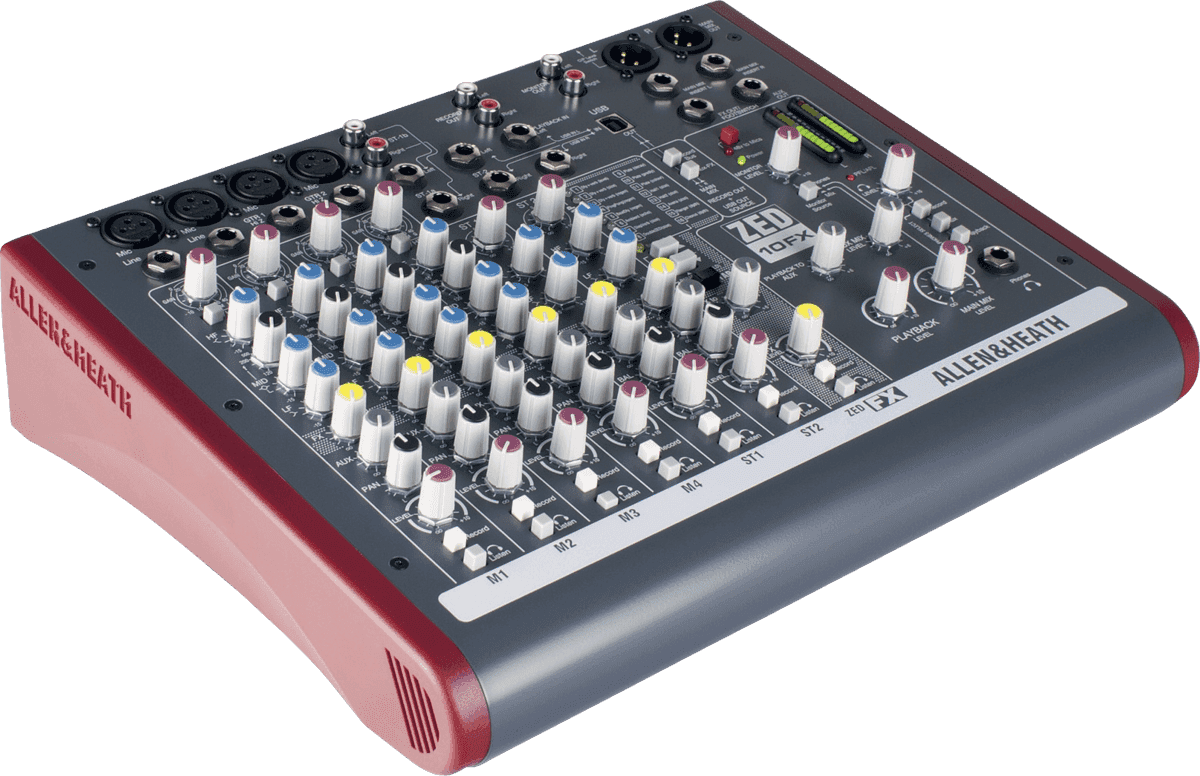

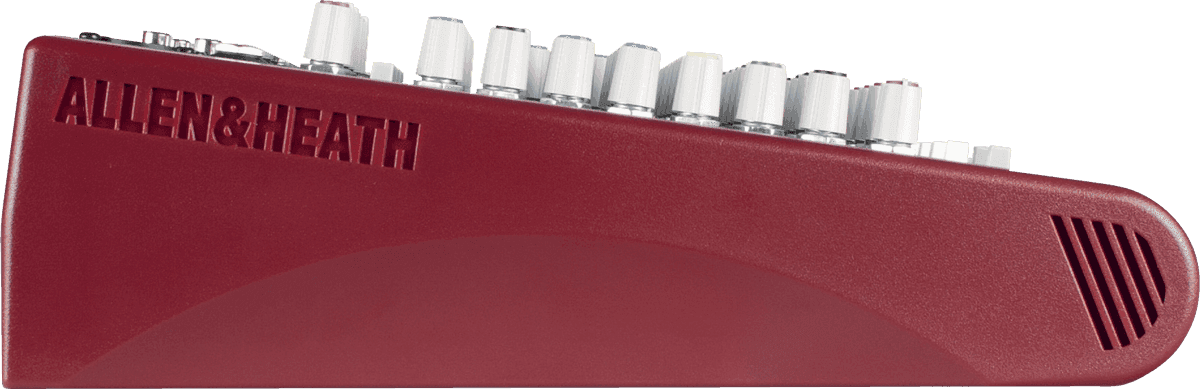

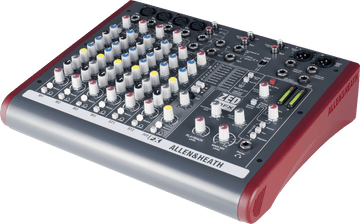

Allen & Heath ZED 10FX

In de ZED-lijn: de ZED-10FX, een uitgebreide versie voor podium en home studio

Ontworpen als vervolg op de ZED-10, behoudt de ZED-10FX de Allen & Heath-benadering: een compacte, robuuste en intuïtieve analoge mixer, met toevoeging van een interne hoogwaardige effectprocessor. Het is een bijzonder coherente keuze voor lichte configuraties waarbij men de muzikaliteit van analoog wil behouden, directe bediening wil en echt mixcomfort zonder het gebruik van meerdere externe apparaten.

Een compacte mixer voor kleine bands, scholen, evenementen en mobiel mixen

De ZED-10FX richt zich op kleine bands, optredens in zalen of buiten, evenals op scholen en organisaties die op zoek zijn naar een betrouwbare en mobiele tafel. De connectiviteit en het formaat maken een snelle opstelling mogelijk voor zang, instrumenten en stereobronnen (keyboard, MP3-speler, playback), terwijl het een monitorsectie biedt die praktisch is voor monitoring op het podium of in de regiekamer. In de home studio vereenvoudigt de USB-interface het vastleggen van een stereomix, ideaal om een repetitie te archiveren of een demo te produceren zonder complexe configuratie.

Belangrijke functies: voorversterkers, MusiQ equalizer, ingebouwde effecten en USB

Hoogvermogensvoorversterkers en speciale instrumentingangen

De microfoonvoorversterkers met hoog vermogen zijn ontworpen om een breed scala aan microfoons en bronnen moeiteloos te accepteren. Kanalen 3 en 4 bevatten Class A hoge-impedantie ingangen waarmee een gitaar (of een bas/instrumentbron afhankelijk van je configuratie) direct kan worden aangesloten zonder DI-box. Allen & Heath benadrukt een Class A FET-circuit dat het gedrag van een echte voorversterker benadert. Voor instrumenten met zeer laag uitgangsniveau activeren twee schakelaars aan de achterkant een boost van 26 dB om een rijker en beter bruikbaar signaal te verkrijgen.

MusiQ equalizer en efficiënte mix in realistische omstandigheden

De ZED-10FX biedt een 3-bands equalizer met semi-parametrische midfrequenties (MusiQ) om snel een muzikale mix te vormen: een storende frequentie op een stem verwijderen, een gitaar meer presence geven, of een keyboard opklaren zonder het geheel hard te maken. De analoge ergonomie, gecombineerd met routing- en bedieningsfuncties (panorama, PFL/AFL, niveaus per ingang), maakt de mixer bijzonder comfortabel wanneer snelheid vereist is, zowel bij repetities als live.

Interne effectprocessor: 16 programma's klaar voor het podium

De ingebouwde processor biedt 16 effecten, voornamelijk gericht op reverb en delay/echo, met ook een flanger. Dit is een directe meerwaarde voor zang en instrumenten: sfeer toevoegen zonder externe rack, tijd winnen bij de montage en lichter reizen. In de "alles-in-één" geest van deze FX-versie wordt de ZED-10FX een complete oplossing om te werken zonder te worden belast met aparte effectmodules.

Configureerbare USB: eenvoudig een stereorecording vastleggen

De configureerbare USB-audio sectie vergemakkelijkt het opnemen van een stereomix, of het nu een concert, repetitie of studio is. Gecombineerd met de speciale uitgangen (waaronder aparte 2-track opname) en de monitorsectie, maakt het integratie van de mixer in een moderne workflow mogelijk zonder de eenvoudige en directe logica van een analoge tafel te verliezen.

Technische specificaties

Insert	Ja	Opnemen	USB
Aantal faders	0	aantal aux outputs	2
Aantal kanalen	10	Microfooningangen	4x XLR
Fantoomvoeding	Ja	Lijningangen	2x stereo-jack, 4x jack, afspelen 2x stereo jack
Bluetooth	Neen	Inputs (anderen)	USB
EQ	3 banden	Belangrijkste Outputs	2x XLR
Gemotoriseerde faders	Neen	Outputs (andere)	USB, aux, jack, hoofdtelefoon, stereo jack, hoofdtelefoon, stereo mini-jack, RCA (record)
Filters	low cut	kleur	Grijs
PFL/AFL-modus	Ja	Ingebouwde effecten	Ja
Rack	Ja	Afbeelding	LED
Categorie	analoge mengtafel	Gewicht	3.3 kg
Aantal microfoonvoorversterkers	4	Afmetingen (mm)	336 x 275 x 50

Microfoon-/lijninvoeren	4, waarvan 2 met hoge impedantie, klasse A	Panregeling	instelbaar
Microfooninvoeren	4 x XLR	PFL-indicator	verlicht
Microfoonaansluitingen	XLR Neutrik	Niveauregeling	op elke invoer
Jackaansluitingen	6,35 mm Neutrik	Geïntegreerde effecten	16
Lijninvoeren	2 x jack, 2 x stereo-jack, 4 x jack, playback 2 x stereo-jack	VU-meters	12 segmenten
Stereobronnen	2, compatibel met MP3-speler	Display	led
Invoer (andere)	USB	Hoofduitgangen	2 x XLR
DI-omschakeling	mogelijk	Hoofdstereo-uitgangen	XLR met inserts
MusiQ-equalizer	3 banden, semi-parametrisch midden	Monitoruitgang	stereo
Aantal aux sends	2	Uitgangen (andere)	2 x RCA, aux-jack, stereo-hoofdtelefoonjack, stereo-hoofdtelefoon-minijack, RCA-opname, USB
Auxiliaries	2	Opname-uitgangen	gescheiden 2-track
