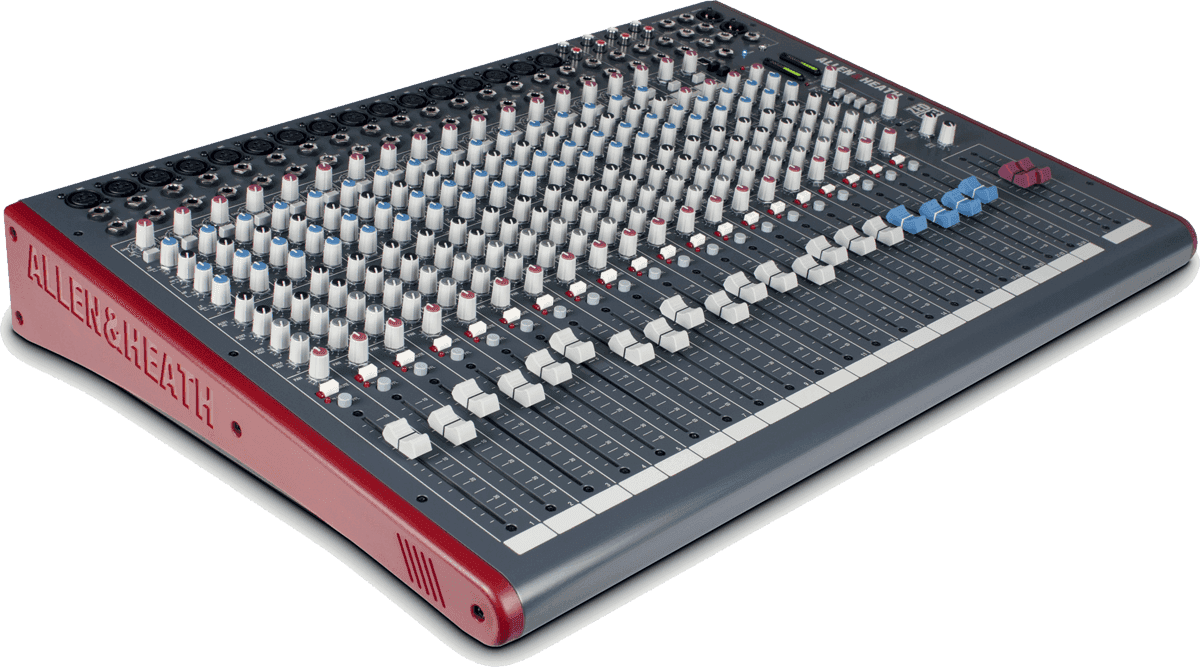

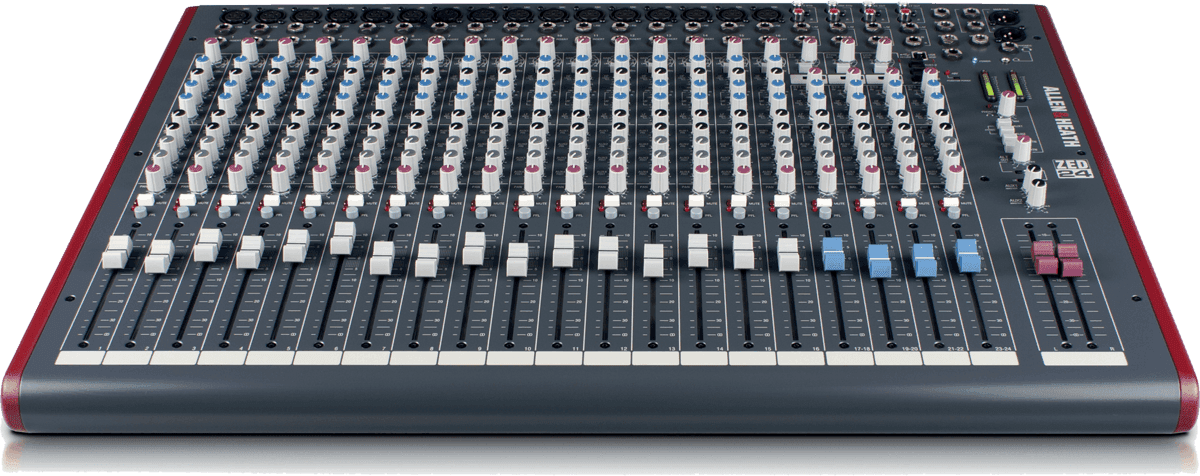

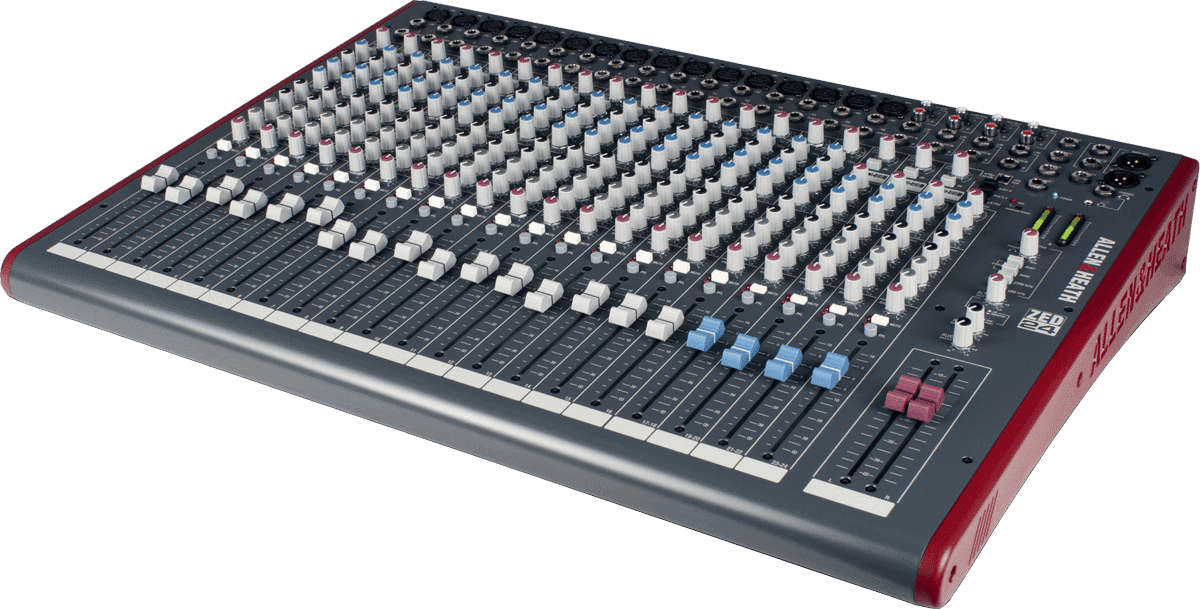

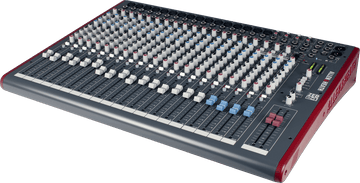

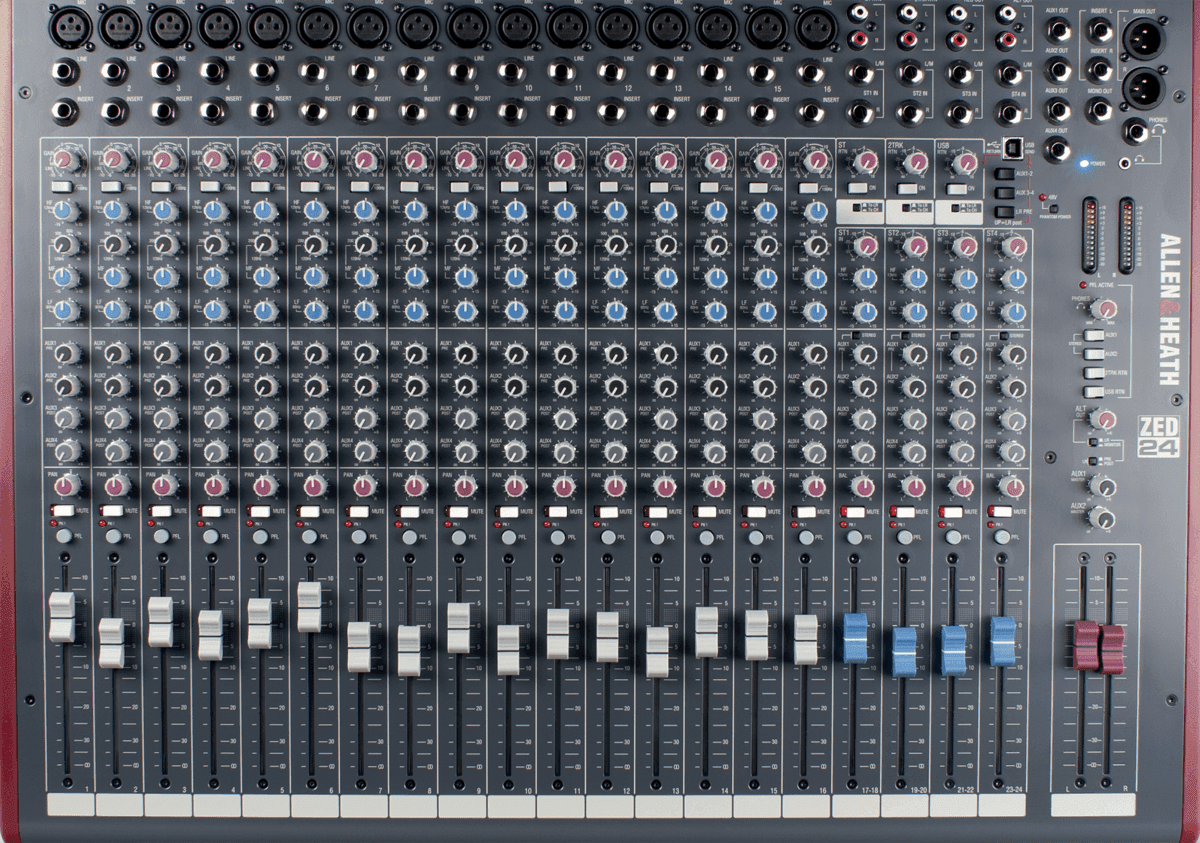

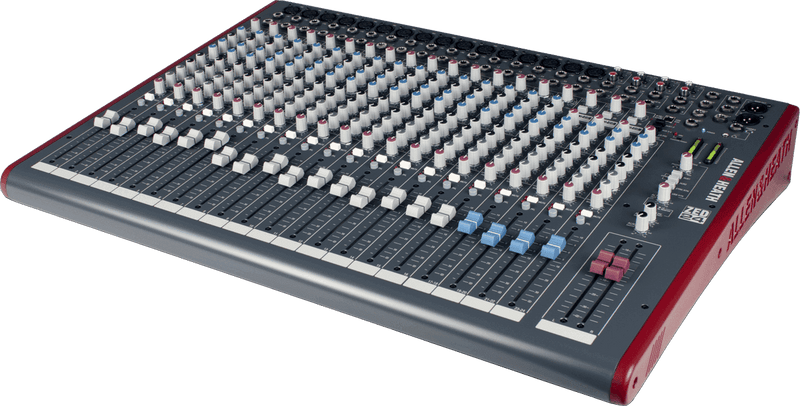

Allen & Heath ZED-24
Estimated Shipping Widget will be displayed here!
- Dit artikel heeft 3 jaar garantie
Het essentiële over de analoge mengconsole met 22 kanalen en USB
Het essentiële over de analoge mengconsole met 22 kanalen en USB
- 22 ingangen in totaal : 16 mono micro/lijn kanalen + 4 stereo lijnkanalen, plus 2 stereo effectreturns voor een complete podium- of studio-opstelling.
- Nauwkeurige en comfortabele mix : ALPS faders van 100 mm, Mute, PFL, panorama/balans en saturatie-indicatoren om het niveau altijd onder controle te houden.
- Flexibele routing : 4 aux-uitgangen (1 en 2 pre-fader, 3 en 4 post-fader) en hoofduitgangen op symmetrische XLR met insert, plus een speciale mono summatie.
- Ingebouwde stereo USB : opname/weergave met keuze in routing (bus L/R of Aux-uitgangen), 16-bit converters met 32 tot 48 kHz.
Fabrikantinformatie
Fabrikantinformatie
Allen&Heath
https://www.allen-heath.com
------------------------
Veiligheidsverantwoordelijke:
Algam SAS
E-mail: contact@algam.net
Adres:
Een "grote console" architectuur ontworpen voor veeleisende configuraties
Met zijn 16 mono-ingangen voorzien van een 3-bands equalizer waarvan Ă©Ă©n semi-parametrische sectie, positioneert deze console zich als een veelzijdig mengcentrum voor bands, kerken, verenigingen, dienstverleners en studio's die een comfortabele bedieningsoppervlakte willen. De aanpak combineert een complete connectiviteit (inserts, auxiliaries, returns) met een ergonomie gericht op live mixen, terwijl hij toch draagbaar blijft.
Voor wie en voor welke toepassingen?
Deze mengconsole is ideaal als u meerdere microfoons moet beheren (zang, drum, koperblazers, ambiance-opnames) terwijl u stereo-ingangen behoudt voor keyboards, spelers, modules of PC-returns. De 4 auxiliaries maken het eenvoudig om onafhankelijke monitormixen te creëren (Aux 1/2) en signalen naar effecten te sturen (Aux 3/4), terwijl de USB snelle opname van een concert, repetitie of stereo-opname mogelijk maakt zonder externe audio-interface.
Belangrijke functies: controle, equalizatie en routing
Mono kanalen: van gain tot dynamiek in de mix
De 16 mono kanalen bieden een symmetrische microfooningang op XLR en een lijningang op 6,35 mm Jack, met een insert op 6,35 mm Jack om eenvoudig een compressor, gate of externe equalizer in te schakelen. De instelbare gain, high-pass filter en 3-bands equalizer (met 1 semi-parametrische band) helpen om het laag schoon te maken, een storende frequentie te verminderen of een instrument naar voren te brengen. Elk kanaal heeft ook panorama, Mute, PFL en een saturatie-indicator om de instellingen veilig te stellen.
Stereo kanalen: keyboards, spelers en returns, heel eenvoudig
De 4 asymmetrische stereo lijningangen (Ă©Ă©n Jack per kanaal) zijn ontworpen voor stereo bronnen zoals keyboards, drumcomputers, spelers of interface returns. De instelbare gain en vaste 2-bands equalizer maken snelle aanpassing mogelijk, terwijl de balans en ALPS 100 mm faders een duidelijke plaatsing in de mix bieden. Aux 1/2 zijn pre-fader en kunnen worden gebruikt als 2 mono of 1 stereo afhankelijk van uw podiumindeling.
Auxiliaries, effectreturns en USB: een console die zich aanpast
De 4 aux-uitgangen bieden echte mogelijkheden: monitorreturns voor muzikanten, verzending naar effecten of specifieke uitgangen voor secundaire uitzending. De 4e auxiliary is gericht op interne effecten (zonder fysieke uitgang), handig om een nette routing te behouden. De 2 stereo effectreturns met instelbaar niveau en toewijzing maken integratie van een externe multi-effect of processorreturn eenvoudig, met routing naar stereo kanalen of direct naar de hoofdbus.
De USB-poort voegt een extra laag flexibiliteit toe: u kiest de bron die naar de PC wordt gestuurd (bus L/R of Aux 1/2 of Aux 3/4) en bepaalt waar het USB-audio terugkomt (naar L/R of naar stereo kanaal 3). Dit is een eenvoudige oplossing om een front-of-house opname te maken, wachtrijmuziek te streamen of een playback van een computer te ontvangen.
Technische specificaties
| Insert | Ja | Aantal microfoonvoorversterkers | 16 |
| Aantal faders | 22 | Opnemen | USB |
| Aantal kanalen | 24 | aantal aux outputs | 4 |
| Fantoomvoeding | Ja | Microfooningangen | 16x XLR |
| Bluetooth | Neen | Lijningangen | 16x jack, 4x stereo-jack |
| EQ | 3-band met mid semi-param | Inputs (anderen) | USB, inserts: jack op elke mono-ingang, 2x phono |
| Gemotoriseerde faders | Neen | Belangrijkste Outputs | mono-jack, 2x XLR |
| Filters | low cut | Outputs (andere) | hoofdtelefoon, stereo jack, hoofdtelefoon, stereo mini-jack, 4x aux, jack, RCA (record), alternatieve RCA, 2x RCA |
| PFL/AFL-modus | Ja | kleur | Grijs |
| Rack | Neen | Afbeelding | LED |
| Categorie | analoge mengtafel | Gewicht | 11.5 kg |
| Fader | 100 mm | Afmetingen (mm) | 645 x 465 x 95 |
| Ingangen | symmetrische microfooningangen op XLR / lijn op 6,35 mm Jack | Returns | 2 stereo effectreturns |
| Instellingen | instelbare gain, high-pass filter | Toewijzing | naar stereo kanalen 1, 2 of bus L/R |
| Equalizer | 3-bands waarvan 1 semi-parametrisch | Aux-uitgangen | 4 uitgangen op asymmetrische Jack |
| Auxiliaries | 4 uitgangen (Aux 1 en 2 pre-fader, Aux 3 en 4 post-fader) | Instelbaar niveau | Aux 1 en Aux 2 |
| Panorama | ja | Hoofduitgang | stereo op 2 symmetrische XLR met insert |
| Bediening | Mute, PFL | Mono summatie | ja, met uitgang op asymmetrische Jack |
| Indicatie | saturatie-led | Master faders | 100 mm |
| Balans | ja | Meters | 12-segment bargraph |
Questions fréquentes
Hoeveel microfoons kan de ZED-24 herbergen?
De mixer heeft 16 gebalanceerde microfooningangen op XLR, elk gekoppeld aan een lijningang op 6,35 mm jack. Elke mono-kanaal is voorzien van een insert op 6,35 mm jack voor een externe processor.
Kan een concert via USB op een computer worden opgenomen?
De USB-poort maakt het mogelijk om de L/R bus, Aux 1/2 of Aux 3/4 naar de computer te sturen. De USB-retour kan worden gerouteerd naar de L/R bus of naar het stereo kanaal nr. 3.
Kunnen de auxiliaries gebruikt worden voor het beheren van monitormixen?
Aux 1 en 2 zijn pre-fader en kunnen twee mono mixes of Ă©Ă©n stereo mix voor monitoren aansturen. Aux 3 en 4 zijn post-fader; Aux 4 is bestemd voor interne effecten en heeft geen fysieke uitgang. In totaal zijn er vier auxiliaire uitgangen voorzien.
Welke equalizer is aanwezig op de microfoonekanalen?
Elke mono-kanaal beschikt over een 3-bands equalizer met semi-parametrische mid, aangevuld met een low-cut filter. Een instelbare gain en een clip-indicator vergemakkelijken het afstemmen van het ingangsniveau.
Wat zijn de afmetingen en het gewicht van deze mixer?
De afmetingen zijn 645 Ă 465 Ă 95 mm met een gewicht van 11,5 kg.
