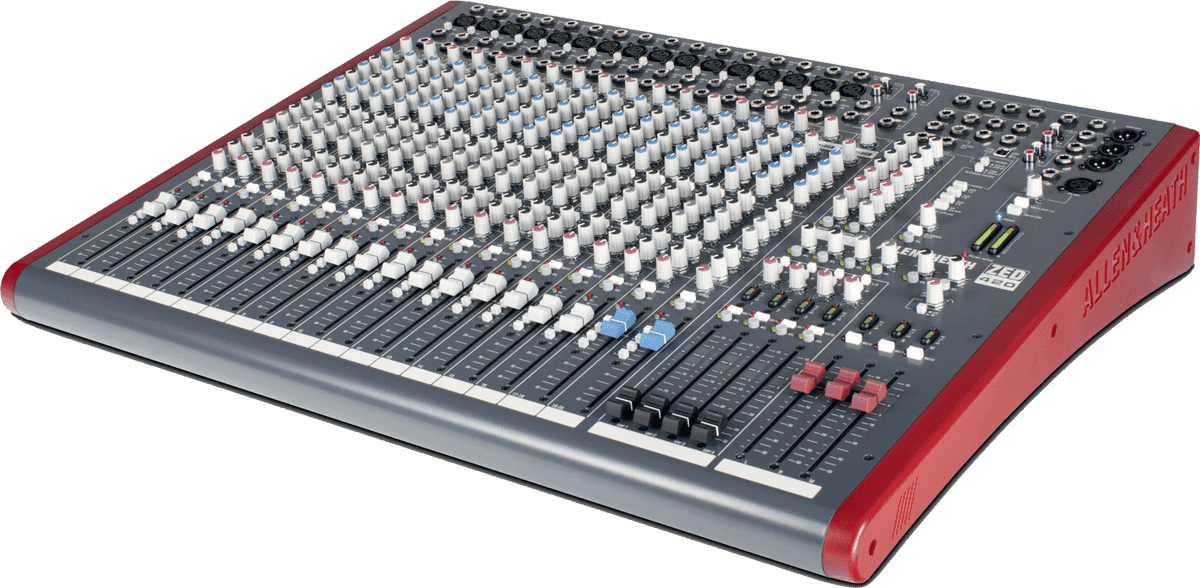

Allen & Heath ZED420

Een "grote console" architectuur ontworpen voor veeleisende configuraties

Met zijn mono kanalen rijk aan verwerking, toegewijde subgroepen en matrix secties, past deze console binnen de klassieke aanpak van analoge productiemengpanelen, ontworpen om zowel frontmix, monitoren als geavanceerdere routingbehoeften te beheren. De aanwezigheid van een USB-poort voegt een eenvoudige brug toe naar opname of afspelen vanaf een pc, zonder uw fysieke kanaalstrip mixgewoonten te veranderen.

Voor podium, regie, repetitiestudio's en installaties

Deze console richt zich op bands, geluidstechnici, repetitiestudio's, gebedshuizen, scholen en multifunctionele zalen die behoefte hebben aan veel microfooningangen, aux-uitgangen voor monitoren (wedge of in-ear) en een duidelijke niveaucontrole via lange faders. Hij is ook zeer geschikt voor vaste installaties waar men directe ergonomie wil behouden (Mute, PFL, groepsassignaties) terwijl men profiteert van een USB-uitgang om een evenement te archiveren, een opname voor te bereiden of een stream te voeden.

Routing, equalizing en USB: een console ontworpen voor operationeel mixen

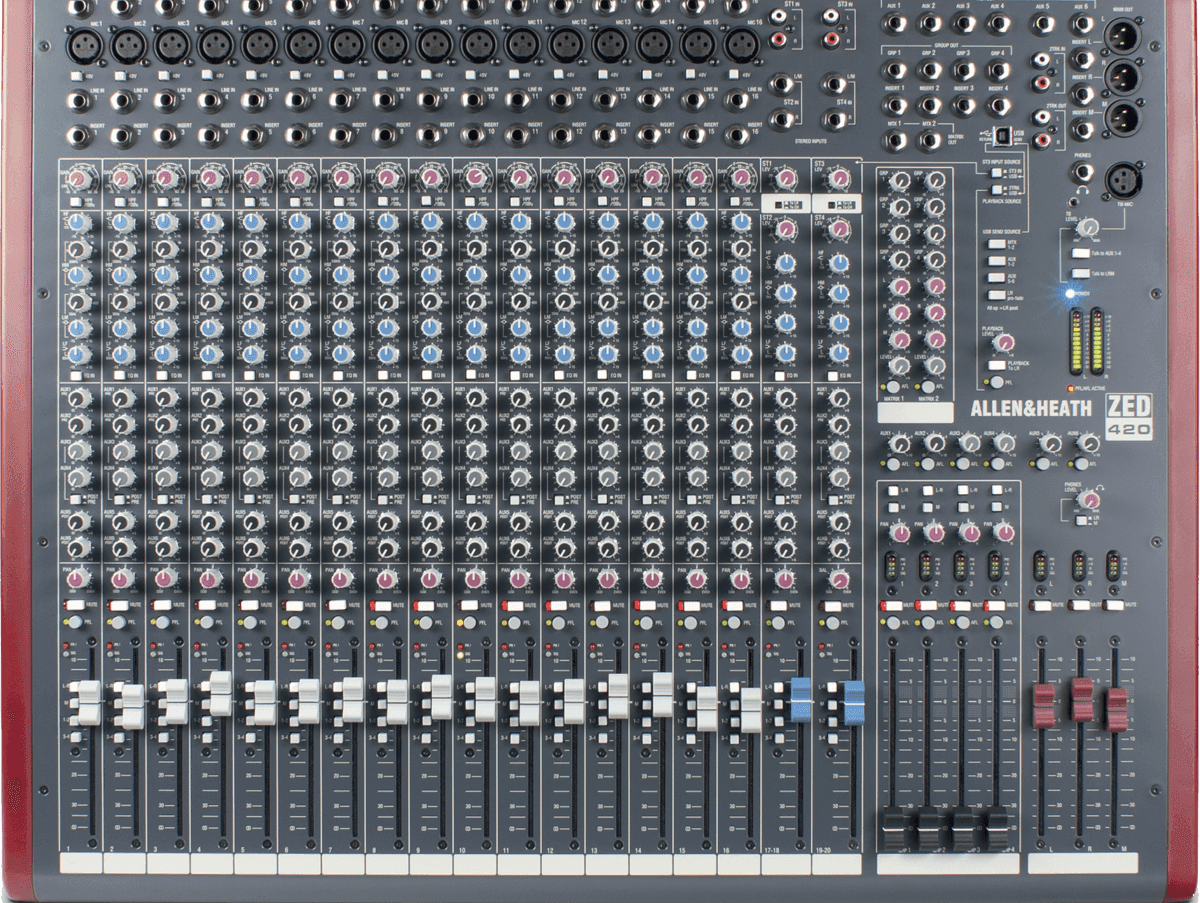

16 volledige mono kanalen: gain, high-pass filter, EQ en toewijzingen

Elk mono kanaal biedt een symmetrische microfooningang op XLR en een lijningang op Jack, met insert en directe uitgang op Jack. De 48 V fantoomvoeding is individueel schakelbaar, handig om dynamische en condensatormicrofoons zonder compromissen te combineren. Het high-pass filter helpt om handgeluiden, podiumtrillingen of ongewenste lage frequenties te verwijderen, terwijl de 4-bands equalizer (waarvan 2 semi-parametrisch) een nauwkeurige afstelling van de middentonen mogelijk maakt, essentieel voor spraakverstaanbaarheid en instrumentenpresentie.

Auxiliairs en monitoren: 6 uitgangen voor een op maat gemaakte mix

De 6 aux-uitgangen maken het mogelijk meerdere monitor- en effectmixen te beheren: 2 pre-fader, 2 omschakelbaar pre/post, en 2 post-fader. Op de kanalen versnellen functies zoals PFL, signaal- en clipping-leds, panorama en een 100 mm fader de instellingen onder reële omstandigheden, zelfs in een lawaaierige omgeving.

Subgroepen, matrices en mono bus: organiseer de mix en verhoog de efficiëntie

De 4 subgroepen (met uitgangen en inserts op 6,35 mm Jack) zijn ideaal om een groep instrumenten in één keer te bedienen (drums, backing vocals, secties, effectmonitoren) of om de mix te structureren voor de algemene uitgang. De toewijzingen naar groepen 1/2, 3/4, L/R en Mono, gecombineerd met Mute en AFL functies, bieden een duidelijke workflow. De 2 matrix secties, met mogelijkheid tot USB-uitzending, bieden een extra routinglaag om een zone, recorder, foyer of specifieke mix te voeden.

USB en monitoring: opnemen, afspelen en controleren zonder gedoe

De USB-poort maakt het mogelijk een stereo uitgang naar pc te sturen door de bron te selecteren (bus L/R, Aux 1/2, Aux 3/4 of Matrix), en een stereo retour te ontvangen die naar L/R of stereo kanaal 3 gestuurd kan worden. De console bevat ook 2 Track in- en uitgangen in RCA-formaat, een talkback op XLR met uitsturen, en een hoofdtelefoonuitgang op 6,35 mm en 3,5 mm Jack met L-R, Mono of PFL/AFL luistermogelijkheden, voor betrouwbare controle in regie en op het podium.

Technische specificaties

Insert	Ja	Bus / groepen	4 groepen
Aantal faders	25	aantal aux outputs	6
Aantal kanalen	20	Microfooningangen	16x XLR
Fantoomvoeding	Ja	Lijningangen	2x RCA, 16x jack, 2x stereo-jack
EQ	4-bands met hoge en lage mid semi-param	Inputs (anderen)	USB, 2x RCA, inserts: jack voor elke subgroep, inserts: jack op elke mono-ingang, talkback (XLR)
Filters	low cut	Belangrijkste Outputs	3x XLR: LR + M
PFL/AFL-modus	Ja	Directe outputs	16x gebalanceerde jack
Categorie	analoge mengtafel	Outputs (andere)	6x aux, jack, groepen: 4x gebalanceerde jack, matrix: 2x gebalanceerde jack
Fader	100 mm	Afbeelding	LED
Aantal matrices	2	Gewicht	14 kg
Aantal microfoonvoorversterkers	16	Afmetingen (mm)	715 x 560 x 50
Opnemen	USB

Lijn ingangen	Jack	Bargraph	4 segmenten
Directe uitgang	Jack	Aux luisterfunctie	AFL
Equalizer	4-bands waarvan 2 semi-parametrisch, aan/uit	Matrices	2 secties met mogelijkheid tot USB-uitzending
Aux-uitgangen	6 (2 pre, 2 pre/post, 2 post-fader)	Matrix uitgangen	asymmetrische Jack (symmetrisatie optie: neem contact op)
Functies	Mute, PFL	Matrix luisterfunctie	AFL
Indicatoren	clipping-led, signaal-led	Algemene uitgangen	L/R/M op symmetrische XLR
Toewijzingen	Groepen 1/2, 3/4, L/R en Mono	Insert op hoofduitgangen	ja
Set A	2 x Jack	Hoofd faders	100 mm
Set B	2 x RCA	Hoofd bargraph	L/R 12 segmenten
Subgroep uitgangen	6,35 mm Jack	Talkback	XLR met uitsturen naar Aux 1 tot 4 of LRM
Subgroep inserts	6,35 mm Jack	Hoofdtelefoonuitgang	6,35 mm en 3,5 mm Jack
Faders	100 mm	Hoofdtelefoon luisteren	L-R of Mono of PFL/AFL
