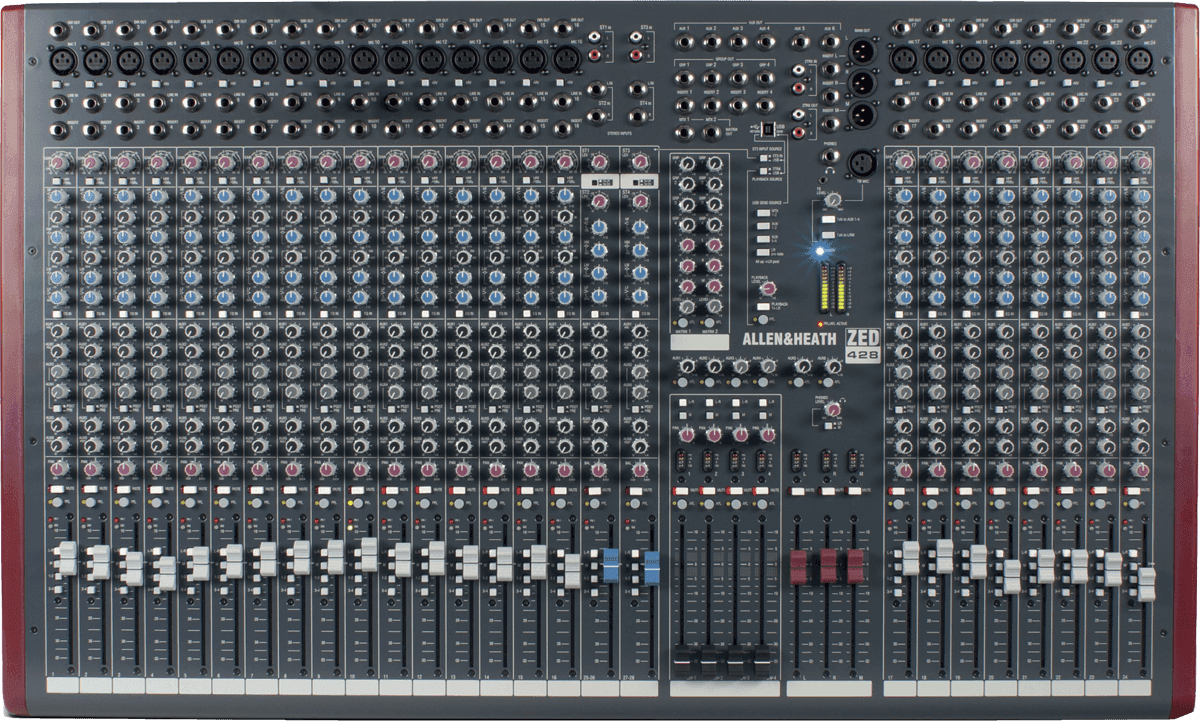

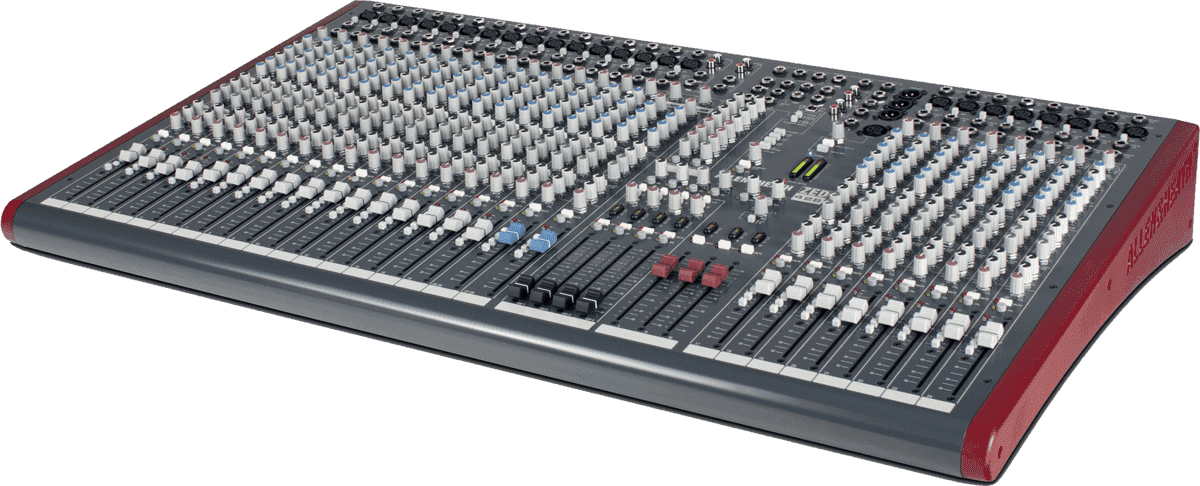

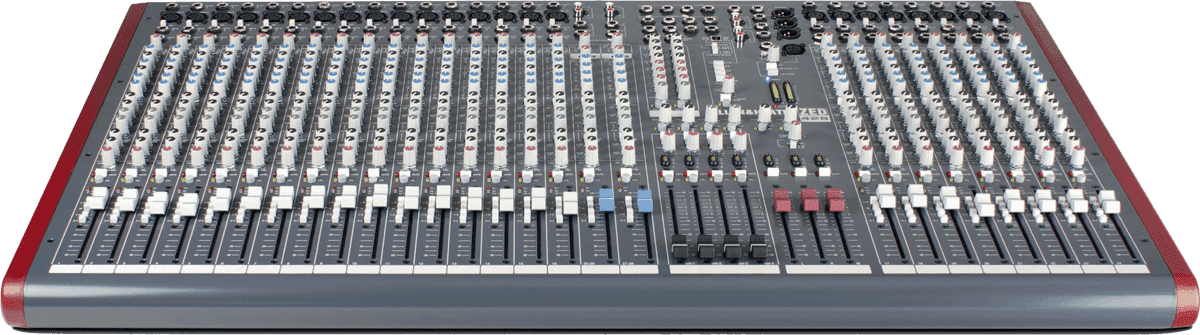

Allen & Heath ZED428

Een console ontworpen als een echte analoge "mixcentrale", met een directe brug naar de computer

Deze mengconsole volgt de grote traditie van analoge tafels ontworpen voor live, repetities en evenementen, terwijl hij een handige USB-connectiviteit integreert om een stereomix vast te leggen of een signaal vanaf een computer terug te sturen. Met zijn 24 symmetrische microfooningangen, subgroepen, auxiliaries en matrixen positioneert hij zich als een robuuste oplossing voor het beheren van volledige podia (drums, zang, gitaren, keyboards, koperblazers) en het bouwen van frontmixes, monitors en opnames zonder het aantal apparaten te vergroten.

Voor wie, waarvoor: geluidsversterking, monitoren, opname en uitzending

Ideaal voor bands, geluidsingenieurs, projectstudio's, theaters, gebedsplaatsen of zakelijke optredens, deze console is geschikt voor zowel nauwkeurige frontmixen als volledige monitorbeheer. De 6 aux-uitgangen kunnen meerdere wedges of in-ear systemen voeden, terwijl de matrixen en subgroepen het verzenden naar secundaire zones, een videoregie of opname vergemakkelijken. De USB-poort biedt een eenvoudige oplossing om een PC/Mac in de keten te integreren (afspelen, tussenstukken, opname), zonder de werkwijze van een analoge console te veranderen.

Belangrijkste functies: volledige kanalen, geavanceerde routing en geïntegreerde USB

24 mono-ingangen: voorversterkers, gain dynamiek en semi-parametrische EQ

De 24 symmetrische microfooningangen op XLR accepteren ook een lijnbron via 6,35 mm Jack, met instelbare gain, low-cut filter en een 4-bands equalizer inclusief 2 semi-parametrische mid bands. Voor professionele integratie heeft elk kanaal een insert (voor compressor/externe verwerking) en een directe uitgang, evenals essentiële live-bedieningen: panoramering, Mute, PFL, 100 mm fader, signaal- en oversturingsindicatoren, en snelle toewijzing naar groepen 1/2, 3/4, L/R en Mono. De 48 V voeding is individueel schakelbaar, handig om condensatormicrofoons en dynamische microfoons in dezelfde sessie te mixen.

Stereo-ingangen: dubbele Jack + RCA aansluiting en aparte gains

De console biedt 2 asymmetrische stereo-lijn ingangen dubbel: een paar A met 2 x Jack en een paar B met 2 x RCA, met aparte gains. Een bijzonder nuttige keuze om bijvoorbeeld een speler en een keyboard permanent aangesloten te houden. De 4-bands vaste EQ (met aan/uit), balans, 6 aux-uitgangen, Mute, PFL, signaal-/oversturingsindicatoren en 100 mm fader volgen dezelfde werklogica als de mono-kanalen, met toewijzing naar groepen 1/2, 3/4, L/R en Mono.

Subgroepen, auxiliaries en matrixen: een architectuur ontworpen voor live

De 4 subgroepen hebben elk een uitgang en een insert op 6,35 mm Jack, met toewijzing naar L/R en Mono, panoramering, 100 mm fader, 4-segment bargraph, Mute en AFL. Voor monitors zijn de 6 asymmetrische aux-uitgangen (met symmetrie-optie: neem contact op) voorzien van instelbare niveaus en AFL, met een verdeling afgestemd op podiumbehoeften: 2 pre, 2 pre/post, 2 post-fader. Tenslotte voegen de 2 matrixsecties een zeer nuttige routinglaag toe om zones, een uitzending of speciale sends te voeden, met mogelijkheid tot USB-uitgang, instelbaar niveau en AFL.

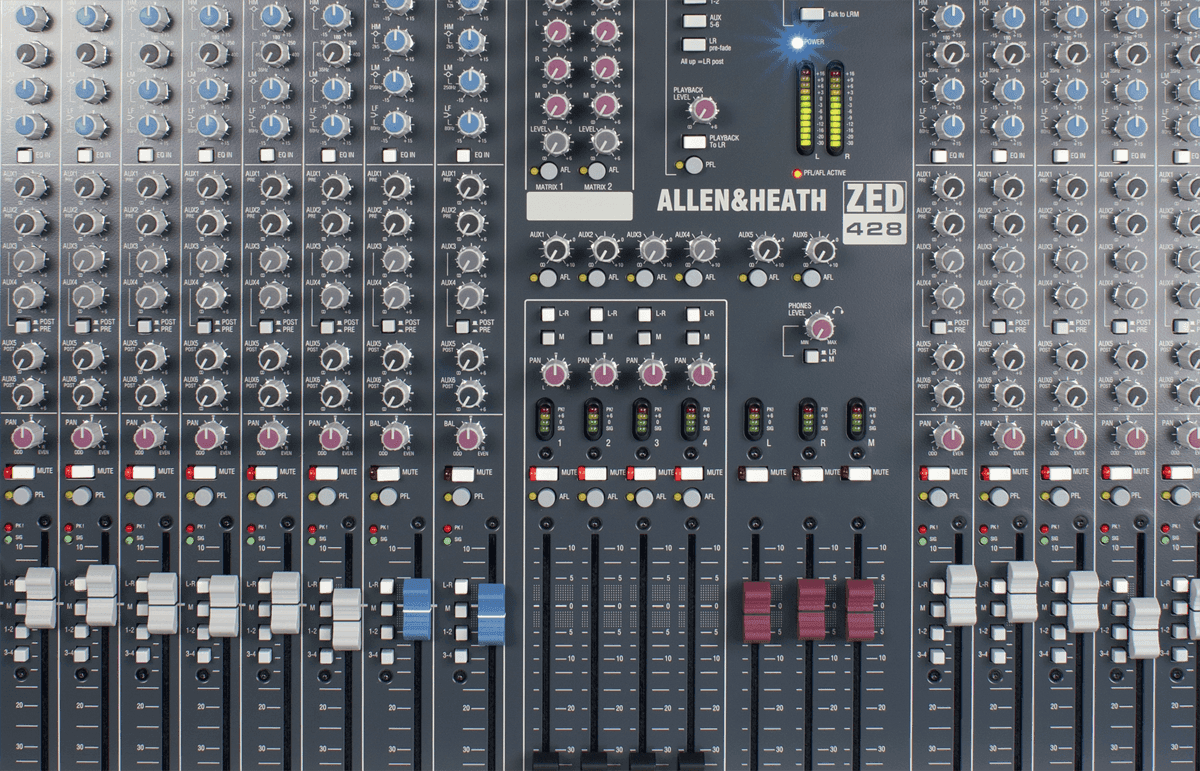

Master, monitoring en communicatie: klaar voor de regie

De hoofduitgang L/R/M is uitgevoerd op symmetrische XLR met insert, en comfortabel te bedienen via 100 mm faders en een 12-segment L/R bargraph. De Talkback-sectie op XLR maakt verzending naar Aux 1-4 of LRM mogelijk voor effectieve communicatie met het podium. Hoofdtelefoonluistering is voorzien op 6,35 mm Jack en 3,5 mm Jack, met selectie L-R of M of PFL/AFL en instelbaar volume. 2 Track In en 2 Track Out RCA-aansluitingen completeren de integratie van een externe speler/recorder.

USB-interface: stereo-uitgang en retour routeerbaar

De USB-poort biedt een stereo-uitgang naar een externe PC, te kiezen vanuit de L/R bus, Aux 1/2, Aux 3/4 of de Matrix. De stereo-retour kan worden gestuurd naar L/R of naar het stereo kanaal 3. De A/D en D/A converters werken in 16 bit met samplefrequenties van 32 tot 48 kHz, voor eenvoudige integratie in opname en audio playback.

Technische specificaties

Insert	Ja	Bus / groepen	4 groepen
Aantal faders	33	aantal aux outputs	6
Aantal kanalen	28	Microfooningangen	24x XLR
Fantoomvoeding	Ja	Lijningangen	2x RCA, 24x jack, 2x stereo-jack
EQ	4-bands met hoge en lage mid semi-param	Inputs (anderen)	USB, 2x RCA, inserts: jack voor elke subgroep, inserts: jack op elke mono-ingang, talkback (XLR)
Filters	low cut	Belangrijkste Outputs	3x XLR: LR + M
PFL/AFL-modus	Ja	Directe outputs	24x gebalanceerde jack
Categorie	analoge mengtafel	Outputs (andere)	6x aux, jack, groepen: 4x gebalanceerde jack, matrix: 2x gebalanceerde jack
Fader	100 mm	Afbeelding	LED
Aantal matrices	2	Gewicht	18 kg
Aantal microfoonvoorversterkers	24	Afmetingen (mm)	930 x 560 x 50
Opnemen	USB

6 aux-uitgangen	2 pre, 2 pre/post, 2 post-fader	Paar B	2 x RCA
Paar A	2 x Jack
