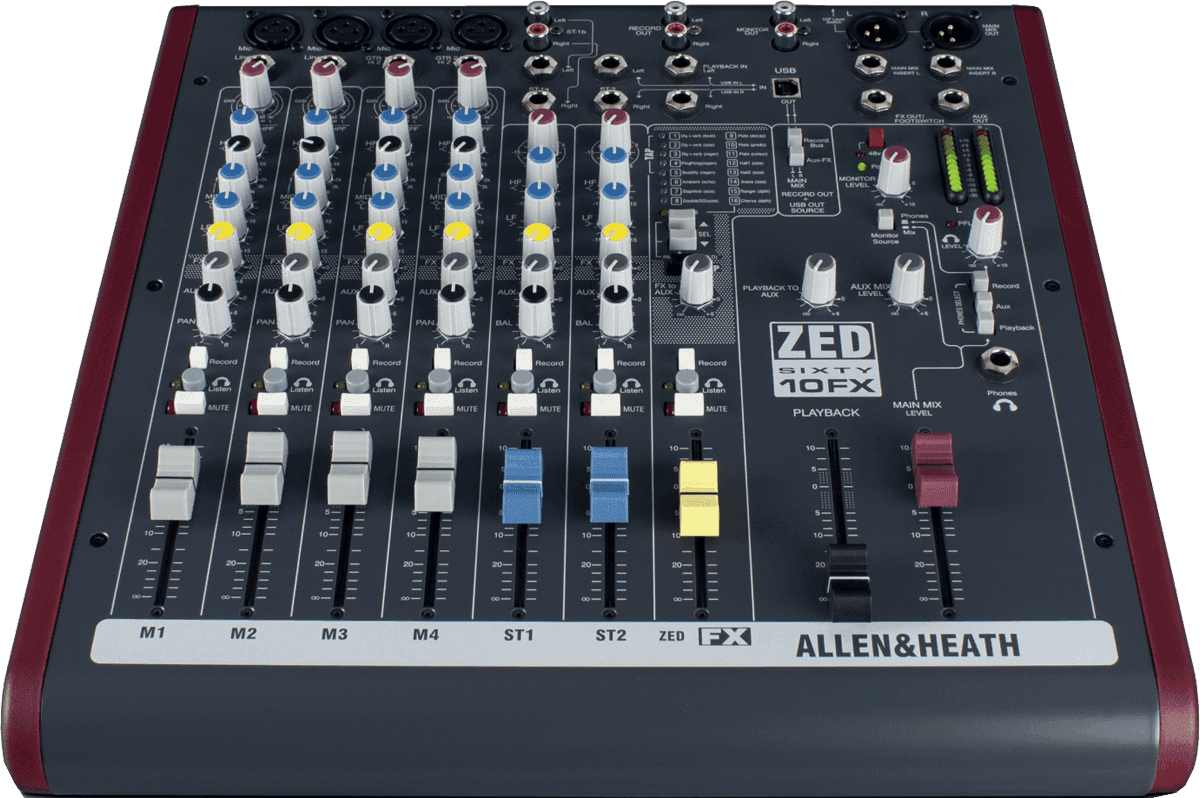

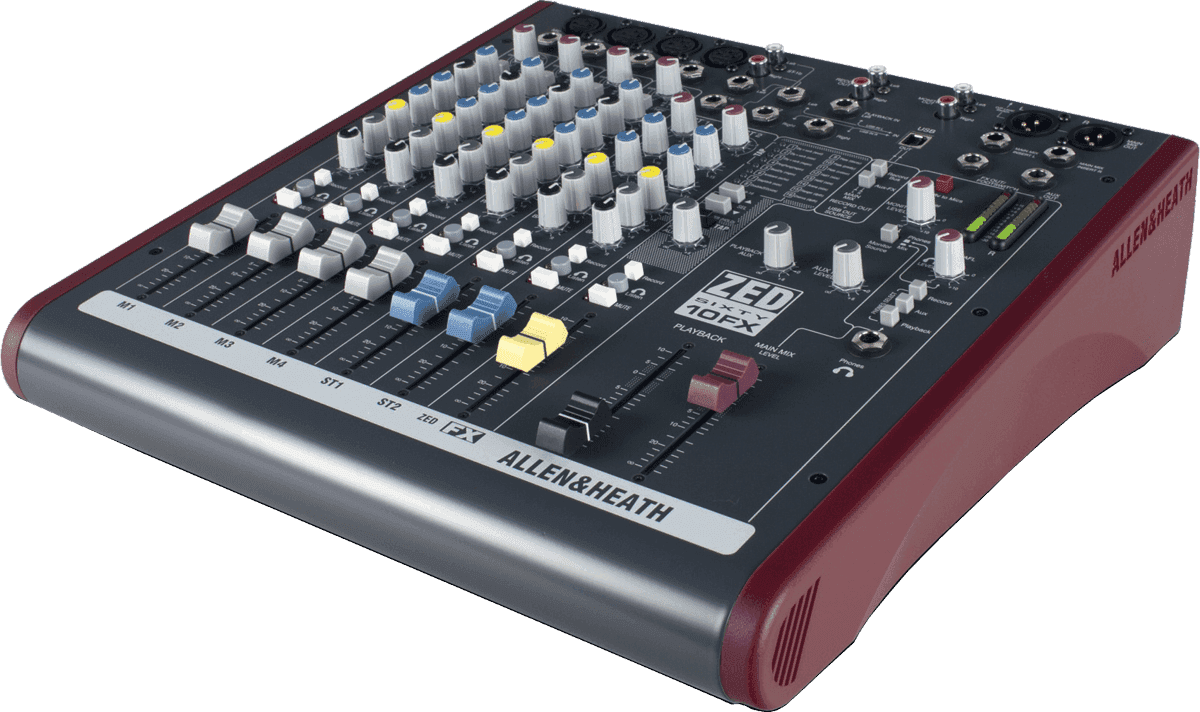

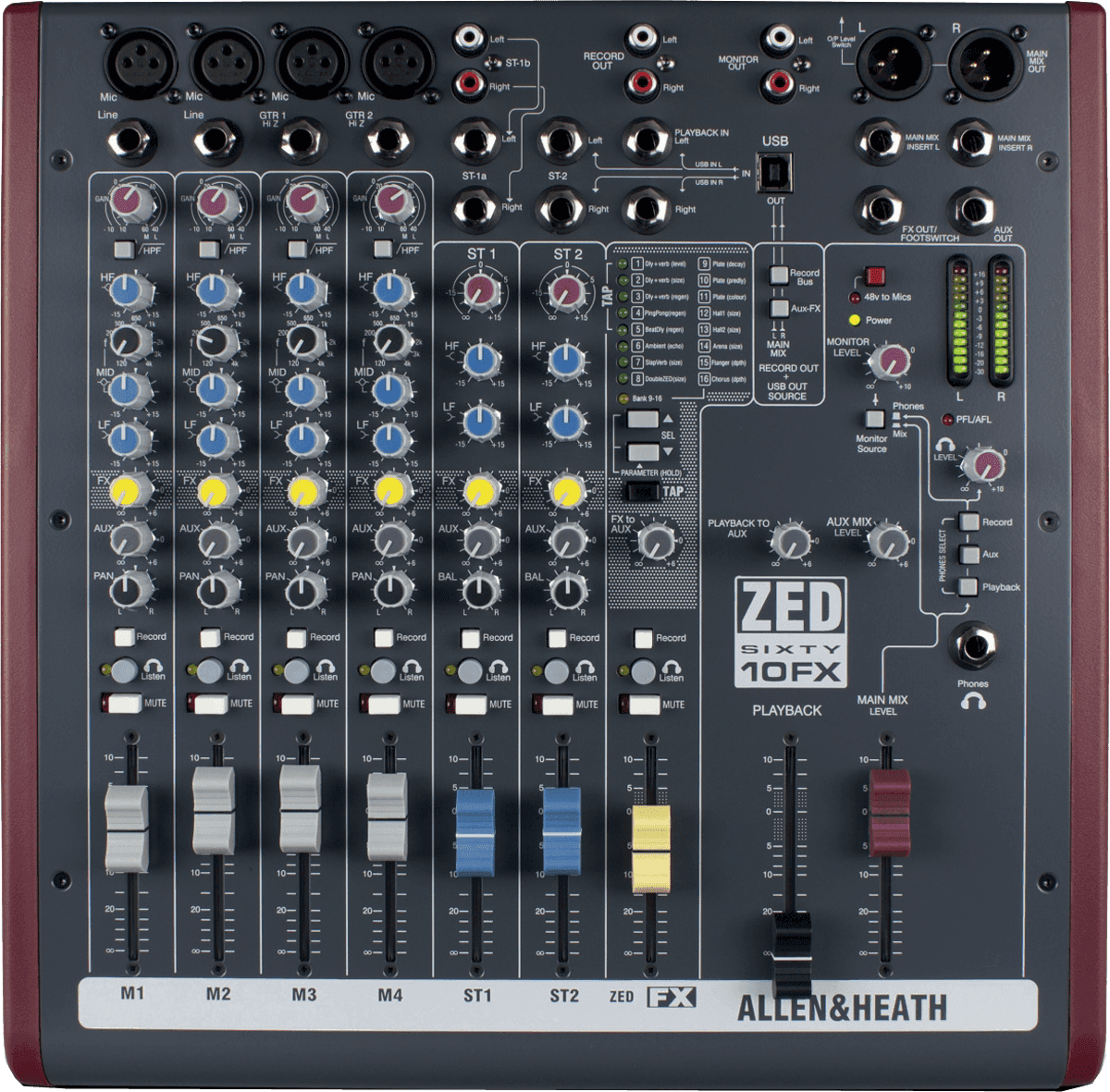

Allen & Heath ZED60-10FX

Een "premium" ZED in de geest van Allen & Heath

Ontwikkeld als voortzetting van de ZED-serie, combineert de ZED60-10FX de directe ergonomie en efficiëntie van de kleine analoge mengpanelen van Allen & Heath met een hoger niveau van controle. Hij onderscheidt zich van de ZED-10FX door de toepassing van 60 mm faders met een meer "mengpaneel"-gevoel, wat bijzonder gewaardeerd wordt bij mixen onder echte omstandigheden (repetitie, podium, opname). Het resultaat: een vertrouwde bediening, maar met een gevoel van precisie en comfort dat het verschil maakt vanaf de eerste aanpassingen.

Een compact mengpaneel voor muzikanten, kleine groepen en mobiele toepassingen

De ZED60-10FX is gericht op solo-artiesten, kleine bands en organisaties die betrouwbare mixing nodig hebben in een draagbaar formaat. Hij is geschikt voor zowel een nabijheidsgeluidssysteem (bars, cafés-concerten, repetitieruimtes) als een home-studio opstelling of eenvoudige opname in een studio. Dankzij de configureerbare USB in-/uitgang vereenvoudigt hij de stereo-opname van een live optreden, repetitie of DJ/set zonder meerdere interfaces te hoeven gebruiken.

Functionaliteiten ontworpen voor het veld (en voor de sound)

Microfoonvoorversterkers met hoge gain en hoogohmige gitaar-ingangen

Allen & Heath heeft de ZED60-10FX uitgerust met microfoonvoorversterkers met hoge gain die microfoons en dynamische bronnen goed tot hun recht laten komen, met voldoende headroom voor podiumsituaties. Voor gitaristen bevatten de Jack 6,35 mm ingangen 3 en 4 een instelbare hoogohmige schakeling waarmee een elektrische gitaar direct kan worden aangesloten zonder DI-box. Deze ingangen, speciaal ontworpen voor de ZED-serie, zijn gebaseerd op een klasse A FET-circuit om een respons en gevoel te behouden die dicht bij een speciale voorversterker liggen.

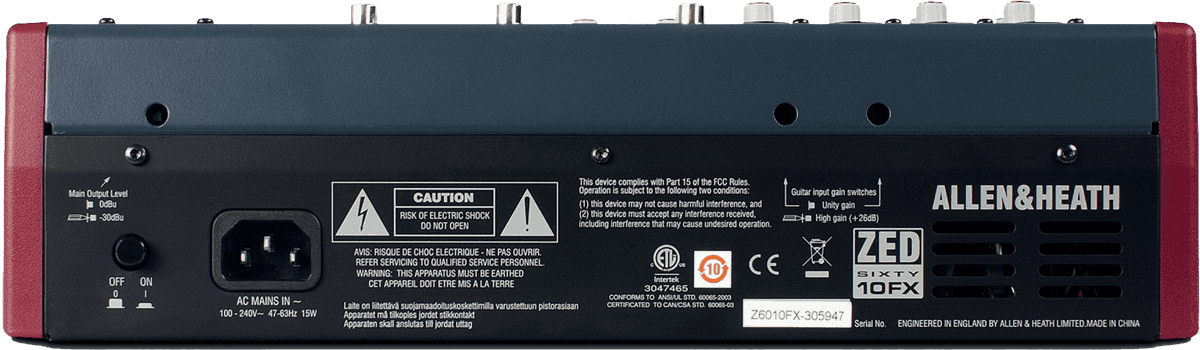

Achterste +26 dB boost voor instrumenten met laag niveau

Voor instrumenten of sensoren met een zeer laag uitgangsniveau zijn er twee schakelaars aan de achterkant die een boost van 26 dB bieden. Deze extra gain-reserve is bedoeld om een consistenter signaal en een voller geluid te verkrijgen, handig bij het wisselen tussen meerdere instrumenten of om het karakter van het spel te behouden zonder de niveaus stroomopwaarts te hoog te zetten.

MusiQ-equalizer en high-pass filter: controle zonder rigiditeit

De ZED60-10FX behoudt een "eenvoudige maar deskundige" benadering: een snel af te stellen mengpaneel, maar muzikaal genoeg om de mix te vormen. De 3-bands EQ is gebaseerd op de MusiQ -filosofie van Allen & Heath, met semi-parametrische middentonen op de betreffende kanalen, om storende frequenties (nasaliteit, hardheid, beginnende feedback) nauwkeurig te behandelen zonder de bron te vervormen. Een high-pass filter completeert het geheel om onnodige lage tonen te verwijderen en het lage spectrum te stabiliseren, wat vooral nuttig is bij zang en bepaalde ambiance-microfoons.

Ingebouwde effectenmotor: 16 programma's klaar voor het podium

De FX-versie bevat een effectprocessor die is ontworpen om te voldoen aan de gangbare behoeften van muzikanten, met 16 effecten die vooral gericht zijn op reverb en delay, plus een flanger. Het doel is duidelijk: het vermijden van het meenemen van een externe module, terwijl toch een geloofwaardige sfeer wordt geboden voor zang, gitaar of keyboards, zowel bij repetitie als concert.

Routing, monitoring en professionele uitgangen

Ondanks het compacte formaat biedt de ZED60-10FX routing -mogelijkheden die passen bij echte situaties: aux sends voor monitors of effecten, een flexibele monitoringsectie en PFL/AFL -modi om precies te controleren wat wordt gehoord en gestuurd. De hoofd XLR-uitgangen maken integratie in een professionele geluidsketen (versterkers, actieve luidsprekers, zaalinstallaties) eenvoudig, terwijl de aanwezigheid van speciale uitgangen (waaronder opname) en hoofdtelefoonuitgangen efficiënt werken zonder extra apparatuur mogelijk maakt.

Configureerbare USB-audio: opnemen zonder gedoe

De configureerbare USB audio in-/uitgang maakt de mixer bijzonder handig om snel een stereo-opname te maken van een live optreden, repetitie of sessie. Het is een directe oplossing om een concert te documenteren, een demo voor te bereiden of lichte audiovisuele content te produceren, met de eenvoud van een analoge tafel en het gemak van een USB-verbinding.

Technische specificaties

Insert	Ja	Opnemen	USB
Aantal faders	9	aantal aux outputs	2
Aantal kanalen	10	Microfooningangen	4x XLR
Fantoomvoeding	Ja	Lijningangen	2x stereo-jack, 4x jack, afspelen 2x stereo jack
Bluetooth	Neen	Inputs (anderen)	USB
EQ	2-bands / 3-bands of 3-bands met mid semi-param afhankelijk van kanaal	Belangrijkste Outputs	2x XLR
Gemotoriseerde faders	Neen	Outputs (andere)	USB, aux, jack, hoofdtelefoon, stereo jack, hoofdtelefoon, stereo mini-jack, RCA (record)
Filters	low cut	kleur	Grijs
PFL/AFL-modus	Ja	Ingebouwde effecten	Ja
Rack	Ja	Afbeelding	LED
Categorie	analoge mengtafel	Gewicht	4.5 kg
Fader	60 mm	Afmetingen (mm)	336 x 346 x 50
Aantal microfoonvoorversterkers	4

Rackmount	ja	Scene geheugen recall	nee
Display	LED	Software controller	nee
Fader loop	60 mm	Lijn ingangen	2 x Jack 6,35 mm, 2 x stereo Jack 6,35 mm, 4 x Jack 6,35 mm, playback 2 x stereo Jack 6,35 mm
Motorfaders	nee	Overige ingangen	USB
Aantal aux sends	2	Hoofduitgangen	2 x XLR
Phantom power	ja	Overige uitgangen	2 x RCA, aux Jack 6,35 mm, hoofdtelefoon Jack 6,35 mm stereo, hoofdtelefoon mini-jack stereo, opname RCA, USB
PFL/AFL modus	ja
