Het hart van een compacte en efficiënte SDI workflow
De ATEM SDI bundelt de essentie van een live-regie in een draagbare behuizing. Ontworpen voor SDI-camera?s, biedt het 2 SDI programmasignalen, een mediabibliotheek met 20 stilstaande beelden en volledige softwarecontrole, ideaal voor mobiele opnames en vaste installaties.
Voor professionele live-uitzendingen, instellingen en gebedshuizen
Perfect voor conferenties, concertregistraties, e-learning en hybride evenementen, garandeert het een hoge compatibiliteit dankzij converters op de ingangen en de webcamuitgang, terwijl het een 10-bits Rec.709 4:2:2 beeldkwaliteit behoudt.
Essentiële functies die de productie versnellen
De geïntegreerde DVE vergemakkelijkt PiP-incrustaties, terwijl de geavanceerde chroma key schone sleutels levert voor uw green screens. De 2 kleurengeneratoren, patroon generator en upstream/downstream keyers zorgen voor nauwkeurige overlays.
Technische specificaties
| Categorie | TM_CategorieMelangeur001 | Ingangen | TM_EntreesMelangeur018 |
| Video formaat | TM_FormatVideoMelangeur002 | Poorten | TM_PortsMelangeur001, RJ45 |
| Videoverwerking | TM_TraitementVideoMelangeur001 | Gewicht | 680 g |
| Uitgangen | TM_SortiesMelangeur001 | Afmetingen (mm) | 237 x 119 x 35 |

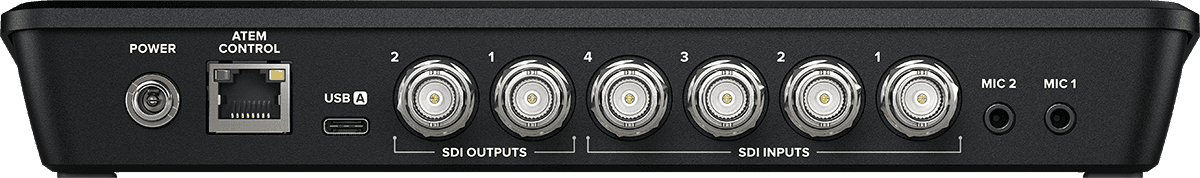

| Aansluitingen | Totaal aantal video-ingangen 4; totaal aantal uitgangen 3; totaal aantal auxiliaire uitgangen 2. | Compositiekenmerken | Upstream keyers 1; downstream keyers 1; geavanceerde chroma key 1; lineaire/luminantie keyers 2; DVE transitie keyer alleen; totaal aantal lagen 5; patroon generator 1; kleurengeneratoren 2; DVE met randen en slagschaduwen 1. |
| Analoge audio | Totaal aantal audio-ingangen 2 x stereo mini-jack 3,5 mm; totaal aantal audio-uitgangen Geen, alleen ingebouwde audio; Microfoonvoeding beschikbaar op beide 3,5 mm aansluitingen. | Gebruikersinterface | Minimale monitorresolutie 1366 x 768. |
| Timecode | Timecode-aansluiting Geen. | Fairlight audio | 6-ingangen x 2 kanalen audiomixer, aan/uit/audio-follow-video modi per kanaal, onafhankelijke gain controle, niveau- en piekmeters, compressor, gate, limiter, 6-bands parametrische equalizer, master gain. |
| SDI video-ingangen | 4 x 3G?SDI schakelbaar in HD 10-bit met 2 geïntegreerde audiokanalen. | Analoge ingang | Asymmetrisch stereo; analoge ingang vertraging tot 8 frames; ingang impedantie 1,8k; maximale ingangsniveau +6 dBV. |
| Synchronisatie en conversie | Synchronisatie van video-ingangen op alle 4 SDI; frame rate en formaat converters op alle 4 SDI. | Media speler | 1; Fill en Key kanalen; mediabibliotheek met 20 stilstaande beelden met Fill en Key; formaten PNG, TGA, BMP, GIF, JPEG, TIFF. |
| Programma-uitgangen | 2 SDI programma-uitgangen. | Controle | Ingebouwd bedieningspaneel, compatibel met optioneel hardwarepaneel; ATEM Software Control Panel voor Mac en Windows inbegrepen; compatibel met ATEM Micro Panel, ATEM 1/2/4 M/E Advanced Panels, ATEM Camera Control Panel, ATEM Micro Camera Panel; configuratie mogelijk via Videohub Hardware Panel Setup met Videohub Smart Control Pro en Master Control Pro. |
| Netwerk | Ethernet 10/100/1000 BaseT voor softwarecontrole, updates en directe of netwerkverbinding met het bedieningspaneel. | Bedieningspaneel aansluitingen | Ethernet 10/100 BaseT voor directe of netwerkverbinding en updates; directe USB?C verbinding ondersteund. |
| Computerinterface | 1 x USB Type?C 2.0 voor webcamuitgang, softwarecontrole, updates en paneelverbinding. | Software | Updates via USB of Ethernet op Mac of Windows, ATEM Setup utility inbegrepen; configuratie via ATEM Software Control, chassis IP-adres via ATEM Switcher Utility via USB. |
| HD video-ingangsformaten | 720p50, 720p59.94, 720p60; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60; 1080i50, 1080i59.94, 1080i60. | Besturingssystemen | Mac 14.0 Sonoma, Mac 15.0 Sequoia of later; Windows 10 en 11. |
| HD video-uitgangsformaten | 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60. | Voeding | 1 x externe voeding 12 V; verbruik 18 W. |
| Streaming videoformaten | 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60. | Fysieke kenmerken | Model ATEM SDI. |
| Ultra HD videoformaten | Geen. | Omgeving | Gebruiks-temperatuur 5 tot 40 °C; opslagtemperatuur -10 tot 60 °C; relatieve luchtvochtigheid 0% tot 90% zonder condensatie. |
| Video sampling | 4:2:2 YUV; kleurprecisie 10-bit; kleurenspectrum Rec.709. | Inbegrepen | ATEM SDI; externe DC 12 V voeding met verwisselbare internationale stekkers. |
| Kleurenspectrum conversie | Hardwarematige verwerking in realtime. | ||
Questions fréquentes
Hoeveel SDI-camera's kunnen op de ATEM SDI worden aangesloten?
Vier 3G-SDI HD 10-bits ingangen zijn beschikbaar, elk met synchronisatie en conversie van framerate en formaat. Twee geïntegreerde audiokanalen worden per ingang ondersteund.
Kan de mixer een webcam-beeld outputten voor streaming?
De USB-C 2.0 aansluiting levert een webcam-uitgang en maakt ook softwarecontrole en updates mogelijk.
Welke videoresoluties worden als input geaccepteerd?
De ingangen ondersteunen 720p tot 60 fps, evenals 1080p van 23,98 tot 60 fps en 1080i tot 60 fps. Programma-uitgangen en streaming werken in 1080p, van 23,98 tot 60 fps. Ultra HD wordt niet ondersteund.
Kan een microfoon met deze SDI-mixer worden gebruikt?
Twee stereo 3,5 mm mini-jack ingangen zijn voorzien, elk met microfoonvoeding. De Fairlight mixer verwerkt 6 stereo-ingangen met een 6-bands parametrische equalizer, compressor, gate en limiter.
Ondersteunt de mixer chroma keying en beeld-in-beeld?
Een geavanceerde chroma keyer is geïntegreerd voor green screens. De DVE maakt beeld-in-beeld-inzetsels mogelijk met randen en schaduwen, terwijl een patroon-generator en twee kleurengeneratoren de compositie completeren.
