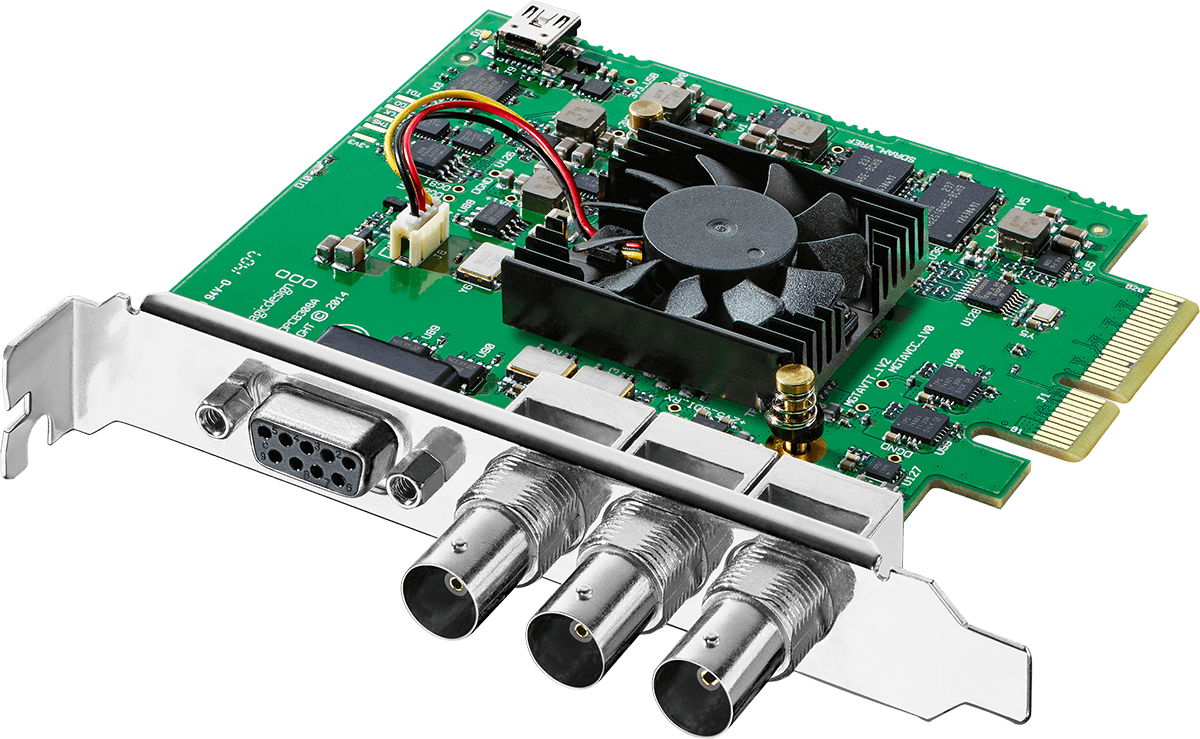

Blackmagic Design Decklink SDI 4K

De essentie van de Blackmagic Design DeckLink SDI 4K acquisitiekaart

• Hoge kwaliteit SDI capture en playback op werkstations via PCI Express, ideaal voor montage, kleurcorrectie en design.
• Multibit SDI-connectiviteit voor eenvoudige integratie in SD-, HD-, 2K- en Ultra HD 4K-omgevingen.
• Volledige professionele workflow met referentie-ingang (Tri-Sync/Black burst), RS422-besturing en ingebouwde keyer.
• Ingebedde SDI-audio tot 16 kanalen in HD/2K/4K voor een schone beeld-geluid synchronisatie in post-productie.

Een SDI-gerichte DeckLink: de compacte oplossing binnen het assortiment

In het universum van DeckLink-kaarten richt de DeckLink SDI 4K zich op het essentiële voor studio's en montageruimtes die werken met een SDI-keten: één hoogwaardige SDI-ingang en -uitgang, in een compact formaat ontworpen om in een breed scala aan PCI Express werkstations te passen. Deze "SDI only" benadering maakt het een logische keuze zodra je monitoring, routers, converters of recorders al SDI zijn, en je een kaart wenst die specifiek is voor capture en playout zonder onnodige connectoren te vermenigvuldigen.
Dankzij de multibit ondersteuning integreert hij zowel in een oudere workflow (SD/HD) als in een nieuwere keten (2K/Ultra HD). Resultaat: een eenvoudig te implementeren kaart, relevant voor vaste werkstations, en voldoende "studio" om te vertrouwen op sleutelcomponenten zoals de referentie-ingang en apparaatbesturing.

Voor wie en voor welke studio toepassingen?

De Blackmagic Design DeckLink SDI 4K is bedoeld voor editors, coloristen en beeldtechnici die een betrouwbare interface nodig hebben tussen hun applicaties en de SDI-wereld: ingest vanaf camera's, recorders of SDI-streams, full screen playback naar een professionele SDI-monitor, of een dedicated video-uitgang om de weergave te beveiligen tijdens een kleurcorrectiesessie.
Hij is bijzonder geschikt in omgevingen waar stabiliteit en synchronisatie prioriteit hebben: post-productiestations, regiekamers, contentstudio's of ruimtes uitgerust met SDI-monitoren. De integratie op Mac, Windows of Linux maakt standaardisatie van het machinepark mogelijk, en de SDI-connectiviteit vereenvoudigt de interface met bestaande infrastructuren (patching, distributie, converters, recorders).

Belangrijke functies voor veeleisende SDI acquisitie en playback

Multibit SDI voor SD, HD, 2K en Ultra HD 4K

De DeckLink SDI 4K biedt een SDI-ingang en -uitgang die meerdere standaarden aankunnen, zodat je van het ene project naar het andere kunt schakelen zonder het hele studio opnieuw te configureren. De ondersteuning van 10-bit streams en kleurondersteuning passend bij broadcast- en post-productiegebruik zorgt voor een zuiver beeld, met fijnere gradaties en betere robuustheid in verwerking.

Ingebedde audio via SDI: nette integratie en tijdbesparing

In productie en post-productie kan audio management snel een knelpunt worden. Hier wordt audio direct in de SDI-stream getransporteerd, met een aantal kanalen aangepast aan de behoeften van de set en post-productie. Zo behoud je een eenvoudige coherentie tussen beeld en geluid, handig voor ingest, monitoring en playback, zonder een aparte audio-interface toe te voegen enkel voor geluidsvervoer.

Synchronisatie, apparaatbesturing en keying: de "studio" tools

Voor professionele installaties vergemakkelijkt de synchronisatie-ingang (Tri-Sync of Black burst) de afstemming met een studioreferentie, om de stabiliteit van monitoring en integratie in een gesynchroniseerde keten te verbeteren. De RS422-besturing compatibel met Sony maakt het mogelijk bepaalde apparaten aan te sturen, nuttig in workflows gebaseerd op externe machines. Ten slotte biedt de ingebouwde keyer een extra bouwsteen voor compositing of branding behoeften, afhankelijk van je productieketen.

PCI Express: efficiënte integratie in werkstations

Met zijn PCI Express interface is de kaart ontworpen voor een nette en duurzame interne installatie, typisch voor montage-, effecten- en kleurcorrectiestations. Dit draagt bij aan een stabiele configuratie, lage waargenomen latency bij monitoring, en is geschikt voor lange sessies in de studio.

Technische specificaties

Optiekaarttype	Overname, Overdragen	Audio / video inputs	TM_EntreesCarteOptVideo001
Audio / video-Outputs	6G-SDI	Gewicht	127 g
Gebruik Aantal software Aantal derden	Ja

SDI video-ingangen	1 x SD/HD/2K/4K 10-bit. Ondersteuning voor 6 Gb/s 4:2:2 en 3 Gb/s 4:4:4.	Synchronisatie-ingang	Tri-Sync of Black burst.
SDI video-uitgangen	1 x SD/HD/2K/4K 10-bit. Ondersteuning voor 6 Gb/s 4:2:2 en 3 Gb/s 4:4:4.	Apparaatbesturing	RS422 control poorten compatibel met Sony. Het is mogelijk om de richting van de seriële poorten TxRx via software te inverteren.
SDI audio-ingangen	16 geïntegreerde kanalen in HD/2K/4K. 8 geïntegreerde kanalen in SD.	Computerinterface	PCI Express met vier lanes van generatie 2, compatibel met PCI Express slots van 4, 8 en 16 lanes.
SDI audio-uitgangen	16 geïntegreerde kanalen in HD/2K/4K. 8 geïntegreerde kanalen in SD.
