Blackmagic Design Hyperdeck Studio HD Mini

Een HyperDeck ontworpen voor moderne setups: compact, rackmount en productiegericht

De HyperDeck Studio HD Mini volgt de logica van Blackmagic broadcast recorders/players: een compacte speler in 1U-formaat en een derde rackbreedte, ontworpen om opnames veilig te stellen, media af te spelen in de regie en de uitwisseling tussen set, regie en postproductie te vereenvoudigen.

In een context waarin snel geleverd moet worden, richt dit "mini"-formaat zich op het essentiële: broadcast connectiviteit, gangbare codecs, bediening aan de voorkant en netwerkopties, met behoud van een duidelijke ergonomie voor technische teams.

Voor wie is deze broadcast recorder bedoeld?

Deze speler is bedoeld voor regisseurs, cameramensen, videoregisseurs en streamingteams die een betrouwbare SDI-recorder nodig hebben om een programma, een clean feed of een cameraterugkoppeling vast te leggen en de inhoud direct in constante kwaliteit af te spelen.

Hij is ook geschikt voor contentcreatiestudio's en uitgeruste zalen (evenementen, conferenties, erediensten, onderwijs): de USB-C maakt het mogelijk om hem als "webcam"-bron op een computer te gebruiken, terwijl een professionele SDI/HDMI-keten behouden blijft.

Belangrijkste functies: capture, playback en bediening zonder frictie

Flexibele opname: SD-kaarten of externe schijf via USB-C

Dankzij de 2 SD-kaartsleuven kunt u opnemen op SD UHS-I/UHS-II kaarten, met de mogelijkheid om van kaart te wisselen tijdens opname om onderbrekingen te voorkomen. Voor lange sessies ondersteunt de USB-C 3.0 interface (tot 5 Gb/s) directe opname op externe schijven, handig op de set en in de regie.

Codecs en beeldkwaliteit geschikt voor uitzending

De HyperDeck ondersteunt H.264 (inclusief 4:2:2 10-bit en 4:2:0 8-bit profielen afhankelijk van de modus) tot 1080p/60 voor lichte bestanden die gemakkelijk te verzenden en archiveren zijn. Voor comfortabelere postproductie biedt hij ook ProRes (tot 1080p/60) en DNxHD (tot 60 fps in 720p/1080p), zodat hij integreert in de meest gangbare montagepipelines.

De videosignaalketen is "broadcast"-gericht met 4:2:2 YUV sampling, 10-bit precisie en ondersteuning voor kleurprofielen Rec. 601, Rec. 709 en Rec. 2020. HDR-compatibiliteit (Hybrid Log-Gamma en ST2084 op verschillende niveaus) maakt integratie in moderne productieomgevingen eenvoudiger.

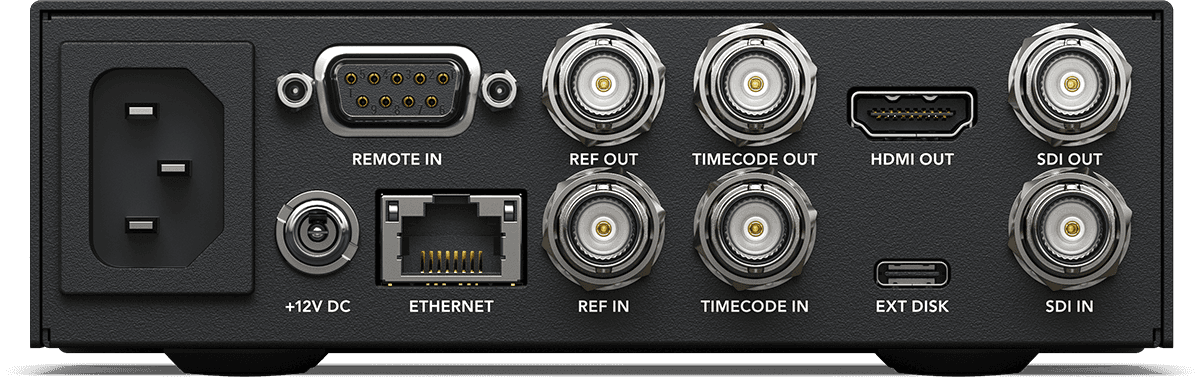

SDI/HDMI connectiviteit, ingebouwde audio en synchronisatie

De 3G-SDI in-/uitgang zorgt voor compatibiliteit met veel mengpanelen, camera's en converters, terwijl de HDMI-uitgang monitoring vereenvoudigt. Audio volgt natuurlijk de SDI-stroom met tot 16 geïntegreerde audiokanalen op de uitgang, en de HDMI-uitgang kan 8 geïntegreerde audiokanalen transporteren.

Voor gesynchroniseerde omgevingen helpen de ingebouwde klok- en timecodegeneratoren en de BNC-verbindingen (timecode en tri-sync/black burst referentie) om schone en consistente opnames te behouden tussen meerdere apparaten.

Bediening aan de voorkant, RS-422 en netwerkfuncties

De voorkant biedt speciale transportbediening, een zoekslider en een 2,2-inch kleurenscherm om snel door media te navigeren. In regie-integratie passen de RS-422 controle en triggers via SDI (start/stop, timecode) zich aan aan professionele installatiegewoonten.

Het HyperDeck Ethernet-protocol is inbegrepen en het apparaat ondersteunt bestandsdownloads op afstand via FTP, wat tijd bespaart bij het centraliseren van rushes, versnellen van goedkeuringen of voeden van een contentserver.

"Webcam"-modus: een voordeel voor streaming en videoconferentie

Eenmaal verbonden met een computer via USB-C kan de HyperDeck fungeren als een webcam. Zo profiteert u van een videosignaal uit uw SDI-keten, herkend door gangbare videosoftware, zonder de setup te compliceren.

Technische specificaties

Categorie	draagbare videorecorder	Uitgangen	TM_SortiesEnregHomeStudio001, TM_SortiesEnregHomeStudio005, TM_SortiesEnregHomeStudio006, HDMI
Afstandsbediening	TM_ControleDistEnregHomeStudio001, ethernet-poort	Voeding	Externe voeding, 100 - 240 V wisselstroom - 50/60 Hz
Max resolutie	TM_ResolutionEnregHomeStudio004	Afbeelding	TM_AffichageEnregHomeStudio001
Opslag	2 SD / SDHC-poorten	Gewicht	820 g
Ingangen	TM_EnregistHomeStudio002, TM_EntreesEnregHomeStudio004, TM_EntreesEnregHomeStudio005	Afmetingen (mm)	140 x 177 x 44,2

SDI video-ingangen	1	Ingebouwd bedieningspaneel	8 knoppen voor transport en apparaatbediening met zoekslider en 2,2-inch kleurenscherm
SDI video-uitgangen	1	Externe bediening	RS-422 spelercontrole, SDI start/stop, timecode uitvoering
SDI snelheden	270 Mbit, 1,5 G, 3 G	Computerinterface	1 USB-C 3.0 (tot 5 Gb/s) voor opname op externe schijven, webcam-uitgang, configuratie en software-updates
HDMI video-uitgangen	1	Videosampling	4:2:2 YUV
Timecode aansluitingen	1 BNC ingang, 1 BNC uitgang	Kleurprecisie	10 bits
Referentie aansluitingen	1 BNC ingang, 1 BNC uitgang, tri-sync of black burst	Kleurprofielen	Rec. 601, Rec. 709, Rec. 2020
SDI audio in- en uitgangen	16 geïntegreerde audio-uitgangen	HDR-ondersteuning	Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084
HDMI audio-uitgangen	8 geïntegreerde audiokanalen	Multi-bit ondersteuning	automatische detectie van SD en HD
