Blackmagic Design ATEM 2 M/E Constellation 4K

Een referentie 2 M/E binnen de Constellation reeks

Ontworpen voor moderne regiekamers, combineert de ATEM 2 M/E Constellation 4K 12G?SDI connectiviteit met geavanceerde brandingkracht in 1U. Het vormt het hart van de ATEM reeks voor het aansturen van Ultra HD producties met hoge bandbreedte en ultra lage latency.

Voor welke sets en producties?

Perfect voor tv-studio's, e-sports, corporate evenementen en multicamera-opnames in zalen, is het geschikt voor elke regiekamer die op zoek is naar een robuste 12G?SDI mixer, klaar voor 2160p60 en compatibel met een breed scala aan camera?s.

Belangrijke functies voor live productie

12G?SDI en conversies op alle ingangen

Elke ingang beschikt over format- en framerateconversie, waardoor heterogene HD- en Ultra HD-bronnen gecombineerd kunnen worden zonder externe converters. De 12 SDI-uitgangen zijn flexibel inzetbaar naar de wensen van de set.

Geavanceerde branding en compositing

Met 8 chroma keyers, 2 DVE's, 2 Stingers en SuperSource bouwt u in een handomdraai virtuele sets, picture-in-picture en complexe beeldmuren.

Monitoring en geïntegreerde audio

Twee configureerbare multi views zorgen voor nauwkeurige controle van programma, preview en bronnen. De Fairlight 48-kanaals mixer met 6-bands EQ en dynamiek garandeert een beheerst geluid.

Naadloze integratie in de regiekamer

USB?C webcamuitgang voor streamingsoftware, tally, talkback netwerk, interne timecode generator en bediening via ATEM software of optioneel hardwarepaneel maken het een efficiënte oplossing.

Technische specificaties

Categorie	TM_CategorieMelangeur001	Ingangen	TM_EntreesMelangeur009, TM_EntreesMelangeur011, TM_EntreesMelangeur014
Video formaat	TM_FormatVideoMelangeur001	Gewicht	2.97 kg
Aantal schermen	1.0000	Afmetingen (mm)	482 x 234 x 44
Uitgangen	TM_SortiesMelangeur017, TM_SortiesMelangeur023

Totaal aantal video-ingangen	20	Transitie keyers	2 Stinger, 2 DVE
Totaal aantal video-uitgangen	12	Totaal aantal lagen	15
SDI snelheden	1.5G, 3G, 6G, 12G	Patroon generators	11
Audio ingangen	2 x gebalanceerde 1/4 inch jack; 1 x 5-pins XLR talkback netwerk	Kleur generators	2
Audio uitgangen	1 x 5-pins XLR talkback netwerk	Bedieningspaneel	Noodschakeling via frontpaneel, software of optioneel hardwarepaneel
SDI audio ingangen	8 kanalen embedded audio op alle SDI ingangen	Routeerbare vensters	32
SDI audio uitgangen	16 kanalen embedded audio op alle SDI uitgangen	Bronlabels op vensters	Ja
Timecode aansluitingen	Geen	Tally	Rood voor programma, groen voor preview
Referentie-ingang	Tri-Sync of Black Burst	Talkback ondersteuning	Ja
Video ingangssynchronisatie	Op alle 20 ingangen	Mix minus ondersteuning	Ja
Framerate- en formatconversie	Op alle 20 ingangen	Multi View monitoring	2 x configureerbare multi views met 16, 13, 10, 7 of 4 vensters; monitoring van programma, preview, ingangen, mediaplayers, key masks en clean feed met optionele labels en audio indicators
AUX SDI uitgangen	Elke van de 12 SDI uitgangen	Multi view video standaard	HD of Ultra HD
Preview SDI uitgangen	Elke van de 12 SDI uitgangen	Mediaplayers	2 (fill en key kanalen per speler)
Down-converted SDI programma uitgang	1	Statische beeldbibliotheek capaciteit	40
Webcam uitgang	1 x USB?C, ondersteunt 720p of 1080p op PGM framerate	Clipbibliotheek capaciteit	2 x tot 2160p60
Aantal multi views	2 x 12G?SDI	Maximale cliplengte HD 720	3200 frames
Control panel aansluiting	Ethernet (directe verbinding of via netwerk)	Maximale cliplengte HD 1080	1600 frames
Interne timecode generator	Ja	Cliplengte UHD 2160	400 frames
Talkback netwerk	RJ45 voor derden systemen	Statische beeldformaten	PNG, TGA, BMP, GIF, JPEG, TIFF
Tally uitgang	Via GPI en Blackmagic Design Tally Interface op Ethernet (apart verkrijgbaar)	Video bestandsformaat	TGA sequentie
Ethernet	10/100/1000 BASE?T	Audioformaten	WAV, MP3, AIFF

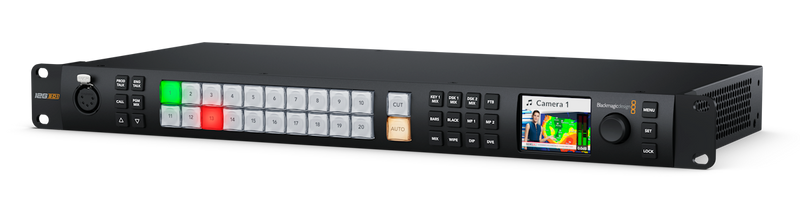

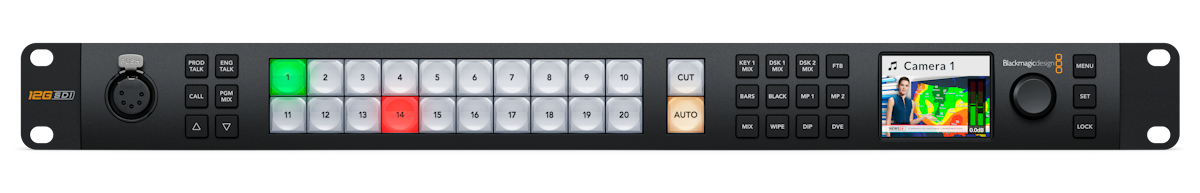

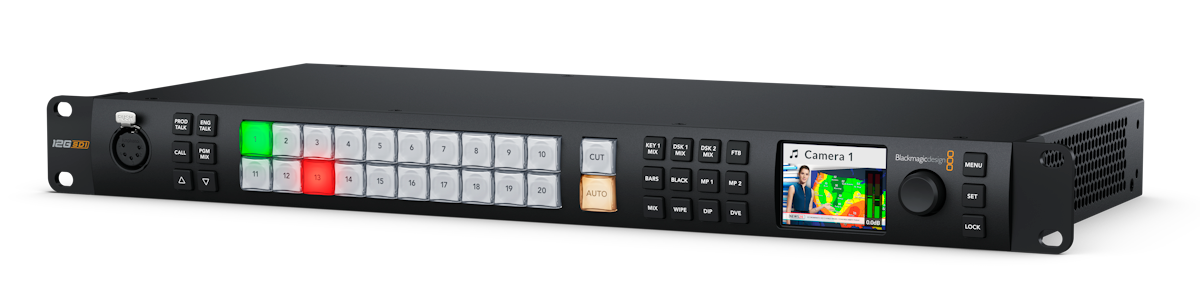

Computer interface	1 x USB?C (USB 2.0)	Frontpaneel	Ingebouwd 2,2 inch LCD scherm voor video, 22 LED knoppen voor configuratie/noodschakeling, 8 bronknoppen, 4 transitieknoppen, 6 talkback selecties en mixknoppen, menuwiel en configuratieknop, vergrendelknop
SD video standaarden	Geen	Verwerkingvertraging	Minder dan 10 lijnen
HD video standaarden	720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60	Audio mixer	48 kanalen; On/Off/Audio-Follow-Video modi; niveau- en piekmeters; hoofdvolume; 6-bands parametrische equalizer; dynamiek met expander, gate, compressor, limiter
Ultra HD video standaarden	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60	Down-conversie	1 x selecteerbare HD down-converted uitgang
SDI standaard conformiteit	SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M niveau A en B, SMPTE 2081?1, SMPTE 2081?10, SMPTE 2082?1, SMPTE 2082?10	Inclusief bedieningssoftware	ATEM Software Control (Mac 13.0 Ventura, Mac 14.0 Sonoma of nieuwer; Windows 10 of 11)
Video sampling	4:2:2	Software-updates	Via USB of Ethernet (ATEM Setup utility inbegrepen)
Kleurprecisie	10 bits	Configuratie	Via ATEM Software Control Panel; chassis IP-adres via ATEM Setup Utility via USB
Kleurenspectrum	REC 709, REC 2020	Besturingssystemen	Mac 14.0 Sonoma, Mac 15.0 Sequoia of nieuwer; Windows 10 en 11
Automatische SDI switching	Automatische detectie van 1.5G?SDI, 3G?SDI niveau A/B, 6G?SDI, 12G?SDI	Voeding	1 x interne 100?240 AC
Upstream keyers	8	Vermogensverbruik	140 W
Downstream keyers	2	Fysieke installatie	1 rack unit
Geavanceerde chroma keyers	8	Bedrijfstemperatuur	0 tot 40 °C (32 tot 104 °F)
SuperSource	1	Opslagtemperatuur	-20 tot 60 °C (-4 tot 140 °F)
DVE's	2	Relatieve luchtvochtigheid	0 % tot 90 % zonder condensatie
Lineaire/luminantie keyers	11	Inclusief	ATEM 2 M/E Constellation 4K; welkomstpakket met QR-code voor softwaredownload
