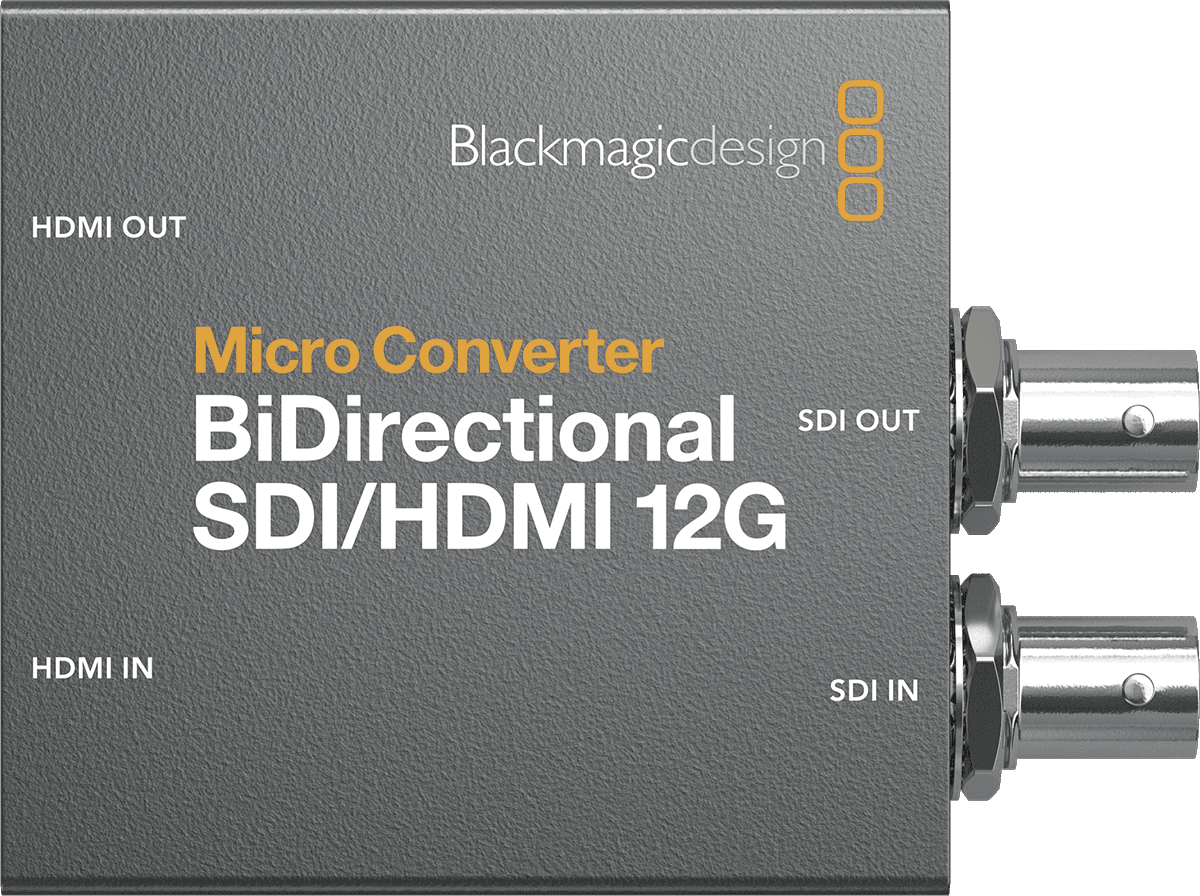

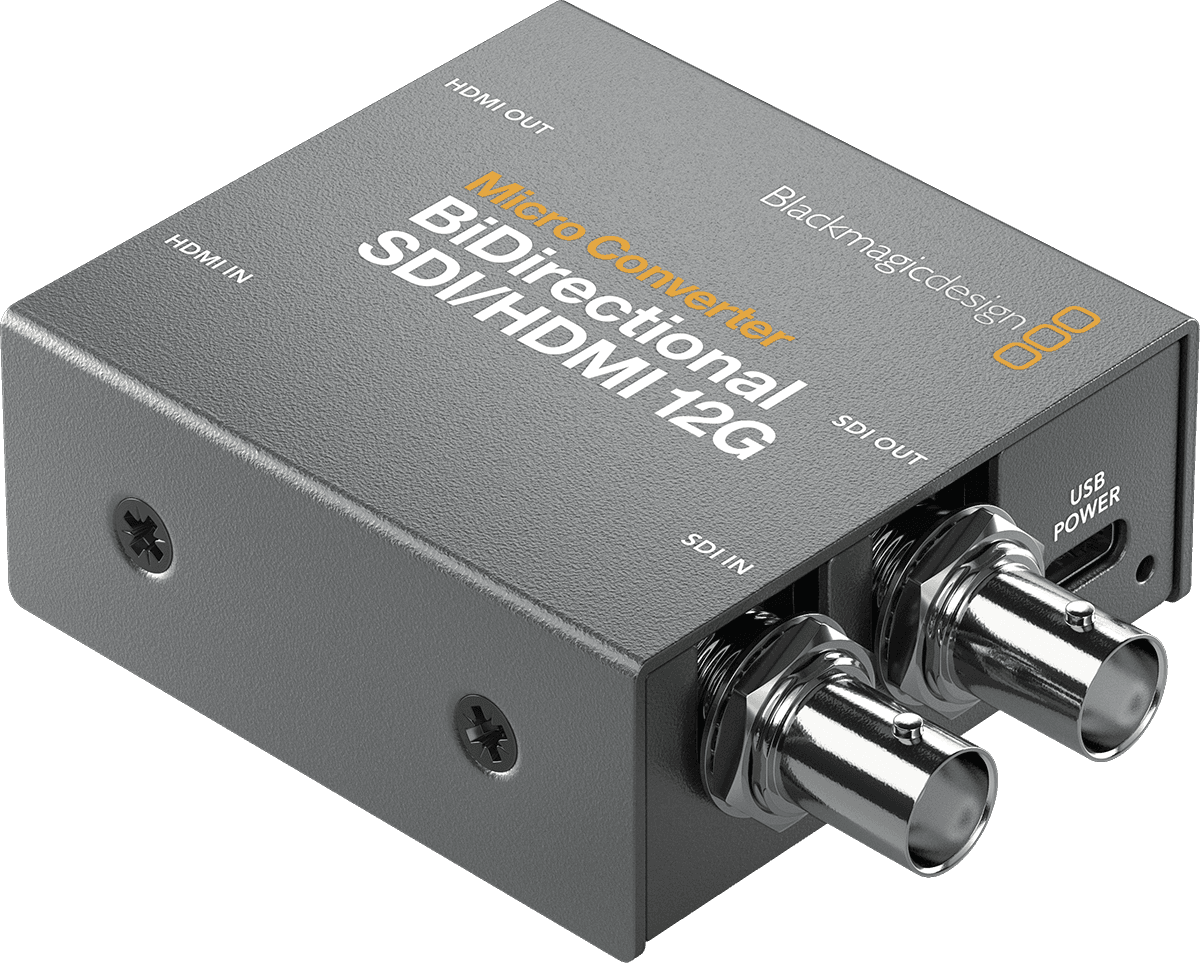

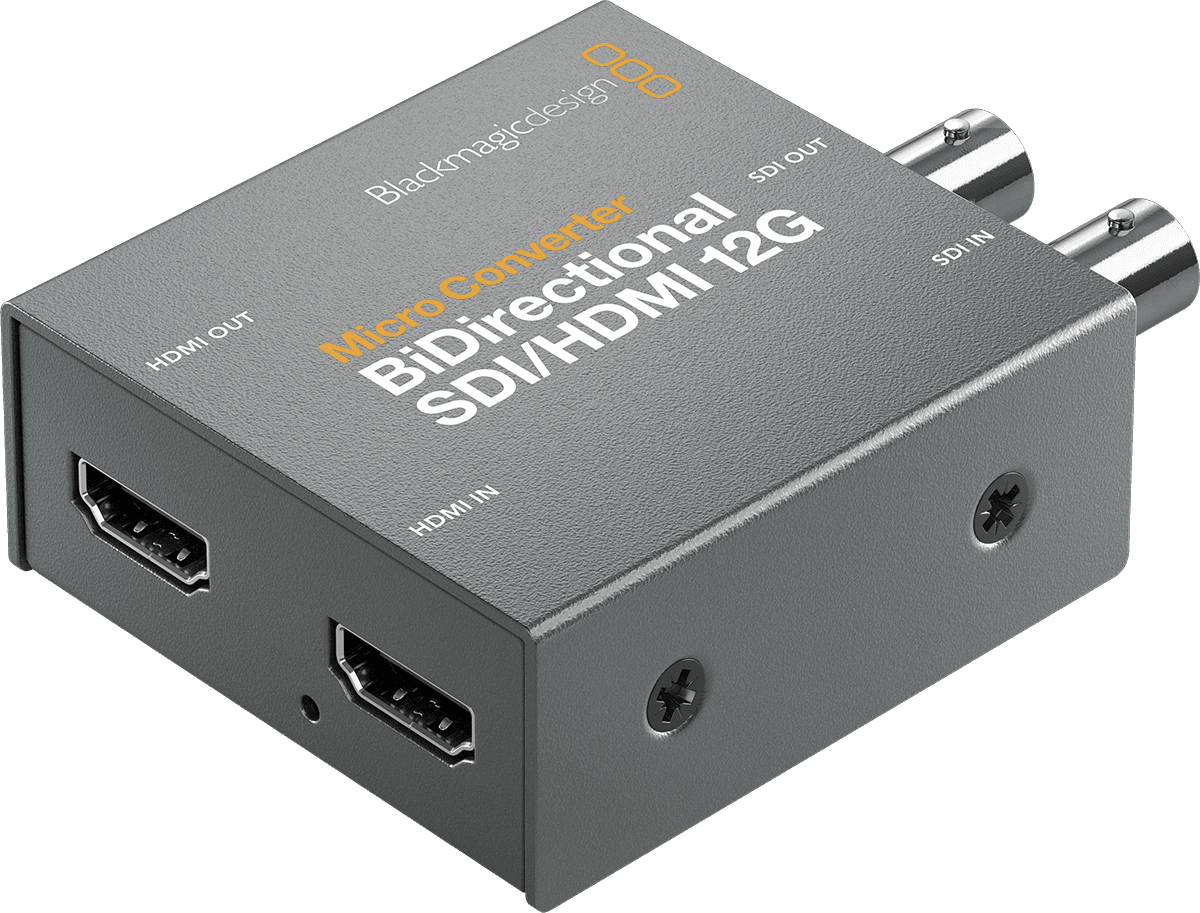

Blackmagic Design Micro Converter Birect SDI/HDMI 12G PSU

Van 3G naar 12G: een Micro Converter ontworpen voor Ultra HD en 4K DCI

Deze Micro Converter BiDirectional SDI/HDMI 12G volgt de evolutie van moderne videoworkflows: waar 3G-converters vooral voldeden aan HD-behoeften, maakt de overstap naar 12G-SDI het mogelijk Ultra HD en 4K DCI signalen via één enkele SDI-verbinding te transporteren, terwijl een grote compatibiliteitsflexibiliteit behouden blijft. Het voordeel is dubbel: het vereenvoudigt de bekabeling en verzekert de integratie tussen broadcast SDI-apparatuur en meer gangbare HDMI-oplossingen (monitoren, recorders, controle schermen).

De "twee converters in één" aanpak (SDI naar HDMI en HDMI naar SDI gelijktijdig) maakt het bijzonder geschikt voor productieketens waar formaten, framerates en standaarden per opdracht kunnen verschillen. De automatische formatenherkenning helpt de configuratietijd te verkorten en fouten bij bronwisselingen te beperken.

Toepassingen: opnames, live, mobiele regie, uitzending

De Micro Converter BiDirectional SDI/HDMI 12G is bedoeld voor gebruikers die camera's, mixers, recorders en monitoren in heterogene omgevingen moeten combineren. Opnames maakt hij het mogelijk een HDMI-uitgang naar SDI te converteren voor nette lange afstand transmissie, terwijl een HDMI-uitgang beschikbaar blijft voor lokale monitoring. Bij live en evenementen is het een essentieel verbindingsinstrument tussen een HDMI-bron (compacte camera, computer, speler) en een SDI-infrastructuur (regie, distributieraster, converters, matrices).

Het microformaat en het lage stroomverbruik maken integratie in een lichte rack, flycase, streamingkoffer of direct op de set eenvoudig. Het is ook een praktische oplossing voor dienstverleners die last-minute beperkingen moeten opvangen: onverwachte formaten, HDMI-schermen voeden, of een bestaande SDI-keten behouden zonder de hele regie te herconfigureren.

Conversie, integratie en instellingen: precisie, LUT en camerabesturing

12G-SDI en HDMI 2.0 conversie: uitgebreide compatibiliteit en automatische detectie

De conversie ondersteunt een breed scala aan normen, van SD tot Ultra HD en 4K DCI, met multi-snelheden (270 Mb, 1.5G, 3G, 6G, 12G). De automatische schakeling en formatenherkenning (SD, HD, 2K DCI, Ultra HD, 4K DCI) vergemakkelijken het gebruik op sets met meerdere bronnen. Ondersteuning voor A/B-niveaus (auto op 3G-SDI ingang en selecteerbaar op uitgang) is cruciaal om compatibel te blijven met variaties in SDI-implementaties.

Kleurmeting en calibratie: laadbare 33-punts LUT

Om te voldoen aan monitoring- en renderingeisen wordt kleurnauwkeurigheid aangegeven als 4:2:2 en de kleurruimte als YUV. De aanwezigheid van een 33-punts LUT die via een utility kan worden geladen maakt het eenvoudiger om het beeld af te stemmen op een opname- of uitzendingomgeving, voor look control, snelle matching of aanpassing aan een productie-pijplijn.

Besturing, tally en updates via USB Type-C

De USB Type-C poort dient voor voeding, configuratie en firmware-updates. Het apparaat ondersteunt bidirectionele conversie met camerabesturing en tally voor Blackmagic Camera, wat integratie in multi-camera setups vereenvoudigt. Instellingen worden gedaan via een utility op MacOS en Windows, om het gedrag van de converter aan te passen en de firmware up-to-date te houden zonder de regie stil te leggen.

Technische specificaties

Accessoires inbegrepen	Externe voeding	Uitgangen	HDMI, 1x SDI
Categorie	TM_categorie001	Voeding	Externe voeding
Vereist stroom	Ja	Consumptie	2.5 W
Maximale conversieresolutie	TM_ResolutionMaxConvertisseurAV001	Gewicht	174 g
Type	Video	Afmetingen (mm)	81 x 59 x 25
Ingangen	HDMI, 1x SDI

SDI video-ingangen	1	Automatische SDI schakeling	detectie SD, HD, 2K DCI, Ultra HD, 4K DCI; A/B niveaus auto op 3G-SDI ingang en selecteerbaar op uitgang
SDI video-uitgangen	automatisch overeenkomstig met HDMI-ingang	SDI kleurprecisie	4:2:2; 33-punts LUT laadbaar via utility
HDMI 2.0 video-ingangen	1 x type A	SDI kleurruimte	YUV
HDMI 2.0 video-uitgangen	1 x type A	SD video-standaarden	525i59.94 NTSC, 625i50 PAL
Updates, configuratie en voeding	USB Type-C	HD video-standaarden	720p50/59.94/60; 1080p23.98/24/25/29.97/30/47.95/48/50/59.94/60; 1080PsF25/29.97/30; 1080i50/59.94/60
Synchronisatie	Ja	2K video-standaarden	2Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60 DCI; 2KPsF25/29.97/30 DCI
SDI snelheden	270 Mb, 1.5G, 3G, 6G, 12G	Ultra HD video-standaarden	2160p23.98/24/25/29.97/30/47.95/48/50/59.94/60
Ondersteuning multi-snelheden	automatische detectie SD, HD, 2K, Ultra HD en 4K	4K video-standaarden	4Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60 DCI
SDI conformiteit	SMPTE 259M, 292M, 296M, 424M, 425M, 2081-1, 2081-10, 2082-1, 2082-10, 2084, 2108-1	HDMI video-standaarden	SD 525i59.94 NTSC, 625i50 PAL; 720p50/59.94/60; 1080p23.98/24/25/29.97/30/47.95/48/50/59.94/60; 1080i50/59.94/60; 2160p23.
SDI video-aansluitingen	schakelbaar SD, 720p, 1080i, 1080p, 2K DCI, Ultra HD, 4K DCI
