CopperSound Breadboard Deluxe
Estimated Shipping Widget will be displayed here!
- Dit artikel heeft 3 jaar garantie
Kan de beschikbaarheid van de afhaling niet laden
Informatie
Informatie
Fabrikantinformatie
Fabrikantinformatie
CopperSound
------------------------
Veiligheidsverantwoordelijke:
Filling Distribution
E-mail:
Adres:
Een breadboard ontworpen voor de DIY "pedal builder": de meest complete versie van het assortiment
In de DIY-wereld is het breadboard (soldeervrije testplaat) de belangrijkste stap om van een schema naar een werkend circuit te gaan, zonder meteen een PCB te maken. De CopperSound Breadboard Deluxe volgt dit principe, maar past het aan de zeer concrete eisen van de gitaarpedaal aan: snelle aansluitingen, A/B-tests, eenvoudige voeding en een stabiele ergonomie voor het werk.
Binnen de CopperSound-familie is de Deluxe -versie de meest ambitieuze: het behoudt de eenvoud van een breadboard, terwijl het een stereo -benadering en een Expression TRS -aansluiting toevoegt om veel verder te gaan dan klassieke mono prototypes.
Voor wie, voor welke projecten, in welke contexten?
De Breadboard Deluxe is bedoeld voor muzikanten-klussers, modders, studenten audio-elektronica en iedereen die pedalen wil ontwerpen (of begrijpen): overdrive, fuzz, boost, EQ, maar ook veeleisendere architecturen zoals stereo en dubbele kanalen.
Op een werkbank bespaart het kostbare tijd: je bouwt, luistert en corrigeert. In een "pedalboard"-context kan het ook dienen als test- en validatiestation voordat je een circuit in een behuizing vastlegt, vooral wanneer je zoekt naar de juiste balans tussen uitgangsniveau, ruis, headroom en dynamische respons.
Functionaliteiten en ergonomie: alles is al klaar om te bedraden, voeden en vergelijken

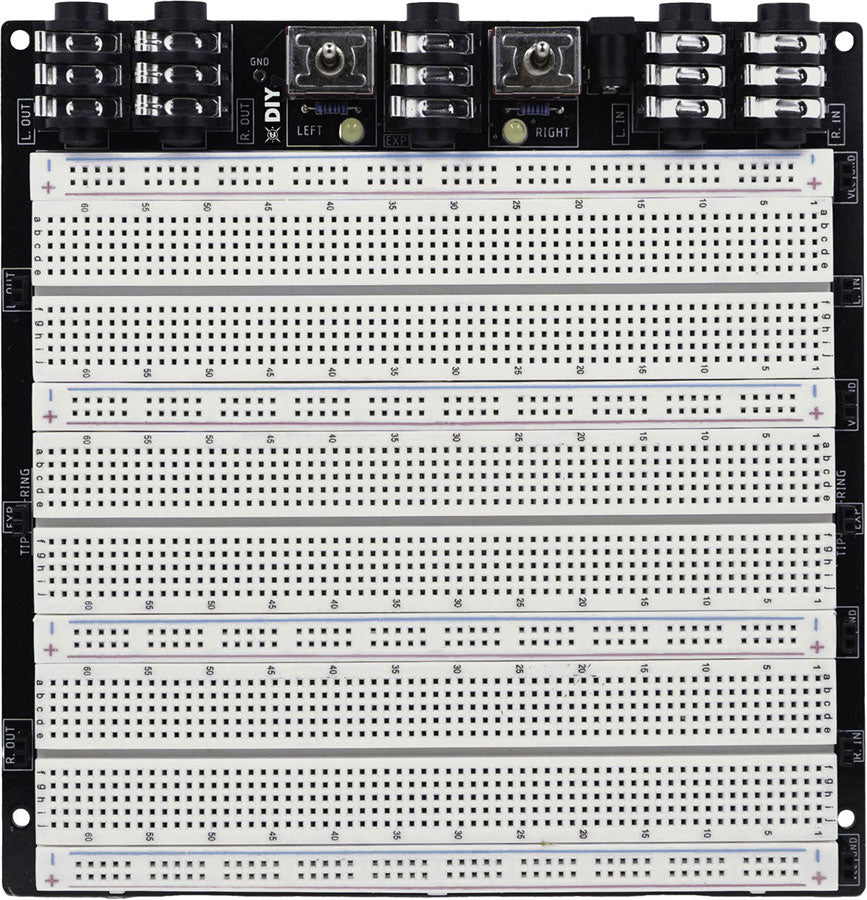

Het sterke punt van dit breadboard is de integratie: in plaats van adapters en losse kabels te stapelen, heb je een interface ontworpen als een "effectpedaal". De audio jacks zijn al aanwezig, de voedingsjack zit op de juiste plek, en de bypass switches maken het mogelijk om direct je directe signaal en je circuit te vergelijken.
De Deluxe-versie voegt een dubbelkanaal -logica toe: je kunt in stereo werken, of twee aparte paden behandelen (bijvoorbeeld twee drive-trappen) en deze onafhankelijk evalueren. De Expression TRS -aansluiting maakt het mogelijk om controle-ingangen te prototypen, zeer nuttig voor moderne effecten (blend gestuurd, depth, rate, filter, enz.).
De geïntegreerde headers vereenvoudigen de distributie naar de voedingsrails en het signaalverkeer, en de montagegaten helpen om de plaat op een werkoppervlak te bevestigen voor een nette en betrouwbare bedrading tijdens iteraties.
De klank
De CopperSound Breadboard Deluxe is geen effect: het voegt zelf geen "kleur" toe. Het voordeel is dat je precies kunt horen wat je circuit met het signaal doet, en directe vergelijkingen kunt maken via de bypass. Resultaat: je beoordeelt beter de dynamiek, het niveau, compressie, karakter en achtergrondruis van een prototype, zonder tijd te verliezen aan aansluitingen.
In stereo kun je de consistentie tussen kanalen valideren (niveau, frequentierespons, breedtegevoel) en gemakkelijker verschillen in gedrag opsporen tussen twee secties die op papier identiek zijn.
Technische specificaties
| Formaat | Plat |
| Type | sector |
| Gebruik | sta_des_gui_ele |
| Versie | Deluxe |
| Aantal punten | 2.290 punten |
| Ontwerp | breadboardsecties met genummerde rijen en kolommen om het plaatsen van componenten te vergemakkelijken |
| Werking | mono en stereo (afhankelijk van bedrading en gebruikte sectie) |
| Bedrading | tip/ring voor expression, sleeve verbonden met massa |
| Schakeling | true bypass via 3PDT switches |
| Deluxe versie | onafhankelijke bypass voor linker- en rechterkanaal |
| Indicatie | 2 LEDs status (één per kanaal) met stroombegrenzingsweerstand |
| Geïntegreerde voedingsjack | 9V DC, negatieve center, Boss-type formaat (2,1mm) |
| LED-indicatie | werking mogelijk tot 18V voor het LED-gedeelte (via stroombegrenzingsweerstand) |
| Vereiste spanning | 9V DC (negatieve center) |
| Aanbevolen stroom | zorg voor een voeding die tot 1000 mA kan leveren om aan de behoeften van het geprototypte circuit te voldoen (werkelijk verbruik hangt af van de opstelling) |
Questions fréquentes
Maakt de CopperSound Breadboard Deluxe het mogelijk om een stereo-circuit te prototypen?
De Deluxe-configuratie biedt twee kanalen, links en rechts, die in stereo kunnen worden gebruikt afhankelijk van de bedrading. Elk kanaal heeft een onafhankelijke bypass en een status-LED. Deze architectuur maakt het ook mogelijk om twee gescheiden signaalpaden te testen.
Welke voeding is vereist voor de Breadboard Deluxe?
De vereiste voeding is 9 V DC met negatieve center, via een 2,1 mm Boss-connector. Een voeding die tot 1000 mA kan leveren wordt aanbevolen om in de behoeften van het geprototypte circuit te voorzien.
Kan er een expression-pedaal worden aangesloten?
Een Expression TRS-aansluiting is geïntegreerd, met tip en ring voor controle en sleeve verbonden met de massa.
Hoeveel aansluitpunten zijn beschikbaar?
De plaat bevat 2290 punten verdeeld in secties met genummerde rijen en kolommen. Deze indeling vergemakkelijkt de plaatsing van componenten en het volgen van de bedrading op de werkbank.
Hoe kan het prototypecircuit worden vergeleken met het directe signaal?
Twee 3PDT-schakelaars zorgen voor de bypass-omschakeling. Bij de Deluxe-versie kan de vergelijking onafhankelijk op de linker- en rechterkanalen worden uitgevoerd.
