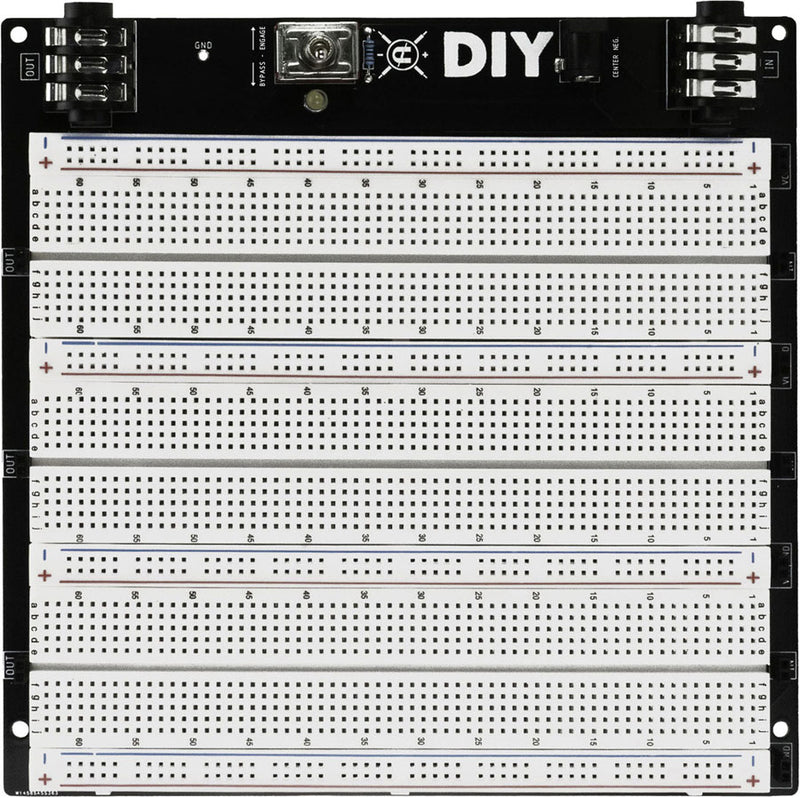

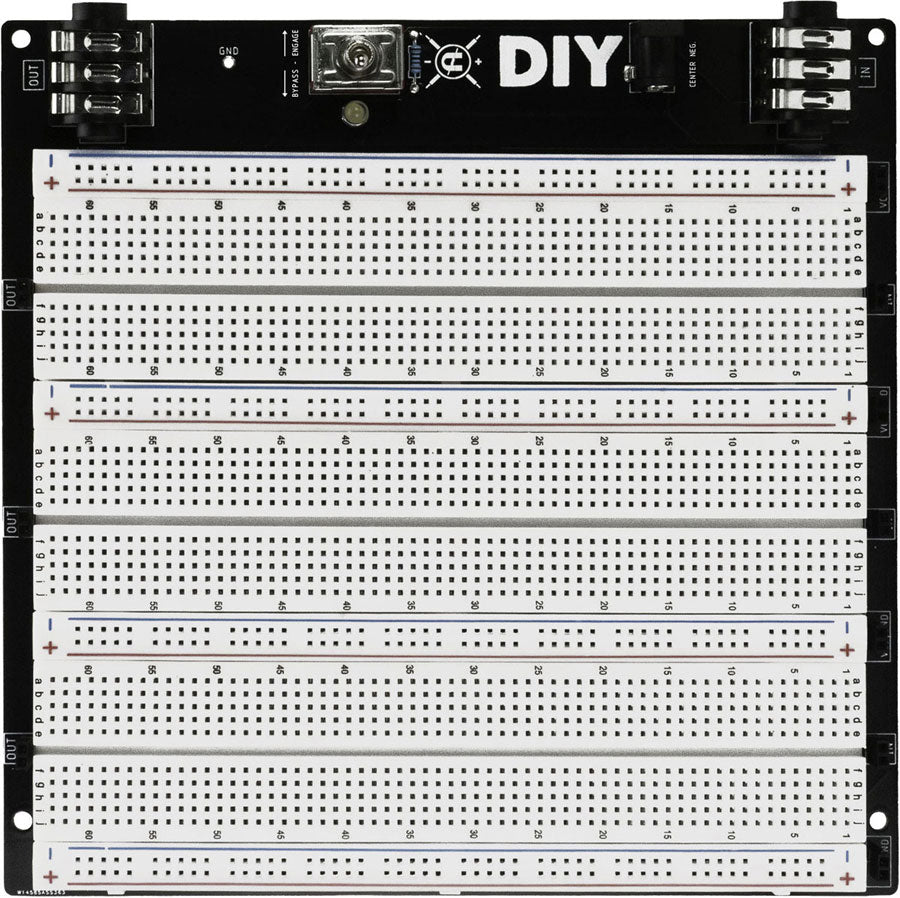

CopperSound Breadboard Large

Van klassieke breadboarding naar pedaalgerichte prototyping

De breadboard (soldeervrije proefplaat) is een van de meest gebruikte tools in de elektronica om snel van een schema naar een werkend circuit te gaan, en vervolgens het ontwerp te verfijnen met A/B-tests. In de wereld van gitaarpedalen is deze aanpak zeer waardevol: je kunt in enkele minuten de gain aanpassen, een filter wijzigen, een andere clipping diode of een andere buffertap proberen. De CopperSound Breadboard Large volgt deze "builder-friendly" logica met een reeks formaten die zijn afgestemd op audiomontages, en een integratie van essentiële elementen (ingang, uitgang, voeding, bypass, LED) om zwevende verbindingen en slechte contacten te beperken.

Voor wie en in welke context?

Dit Large model richt zich op doe-het-zelvers gitaristen, audio-elektronica studenten, technici en DIY-liefhebbers die snel en netjes willen prototypen. Het is geschikt voor zowel de beginner die een stap-voor-stap schema volgt (en leert een layout te lezen en de rol van elk component te begrijpen) als de ervaren builder die iteraties uitvoert om ruis, dynamiek en headroom te optimaliseren.

Op een werkbank, in de werkplaats, studio of tijdens een R&D "pedalboard" sessie wordt het een test hub: je sluit de gitaar en versterker aan, activeert de bypass om direct het directe signaal en het circuit signaal te vergelijken, en valideert je keuzes voordat je overstapt op een gesoldeerde versie (stripboard, veroboard, turret, PCB).

Functionaliteiten en ontwerp: ontworpen voor snel bedraden en beter testen

De CopperSound Breadboard Large is een geïntegreerde oplossing: de audio- en voedingsconnecties zijn reeds gemonteerd, en verbindingspunten vergemakkelijken de koppeling tussen de breadboard rails en de interface (ingang, uitgang, voeding). De true bypass schakelaar maakt onmiddellijke vergelijking mogelijk onder echte speelomstandigheden, terwijl de status-LED een duidelijke visuele indicatie geeft wanneer je het circuit activeert.

Met zijn grote capaciteit is deze versie bijzonder geschikt voor ambitieuzere prototypes: ketens van meerdere trappen (buffer, gain, toonregeling, volume), dubbele filtering, complexere equalizers of meerdere waardetests zonder ruimtegebrek. In de praktijk helpt het Large formaat ook om de bedrading overzichtelijker te houden (kortere jumpers, ruimere plaatsing), wat de betrouwbaarheid tijdens het debuggen verbetert.

De klank

Een breadboard is geen effect op zich: het "klinkt" niet als een overdrive of delay, het onthult het gedrag van het circuit dat je erop bouwt. Het voordeel van de CopperSound Breadboard Large qua klank ligt dus in het testcomfort en de herhaalbaarheid : true bypass om direct de impact van het circuit op attack, dynamiek en frequentiekarakter te beoordelen, en een formaat dat groot genoeg is om massa's en routing netter te organiseren. Resultaat: je besteedt minder tijd aan het bestrijden van instabiele verbindingen en meer tijd aan het verfijnen van de sound (clipping, compressie, helderheid, mid-bass) tot je precies de respons onder je vingers hebt die je zoekt.

Technische specificaties

Formaat

bureaublad

Gebruik

sta_des_bas_ele, sta_des_gui_ele

Type	DIY breadboard voor prototyping van gitaarpedaal schakelingen	Mini	400 punten (Mono)
Capaciteit	2290 punten	Small	830 punten (Mono)
Configuratie	Mono	Medium	1.560 punten (Mono)
Indeling	3 secties van 630 punten (verdeeld over 3 DIP kanalen)	Large	2.290 punten (Mono)
Totaal terminal strip zone	1890 punten	Deluxe	2.290 punten (Mono, Stereo, Expression TRS)
Voedingsbus	400 punten	Vooruit uitgeruste breadboard	audio jacks, voedingsaansluiting, voetschakelaar bypass, LED
Audio-ingang	6.35mm Jack	Voeding	niet inbegrepen
Audio-uitgang	6.35mm Jack	Benodigde spanning	9V DC (negatieve center, 2.1 mm aansluiting)
Voedingsaansluiting	2.1 mm formaat, negatieve center polariteit (standaard pedalen)	Maximale spanning voor LED indicator (met ingebouwde begrenzingsweerstand)	tot 18V
Bypass	voetschakelaar type true bypass (3PDT)	Verbruik	afhankelijk van het geprototypeerde circuit; de LED indicator voegt een laag verbruik toe (typisch 2 tot 10 mA afhankelijk van de schakeling)
Indicator	geïntegreerde status-LED
