CopperSound Substitutiedoos voor filmcondensatoren

Een box ontworpen voor experimenteren, binnen een "substitution box" serie gericht op DIY

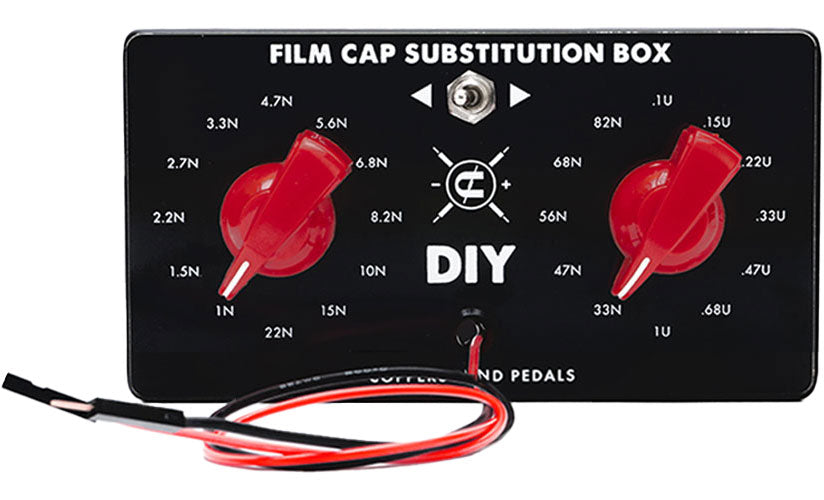

De COPPERSOUND Substitution Box Film Capacitor volgt een zeer eenvoudige aanpak: het versnellen van testfasen tijdens ontwerp en prototyping. Het principe van de "substitution box" is het samenbrengen van meerdere waarden van hetzelfde type component in één behuizing, om snel opties te vergelijken zonder herhaaldelijk te hoeven manipuleren op de breadboard. Binnen deze serie zijn er verschillende modellen (weerstanden, diodes, keramische condensatoren, elektrolytische condensatoren, transistors), en deze versie is specifiek gewijd aan filmcondensatoren.

Voor wie en voor welke toepassingen in audio, synthesizers en effectpedalen?

Deze substitution box is bedoeld voor ontwerpers, reparateurs en DIY-liefhebbers die sneller waarde keuzes willen maken: fabrikanten van effectpedalen, modders, ontwerpers van voorversterkers, synth modules, of iedereen die analoge schakelingen prototypeert. In audio kan een verandering in capaciteit de afsnijfrequentie van een filter, de respons van een toonregelaar, de hoeveelheid bas die van het ene naar het andere stadium gaat, of het gedrag van een compensatienetwerk beïnvloeden.

Hij is bijzonder nuttig als je "met het oor" wilt vergelijken (door te spelen en een waarde te schakelen), maar ook bij het valideren van een ontwerp met een oscilloscoop of multimeter. In plaats van een doos met componenten te pakken, pootjes te buigen, in te steken, te verwijderen en opnieuw te beginnen, voer je je tests uit met dezelfde bedrading en verander je alleen de geselecteerde waarde.

Functionaliteiten: snelle waardeselectie en vloeiendere workflow op breadboard

De kern van het concept is realtime substitutie. Je plaatst de box in je testomgeving en steekt de draden in de punten van het circuit waar de condensator moet worden aangesloten. Vervolgens wissel je van waarde om direct het effect op de circuitrespons te zien, zonder constant het onderdeel van de breadboard te hoeven verwijderen en vervangen.

Ideaal om opties te vergelijken zonder de opstelling te breken

Bij prototyping komt tijdverlies niet alleen door het vervangen van componenten, maar ook door fouten (slechte contacten, beschadigde pootjes, verkeerd geplaatste componenten in andere families, of verkeerd afgelezen waarden). Een substitution box houdt de opstelling stabiel en laat je focussen op het resultaat. Deze aanpak wordt zeer gewaardeerd als je een waardegebied verkent om "het juiste punt te vinden" voordat je een BOM vastlegt.

Filmcondensatoren: een gangbare keuze in audio

Filmcondensatoren worden vaak gebruikt in audiosignaalpaden voor koppeling en filtering, en in vele toonregelnetwerken. Deze speciale Substitution Box helpt je typische ontwerpwaarden te doorlopen om snel te beslissen of je meer bas wilt, een hogere afsnijfrequentie, of een soepelere overgang tussen twee stadia. Het feit dat de box al geassembleerd is, vereenvoudigt ook de opstelling: je hoeft het gereedschap niet eerst te bouwen voordat je het gebruikt.

Technische specificaties

Gebruik

sta_des_gui_ele

kleur

Zwart

Substitution box	filmcondensatoren	Weerstanden	24 waarden (van 10 ohm tot 1 MOhm)
Product geleverd	volledig geassembleerd	Diodes	24 paren (kleinsignaal, zener, Schottky, MOSFET, germanium)
Aantal waarden	24	Keramische condensatoren	24 waarden (van 1 pF tot 820 pF, 50 V)
Waarde bereik	1 nF tot 1 uF	Elektrolytische condensatoren	24 waarden (van 1 uF tot 470 uF, 25 V)
Nominale spanning	63 V	Transistors	12 verschillende NPN BJT, 6 N-kanaal JFET, 6 N-kanaal MOSFET
