Definitive Audio AMP UHF

Een oplossing ontworpen voor UHF antennedistributie in professionele omgevingen

Op het podium, tijdens tours of in vaste installaties worden HF/UHF-systemen betrouwbaarder wanneer de antenne niet langer "ondergaan" wordt achter een rack, maar strategisch gepositioneerd en netjes verdeeld naar de ontvangers. De AMP UHF volgt deze logica: het centraliseren van de ontvangst via twee directionele antennes en het transporteren van het RF-signaal via een A/B distributie naar meerdere ontvangers. Resultaat: nettere bekabeling, een coherente opstelling en constantere prestaties wanneer de omstandigheden veeleisend worden (afstand, obstakels, RF-dichtheid).

Voor wie en voor welke toepassingen?

De AMP UHF is bedoeld voor geluidsingenieurs, technici, evenementenleveranciers en integratoren die meerdere draadloze microfoonsystemen gebruiken en de ontvangst willen beveiligen zonder het aantal antennes per ontvanger te vermenigvuldigen. Het is ook ideaal voor omgevingen waar het rack ver van het speelgebied staat (tv-studio's, gebedshuizen, conferentiezalen, podia met een drukke backline), omdat de antennes op de beste plek kunnen worden geplaatst en via de meegeleverde kabels aan het systeem kunnen worden verbonden.

Belangrijke functies: bereik, distributie en gaincontrole

RF-distributie naar meerdere ontvangers

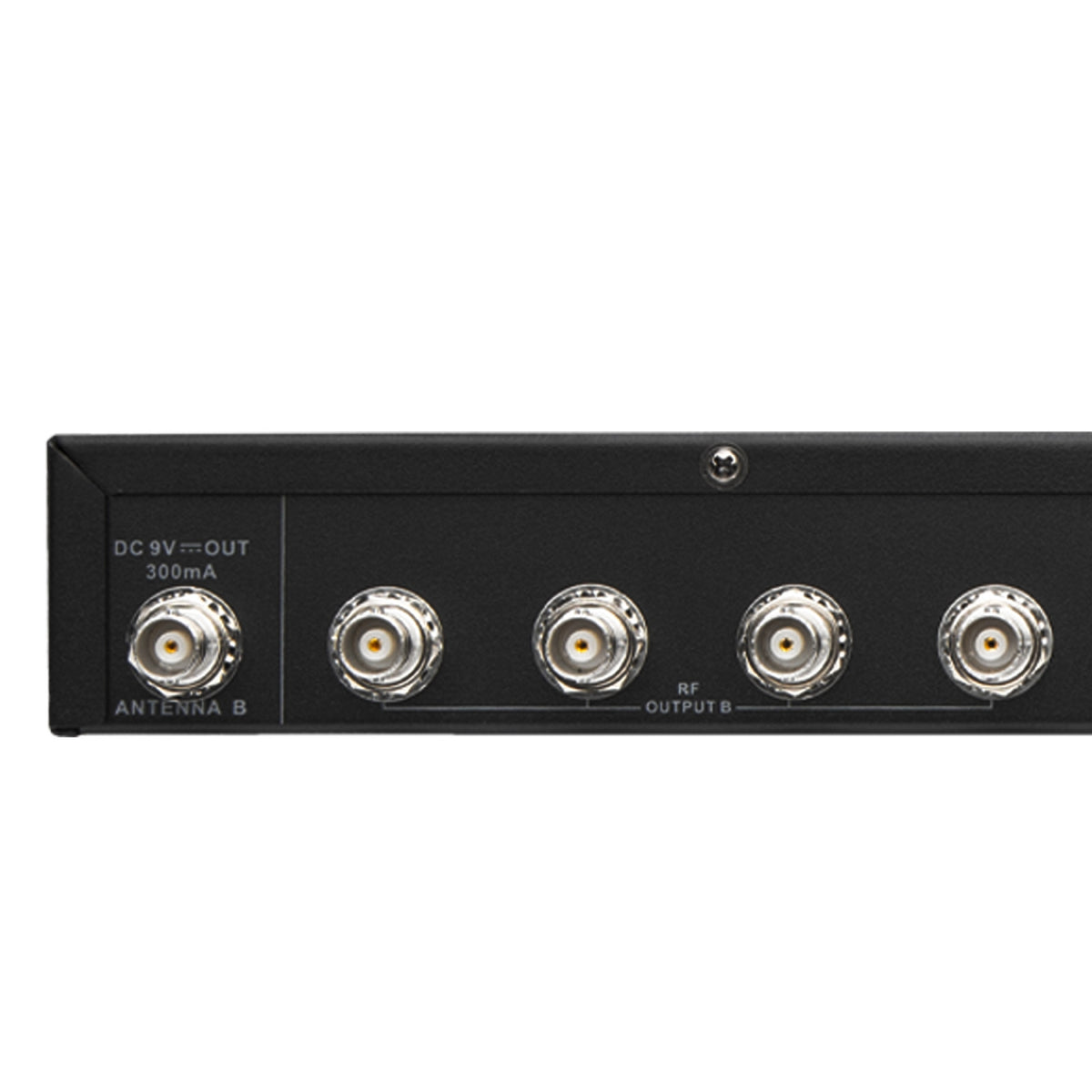

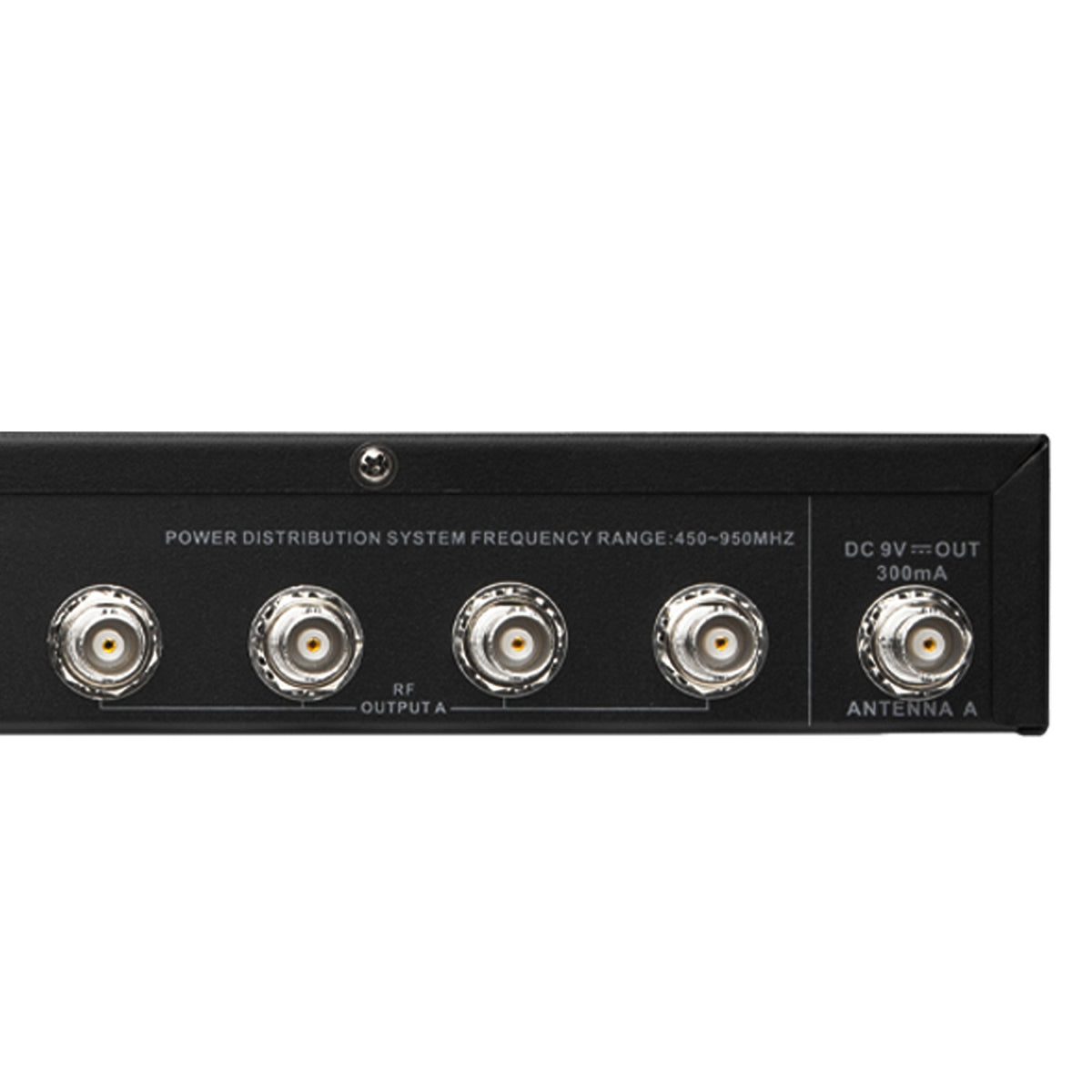

Het systeem fungeert als een breedband UHF antennedistributeur : de antenne-ingangen A en B (BNC) worden verdeeld naar 4 RF-uitgangen A en 4 RF-uitgangen B (BNC). Deze A/B-architectuur is bijzonder nuttig voor diversity-ontvangstconfiguraties, gangbaar bij draadloze ontvangers, om uitval te beperken en de signaalcontinuïteit te verbeteren.

Ingebouwde versterker ter compensatie van signaaldeling

Het splitsen van een RF-signaal naar meerdere uitgangen veroorzaakt natuurlijk verlies. De AMP UHF bevat een versterker die is ontworpen om de verliezen door distributie te compenseren, zodat een bruikbaar signaalniveau behouden blijft op elke aangesloten ontvanger, vooral wanneer de kabels langer worden en de RF-omgeving complexer is.

Directionele antennes en gainregeling

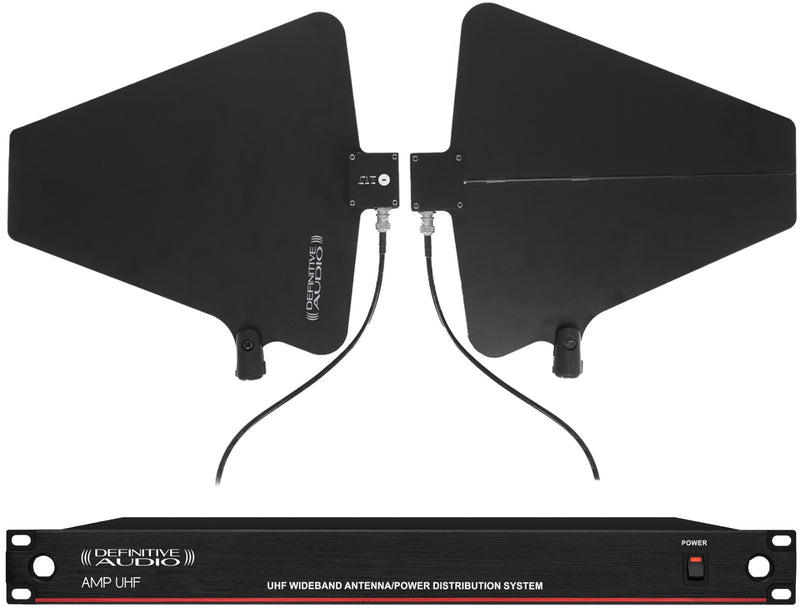

De meegeleverde 2 directionele antennes zijn ontworpen om te werken over een breed UHF-bereik, met een gainselectie (0 dB / 3 dB / 12 dB). Deze instelling maakt het mogelijk de ontvangst aan te passen: de gain verlagen wanneer de omgeving zeer druk is of de zenders dichtbij zijn, of verhogen wanneer afstand en podiumomstandigheden dit vereisen. Met hun antennegain van 7,5 dB en een bandbreedte van 500 MHz bieden ze een solide basis voor veelzijdige setups.

Eenvoudige integratie in rack en meegeleverde bekabeling

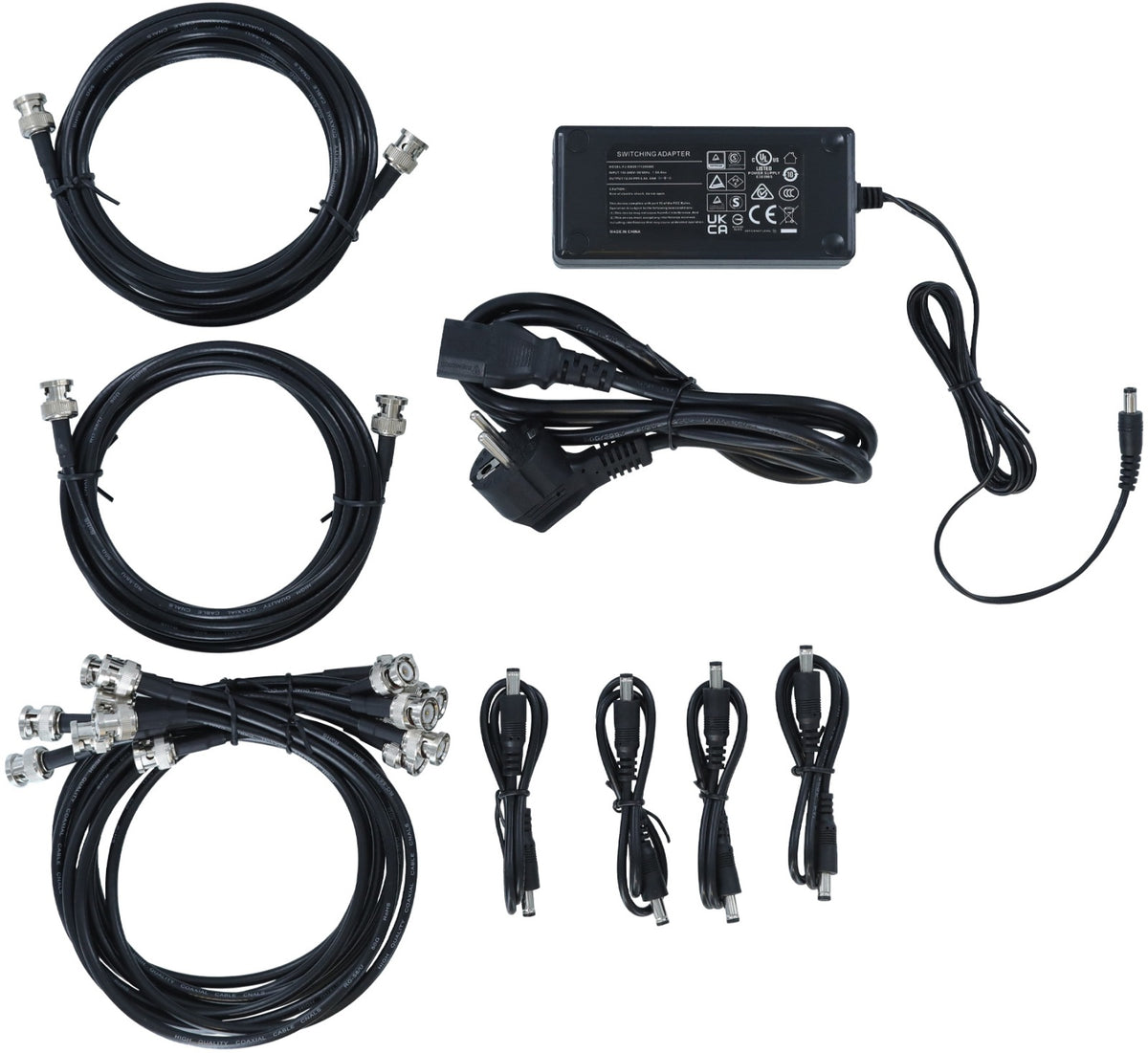

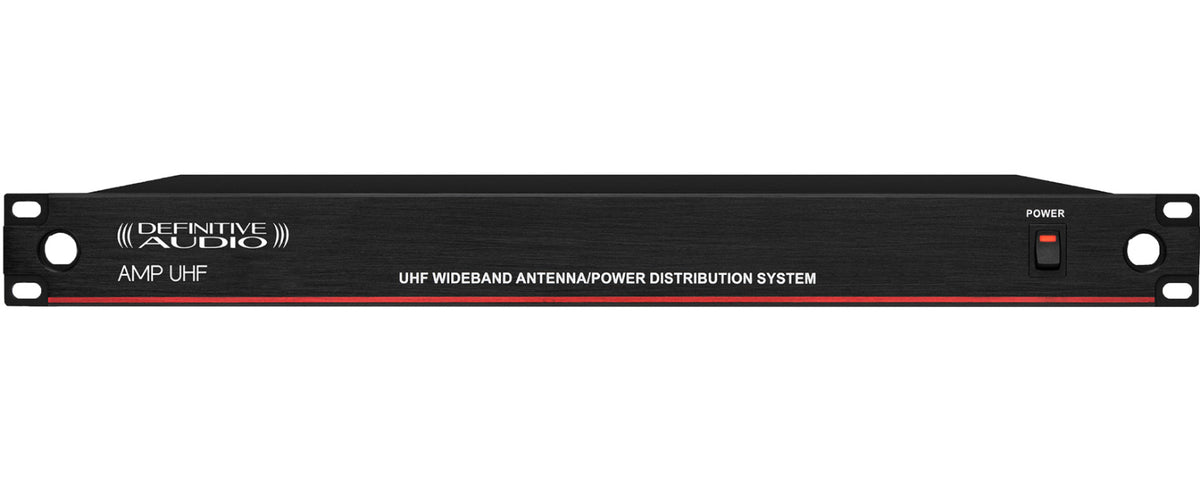

Het formaat en de 19'' rackmontage vergemakkelijken de integratie in flightcases of technische racks. Voor een snelle installatie bevat de set 8 BNC-kabels van 0,5 m om de RF-uitgangen aan de ontvangers te koppelen, evenals 2 kabels van 3 m om de antennes te verbinden. De BNC-connectoren zorgen voor een betrouwbare verbinding, geschikt voor de eisen van het veld en herhaaldelijk monteren/demonteren.

Technische specificaties

Categorie

ontvanger

Frequentiebereik	470 tot 960 MHz	RF-uitgangen B	4 x BNC

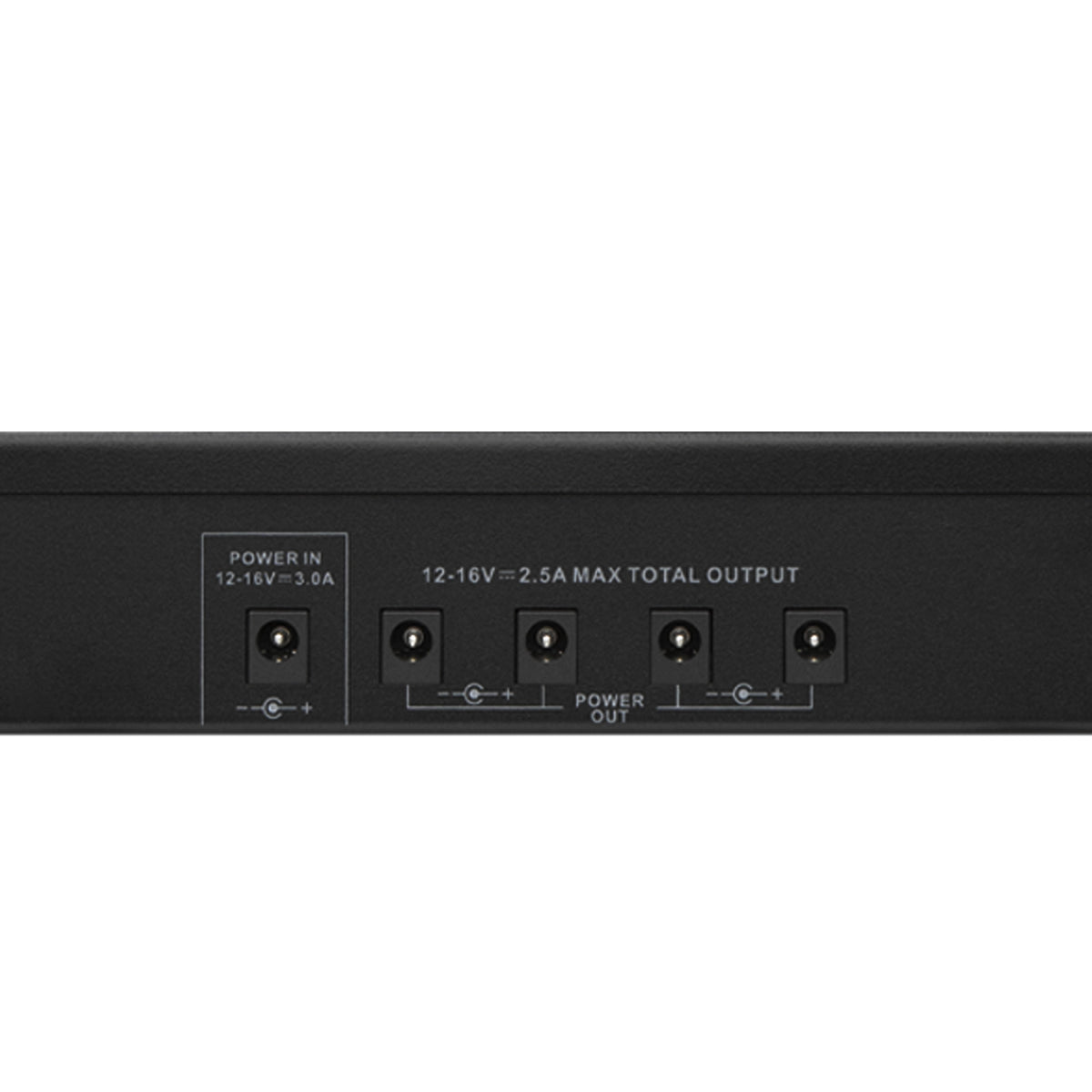

Bandbreedte	500 MHz	Voeding	DC 12V
Antennegain	7,5 dB	Afmetingen unit (ontvanger)	48 x 16,5 x 4,5 cm
Gainselector op antennes	0 dB (min) / 3 dB (mid) / 12 dB (max)	Gewicht unit (ontvanger)	1,95 kg
Ingangsimpedantie	50 Ohm	Afmetingen antenne (per stuk)	34 x 31 x 1 cm
Uitgangsimpedantie	50 Ohm	Gewicht antenne (per stuk)	0,35 kg
Antenneconnectoren A en B	BNC	8 BNC-kabels meegeleverd	0,5 m
RF-uitgangen A	4 x BNC	2 kabels voor antenneverbinding meegeleverd	3 m
