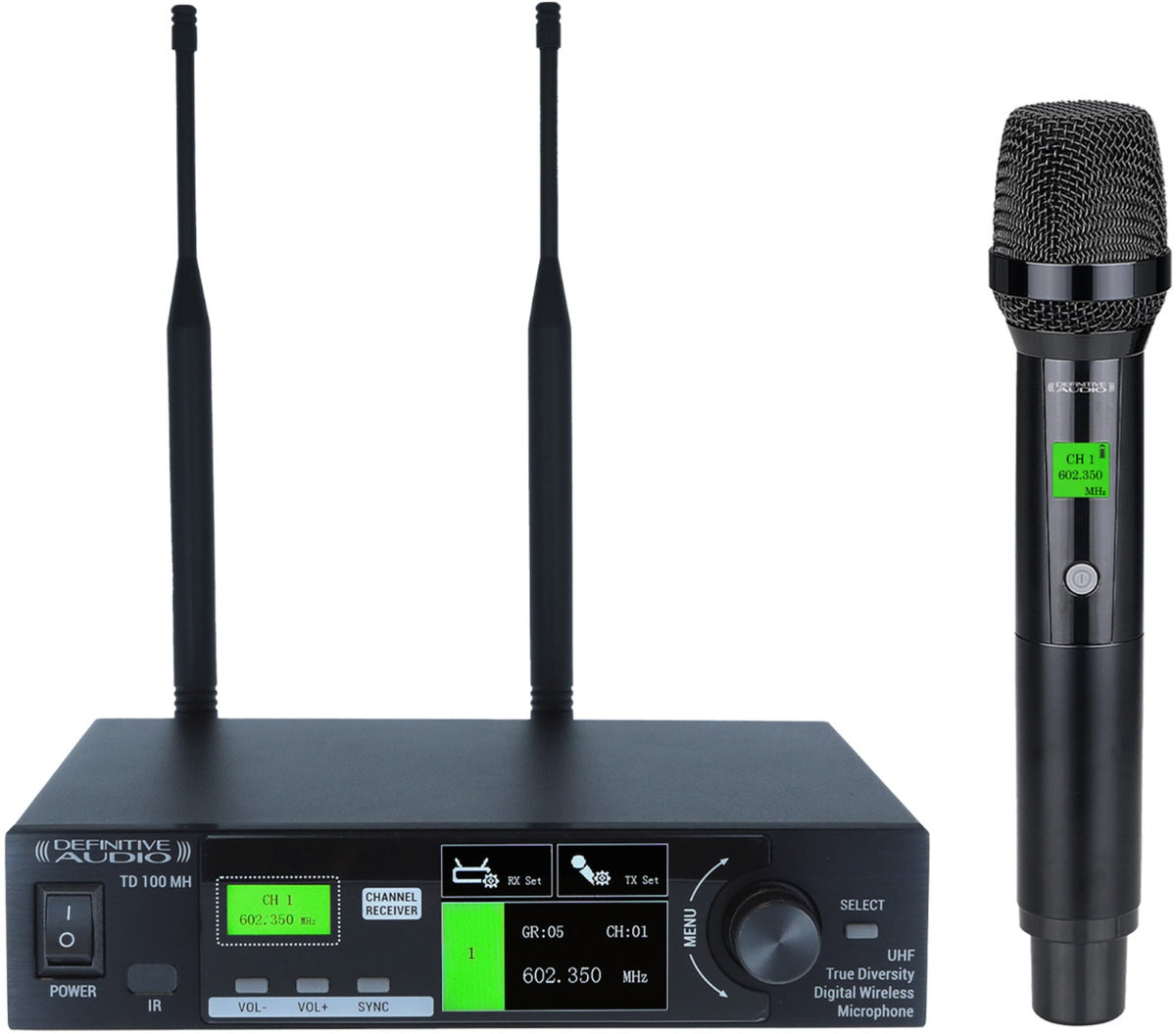

Definitive Audio Td 100 Mh

De essentie van de UHF True Diversity draadloze handheld microfoon 580 - 608 MHz

• UHF True Diversity ontvangst met PLL-synthese: frequentiestabiliteit, betere robuustheid tegen wegvallen en lage harmonische straling.
• ACT-synchronisatie via infrarood voor snelle koppeling van zender en ontvanger zonder complexe instellingen.
• Geïntegreerde audiobewerking met 7-bands instelbare equalizer en cardioïde capsule voor een beter verstaanbare stem op het podium.

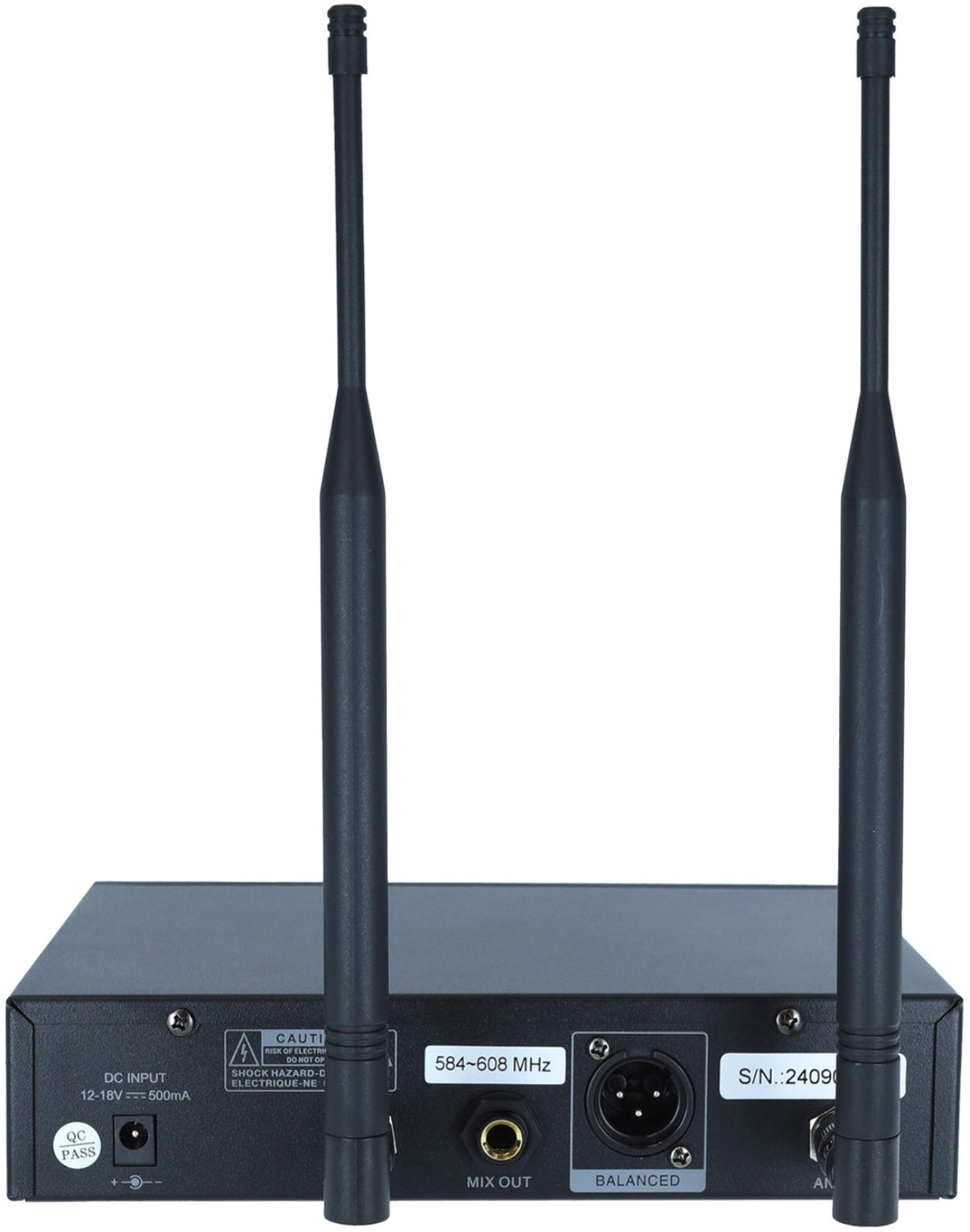

• Eenvoudige integratie : 1U half-rack chassis met meegeleverde rackbeugels, symmetrische XLR-uitgangen en symmetrische Jack "Mix Out" uitgang.

Een UHF-platform ontworpen voor stabiliteit en frequentiecompatibiliteit

Dit systeem maakt gebruik van een UHF -transmissie en een frequentiesynthesecircuit met PLL-fasevergrendeling, een gewaardeerde keuze vanwege de stabiliteit onder reële omstandigheden (temperatuurschommelingen, lange optredens, drukke RF-omgevingen). Het ontwerp met frequentiegroepen (meerdere vooraf gedefinieerde groepen) helpt sneller een geschikte configuratie te vinden voor uw gebruiksgebied. Het afstembereik kan oplopen tot 50 MHz, met tot 2000 schakelbare frequenties (afhankelijk van de regio), wat de co-existentie met andere draadloze systemen vergemakkelijkt.

Voor wie en voor welke toepassingen is deze draadloze microfoon het meest geschikt?

Deze handheld microfoon is bedoeld voor zangers, presentatoren, sprekers en technische teams die op zoek zijn naar een veelzijdig UHF-systeem voor het podium, mobiele geluidsversterking, gebedsruimtes of multifunctionele zalen. De cardioïde capsule bevordert het opnemen van de stem van voren, terwijl het geluid van achteren wordt beperkt, wat helpt om de helderheid te verbeteren en feedback beter te beheersen afhankelijk van de configuratie.

Het opgegeven bereik is 60 m in lineaire afstand. Zoals bij elk RF-systeem hangt het werkelijke bereik sterk af van de omgeving (absorptie, reflectie, RF-interferenties), de positie van de antennes en de dichtheid van aanwezige signalen.

Belangrijke functies: controle, display en RF-beheer

True Diversity en geïntegreerde antenneverdeling

De True Diversity ontvangst maakt gebruik van twee antennes om de signaalcontinuïteit te verbeteren door de beste ontvangst te kiezen. Het systeem bevat ook een antennedistributie om interferentie door wederzijdse straling te verminderen, wat nuttig is in veeleisende RF-omgevingen.

ACT via infrarood: snelle synchronisatie

De ACT -functie maakt draadloze synchronisatie van de zender mogelijk via een infrarood interface. Deze methode versnelt de ingebruikname, vooral bij podiumwisselingen, wisselende sprekers of wanneer meerdere frequenties snel beheerd moeten worden.

Kleurendisplays en leesbaarheid in gebruik

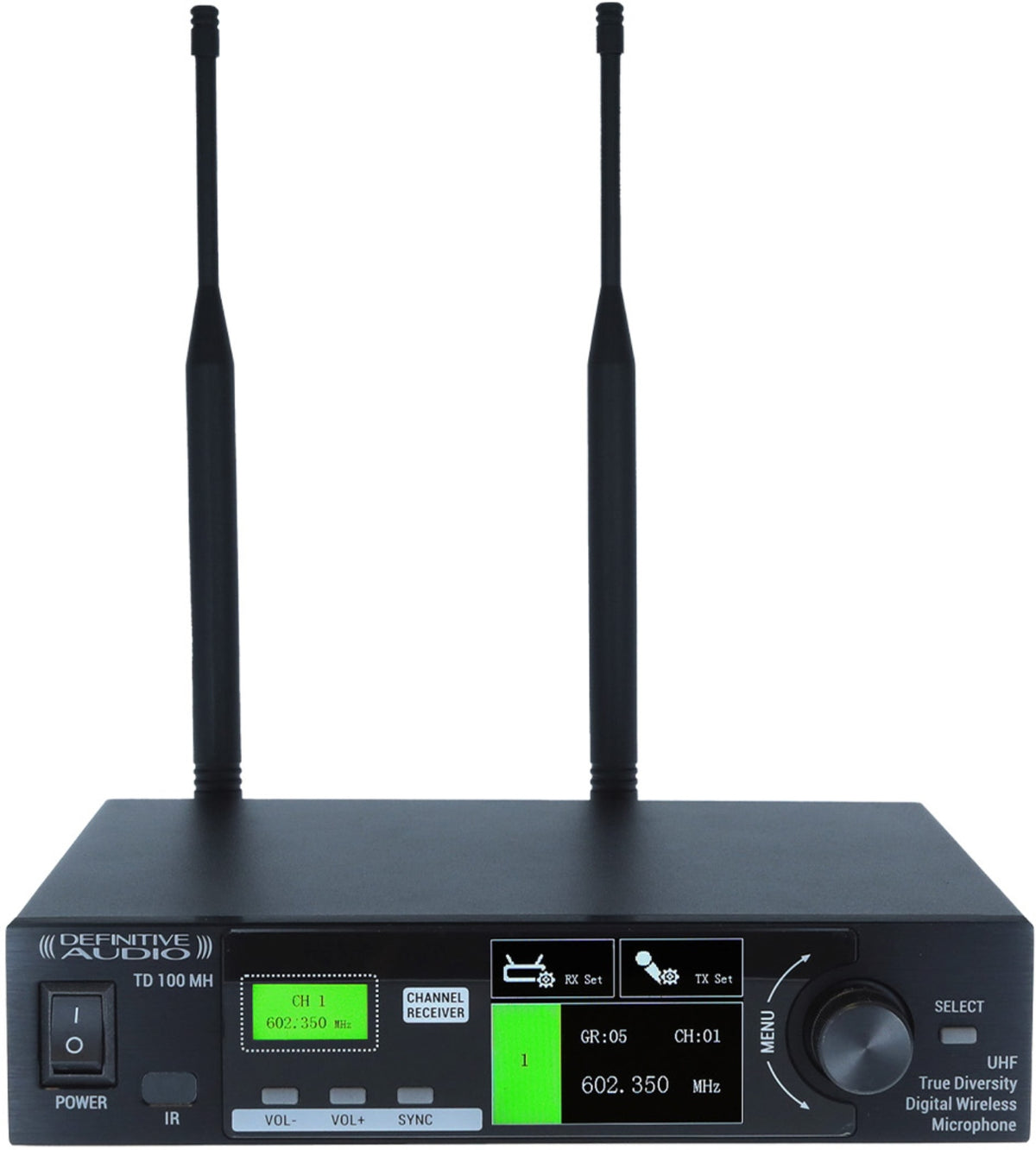

Het systeem beschikt over een kleur-LCD-scherm aan de ontvangerzijde en een kleur-LCD-scherm op de microfoon. De achtergrondkleur is instelbaar en het display van de zender kan worden aangepast in overeenstemming met dat van de ontvanger. Er is een set weergaven via 1 hoofdcontrole + 4 subkanalen met kleur-LCD voor functieweergave.

Audio: equalizer en frequentierespons

Een 7-bands instelbare equalizer processor is geïntegreerd om het geluid af te stemmen op de stem, het geluidssysteem en het podium (vermindering van resonantie, verbetering van verstaanbaarheid, aanpassing van het lage middengebied). De frequentierespons van het systeem wordt opgegeven van 50 Hz tot 16 kHz met een vlakke respons, en de ontvanger toont een geïntegreerde frequentierespons van 50 Hz tot 18 kHz (plus of min 3 dB).

Technische specificaties

Categorie	Compleet systeem	Microfooncapsule	dynamisch
Directiviteit	cardioide

Type	UHF True Diversity handheld microfoon	Geïntegreerde frequentierespons	50 Hz tot 18 kHz (plus of min 3 dB)
Frequentiebereik	UHF 580 - 608 MHz	Geïntegreerde THD	< 0,5% bij 1 kHz
Circuit	PLL-fasevergrendeling (frequentiesynthese)	Display	LCD + LED
RF-kenmerken	stabiele werking, lage harmonische straling	Chassis	1U half-rack
Frequentiegroepen	meerdere vooraf gedefinieerde groepen compatibel met gebruiksfrequentie	Afmetingen	205 (B) x 46 (H) x 160 (D) mm
Afstembandbreedte	tot 50 MHz	Gewicht	1,70 kg
Aantal schakelbare frequenties	tot 2000 (afhankelijk van regio)	Geïntegreerd antennedistributiesysteem	vermindert interferentie door wederzijdse straling
Equalizer	7-bands instelbare equalizer processor	Antenne	2 afzonderlijke antennes voor betere ontvangst
Synchronisatie	ACT-functie via infraroodinterface	Antennehouders	2
Frequentierespons (systeem)	50 Hz tot 16 kHz, vlakke respons	Uitgang	1 symmetrische XLR-uitgang
Ontvangstkanaal	enkel kanaal	Accessoires	meegeleverde rackbeugels
Oscillatiemodus	PLL-fasevergrendelde frequentiesynthese	Opnamegevoeligheid	vaste gain
Modulatiemodus	FM-modulatie	Zendvermogen	tot 30 mW (afhankelijk van regio)
RF-gevoeligheid	ingang 6 dBuV, S/N > 80 dB	Maximaal zendvermogen	13 dBm (afhankelijk van regio)
Werkbereik	60 m lineaire afstand (werkelijk bereik afhankelijk van RF-omgeving)	Stroomverbruik	< 130 mA
Stille controlemodus	audiocode en ruisvergrendeling	Capsule	cardioïde
