Definitive Audio Td 400 Mh

Waarom blijft UHF True Diversity een betrouwbare keuze voor multi-microfoonconfiguraties?

Bij multi-microfoonconfiguraties is het prioriteit om een stabiel, reproduceerbaar en eenvoudig te gebruiken signaal te verkrijgen, zowel op het podium als tijdens optredens. De UHF-architectuur gecombineerd met een PLL frequentiesynthese voldoet aan deze eis door een nauwkeurige kanaalselectie en regelmatige werkingseigenschappen te garanderen. True Diversity maakt gebruik van twee ontvangstpaden om de betrouwbaarheid te verbeteren wanneer de radio-omgeving complexer wordt (bewegingen, reflecties, obstakels), een cruciaal punt zodra het aantal zenders toeneemt.

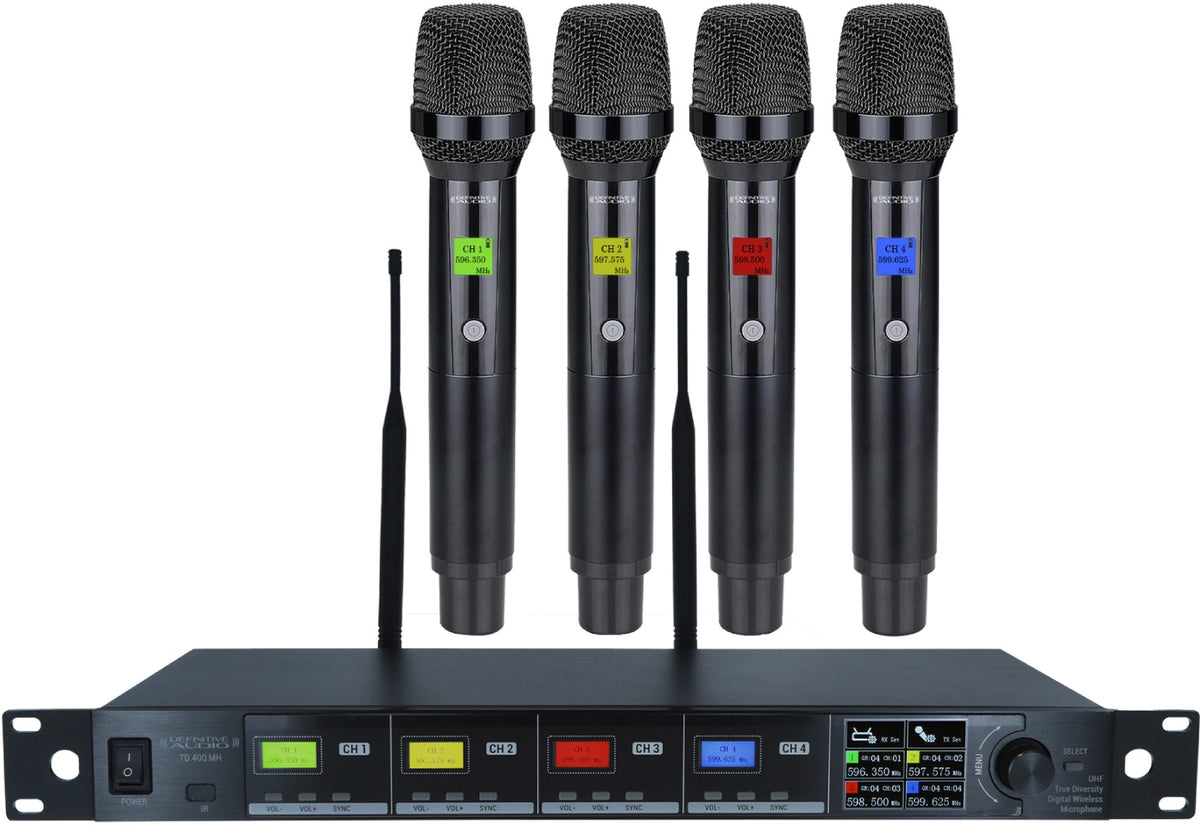

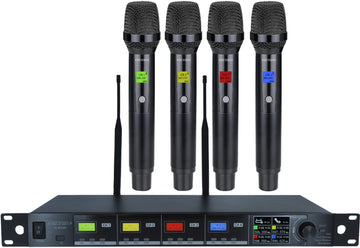

Voor wie is deze 4-handheld microfoon set bedoeld?

Dit systeem is ontworpen voor toepassingen waarbij tot vier stemmen gelijktijdig versterkt moeten worden: animatie, conferentie, multifunctionele zaal, gebedshuizen, verenigingen, zanglessen, bedrijfsinterventies of kleine live bands. Het aangegeven bereik bedraagt 60 m lineaire afstand, wat geschikt is voor compacte podia en indoor evenementen, terwijl het dankzij het 1U rackformaat een nette opstelling behoudt.

Belangrijke functies voor snelle bediening en efficiënte radio management

Ruime afstemming en frequentieorganisatie

De ontvanger biedt een afstembereik tot 50 MHz en tot 2000 schakelbare frequenties (afhankelijk van de regio). Deze marge vergemakkelijkt de aanpassing aan lokale omstandigheden en de co-existentie met andere HF-systemen. De aanwezigheid van een frequentiegroep ontwerp helpt ook bij het structureren van de kanaalconfiguratie.

Eenvoudige synchronisatie van zenders

De ACT functie maakt draadloze synchronisatie van de zender via een infraroodinterface mogelijk. In de praktijk vermindert dit handelingen en versnelt het de ingebruikname, een waardevolle troef bij podiumwisselingen of tijdelijke installaties.

Controle en leesbaarheid onder reële omstandigheden

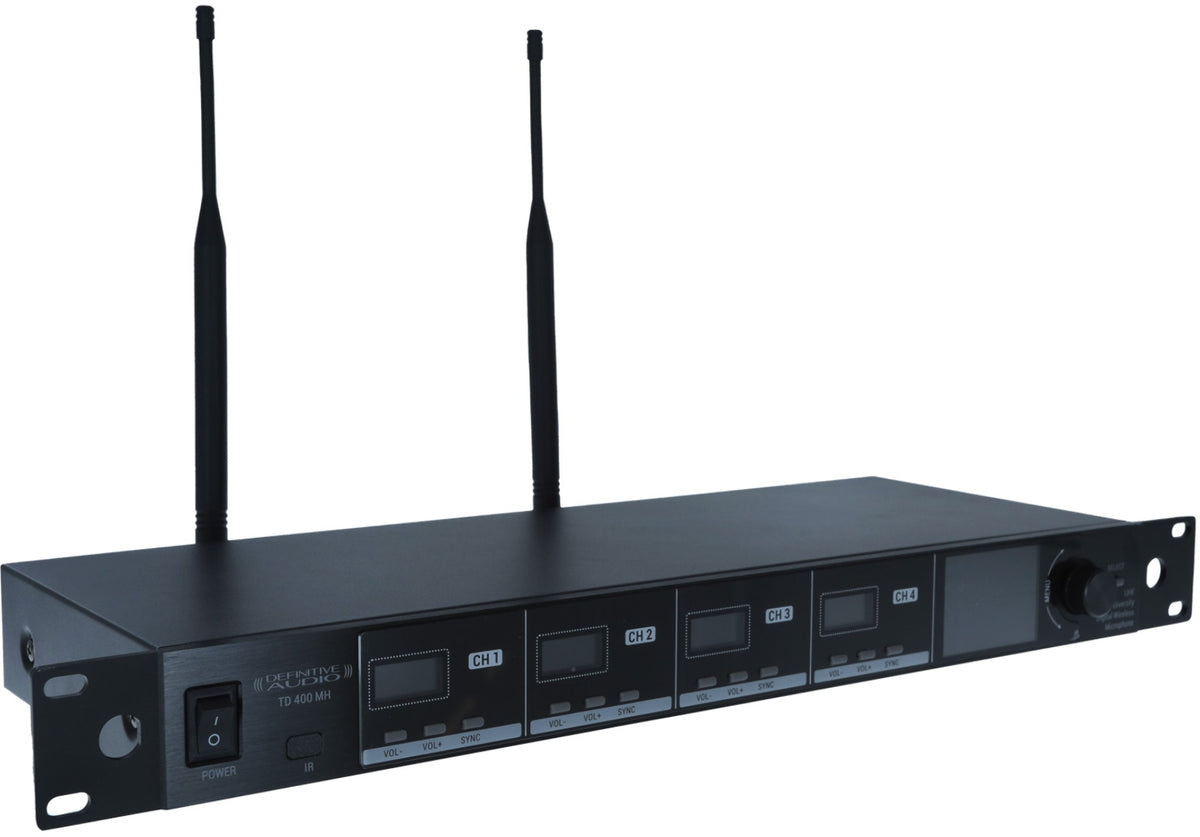

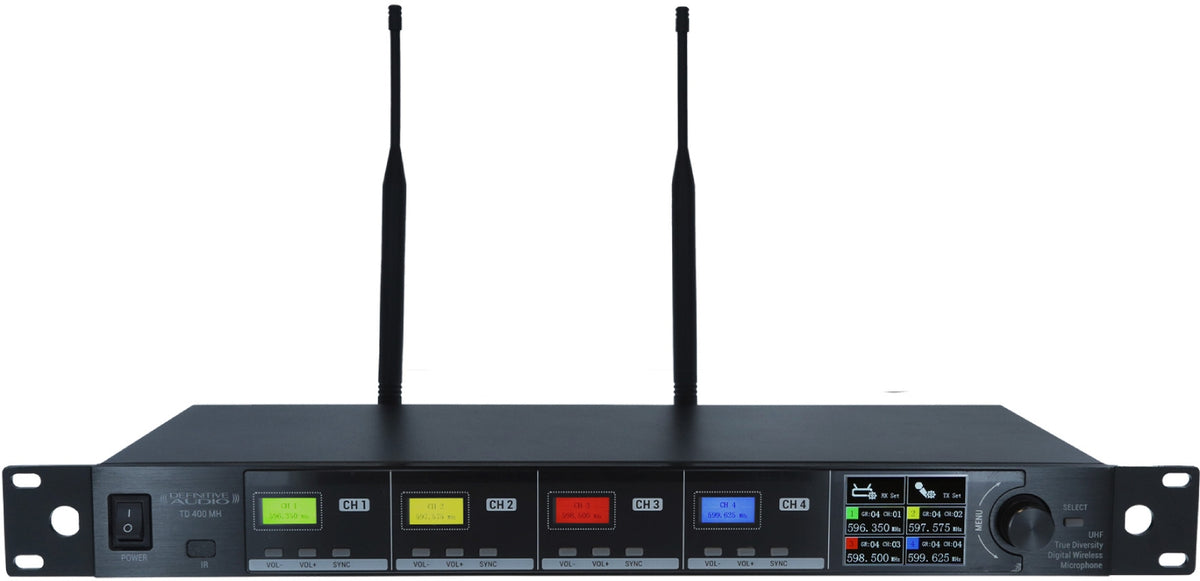

De voorzijde beschikt over 4 kleur LCD-schermen en een interface bestaande uit 1 hoofdregelaar en 4 subkanalen met kleur LCD-weergave van functies. De achtergrondkleur van de subweergave is instelbaar, een nuttig detail om de leesbaarheid te verbeteren afhankelijk van omgevingslicht en afstand in het rack.

Audio: direct, mix en afwerking van het geluid

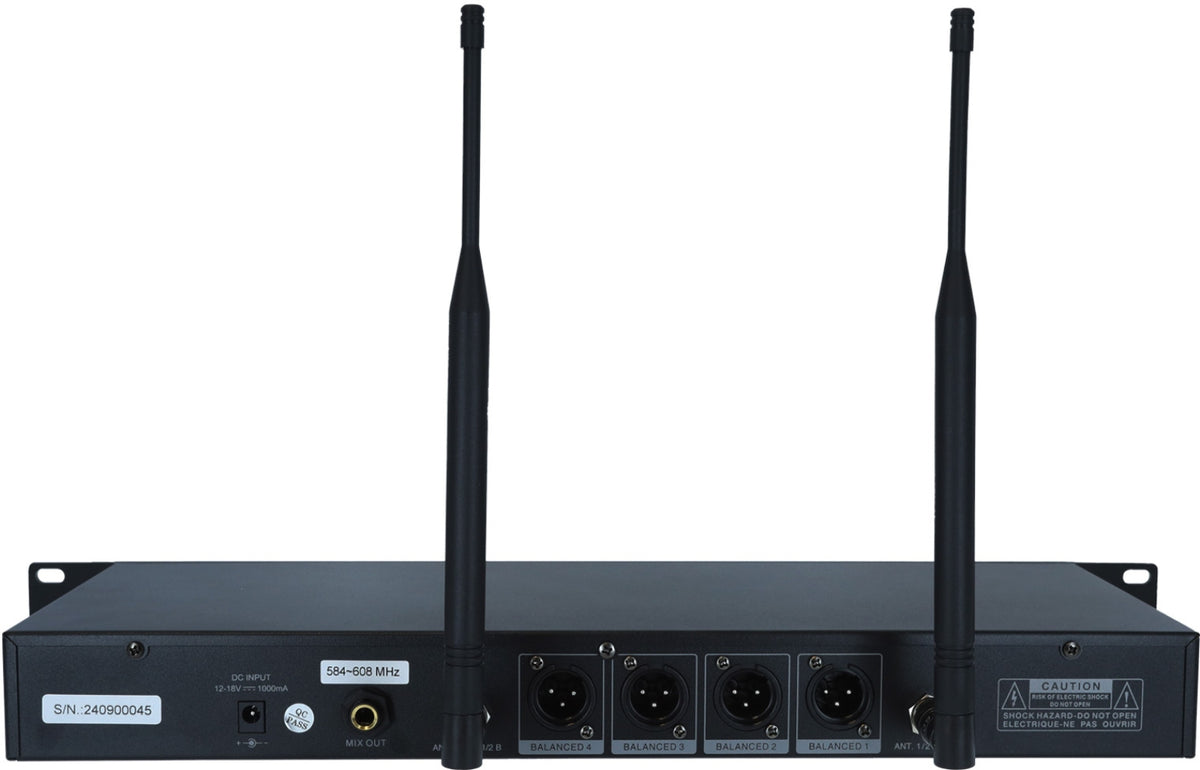

Voor console-integratie beschikt u over 4 symmetrische XLR-uitgangen (ideaal om elke microfoon afzonderlijk te verwerken) en een symmetrische 6,35 mm Jack-uitgang van het type Mix Out voor een samengestelde uitgang. Een 7-bands instelbare equalizer processor is ingebouwd om snel de klankkleur aan te passen aan de stem, de ruimte of het geluidsversterkingssysteem.

Handheld microfoons: cardioïde richtingskarakteristiek en kleurendisplay

De vier handheld microfoons bevatten een cardioïde capsule om de stem te benadrukken en beter om te gaan met monitorfeedback, evenals een kleur LCD-scherm voor het volgen van informatie. De PLL frequentiesynthese is ook aanwezig aan de zenderzijde, met een aangegeven zendvermogen van tot 30 mW (afhankelijk van de regio).

Technische specificaties

Categorie

Compleet systeem

Directiviteit

cardioide

Type	vierdubbele handheld microfoons UHF True Diversity 4 kanalen	Modulatiemodus	FM modulatie
Band	UHF	RF gevoeligheid	bij Input 6dB?V, S/N hoger dan 80 dB
UHF frequentiebereik	580 tot 608 MHz	Werkbereik	60 m lineaire afstand
Schakeling	PLL fasevergrendeling (stabiele kenmerken, lage harmonische straling)	Stille controlemodus	audiocode en ruisvergrendeling
Afstembereik	tot 50 MHz (tot 2000 schakelbare frequenties, afhankelijk van de regio)	Ingebouwde frequentierespons	50 Hz tot 18 kHz (+/-3 dB)
Ontwerp	frequentiegroep	Ingebouwde THD	minder dan 0,5 % bij 1 kHz
Maximale zendvermogen	13 dBm (afhankelijk van de regio)	Paneelweergave	LCD + LED
Antenneverdelingssysteem	geïntegreerd	Behuizing	1U
Antenne-aansluitingen	2 antennestekkers	Rackbeugels	inbegrepen
Bijgeleverde antennes	2 afzonderlijke antennes voor betere ontvangst	Afmetingen (mm)	483 x 46 x 162
Equalizer processor	7-bands instelbaar	Gewicht	4,60 kg
ACT functie	draadloze synchronisatie van de zender via infraroodinterface	Opnameversterking	vaste gain
Frequentierespons	50 Hz tot 16 kHz (vlakke respons)	Zendvermogen	tot 30 mW (afhankelijk van de regio)
Uitgangen	4 symmetrische XLR-uitgangen	Stroomverbruik	minder dan 130 mA
Uitgang	symmetrische 6,35 mm Jack "Mix Out"	Scherm	kleur LCD
Ontvangstkanaal	enkel kanaal	Capsule	cardioïde
Oscillatiemodus	PLL fasevergrendeling, frequentiesynthese
