Dunlop INTER. 6-POINT FOOTBALL

Een onderhoudsstandaard voor vele MXR- en Cry Baby-pedalen

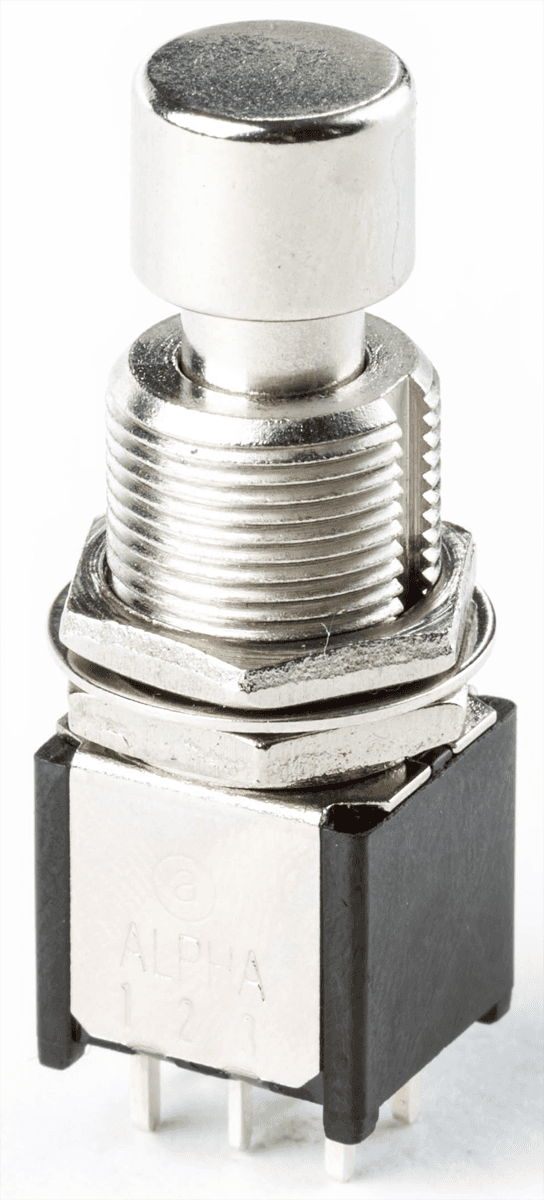

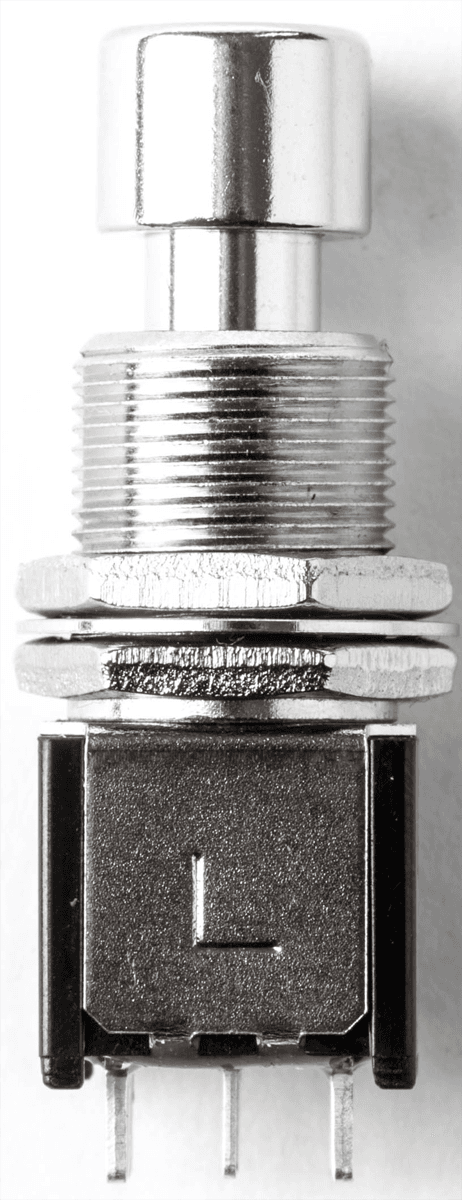

De Dunlop ECB555 is een voetschakelaar ontworpen als vervangingsonderdeel voor veel modellen uit het Dunlop/MXR-universum, met name effectenpedalen en bepaalde Cry Baby wah-pedalen. Het "6-punts" formaat komt overeen met een DPDT (double pole / double throw) architectuur, die veel voorkomt in de pedaalwereld voor een betrouwbare, eenvoudige en duurzame schakeling. Als u een pedaal restaureert dat "hapert", niet meer goed vergrendelt of waarvan de schakeling onbetrouwbaar wordt, is deze schakelaar typisch het soort component dat uw effect een tweede leven geeft.

Voor wie en voor welke toepassingen is deze schakelaar bedoeld?

Dit model richt zich vooral op gitaristen (en bassisten) die zelf aan elektronica sleutelen, evenals op reparateurs, backline-technici, gitaarbouwers/werkplaatsen en DIY-liefhebbers die intensief een pedalboard onderhouden. Hij is perfect geschikt voor onderhoud (vervanging van een versleten voetschakelaar), modificatie (aanpassing van bedrading) of bouw van pedalen wanneer een DPDT vereist is volgens het schema. Op het podium kan een versleten voetschakelaar een optreden verpesten: het vervangen van het onderdeel door een passend model zorgt voor een heldere en betrouwbare schakeling, repetitie na repetitie.

Werking, integratie en belangrijke punten om te weten

De ECB555 is een vergrendelbare (latching) schakelaar : één druk verandert de staat, een tweede druk keert terug naar de vorige staat. Zijn 6 contactpunten (soldeerlugs) maken het mogelijk om twee onafhankelijke circuits te schakelen, wat veel toepassingen dekt: bypass, signaalrouting, padinversie, enz. Integratie gebeurt via solderen op de lugs, gevolgd door mechanische bevestiging dankzij het schroefdraad (montage aan de voorkant van de behuizing). Het is een "eenvoudig ogend" component, maar het bepaalt direct de betrouwbaarheid van een pedaal: goede bevestiging, duidelijke druk en regelmatige schakeling zijn essentieel voor gebruik op het podium.

Opmerking: afhankelijk van het ontwerp van uw pedaal kan een DPDT alleen worden gebruikt, of gecombineerd met andere oplossingen (bijvoorbeeld voor het aansturen van een LED via een apart circuit). Controleer voor aankoop het type schakelaar dat nodig is (DPDT versus 3PDT) en de beschikbare hoogte in de behuizing.

De klank

Een voetschakelaar "kleurt" uw geluid niet zoals een overdrive of delay, maar beïnvloedt uw speelervaring op een zeer concrete manier: schakelkwaliteit, regelmaat van activering, gevoel onder de voet en betrouwbaarheid op lange termijn. Een versleten schakelaar kan uitval, slechte contacten of willekeurige activeringen veroorzaken; vervangen door een passend model zorgt voor een stabiel signaal en een pedaal dat precies reageert wanneer u het nodig heeft. Kortom: geen kwestie van klankkleur, maar van vertrouwen bij elke druk.

Technische specificaties

Categorie

schakelaar

Type	voetschakelaar (footswitch) met vergrendeling (latching)	Schroefdraad hoogte	circa 14 mm
Configuratie	DPDT, 6 contactpunten	Totaal hoogte (met pinnen)	circa 46,5 mm
Compatibiliteit	ontworpen als vervangingsonderdeel voor vele MXR, Cry Baby en andere effectenpedalen met compatibel formaat	Afmetingen behuizing	circa 13,5 x 25,2 mm
Aansluiting	soldeerlugs (solder lugs/tabs)	Accessoires	alleen schakelaar (zonder kabels, patch of voeding)
Ontwerp	robuust en duurzaam, geschikt voor langdurig gebruik	Documentatie	afhankelijk van verpakking
Design	compact formaat, eenvoudige integratie in een pedaalbehuizing en probleemloos transport	Benodigde spanning	0 V (geen voeding nodig, mechanische schakeling)
Materialen	ontworpen voor betrouwbaarheid en prestaties	Verbruik	0 mA
Schroefdraad diameter	circa 12 mm
