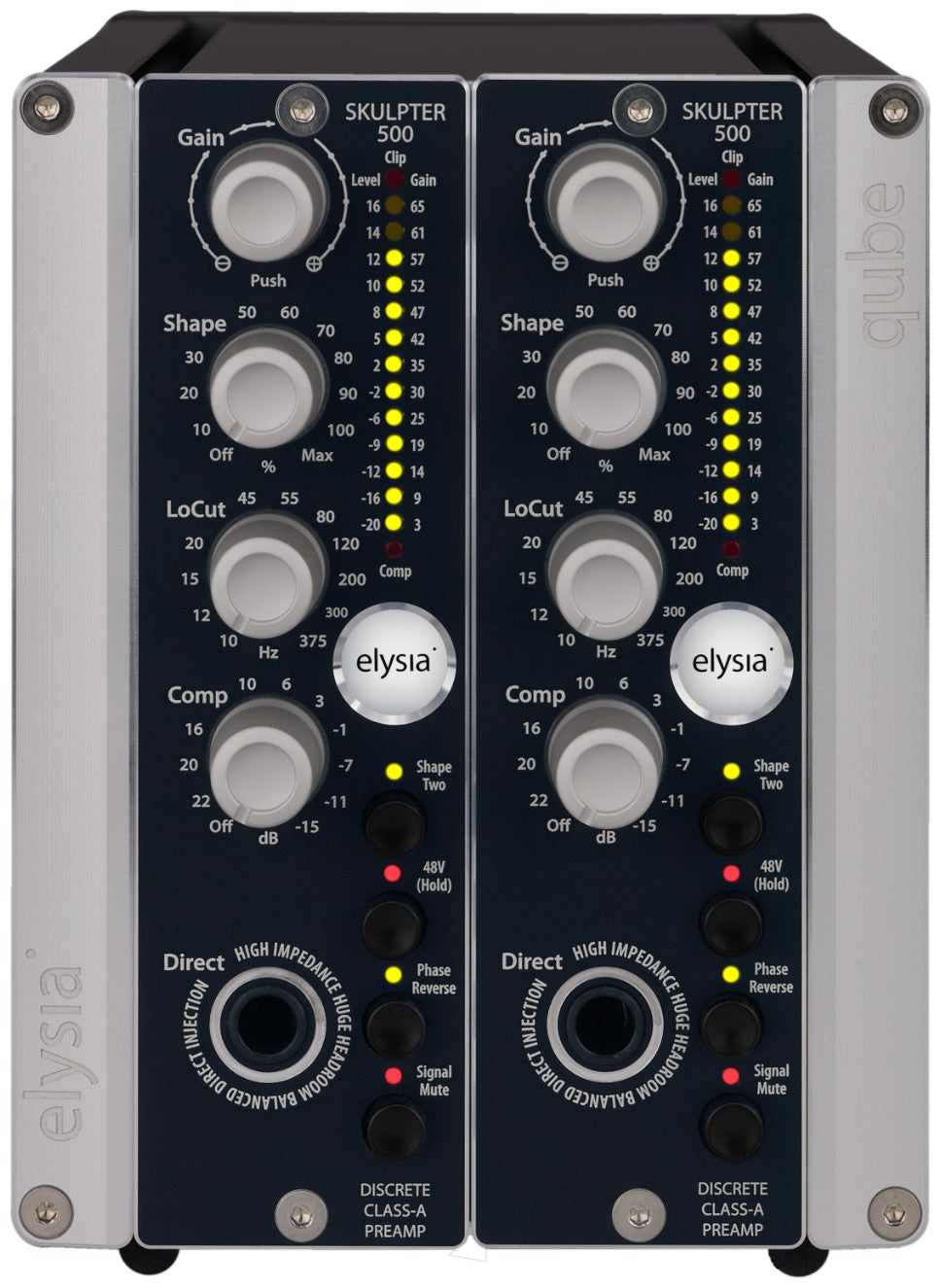

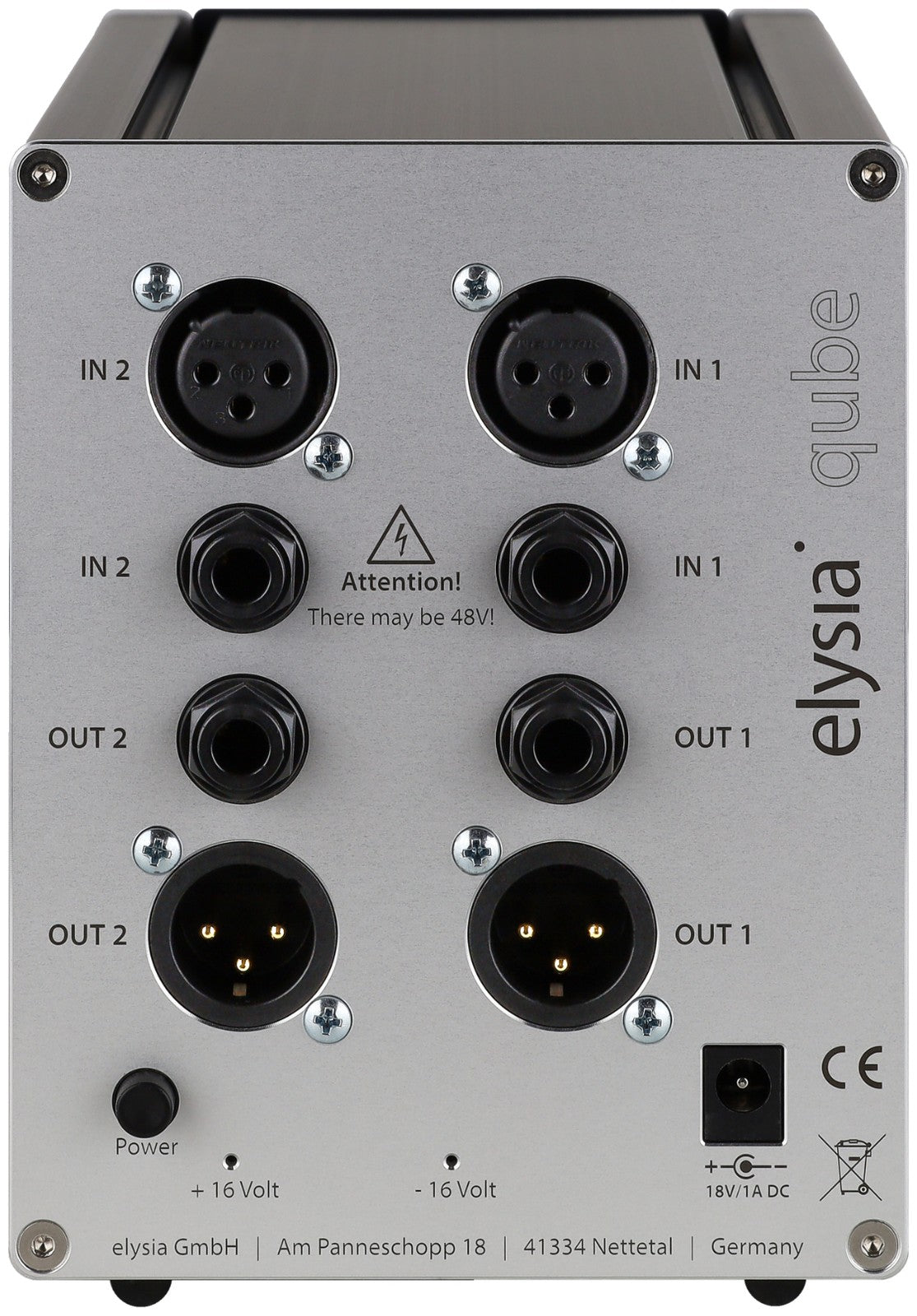

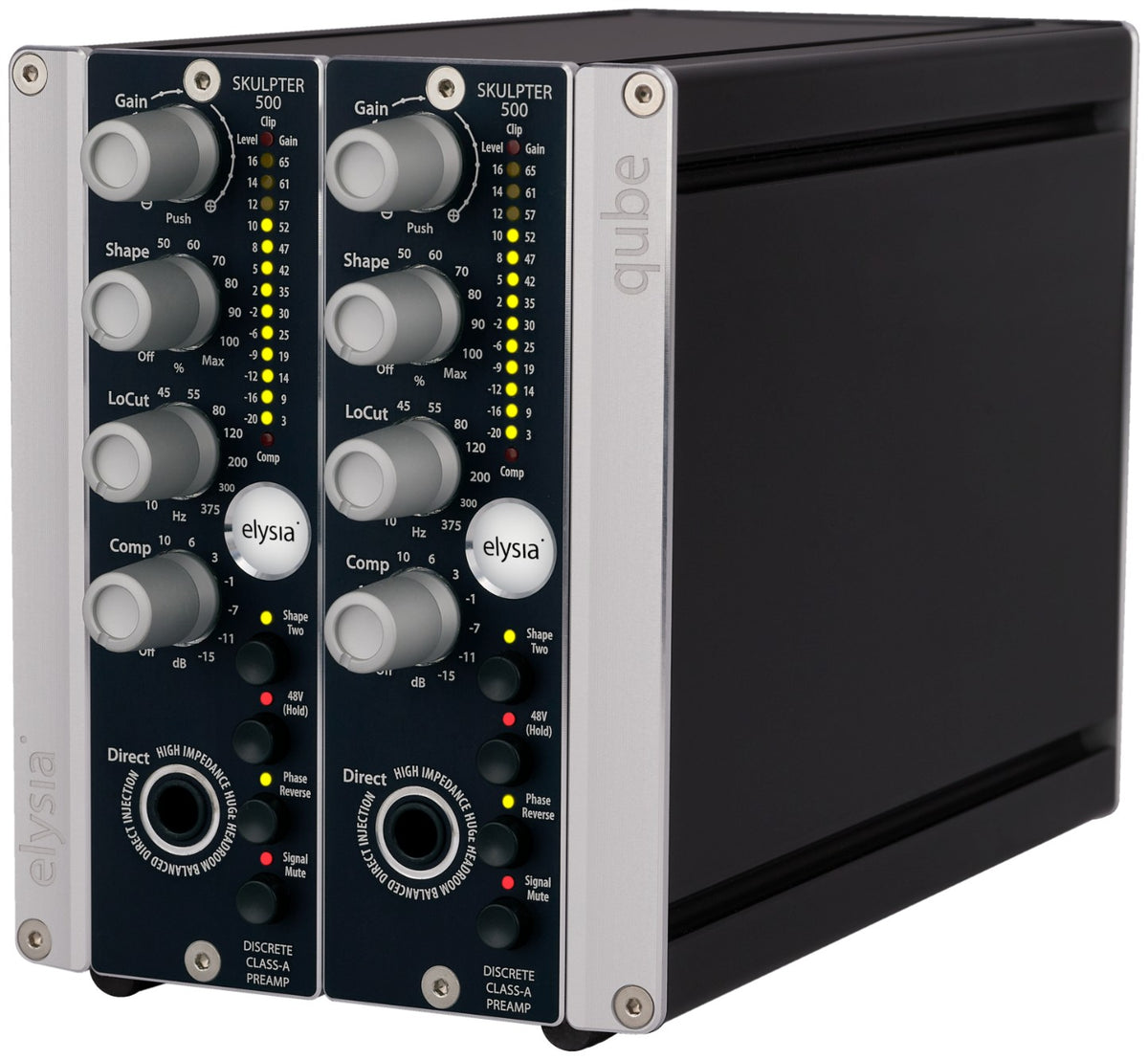

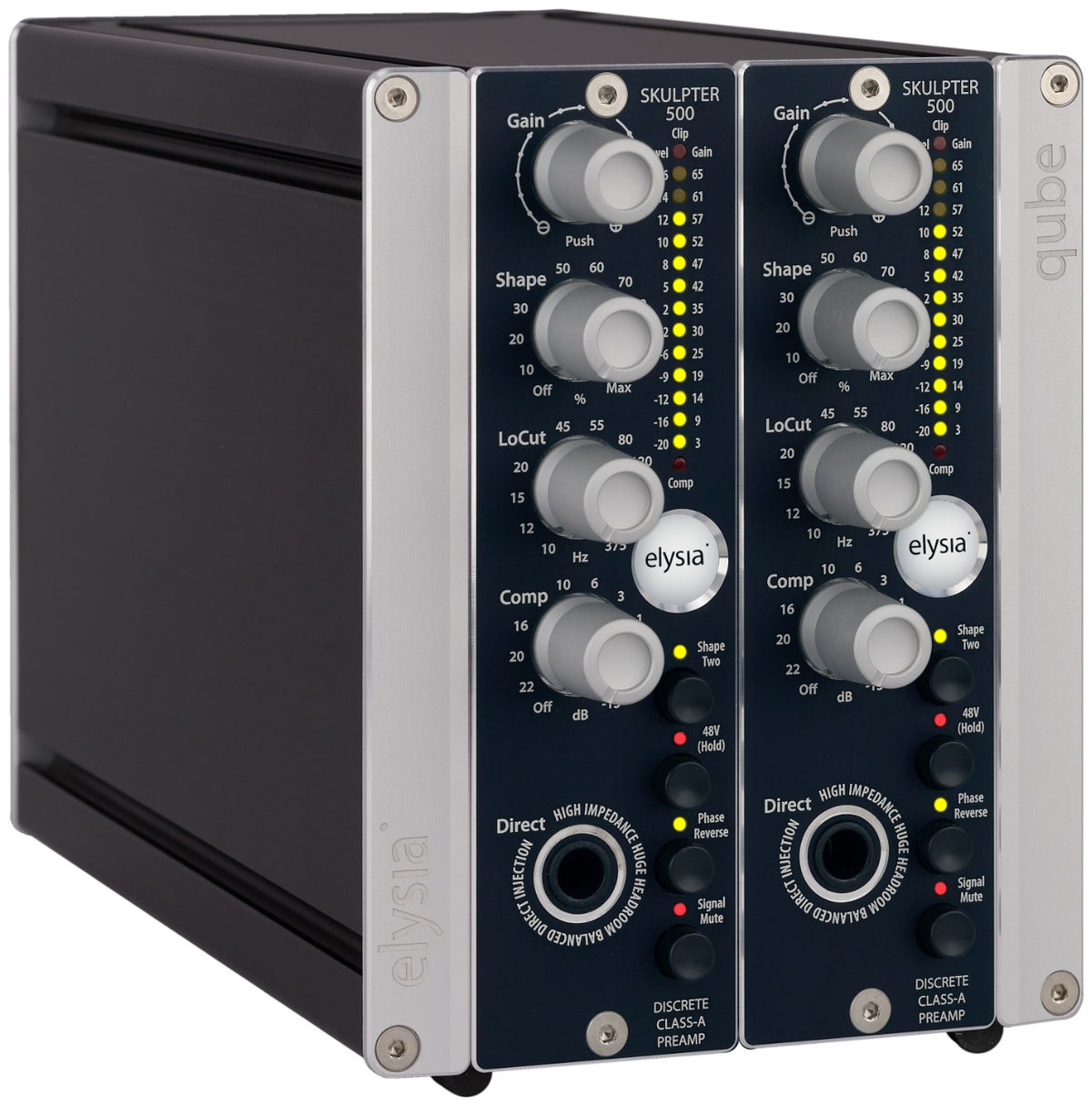

Elysia skulpter2 qube

Een 500-seriemodule die verder gaat dan de rol van voorversterker

De elysia skulpter 500 combineert microfoonversterking, instrumentinvoer, klankkleurbehandeling en compressie in één module. De aanpak legt de nadruk op een zorgvuldig analoog audiosignaalpad en bedieningselementen die tijdens een opname direct bruikbaar zijn. In plaats van meerdere externe bewerkingen te stapelen, maakt de module het mogelijk om al tijdens de opname een geluid op te bouwen, terwijl het karakter open en natuurlijk blijft wanneer de bewerkingen niet worden gebruikt.

Voor zang, instrumenten en lijnbronnen

Deze microfoonvoorversterker met DI en compressor is bedoeld voor studio's die snel willen kunnen schakelen tussen zang, bas, gitaar of een synthesizer. De DI-invoer met hoge impedantie behoudt de eigenschappen van instrumenten met passieve elementen, terwijl de mogelijkheid om hoge niveaus te verwerken het ook mogelijk maakt om gebalanceerde of ongebalanceerde lijnsignalen te behandelen.

Tijdens de opname helpt het hoogdoorlaatfilter om gebrom te verminderen en stabiliseert de compressie de niveauverschillen. Bij het mixen bieden de Shape-functies een manier om een bron meer body en dichtheid te geven. Dankzij de afzonderlijke opslag van de microfoon- en DI-versterking kan er eenvoudig van instrument worden gewisseld zonder de versterkingsinstellingen voor elke invoer kwijt te raken.

Nauwkeurige versterking, een klankkleur om uit te kiezen

Een gaininstelling met geschakelde weerstanden

De skulpter maakt gebruik van vaste weerstanden die worden geschakeld door een cascade van relais en elektronische schakelaars. De encoder, met 20 stappen per omwenteling, biedt toegang tot 40 gainwaarden in stappen van 1,5 of 2 dB. De actieve gaininstelling wordt bij uitschakeling opgeslagen en bij de volgende sessie teruggehaald. Bij het overschakelen van microfooningang naar DI wordt de bijbehorende instelling automatisch opgeroepen.

Twee Shape-modi voor het bewerken van de klank

De modus Shape One, bedoeld voor instrumenten, combineert harmonische verrijking met een filtercurve om body toe te voegen zonder agressieve pieken. De intensiteit van de verzadiging hangt af van het invoerniveau en de gain van de voorversterker. De modus Shape Two, ontworpen voor zang, maakt gebruik van een geleidelijk oplopende verzadiging die zich gedraagt als een buizencurve: pieken worden verzacht door soft clipping in plaats van te worden omgezet in uitgesproken vervorming.

Een muzikale compressor zonder complexe instellingen

De ingebouwde compressor beschikt over één potentiometer, waarmee de drempelwaarde wordt ingesteld. De vaste ratio van 3:1 en de geleidelijke knie bevorderen een subtiele werking. Het discrete klasse-A-audiocircuit wordt gecombineerd met een RMS-detector die is geoptimaliseerd voor zang en instrumenten. De functie Auto Fast verkort automatisch de attack wanneer sterke impulsen of transiënten dat vereisen.

Bediening ontworpen voor studiosessies

Het variabele hoogdoorlaatfilter van 10 tot 375 Hz, met een helling van 12 dB per octaaf, maakt een nauwkeurige regeling van het laag mogelijk. De discrete klasse-A-versterker geeft prioriteit aan transparantie. De polariteitsomkering maakt geen gebruik van een extra omkerende trap in het audiosignaalpad; tijdens het schakelen vindt een korte onderbreking plaats om ploppen te voorkomen.

De mute-functie schakelt de uitgang onmiddellijk uit om een kabel, microfoon of instrument te verwisselen. De functie wordt ook kort geactiveerd bij het opstarten en bij wijzigingen in de status van de fantoomvoeding. Deze 48 V-voeding wordt in de module gegenereerd en is daardoor niet afhankelijk van de kwaliteit van de voeding in het gebruikte chassis. Het in- of uitschakelen ervan vereist een druk van twee seconden om onbedoelde handelingen te beperken.

Tot slot verzamelt het display met 15 leds de nuttige informatie: invoeroverbelasting, compressie-intensiteit en uitgangsniveau. Door op de encoder te drukken, verandert de VU-meter tijdelijk in een gain-indicator, met uitlezing op de daarvoor bestemde schaal.

Technische specificaties

Aantal kanalen	2	Energieverbruik in nominale modus (Wh)	8 W
EQ	hipass filter

Type	hoogwaardige analoge voorversterker in 500-serieformaat.	Compressor	discreet klasse-A-circuit, RMS-detector, drempel instelbaar met één enkele potentiometer.
Versterkingsregeling	vaste weerstanden, geschakeld via relais en elektronische schakelaars.	Compressieverhouding	3:1, met een progressieve knik.
Totale versterkingsbereik	3 tot 65 dB.	Auto Fast	automatische verkorting van de attacktijd bij belangrijke impulsen en transiënten.
Resolutie	40 waarden, in stappen van 1,5 of 2 dB.	Polariteitsomkering	zonder extra inverterende versterker, met automatische onderbreking van enkele milliseconden bij het schakelen.
Encoder	20 klikposities per omwenteling.	Frequentierespons bij 3 dB versterking	10 Hz tot 170 kHz bij -3 dB.
Geheugen	afzonderlijke microfoon- en DI-versterkingen, automatisch oproepen bij het wisselen van invoer en opslag van de versterking bij uitschakeling.	Frequentierespons bij 29 dB versterking	10 Hz tot 170 kHz bij -3 dB.
DI-invoer	JFET-technologie, aan de voorzijde, geschikt voor gebalanceerde en ongebalanceerde signalen.	THD+N bij +6 dBu, van 20 Hz tot 22 kHz	0,007% bij 3 dB versterking en 0,007% bij 29 dB versterking.
Maximaal microfooningangsniveau	+19 dBu.	Ruisniveau van 20 Hz tot 20 kHz, A-gewogen	-97 dBu bij 3 dB versterking en -93 dBu bij 29 dB versterking.
Maximaal DI-ingangsniveau	+19 dBu.	Common-mode rejection, bij +6 dBu aan de uitgang en 29 dB versterking	+87 dB bij 1 kHz en +69 dB bij 10 kHz.
Microfooningangsimpedantie	13,6 kilo-ohm.	Multifunctioneel display	15 leds, waarvan 13 voor het uitgangsniveau, één voor clipping aan de ingang en één voor de compressie-intensiteit.
DI-ingangsimpedantie	1 mega-ohm.	Variabele helderheid	progressieve indicatie van niveaus, overbelasting en compressie.
Uitgangsimpedantie	62 ohm.	Weergave van de versterking	toegankelijk door op de encoder te drukken, met een speciale schaalverdeling.
Shape One	harmonische saturatie en een op instrumenten afgestemde filtercurve.	Mute	onmiddellijke onderbreking van de uitgang, ook kortstondig geactiveerd bij het opstarten.
Shape Two	geleidelijk toenemende saturatie en een op stemmen afgestemde filtercurve, met zachte clipping.	Fantoomvoeding	48 V gegenereerd in de module; schakeling door de knop twee seconden ingedrukt te houden en tijdelijke onderbreking van de uitgang.
Hoogdoorlaatfilter	variabele frequentie van 10 tot 375 Hz, helling van 12 dB per octaaf, discrete klasse-A-versterker.
