FBT Touring Myrack

Een rack ontworpen om het Line Array "Myra" ecosysteem te ondersteunen

De FBT MYRACK fungeert als een coherente technische basis voor Myra Line Array configuraties, door in één set de sleutelcomponenten te bundelen die op locatie worden gebruikt: systeemversterking, signaalverdeling (analoog, digitaal en netwerk) en stroombeheer. Het doel is eenvoudig: verspreide bekabeling verminderen, verbindingen betrouwbaarder maken en de opbouw versnellen, terwijl een duidelijke architectuur behouden blijft die gemakkelijk te onderhouden en te upgraden is.

Dankzij de standaard rackformaat constructie en de aanwezigheid van speciale distributiepanelen richt deze set zich op een "touring-optreden" organisatie, met toegankelijke in- en uitgangen, nette verbindingen en een opstelling die overzichtelijk blijft, zelfs bij weinig licht of snelle wisselingen.

Voor wie en voor welke toepassingen?

De MYRACK is primair bedoeld voor geluidstechnici, verhuurbedrijven, event integrators en technische teams die op zoek zijn naar een gestructureerde oplossing om een Myra Line Array systeem aan te sturen en van stroom te voorzien. Het is bijzonder geschikt voor situaties waar snelheid van uitvoering en herhaalbaarheid van aansluitingen essentieel zijn: concerten, corporate evenementen, festivals, multifunctionele locaties en mobiele producties.

Als u meerdere configuraties beheert (verschillende systeemgroottes, front-fill, side of subs versterking), maakt een versterkings- en distributierack zoals deze het mogelijk om uw patchgewoonten te standaardiseren, de audioketen te beveiligen en fouten bij aansluiting tussen podium en inschakeling te beperken.

Distributie, versterking en patch: een "veld" benadering

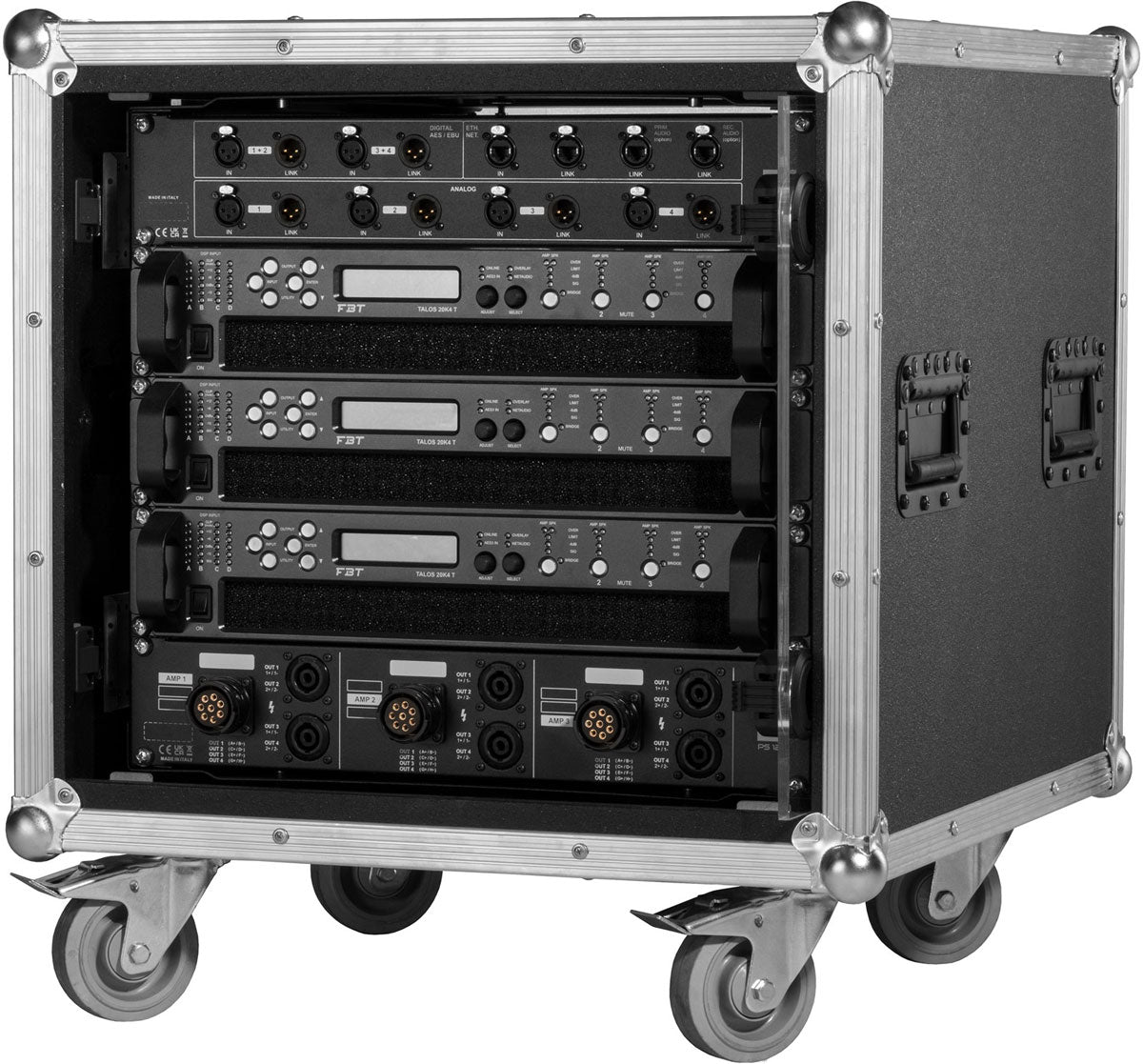

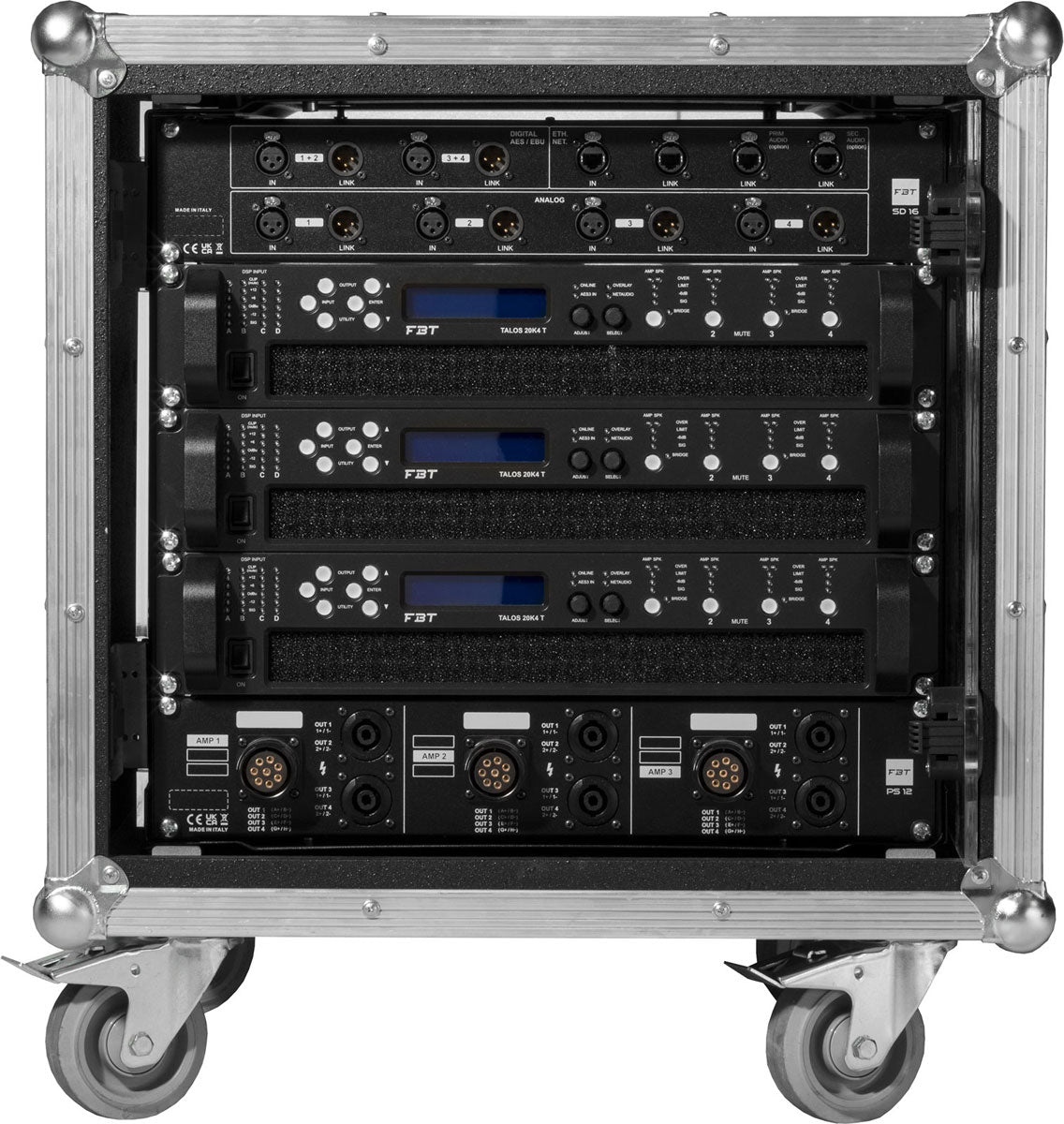

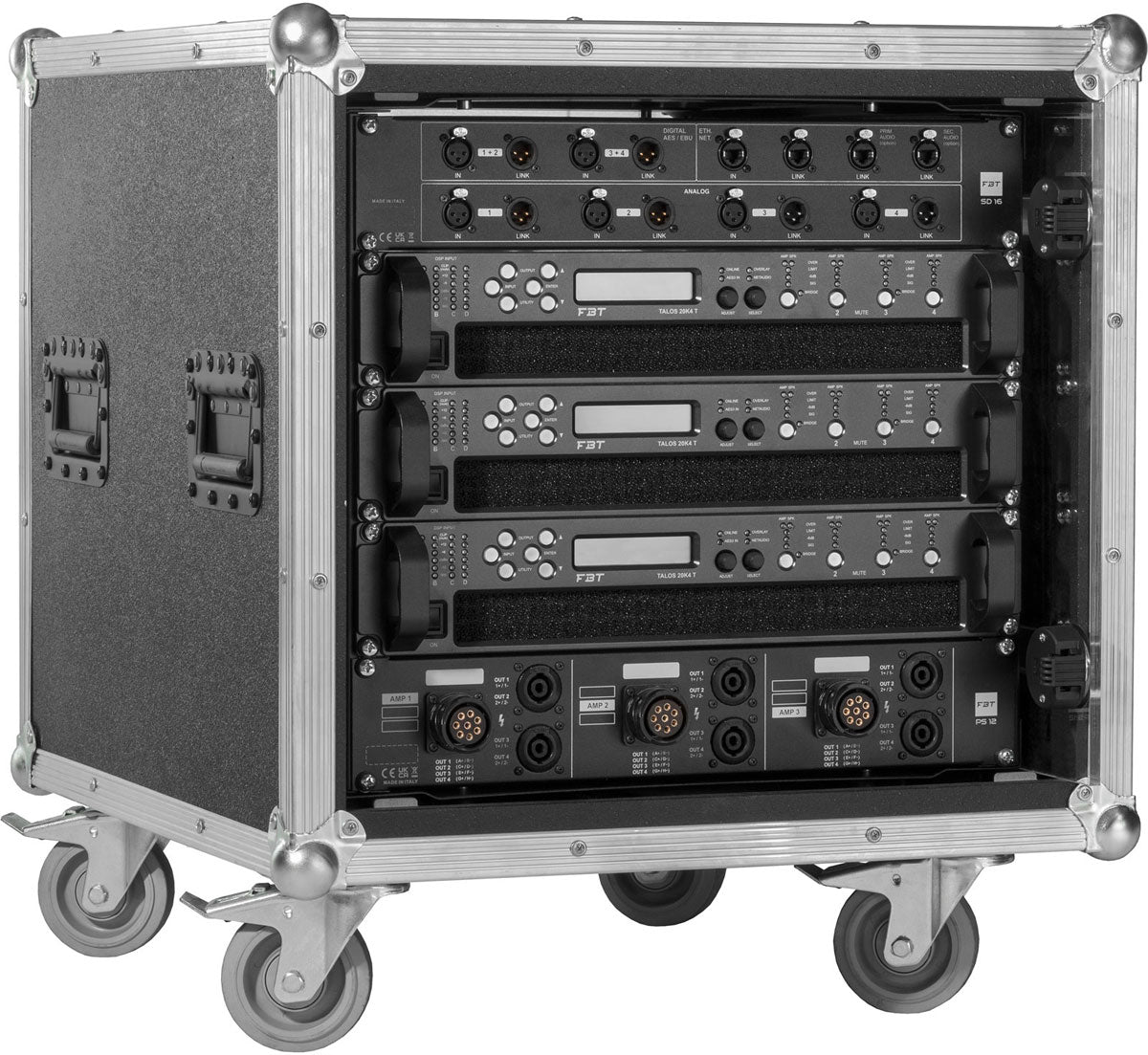

De FBT MYRACK combineert verschillende complementaire modules: een audio- en netwerkdistributiepaneel om ingangen en verbindingen te centraliseren, geavanceerde systeemversterkers om de luidsprekers aan te sturen, een luidsprekervermogendistributiepaneel om de uitgangen te organiseren, en een hoofdvoedingspaneel ontworpen om de eisen van een professionele omgeving te weerstaan.

Duidelijke audio patch: analoog en digitaal

Het FBT SD 16 paneel verzamelt analoge XLR en digitale AES/EBU audioaansluitingen om de console-ingangen en retouren te vereenvoudigen. Deze organisatie helpt om de bekabeling overzichtelijk te houden, de lengte van gevoelige verbindingen te verminderen en de in- en uitgangspunten te standaardiseren, ongeacht of u met analoge of digitale signalen werkt.

Netwerk en RJ45 verbinding: integratie en distributie

Het Ethernet-gedeelte via RJ45 maakt het mogelijk om netwerkverbindingen op rackniveau te organiseren, handig voor moderne architecturen waar audio en/of controle via netwerkinfrastructuren lopen. De aanwezigheid van speciale poorten (primair/secundair op de versterkers, plus een Ethernet communicatiepoort) bevordert een ordentelijke opstelling, met een logische scheiding van functies (netwerk audio transport, communicatie, verbindingen).

Stroomverdeling en luidsprekeruitgangen: rationele installatie

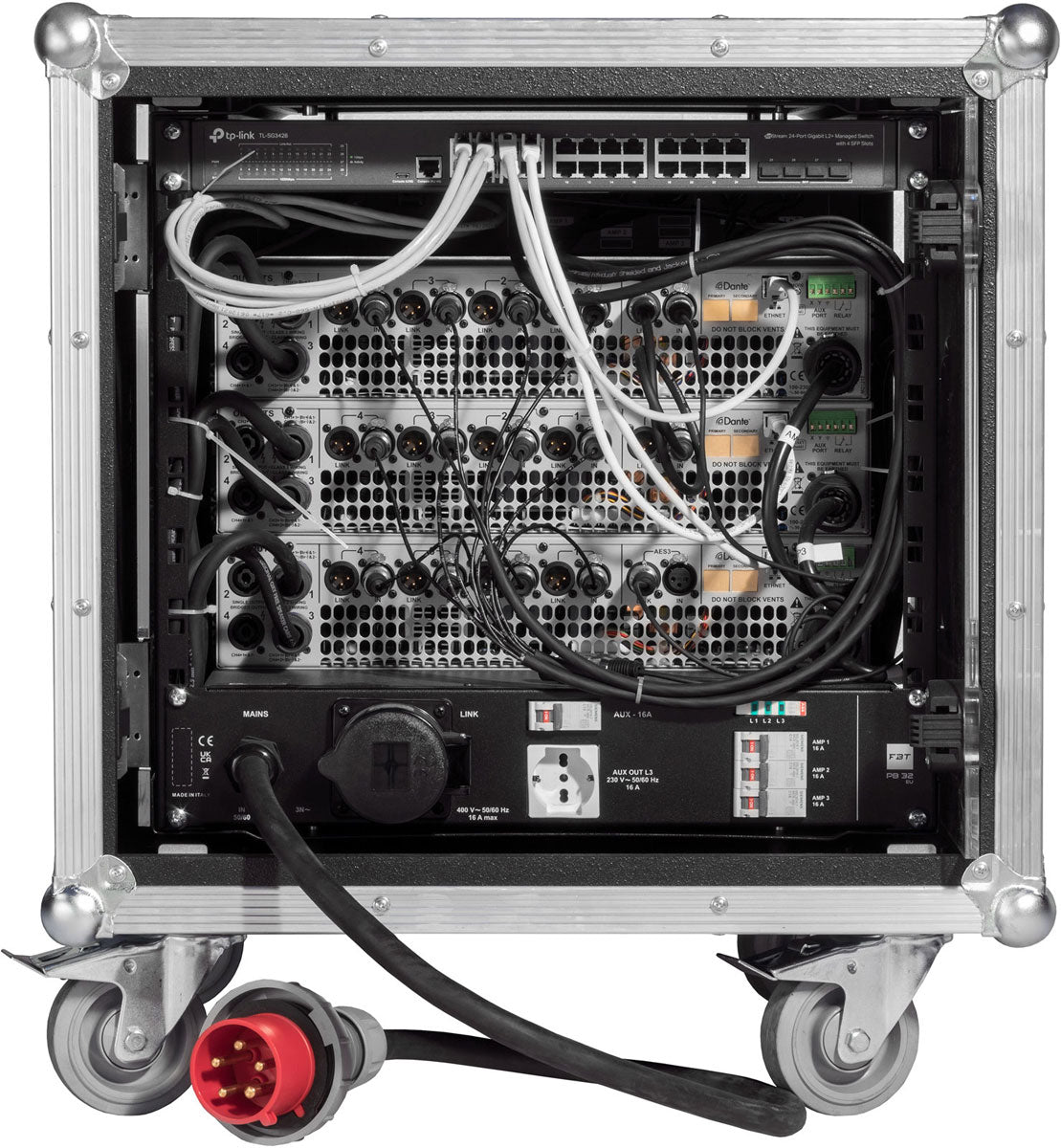

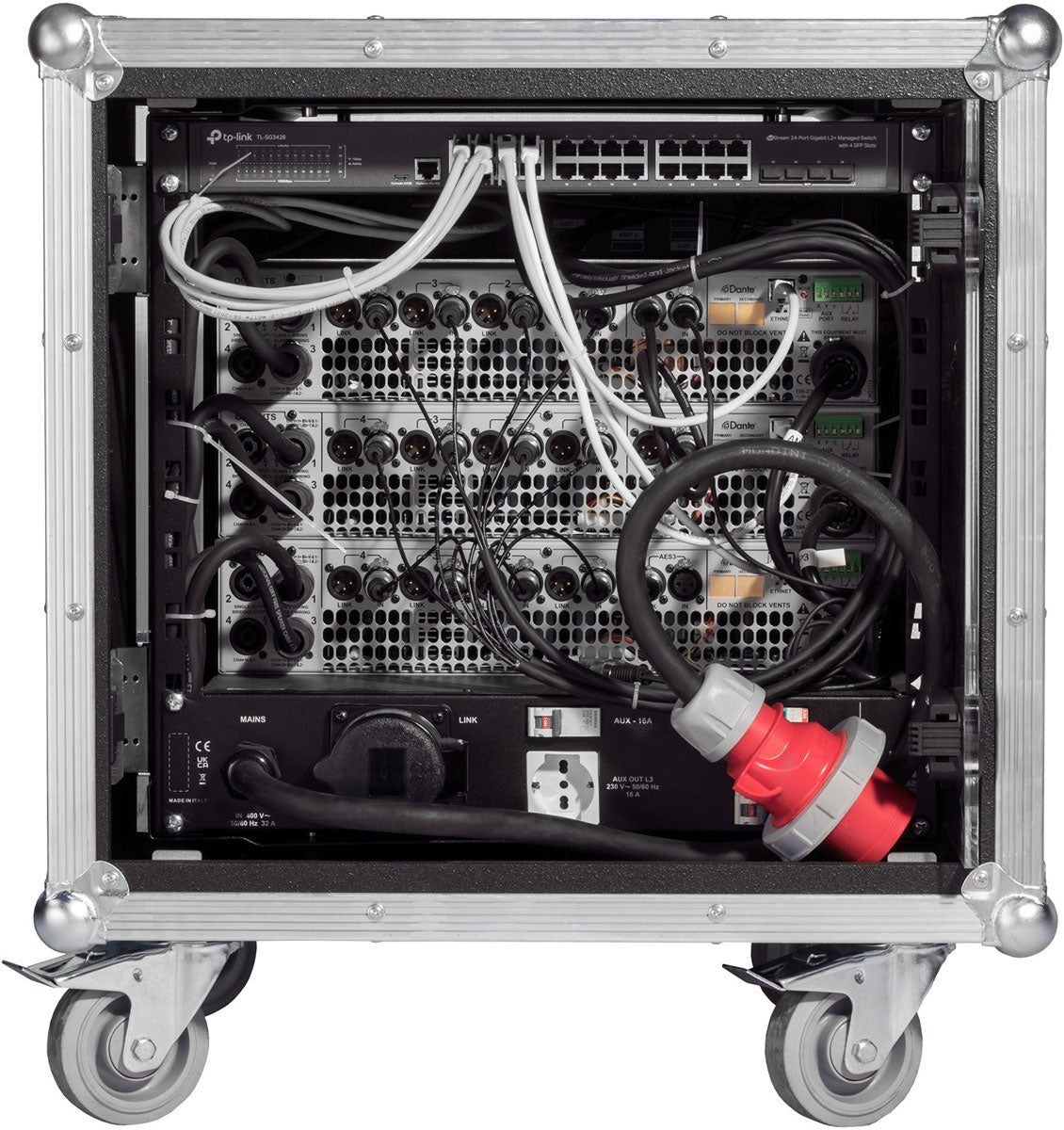

Het FBT PB 32 paneel beheert de hoofdvoedingsinvoer en biedt geschikte uitgangen, waaronder een hulpaansluiting, evenals zekeringen om de circuits te segmenteren (hulp en versterkers). Daarnaast dient de FBT PS 12 als vermogensdistributiepaneel voor luidsprekers, met meerdere Speakon-uitgangen en speciale verbindingen naar de versterkers, om een gestructureerde en robuuste luidsprekerbekabeling te behouden onder touring omstandigheden.

Technische specificaties

Digitale AES/EBU	4 XLR connectoren (2 ingangen / 2 doorgangen)	Afmetingen	482 x 88 x 150 mm (2U)
Analoog	8 XLR connectoren (4 ingangen / 4 doorgangen)	Formaat	10 units
Ethernet	4 RJ45 connectoren (1 ingang / 4 doorgangen)	Wieltjes	4x 100 mm
