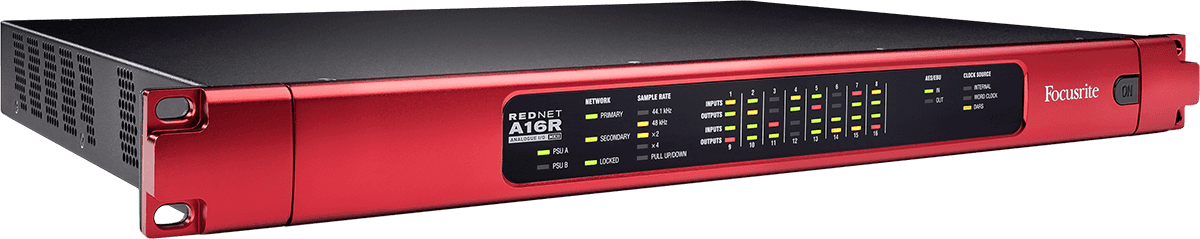

Focusrite Rednet A16r MK2

Een RedNet-interface voor studio's, regiekamers en Dante-installaties

De RedNet A16R maakt deel uit van de Focusrite RedNet-familie, een productreeks die is ontworpen rond IP-audiostreams via Dante. Het 1U-rackformaat met metalen behuizing is zowel gericht op studio's met veel aansluitingen als op audiovisuele regiekamers en vaste installaties, waar betrouwbaarheid, monitoring en netwerkdistributie prioriteit hebben. Met 16 analoge invoerkanalen en 16 uitgangen positioneert de interface zich als een centrale converter om consoles, externe voorversterkers, summing units, hardwareprocessors en analoge patchbays met een Dante-omgeving te verbinden, met behoud van een professionele bekabelingsstructuur via DB-25.

Voor wie is de RedNet A16R bedoeld en wanneer gebruikt u deze?

Deze interface is bedoeld voor geluidstechnici, regieverantwoordelijken, integratoren en studio's die hun aantal analoge in- en uitgangen willen uitbreiden zonder een veelvoud aan point-to-pointverbindingen te gebruiken. In een studio maakt de RedNet A16R het eenvoudig om analoge E/S dicht bij de apparatuur (outboard, racks, patchbay) te plaatsen en tegelijkertijd de routing in het netwerk te centraliseren. Voor liveproducties, broadcast- en audiovisuele toepassingen voldoet de interface aan de eisen van dagelijks gebruik dankzij de redundante netwerk- en stroomvoorziening, de statusmonitoring op het frontpaneel en het beheer op afstand (samplefrequentie, niveaus, synchronisatie), wat praktisch is wanneer de interface in een technische rack is geïnstalleerd.

Conversie, synchronisatie en bediening: ontworpen met de workflow als uitgangspunt

Multikanaalsconversie met hoge resolutie en kalibreerbare niveaus

De RedNet A16R verzorgt analoog-naar-digitaal- en digitaal-naar-analoogconversie tot 24 bit / 192 kHz, met een opgegeven dynamisch bereik van 119 dB en een frequentierespons van 20 Hz tot 20 kHz (+/-0,05 dB). Om aan te sluiten op verschillende gainstandaarden in studio- en broadcastomgevingen kunnen de analoge invoer en uitgangen worden geconfigureerd op +18 dBu of +24 dBu. Zo kunt u de niveaus tussen broadcastapparatuur, professionele randapparatuur en gevoeligere signaalkettingen op elkaar afstemmen, terwijl een consistente headroom vóór clipping behouden blijft.

Dante-netwerk, redundantie en bedrijfsmodi

De connectiviteit is gebaseerd op twee Ethernetpoorten die zijn bedoeld voor het Dante-netwerk. Deze architectuur maakt zowel een beveiligde topologie (redundant netwerk) als distributie in een ketting (daisy-chain) mogelijk, afhankelijk van de infrastructuur. De beveiligde netwerkconnectoren in etherCON zorgen voor extra mechanische stevigheid in een rack en in productieomgevingen. De volledige configuratie kan op afstand worden beheerd, zodat het netwerkgedrag kan worden aangepast aan de vereisten van de locatie.

Clock, AES/EBU en monitoring op afstand

Naast de analoge E/S beschikt de RedNet A16R over een AES/EBU-invoer en -uitgang op XLR3, handig voor het aansluiten van een stereo digitaal apparaat (converter, processor, speler, console). De synchronisatie kan intern of extern plaatsvinden via Word Clock (invoer/uitgang) of DARS, zodat het volledige netwerk kan worden afgestemd op een stabiele referentie en klikgeluiden, drift of ongewenste resampling worden voorkomen. De instellingen voor samplefrequentie, niveaus en de status van de E/S zijn toegankelijk via RedNet Control op Mac of pc. Zo blijft een Dante-systeem coherent functioneren zonder fysieke interventie in het rack.

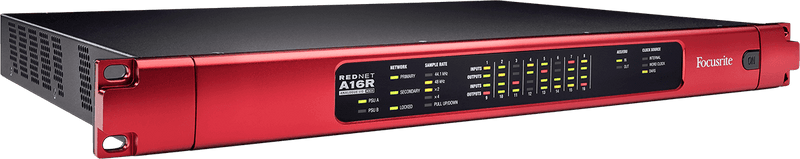

Op het frontpaneel geven verschillende LED-indicatoren direct inzicht in het systeem: samplefrequentie, niveaus per kanaal voor invoer en uitgang, netwerkstatus en gebruikte voeding. Speciale indicatoren geven bovendien de AES/EBU-activiteit en de geselecteerde clockbron weer (intern, Word Clock, DARS), waardoor storingen sneller kunnen worden opgespoord bij wijzigingen in de infrastructuur of een herconfiguratie.

Technische specificaties

Categorie	audio netwerkkaart	Samplfrequentie	192 kHz
Aantal kanalen	16	kleur	Rood

Resolutie	24 bit / 192 kHz	Rackformaat	19 inch - 1U
Ondersteunde samplefrequenties	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz (instelbaar)	Afmetingen	482 x 44 x 327 mm
Dynamisch bereik	119 dB	Gewicht	4,53 kg
Configureerbare analoge niveaus	+18 dBu of +24 dBu
