Klark Teknik DN100 V2

Een geliefde referentie voor live en studio binnen de DN-serie

De DN 100 V2 behoort tot de actieve direct boxes die ontworpen zijn om te voldoen aan de eisen van moderne mengpanelen: +48 V fantoomvoeding aanwezig op consoles, grote headroom en getrouwe weergave van het karakter van instrumenten. Het is een vaste keuze geworden bij geluidstechnici en muzikanten, met een eenvoudig doel: een schoon, stabiel en gedetailleerd signaal naar de console sturen zonder het spel te "verzachten" of transiënten te onderdrukken.

Voor wie is de Klark Teknik DN 100 V2 bedoeld?

Deze direct box is ontworpen voor bassisten (actief of passief), elektro-akoestische gitaristen, toetsenisten, elektronische apparaten en elke bron die men netjes naar een microfooningang van een console wil sturen via een gebalanceerde uitgang. Live vergemakkelijkt hij snelle podiumwisselingen (heldere patch, gecontroleerd niveau, beperkte brom). In de studio is het een betrouwbare schakel om een DI-opname te maken voorafgaand aan reamping of verwerking, terwijl de speelnuances uitstekend behouden blijven.

Audio-ontwerp: dynamiek, stille werking en robuustheid

Gebalanceerde uitgang geïsoleerd door transformator

De DN 100 V2 maakt gebruik van een gebalanceerde uitgang geïsoleerd door een transformator, geoptimaliseerd om een consistente frequentierespons en fase te behouden over wisselende kabelafstanden. Het ontwerp houdt ook rekening met het voorkomen van saturatie van de transformator, met een geïntegreerde vaste high-pass filter om zeer lage frequenties die muzikaal niet essentieel zijn te dempen, terwijl de nauwkeurige weergave van de lage grondtonen van instrumenten behouden blijft.

Daarnaast bevat de architectuur een galvanische isolatie die effectief de in- en uitgangsinterfaces scheidt, wat in combinatie met de Earth Lift -schakelaar helpt om aardlusproblemen te beperken wanneer apparatuur gevoed wordt vanuit verschillende netwerken (podium, backline, mengpaneel).

Dubbele ingangen met automatische impedantieaanpassing

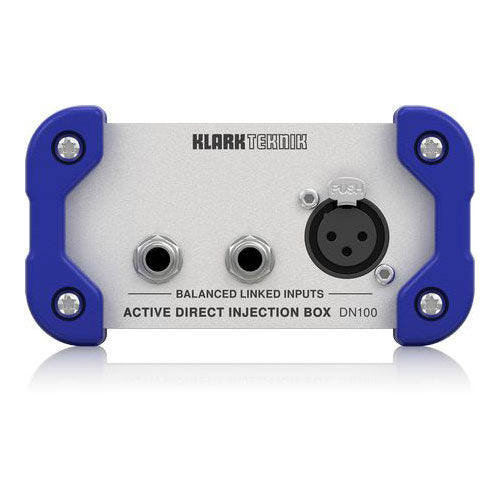

De DN 100 V2 biedt een parallelle XLR-ingang en twee TRS 6,35 mm Jack-ingangen, waarvan één kan dienen als doorvoeraansluiting naar een versterker (handig om je versterkerklank op het podium te behouden terwijl je een schone DI naar de frontmix stuurt). De impedantie past zich automatisch aan afhankelijk van het gebruik: bij alleen XLR is de ingang bedoeld voor lijnniveau bronnen; zodra een 6,35 mm Jack wordt aangesloten, wordt de impedantie zeer hoog om passieve gitaar- en basmicrofoons te respecteren, waardoor hoogverlies en een "dicht" signaalgevoel worden vermeden.

Zichtbare schakelaars: Pad en Earth Lift

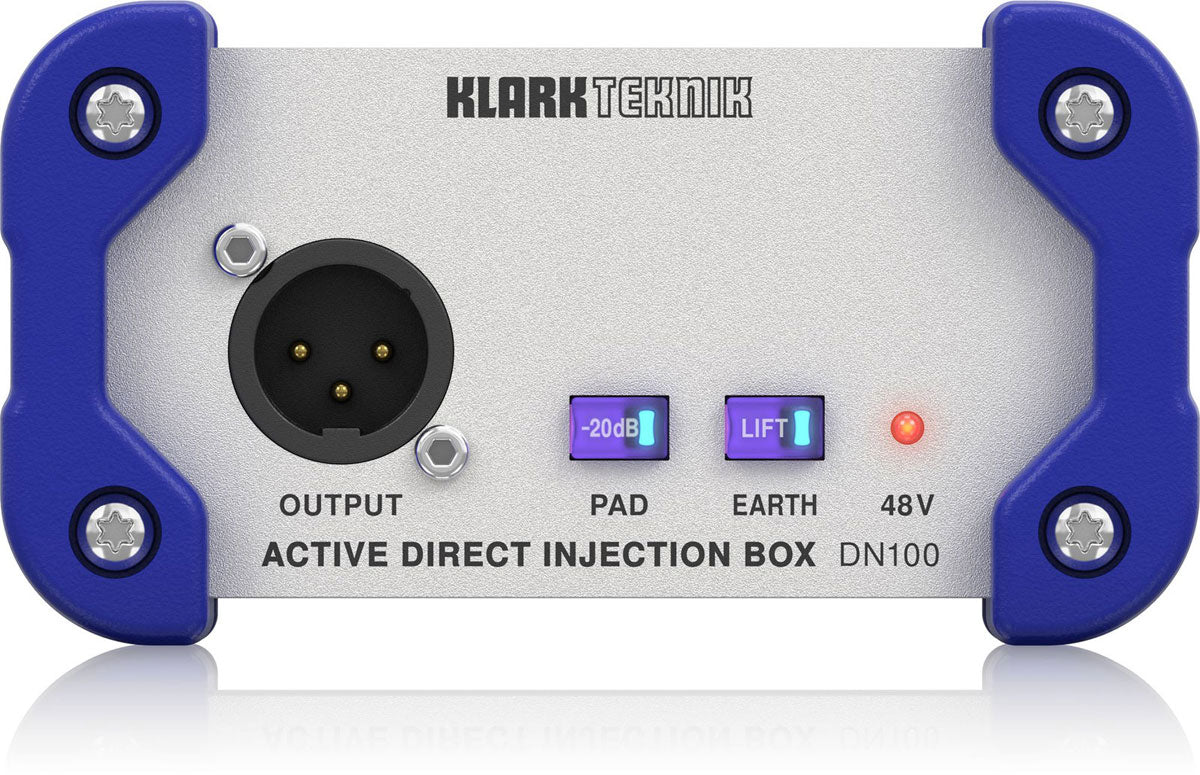

Op het podium is er geen tijd om te raden: de Pad - en Earth Lift -schakelaars zijn verlicht en een LED geeft de aanwezigheid van de +48 V fantoomvoeding aan. Resultaat: directe controle die op afstand leesbaar is, nuttig bij weinig licht.

Ontworpen voor tours

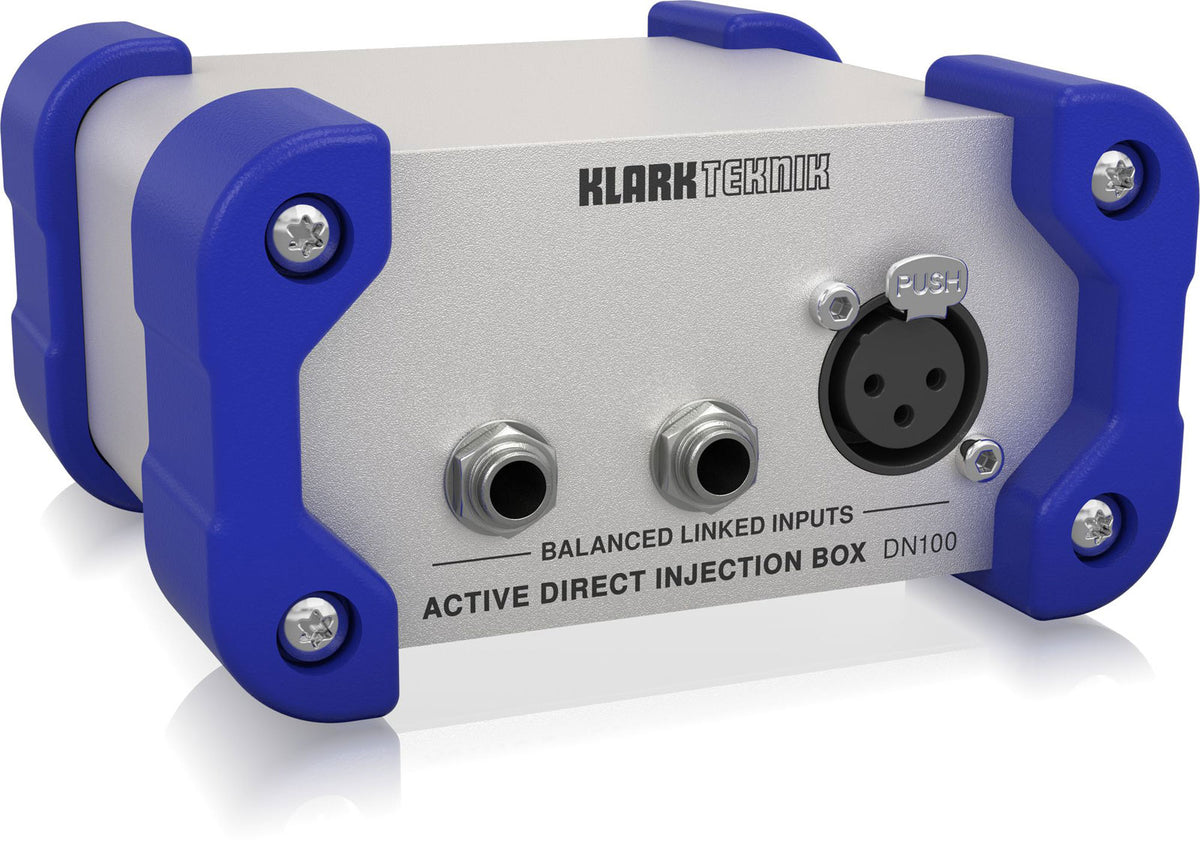

De behuizing van geëxtrudeerd aluminium beschermt de elektronica, aangevuld met een siliconenrubberen bescherming en isolerende hoeken. Deze constructie is gericht op dagelijkse betrouwbaarheid: snelle installatie/verwijdering, schokken, trillingen en herhaald transport, terwijl stabiele verbindingen behouden blijven.

Technische specificaties

Rack	Neen	Type	housing
Categorie	audio-omzetter

Connectors	2 x TRS 6,35 mm Jack en 3-pins XLR parallel	Ruis	-103 dBu, 22 Hz tot 22 kHz ongecorrigeerd, met ingang afgesloten door een weerstand van 10 kOhm
Impedantie	1 MOhm nominaal, gebalanceerd of ongebalanceerd, 20 kOhm (alleen XLR)	Frequentierespons	20 Hz tot 20 kHz, +/-1 dB, belasting 10 kOhm
Maximaal ingangslevel	35 dBu (met pad geactiveerd)	Vervorming (THD + N)	typisch <0,005% @ 1 kHz, +10 dBu
Attenuator	20 dB pad	Spanning	+48 V fantoomvoeding
Connector	3-pins XLR	Stroomverbruik	<10 mA
Maximaal uitgangsniveau	15 dBu bij een belasting van 10 kOhm	Afmetingen	118 x 63 x 112 mm (4,7 x 2,5 x 4,4")
Minimale belasting	600 ohm	Gewicht	niet gespecificeerd (leveranciersgegeven: 0)
