Klark Teknik DN32-Dante

Een Dante-extensie speciaal voor het M32/X32-ecosysteem

De DN32-DANTE is een uitbreidingskaart ontworpen om native audio-uitzending via Dante-netwerk te integreren in compatibele consoles uit de M32 en X32 serie. Hij wordt geïnstalleerd ter vervanging van de standaard meegeleverde DN32-USB kaart, om uw console te transformeren van een "USB audio interface" naar een flexibelere netwerkarchitectuur, gericht op live, installatie en multitrack opname.

Deze aanpak maakt het mogelijk om audio (ingangen/uitgangen) te centraliseren en te routeren waar u het nodig heeft, terwijl u de werkwijze en patchlogica van de console behoudt.

Voor wie en voor welke toepassingen?

De DN32-DANTE is bedoeld voor geluidstechnici, live professionals, stage managers en studio's die de mogelijkheden van hun console willen uitbreiden met een Dante-netwerk. Hij is bijzonder relevant als u multipoint scènes moet beheren (front of house, monitors, broadcast), een schone en stabiele multitrack opname wilt maken, of simpelweg audio wilt delen tussen meerdere apparaten op hetzelfde netwerk.

In de praktijk kunt u tot 32 kanalen afspelen en opnemen vanaf een PC of Mac via DVS, terwijl de integratie in een bestaande netwerkinfrastructuur wordt vergemakkelijkt met een flexibelere distributielogica dan punt-tot-punt bekabeling.

Dante netwerk 48 kHz, redundantie en PTP klok: wat de DN32-DANTE verandert

Audio 32x32 via Dante Virtual Soundcard (DVS)

De DN32-DANTE ondersteunt het afspelen en opnemen van 32 kanalen input en 32 kanalen output in Dante-formaat, met een samplefrequentie van 48 kHz. Voor de verbinding met de computer maakt hij gebruik van Dante Virtual Soundcard (DVS), met ASIO op PC of AU op Mac, zodat uw console als netwerk audio gateway kan fungeren voor multitrack opname, DAW monitors of virtual soundcheck.

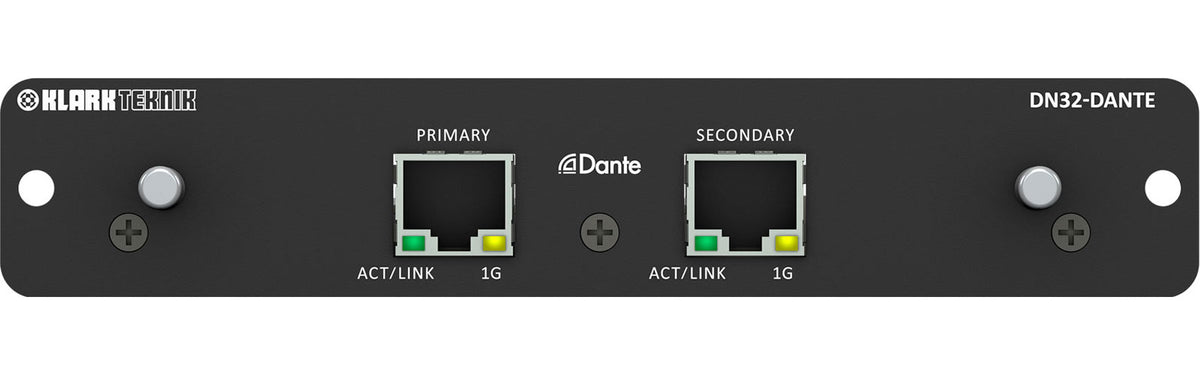

Dubbele RJ45 netwerkpoort: servicecontinuïteit en gedeeld netwerk

Met twee RJ45 poorten Primair en Secundair kan de kaart een netwerkverbinding tot 100 m garanderen en automatische redundantie bieden (continuïteit bij uitval van een verbinding), of een flexibelere organisatie van audio distributie op het netwerk mogelijk maken, afhankelijk van uw configuratie.

Dante Master of Slave klok (PTP)

Synchronisatie kan worden beheerd in Dante Master modus (hoofdklok) met het PTP (Precision Time Protocol) formaat, of in Slave modus. Deze flexibiliteit vergemakkelijkt integratie in systemen waar de klok door een masterapparaat wordt opgelegd, of juist gevolgd moet worden om consistent te blijven met het netwerk.

Routing en controle via Dante Controller

Routing en controle van de kaart worden geconfigureerd via de Audinate Dante Controller software op Mac of PC. Zo behoudt u een duidelijk overzicht van abonnementen (subscriptions), streams en de organisatie van kanalen tussen uw verschillende Dante-machines en apparaten.

Voorpaneel indicatoren voor netwerkdiagnose

LEDs aan de voorkant maken het mogelijk om de status van de kaart en de netwerksnelheid van de Dante-verbinding te controleren, een eenvoudige maar waardevolle functie om snel een verbinding te valideren, een configuratie te diagnosticeren of een installatie te beveiligen voor een show.

Technische specificaties

Ingangsconnector	RJ45	Samplfrequentie	48 kHz
Uitgangsconnector	RJ45	Resolutie (bit)	32-bits (float)

Type	Dante audio interface kaart	Functies	automatische redundantie mogelijk, audio sharing op netwerk
Kanalen	32 bidirectionele kanalen (afspelen en opnemen)	Klokmodus	Dante Master (PTP) of Slave
Samplefrequentie	48 kHz	Protocol	PTP (Precision Time Protocol)
Compatibiliteit	PC en Mac	Configuratie	via Audinate Dante Controller software (Mac/PC)
Driver	Dante Virtual Soundcard (DVS)	Installatie	ter vervanging van de originele DN32-USB kaart
Driver modes	ASIO (PC) en AU (Mac)	Compatibele consoles	M32, M32R, M32C, X32
Aansluitingen	2 x RJ45 (Primair en Secundair)	Weergave	LEDs aan de voorkant (status en netwerksnelheid van Dante-verbinding)
Verbindingsafstand	tot 100 m
