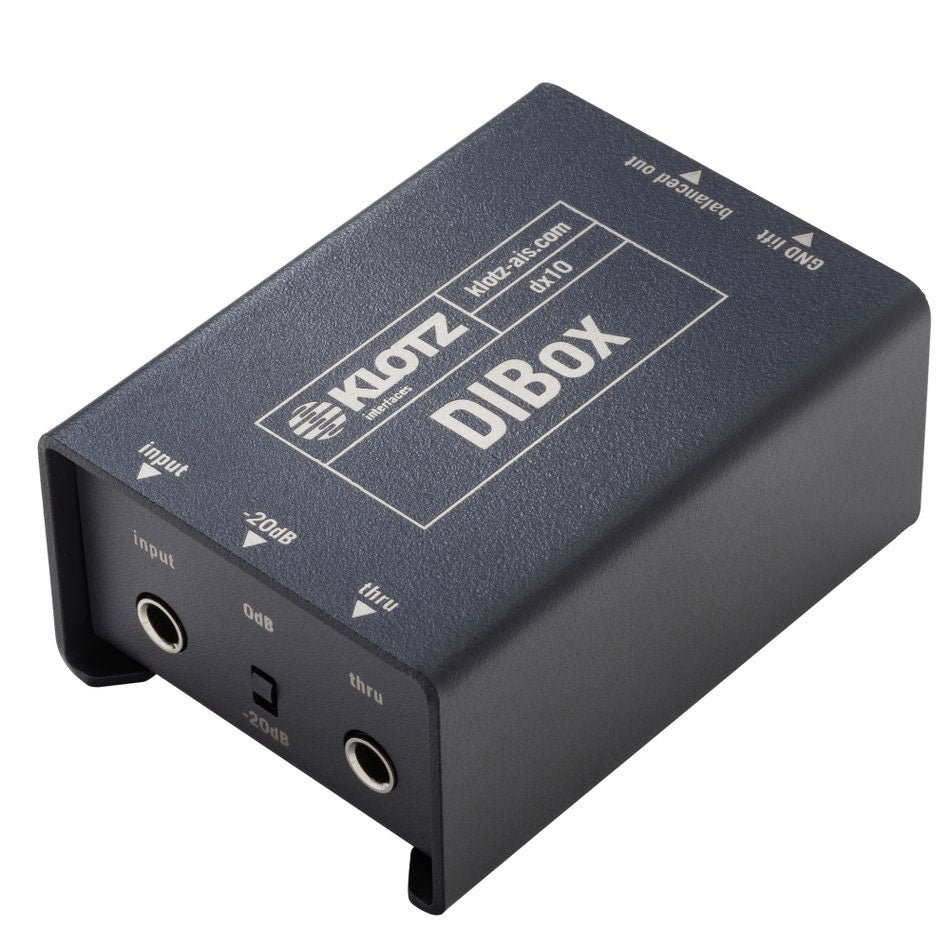

Klotz DX10

Een onmisbare passieve DI in een moderne audiosignaalketen

In een podium- of studio-opstelling is de DI-box een centraal hulpmiddel om de verbindingen tussen instrumenten en geluidssystemen betrouwbaar te maken. De DX10 volgt deze logica met een eenvoudige en robuuste aanpak: een passieve DI, ontworpen om direct te werken zonder voedingsvereisten. Deze "plug and play" filosofie wordt bijzonder gewaardeerd op podia, tijdens repetities en optredens, waar snelle installatie en constante signaalkwaliteit voorop staan.

Het ontwerp legt ook de nadruk op kwaliteit van conversie en isolatie, dankzij een handbedrade transformator beschermd door een permalloy afscherming, nuttig om de gevoeligheid voor storingen te beperken en een bruikbaar signaal over lange afstanden te behouden.

Voor wie is de DX10 bedoeld en wanneer te gebruiken?

De DX10 is bedoeld voor muzikanten, technici en contentmakers die een asymmetrisch instrument- of lijnsignaal naar een microfoon- of lijn-ingang van een mengpaneel, stagebox of interface moeten sturen, terwijl ze het risico op brom en storingen verminderen. Hij is vooral geschikt voor configuraties waarbij kabels een aanzienlijke afstand moeten overbruggen, of wanneer de elektrische omgeving belast is (verlichting, stekkerdozen, backline voeding, computers).

Hij is ideaal voor bronnen zoals een gitaar of bas via een geschikte uitgang, keyboards en expanders, of bepaalde audio-uitgangen van apparatuur met asymmetrische signalen. Door te converteren naar een symmetrische XLR-uitgang vergemakkelijkt de DX10 de integratie in een standaard geluidssysteem en maakt hij een zorgvuldiger verwerking op de mengtafel mogelijk.

Werking en voordelen: symmetrisatie, impedantieaanpassing en demping

Waarom een signaal symmetriseren?

Een DI dient hoofdzakelijk om een asymmetrisch signaal met hoge impedantie om te zetten in een symmetrisch signaal met lage impedantie. Concreet helpt dit om het signaal verder te transporteren met minder gevoeligheid voor interferentie, en om het netjes naar een mengtafel te sturen voor equalizatie, dynamiek en routing.

Passieve DI: eenvoud, betrouwbaarheid, efficiëntie

In tegenstelling tot een actief model vereist een passieve DI zoals de DX10 geen voeding. Deze keuze is relevant wanneer je op zoek bent naar een betrouwbare, direct inzetbare en gemakkelijk te gebruiken box op het podium. De transformator speelt hier een sleutelrol: hij zorgt voor de conversie en draagt bij aan de isolatie, met een permalloy afscherming die de bescherming tegen RF-interferentie verbetert.

Niveaubeheer: omgaan met sterke bronnen

De DX10 geeft verschillende maximale ingangsniveaus aan afhankelijk van de dempingsstand. Dit maakt het mogelijk om de DI aan te passen aan diverse bronnen, van gematigde signalen tot hogere niveaus, terwijl een bruikbare uitgang naar de mengtafel behouden blijft. Deze marge is bijzonder nuttig wanneer je wisselt tussen instrumenten, lijnuitgangen of apparatuur met hogere niveaus.

Technische specificaties

Rack	Neen	Type	housing
Categorie	audio-omzetter

Behuizing	volledig metaal (roestvrij staal)	Maximaal ingangsniveau, demping UIT	+10 dBu (2,5 V) / 20 k ohm
Afmetingen (L x B x H)	103 x 75 x 49 mm	Maximaal ingangsniveau, demping 20	+30 dBu (25 V) / 40 k ohm
Gewicht	500 g	Maximaal uitgangsniveau	-10 dBu (250 mV) / 200 ohm

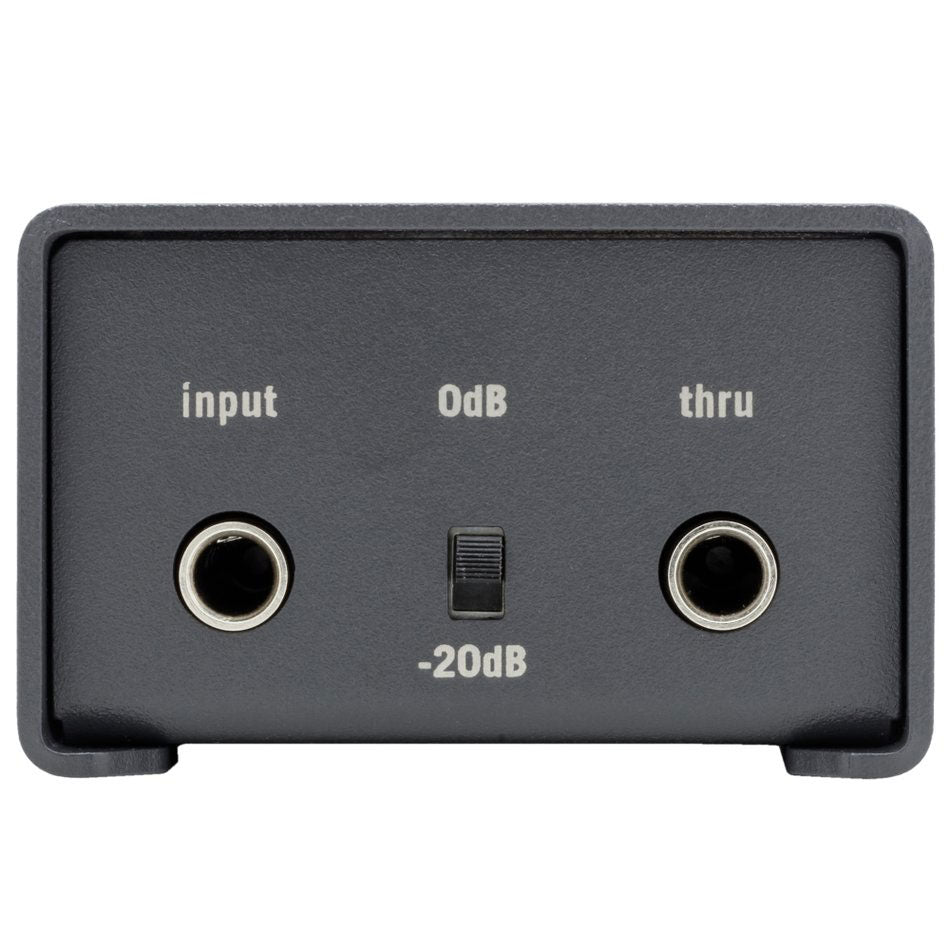

Asymmetrische ingang	6,35 mm Jack	Frequentierespons	10 Hz tot 30 kHz (plus of min 0,3 dB)
Asymmetrische uitgang	6,35 mm Jack	Vervormingsfactor	minder dan 0,1 %

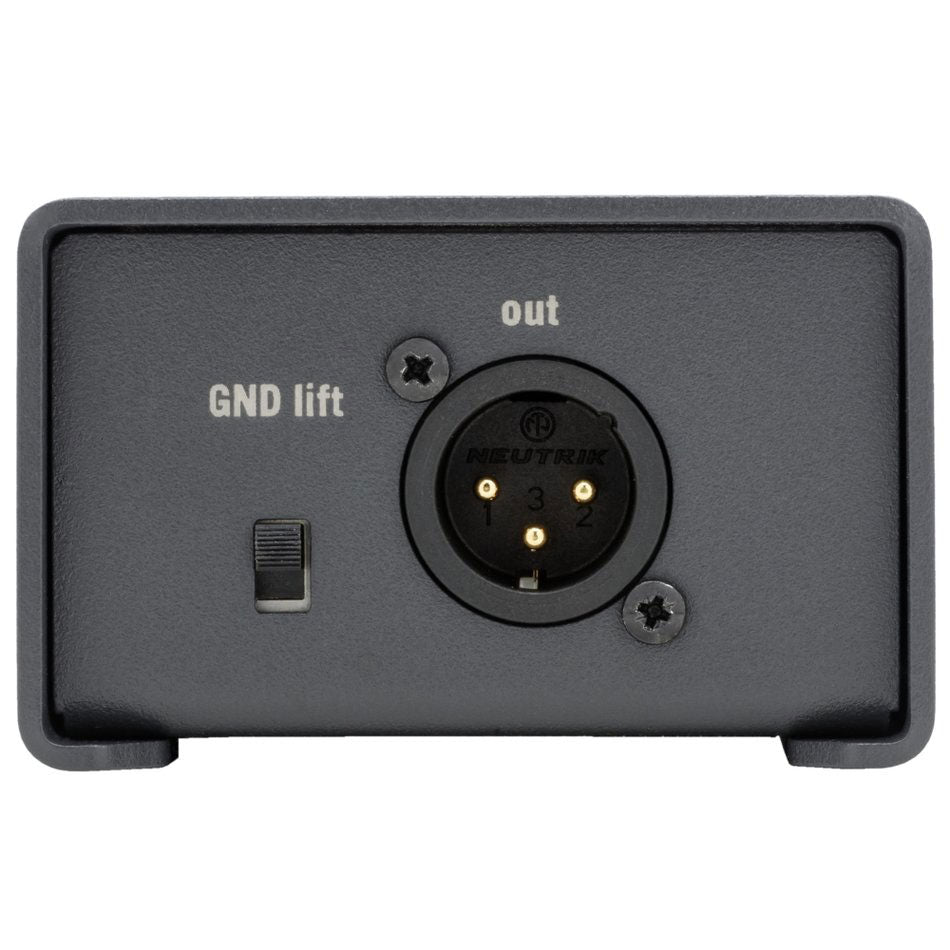

Symmetrische uitgang	3-pins XLR male
