Een sleutelaccessoire voor een nette en betrouwbare HF-rig

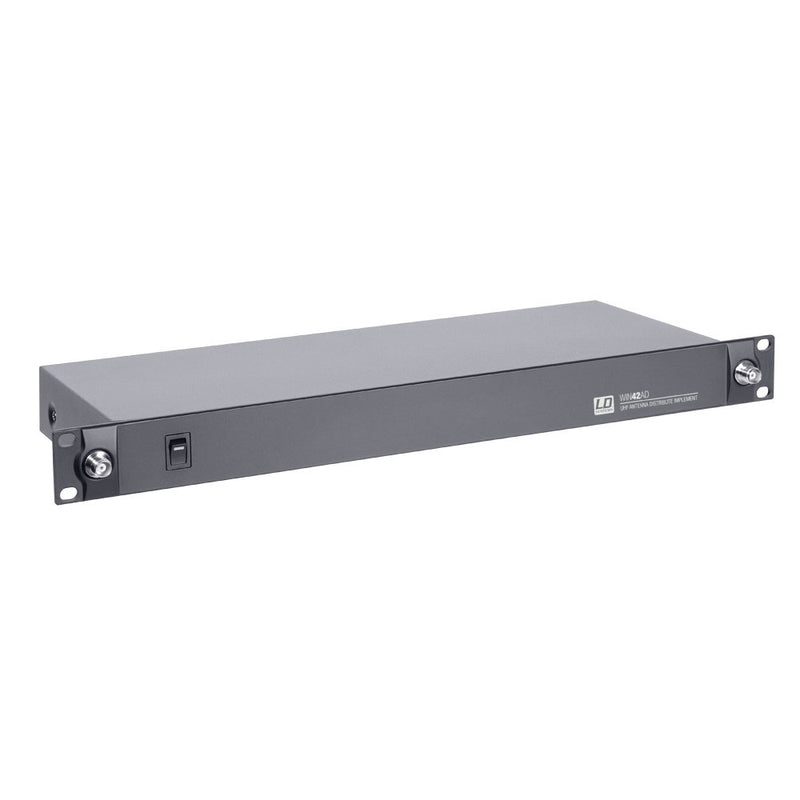

Ontworpen om de antenneverdeling te centraliseren, vereenvoudigt deze antenneverdeelaar multi-ontvanger installaties door het stapelen van antennes en complexe bekabeling te vermijden. Het formaat van 482 mm breed maakt integratie in een technische configuratie gericht op podium, studio of evenementen eenvoudig.
Voor wie en voor welke toepassingen?
Ideaal voor geluidstechnici, leveranciers en muzikanten die meerdere draadloze systemen in hetzelfde gebied gebruiken: zang, monitors, opname, conferenties. Het maakt het mogelijk de RF-keten te rationaliseren, tijd te besparen bij de opbouw en de ontvangstconsistentie over alle aangesloten ontvangers te verbeteren.
Functionaliteiten en voeding: een distributie ontworpen voor HF-racks
De TNC-verbindingen zorgen voor een betrouwbare koppeling met antennes en ontvangers. De verdeelaar biedt ook een voeding voor HF-ontvangers en een voeding voor de antenneversterker, om een stabiele en homogene installatie over het hele systeem te behouden.
Technische specificaties
| Producttype | Accessoires voor draadloze microfoonsystemen |
| Type | Antenneverdelers |
| Frequentiebereik | 500 - 900 MHz |
| Frequentiebandbreedte | 400 MHz |
| Signaalversterking | 3 dB |
| Antenne-ingangen | 2 |
| Antenne-ingang connector | TNC |
| Ingangsimpedantie | 50 Ohm |
| Antenne-uitgangen | 4 x 2 |
| Antenne-uitgang connector | TNC |
| Uitgangsimpedantie | 50 Ohm |
| Voeding antenneversterker | 9 V |
| Voeding HF-ontvanger | 4 x 12 tot 18 Volt, gelijkspanning V |
| Netspanning | 12 tot 18 Volt, gelijkspanning, 3 A |
| Breedte | 482 mm |
| Hoogte (mm) | 44,4 mm |
| Diepte | 160 mm |
| Gewicht | 4,8 kg |
Questions fréquentes
Hoeveel HF-ontvangers kunnen op deze antenneverdeler worden aangesloten?

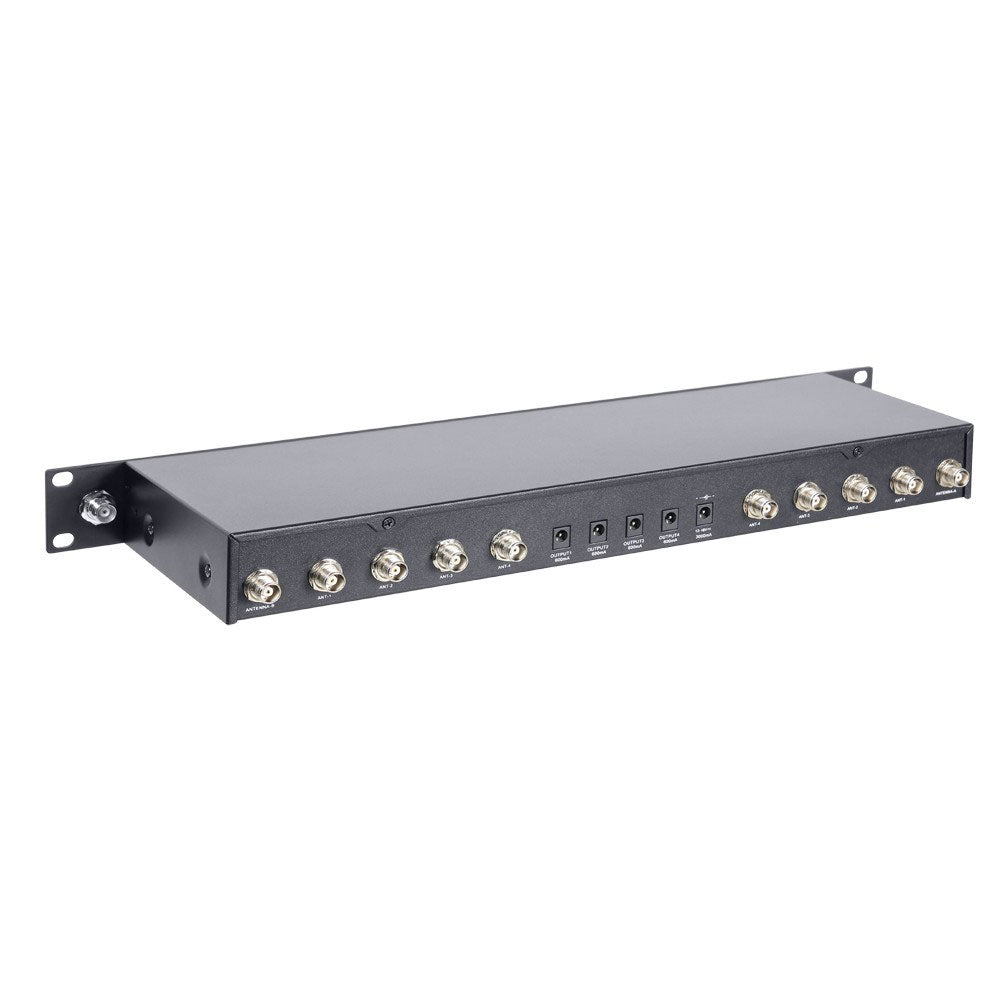

De distributie biedt 4 x 2 antenne-uitgangen met TNC-connectoren, oftewel vier paren bedoeld voor diversity-ontvangers.
Met welke HF-frequenties werkt de LD Systems Win 42 Ad?
Het werkgebied loopt van 500 tot 900 MHz. De opgegeven bandbreedte is 400 MHz.
Welke antenneconnectoren worden gebruikt?
De twee ingangen en antenne-uitgangen gebruiken TNC-connectoren. De impedantie is 50 ohm aan zowel de ingang als de uitgang.
Kunnen de HF-ontvangers worden gevoed via de verdeler?
Vier voedingsuitgangen voor HF-ontvangers zijn voorzien, met een gelijkspanning van 12 tot 18 V. Een aparte 9 V voeding voor een antenneversterker is eveneens beschikbaar. Het apparaat vereist een externe voeding van 12 tot 18 V DC voor 3 A.
Wat zijn de afmetingen voor een rackmontage?
De behuizing meet 482 mm breed, 44,4 mm hoog en 160 mm diep, met een gewicht van 4,8 kg.
