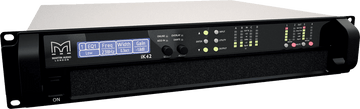

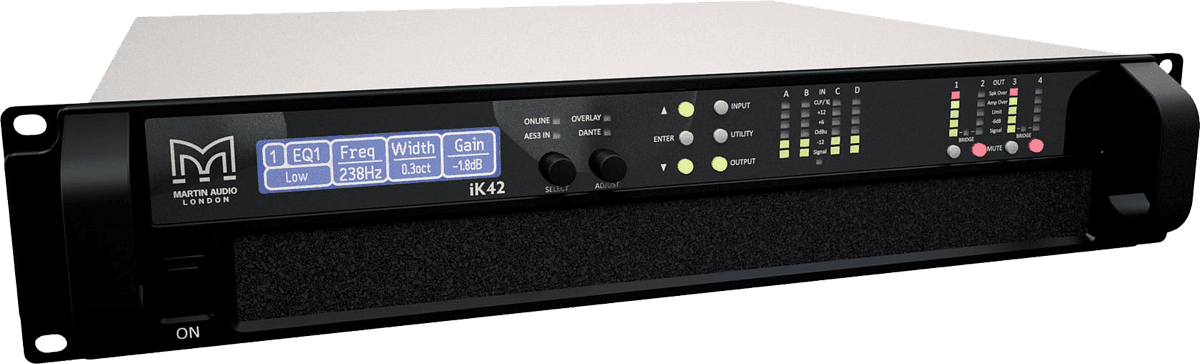

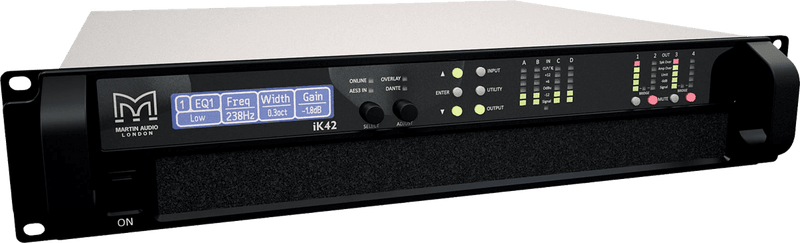

Martin Audio IK42-Dante

Een controller-versterker ontworpen voor het Martin Audio ecosysteem

De iKON iK42 is ontworpen als een centraal stuur- en versterkingselement voor veeleisende Martin Audio configuraties, in het bijzonder de Wavefront Precision systemen en XE monitors. De "all-in-one" aanpak combineert multikanaals versterking, digitale verwerking en netwerkbewaking om integratie te vereenvoudigen, inbedrijfstelling te versnellen en consistente weergave van het ene systeem naar het andere te waarborgen.

Buiten deze doeltoepassingen maakt het ontwerp het ook een relevante keuze voor multikanaals versterking binnen een Martin Audio luidsprekerpark, wanneer men zowel reserve, precisie als uitgebreide DSP-tools zoekt in een 2U rackformaat.

Voor wie en in welke toepassingen maakt de iKON iK42 het verschil

De iK42 richt zich op geluidsdienstverleners, integratoren en exploitanten van locaties (zalen, theaters, gebedshuizen, clubs) die behoefte hebben aan een krachtige, betrouwbare en op afstand bewaakbare 4-kanaals versterker. Zowel front-of-house als op het podium biedt hij uitstekende dynamische controle en fijne aansturing van luidsprekers, handig wanneer meerdere zones of meerdere kanalen in één rack moeten worden beheerd.

De hoge efficiëntie beperkt het energieverbruik uit het net en helpt nuttige vermogensreserves te behouden wanneer de omstandigheden zwaar worden (sterke belasting, temperatuur, lange gebruiksduur), terwijl de focus op audioprestaties blijft.

Verwerking, netwerk en beveiliging: een versterker klaar voor moderne systemen

Geïntegreerde hoge precisie DSP en FIR-filters

De digitale verwerking is volledig geïntegreerd in de iK42 om de algehele systeemprestatie te optimaliseren. De DSP werkt op 96 kHz / 48 kHz op alle ingangen en uitgangen en biedt uitgebreide tools voor gain, delay, filtering en equalizing. Voor architecturen die fijne afstemming en gecontroleerde fase vereisen, kan elk uitgangskanaal profiteren van tot 1000 taps FIR-filter bij 48 kHz, een sleutelpunt voor het implementeren van optimalisatiestrategieën zoals bandbreedte-uitbreiding op WP-lijnarraysystemen.

Netwerkcontrole en monitoring via Ethernet, digitale audio via Dante

De iK42 integreert afstandsbediening en monitoring via Ethernet via de Martin Audio VU-NET applicatie, nuttig voor diagnose, statusbewaking en dagelijks gebruik. Voor digitale infrastructuren zijn Dante audio netwerk ingangen voorzien, wat audio distributie, routering en kanaalbeheer vergemakkelijkt in podium- of installatiescenario's.

Daarnaast is de frontpaneel interface ontworpen voor volledige lokale bediening van functies, handig in technische racks of bij onderhoud ter plaatse.

Volledige bescherming voor versterker en luidsprekers

Om de exploitatie te beveiligen, beschikt de iK42 over beschermingsfuncties en een reeks geïntegreerde luidsprekerlimiteurs. Het beheer omvat piek-, RMS- en excursiebeperkingen, evenals multibandlimitering voor passieve 2-wegsystemen. Het doel is om prestaties te behouden terwijl veilige bedrijfsomstandigheden worden gegarandeerd, ook bij intensief gebruik.

Technische specificaties

Categorie	eindversterker	Uitgangsconnector	XLR mannelijk, Speakon
Montagewijze (U-rack)	2.0000	DSP	Ja
Beveiligingstype Versterker	Limiter	Impedantie	2 Ω
Vermogen Mono direct 100 V	5000 W	Signaal - ruis verhouding	SN_113
Vermogen per kanaal 2 Ohm	5000 W	Netwerk	Dante
Vermogen per kanaal 4 Ohm	3000 W	Werkingstemperatuur	20 CELSIUS
Vermogen per kanaal 8 Ohm	1500 W	Aantal lokale Inputs	4
Direct stereovermogen 70 V	3500 W	Aantal lokale outputs	4
Versterkingsklasse	D	Koeling	Ventilator
Aantal kanalen	4	Voeding	100 - 240 V wisselstroom - 50/60 Hz
Bandbreedte +/- 3dB	reponse_frequence_7_30	Gewicht	12.5 kg
Warmtebelasting (BTU / h)	853.0000	Afmetingen (mm)	482 x 88 x 441
Ingangsconnector	XLR vrouwelijk

Type	klasse D vierkanaals versterker	DSP uitgangsdriver module	bronfilters, delay, gain, fase, mute, crossover filters, limiters, EQ: low shelf, 8 PEQ / bandpass filters en shelves
Uitgangsvermogen (alle kanalen belast)	5000W bij 2 ohm	Maximale omgevingstemperatuur	40 degC (104 degF)
Uitgangsvermogen	3000W bij 4 ohm	Analoge IN / LINK (4 kanalen)	4 x vrouwelijke XLR
Brugmodus vermogen (per paar kanalen)	10000W bij 4 ohm	Analoge ingangsimpedantie	20k ohm gebalanceerd naar aarde
Uitgang lijnspanning	1250W lijn, 25V	Maximaal analoog ingangsniveau	+20dBu
Samplingfrequentie	96kHz (48kHz voor FIR-filter implementatie)	AES3 IN / LINK (2 kanalen)	1 x vrouwelijke XLR, 1 x mannelijke Neutrik XLR, gebalanceerd
Fysieke ingangen	4 x analoog	Dante (4 kanalen)	2 x afgeschermde RJ45, primair en secundair
Dante ingangen	4 Dante ingangen die gerouteerd kunnen worden naar vier DSP-leesmodules	Versterkeruitgangen	4 x Neutrik Speakon NL4
DSP module ingang	signaalrouting, delay, gain, HPF, fase, mute, equalizer: 2 x low shelf, 6 PEQ / bandpass filters en FIR
