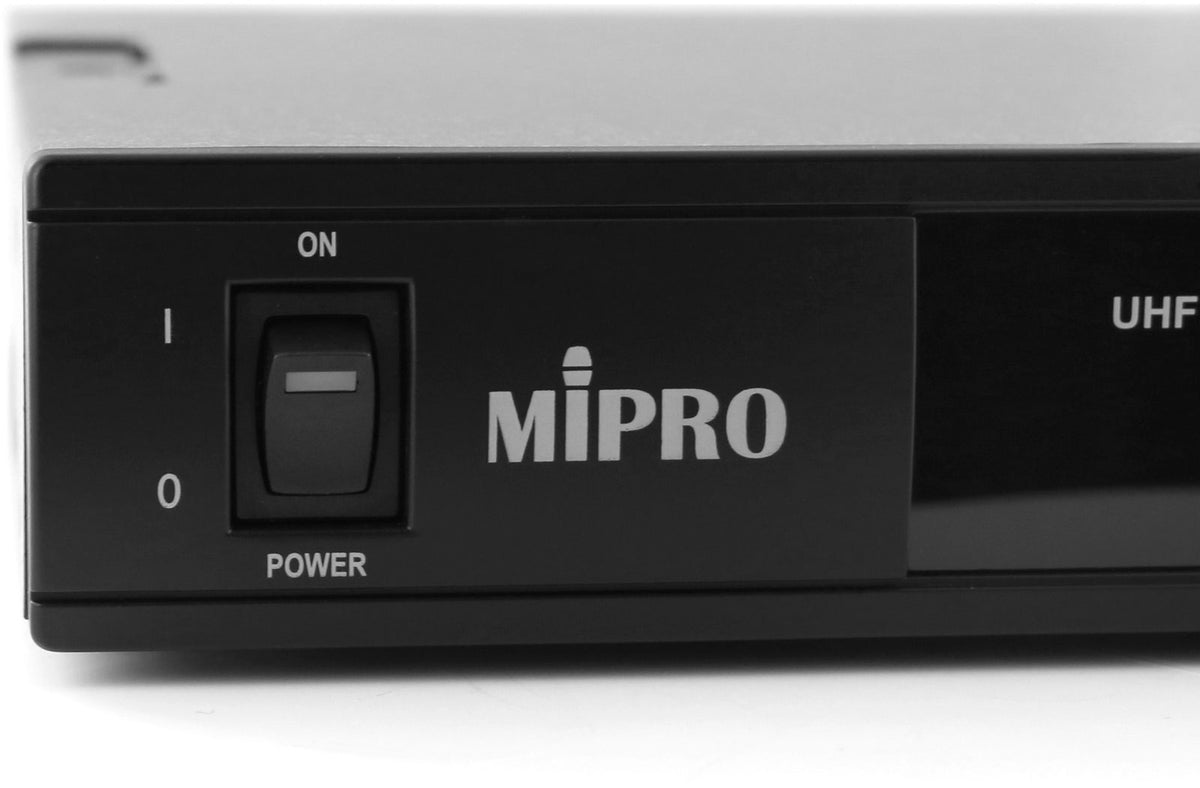

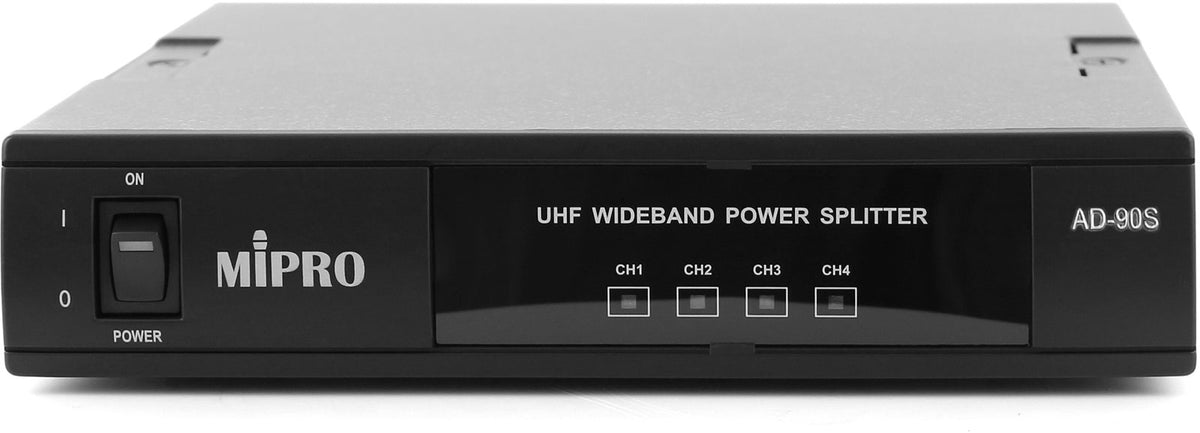

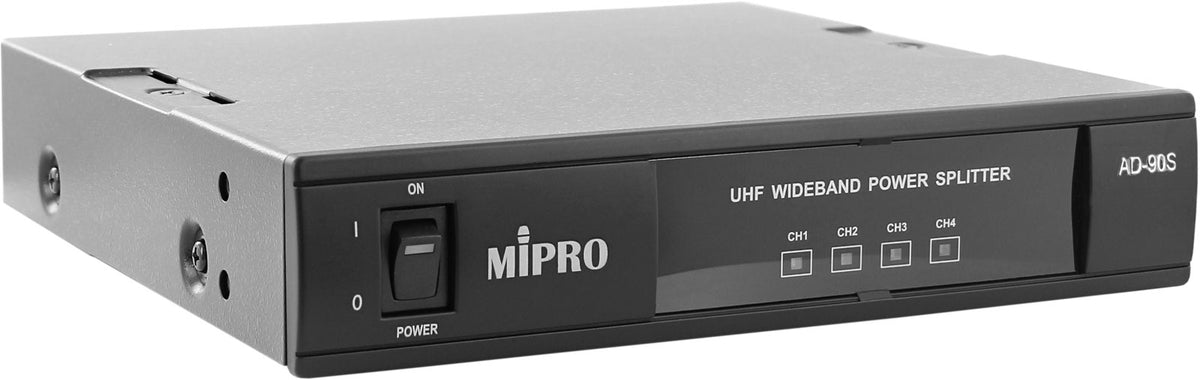

Mipro AD 90S - Antenna splitter

De essentie van de Mipro AD-90S antennesplitter

• RF-distributie 1 naar 4 : één TNC-ingang om tot 4 uitgangen te voeden, ideaal voor het centraliseren van een HF-ontvangst.
• Breed UHF-bereik : dekt 470 tot 960 MHz om zich aan te passen aan diverse omgevingen en configuraties.
• Neutrale gain : 0 dB gain (plus of min 2 dB) voor een consistente distributie zonder het signaal kunstmatig te versterken.
• Voeding voor antennes : levert een DC-spanning van 12 tot 15 V voor actieve antennes, met meegeleverde netadapter.

Een antennedistributietool ontworpen voor professionele HF-configuraties

In een HF-regie is het kritieke punt niet alleen de zender, maar de kwaliteit van de ontvangst en hoe deze wordt verdeeld naar de ontvangers. De Mipro AD-90S volgt deze logica: in plaats van meerdere antennes en kabels te gebruiken, maakt hij het mogelijk om een HF-parc structuur op te bouwen rond een nette distributie met één ingang en meerdere uitgangen. Dit is een gangbare aanpak zodra er meerdere kanalen worden beheerd, omdat het de bekabeling, het onderhoud en de optimalisatie van antenneplaatsing vereenvoudigt.

Voor wie en voor welke toepassingen?

De Mipro AD-90S is bedoeld voor geluidsingenieurs, dienstverleners, podiummedewerkers, integratoren en locatieverantwoordelijken (zalen, theaters, gebedshuizen, conferentiecentra) die HF-systemen in UHF gebruiken. Hij is bijzonder relevant wanneer meerdere ontvangers in dezelfde ruimte moeten werken en men een beter gecontroleerde ontvangst wil: antennes op de juiste plek, beter georganiseerde kabels en een duidelijkere RF-signaaldeling. Zowel op tournee als in vaste installaties helpt hij de HF-keten "netter" en sneller inzetbaar te maken.

Belangrijkste functies en sterke punten van de AD-90S

Breed UHF-bereik: flexibiliteit op locatie

Met een frequentiebereik van 470 tot 960 MHz is de AD-90S ontworpen om over een groot deel van de UHF te werken. Deze dekking is nuttig bij het wisselen tussen verschillende parken, banden of coördinatiebeperkingen, en wanneer men een enkele antennedistributie wil behouden in plaats van afhankelijk te zijn van een model dat beperkt is tot een smal bereik.

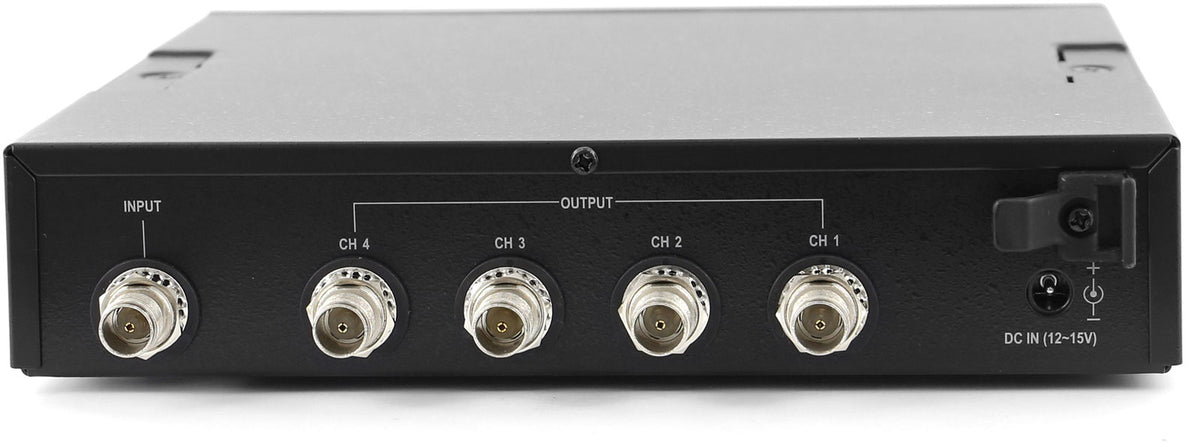

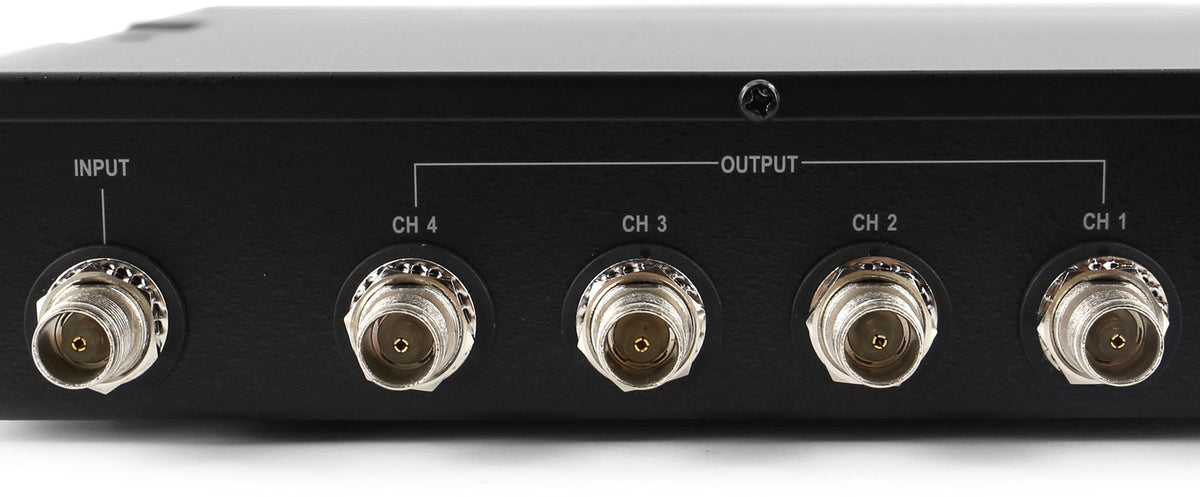

RF-distributie 1 ingang / 4 uitgangen via TNC

Het principe is eenvoudig en effectief: 1 TNC-ingang en 4 TNC-uitgangen om het RF-signaal naar meerdere ontvangers te verdelen. Deze architectuur maakt een nette plaatsing in een rack of technische ruimte mogelijk, terwijl de connectiviteit gewaardeerd wordt in HF vanwege de mechanische stevigheid. Resultaat: minder "gepruts" en een betere algehele consistentie van de RF-bekabeling.

Neutrale gain om het systeem in balans te houden

De AD-90S heeft een gain van 0 dB (plus of min 2 dB). In de praktijk betekent dit dat het apparaat streeft naar een evenwichtige distributie zonder overmatige versterking die sommige afstellingen kan bemoeilijken of het risico op saturatie in een druk RF-omgeving kan verhogen. Deze keuze is passend voor installaties die stabiliteit en voorspelbaarheid prioriteren, vooral wanneer optimalisatie vooral via antenneplaatsing en kabelkwaliteit gebeurt.

Voeding voor actieve antennes: een echte meerwaarde in installaties

Als u actieve antennes gebruikt die voeding nodig hebben, kan de AD-90S een antennevoeding van 12 tot 15 V DC leveren. Dit vereenvoudigt de infrastructuur (minder aparte voedingen) en houdt de RF-distributie meer gecentraliseerd. De netadapter wordt meegeleverd, wat directe integratie in een rack of bestaand systeem vergemakkelijkt.

Ontworpen voor robuustheid en integratie

Met een compact formaat en laag gewicht is de AD-90S gemakkelijk te plaatsen in een technische configuratie zonder het geheel te verzwaren. Het vormt een nuttige bouwsteen om een HF-keten betrouwbaarder te maken: minder zwakke punten, uniforme connectiviteit en een duidelijker RF-pad om storingen te diagnosticeren.

Technische specificaties
