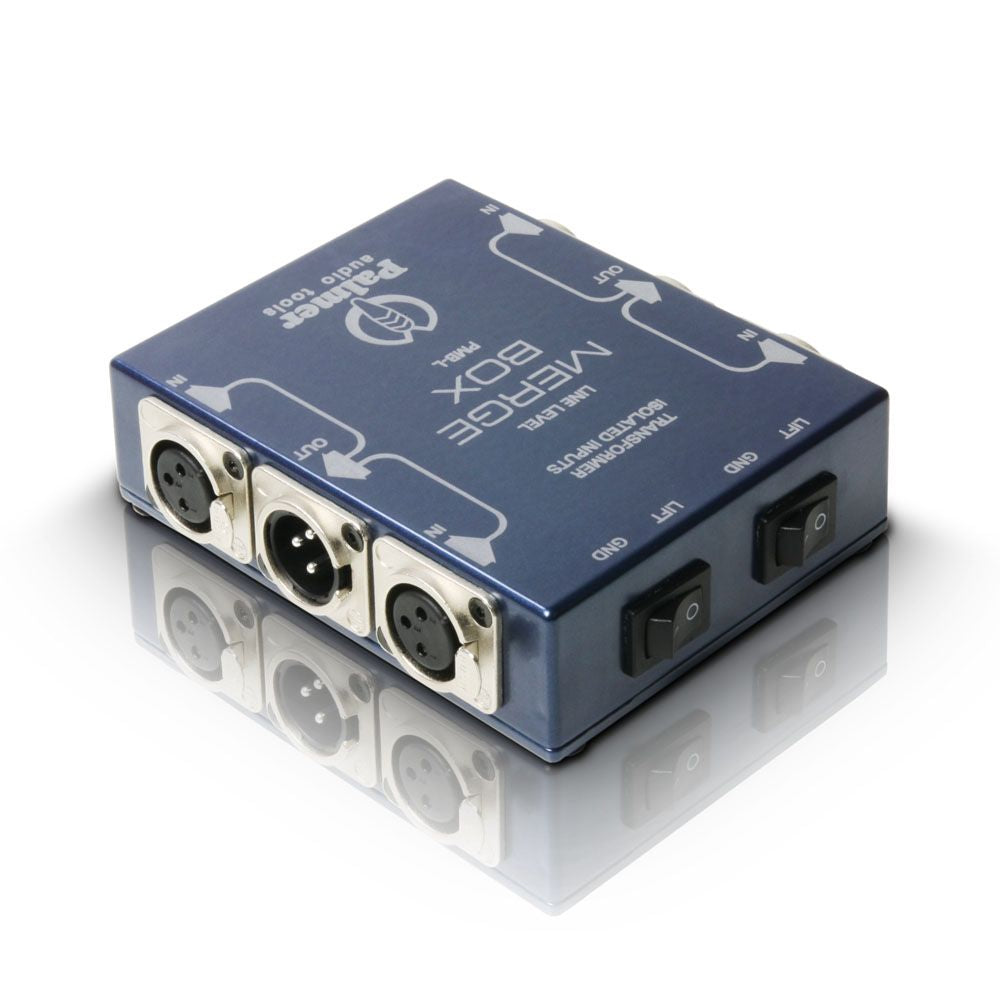

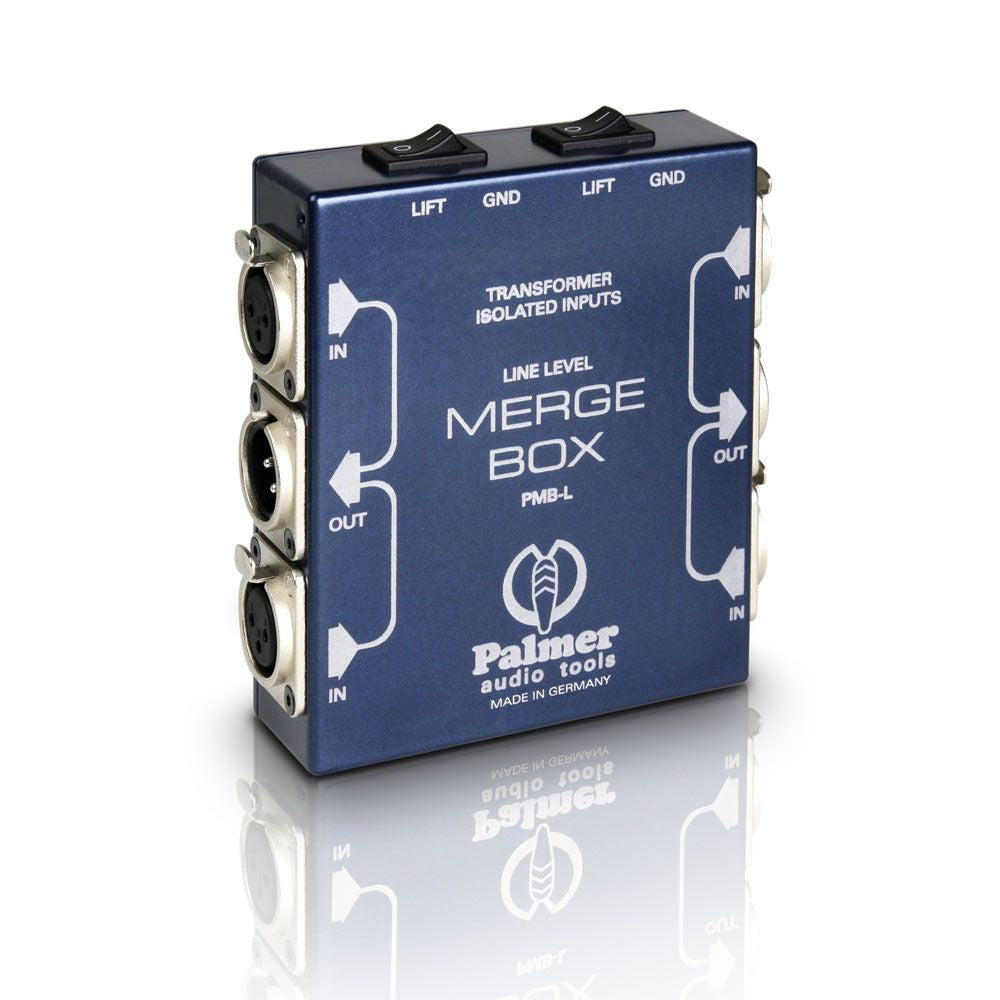

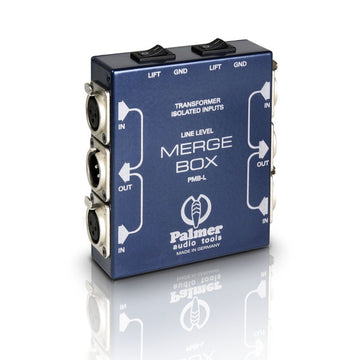

Palmer PMB-L Mengbox

Een klassieker in passieve sommatie: wanneer eenvoud het verschil maakt

De PMB-L behoort tot de familie van passieve mengkasten (ook wel combinatoren of sommatoren genoemd) voor lijnsignalen. Het idee is eenvoudig: signalen netjes optellen zonder actieve trap, dankzij een weerstandsmatrix. Deze aanpak, bewezen in geluidstechniek, broadcast en vaste installaties, overtuigt door zijn robuustheid en voorspelbaarheid: geen gain-instelling, geen risico door voeding en een stabiel gedrag in de tijd.

Met zijn twee kanalen positioneert de PMB-L zich als een veelzijdig hulpmiddel voor configuraties waarbij men lijnen wil samenvoegen of herrouteren zonder de keten te compliceren. Het voldoet aan de typische behoeften van technici die op zoek zijn naar een betrouwbare, compacte en snel inzetbare oplossing, terwijl een symmetrische verbinding aan de uitgang behouden blijft.

Voor wie is de PMB-L bedoeld en wanneer te gebruiken?

De PMB-L is bedoeld voor gebruikers die met lijnsignalen werken in een professionele omgeving: geluidstechnici, live dienstverleners, regisseurs, studio's, theaters, gebedshuizen en integratoren. Het is bijzonder relevant wanneer meerdere bronnen een gemeenschappelijke bestemming moeten voeden, zonder een extra mixer te gebruiken of beschikbare ingangen op een console te bezetten.

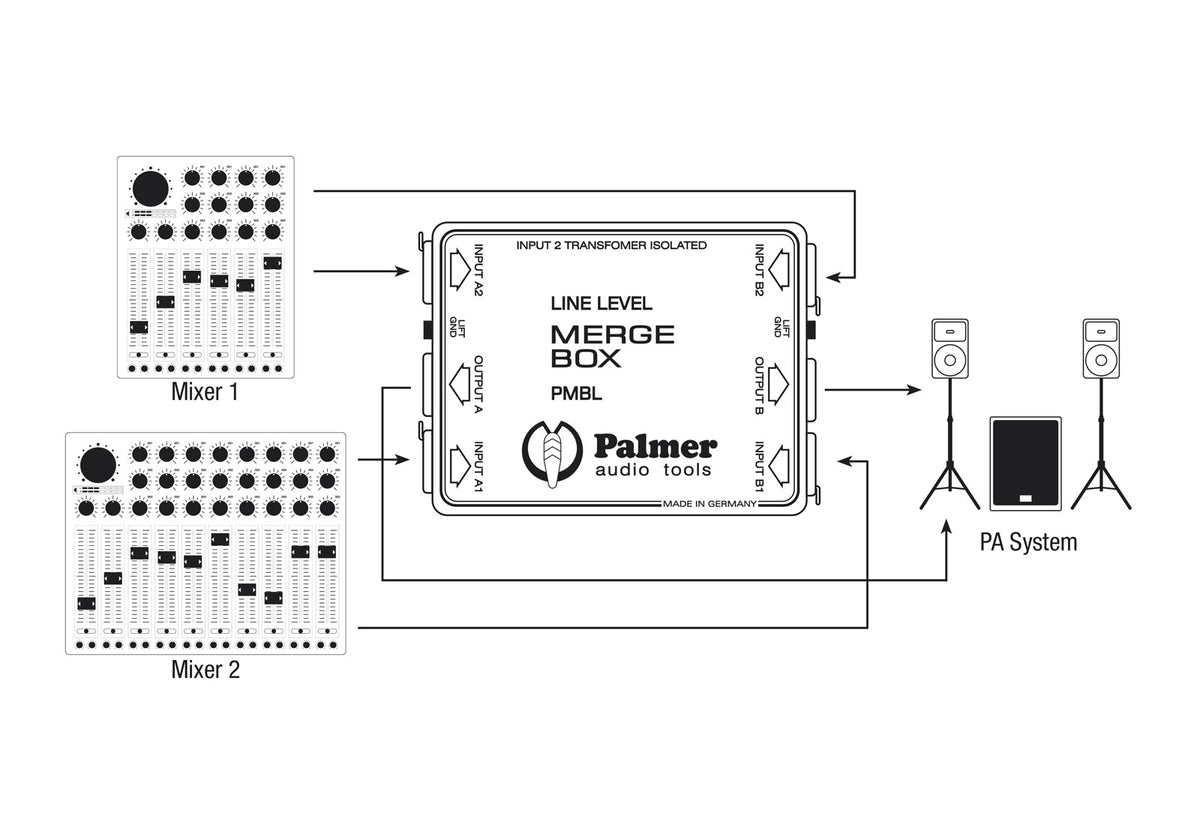

Typische gebruikssituaties: twee mengtafels samenvoegen (bijvoorbeeld een frontconsole en een monitorconsole) naar een eindtrap, een mono sommatie maken uit een stereosignaal, of lijnuitgangen combineren in een distributieketen waar eenvoud en veiligheid voorop staan. In deze scenario's helpt het passieve ontwerp om faalpunten te beperken, terwijl een nette en gestandaardiseerde XLR-bekabeling behouden blijft.

Belangrijke functies: passief mixen, symmetrie en galvanische isolatie

Weerstandsmatrix: een nette en voorspelbare passieve mix

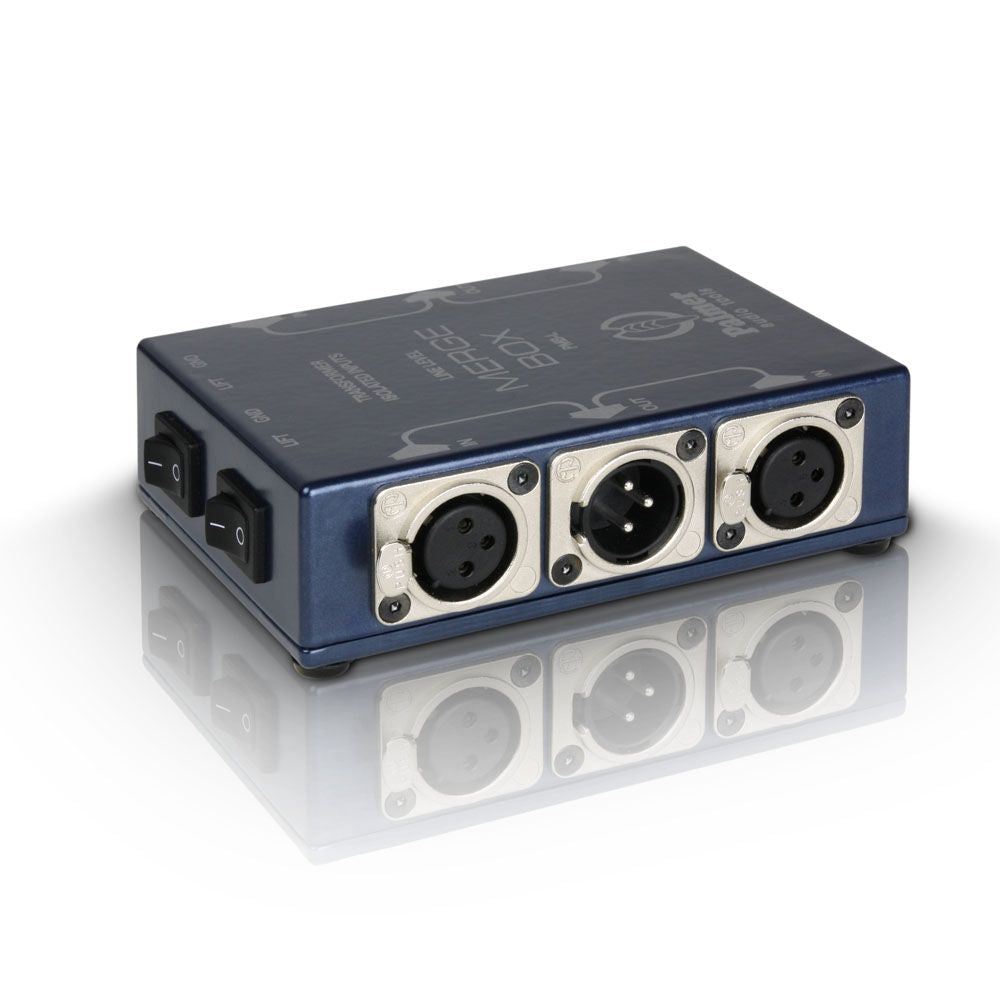

Elk kanaal van de PMB-L biedt twee symmetrische XLR/f-ingangen waarvan de signalen worden opgeteld naar één symmetrische XLR/m-uitgang via een weerstandsmatrix. Deze architectuur is ideaal voor sommatie en combinatie van lijnsignalen wanneer men actieve verwerking wil vermijden. Opmerking: zoals bij elke passieve sommator is een typische demping inherent aan het principe, wat ook helpt om headroom te behouden en ongewenste interacties tussen bronnen te beperken.

Galvanische isolatie op de bovenste ingang: meer rust op het veld

De bovenste ingang is galvanisch gescheiden via een transmitter. Concreet is deze isolatie een voordeel zodra apparatuur op verschillende voedingen is aangesloten, of wanneer een systeem gevoelig is voor aardlussen. De PMB-L maakt het mogelijk om de bovenste ingang te gebruiken terwijl het uitgangssignaal symmetrisch wordt doorgegeven, wat een coherente integratie in een professionele audioketen vergemakkelijkt, vooral bij lange verbindingen.

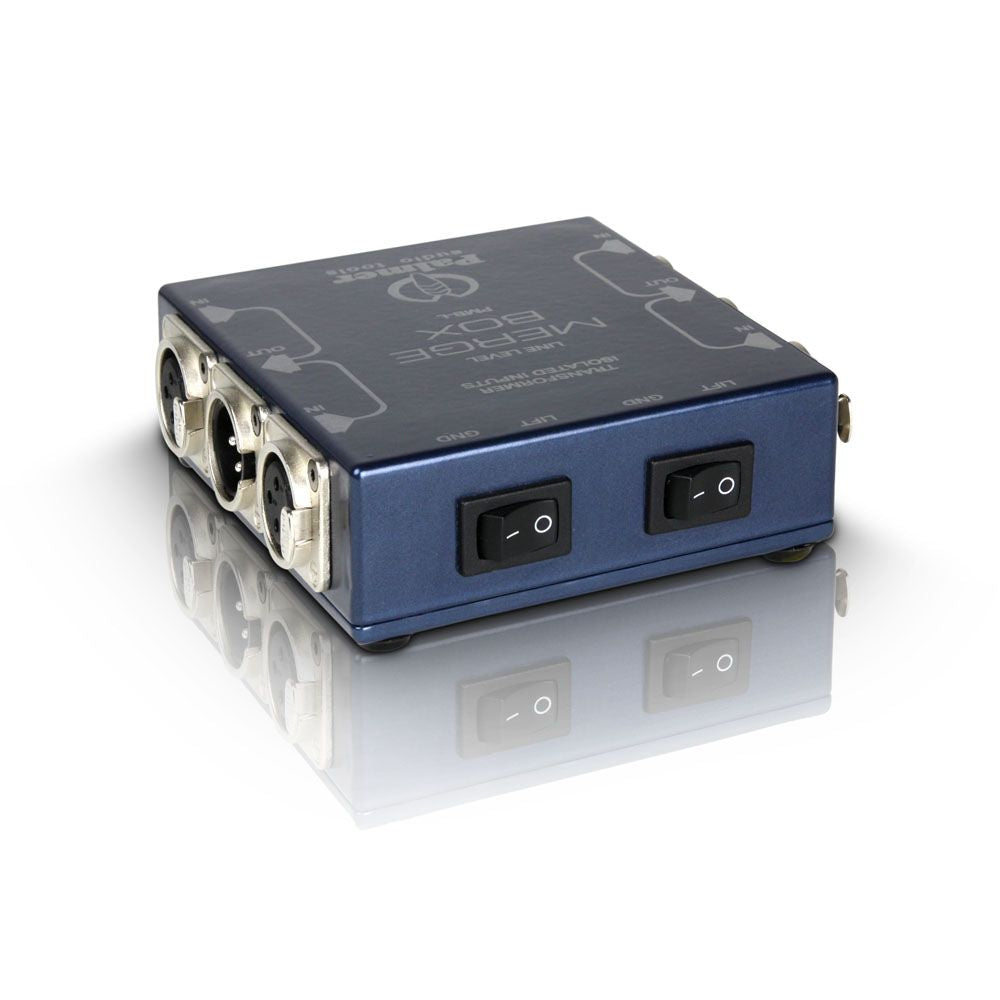

Aardschakelaar: een eenvoudige oplossing voor bromproblemen

De PMB-L bevat een aardschakelaar (ground lift). Dit is een essentiële instelling om snel aan te passen aan diverse configuraties, vooral bij live gebruik of evoluerende installaties. Bij brom veroorzaakt door aarde biedt deze schakelaar een praktische oplossing zonder bekabeling te moeten wijzigen of adapters te moeten gebruiken.

Toelaatbaar niveau en robuust formaat

Met een maximaal niveau van +20 dBu (harmonische vervorming <0,5% @ 35 Hz) voelt de PMB-L zich thuis in een professionele lijnketen. De aluminium behuizing en compacte afmetingen maken transport, plaatsing in regie of integratie in een flightcase eenvoudig. Het is een "slimme noodoplossing" die snel onmisbaar wordt zodra men meerdere bronnen en bestemmingen beheert.

Technische specificaties

Aantal kanalen	2	Type	housing
Rack	Ja	kleur	Natuurlijk
Categorie	geluidsaccessoire	Energieverbruik in nominale modus (Wh)	0 W

Per kanaal	2x symmetrische XLR/f-ingangen naar 1x symmetrische XLR/m-uitgang	Afmetingen	110 x 125 x 38 mm
Maximaal niveau (harmonische vervorming <0,5% @ 35 Hz)	+20 dBu	Gewicht	585 g
Typische demping	6 dB
