Palmer PPB 20

Een tool ontworpen voor "multi-media" distributie tijdens conferenties

Bij een persconferentie is de prioriteit eenvoudig: elk team voorzien van een schoon, stabiel en verwacht niveau signaal, zonder afhankelijk te zijn van "ketting"-aansluitingen die vaak verlies, ruis of last-minute problemen veroorzaken. De Press Patch Box PPB20 volgt deze professionele distributielogica door de ingang (microfoon of lijn, bijvoorbeeld console-uitgang) te centraliseren en te verdelen naar talrijke toegewijde uitgangen. Voor configuraties die dit vereisen, is er ook een stereo versie (PPB20S).

Voor wie is de PPB20 bedoeld en in welke toepassingen te gebruiken?

De PPB20 is bedoeld voor evenementenorganisatoren, regisseurs, audio-dienstverleners, persdiensten, instellingen, gemeenschappen, maar ook voor audiovisuele productieteams die een identiek signaal aan meerdere camera's en recorders moeten leveren. Het is ideaal zodra een "perszone" beheerd moet worden: elk medium krijgt zijn eigen uitgang, zonder tussenkomst op de console en zonder risico de hoofdmix te verstoren. In broadcast- of corporate-omgevingen is het ook een efficiënte manier om audio-uitgangen te standaardiseren, monitoring te verzekeren en tijd te besparen bij de montage.

Belangrijke functies: isolatie, niveau, monitoring en uitbreidbaarheid

High-end ingang en niveau-instelling

De PPB20 bevat een ingangs-signaalversterker met een symmetrische aarde-geïsoleerde ingang, ontworpen om te voldoen aan de eisen van spreekmomenten en console-uitgangen. Het niveau kan over een breed bereik worden aangepast om een consistente distributie naar alle aangesloten apparaten te verkrijgen, zelfs wanneer camera's en recorders niet allemaal dezelfde gevoeligheid hebben.

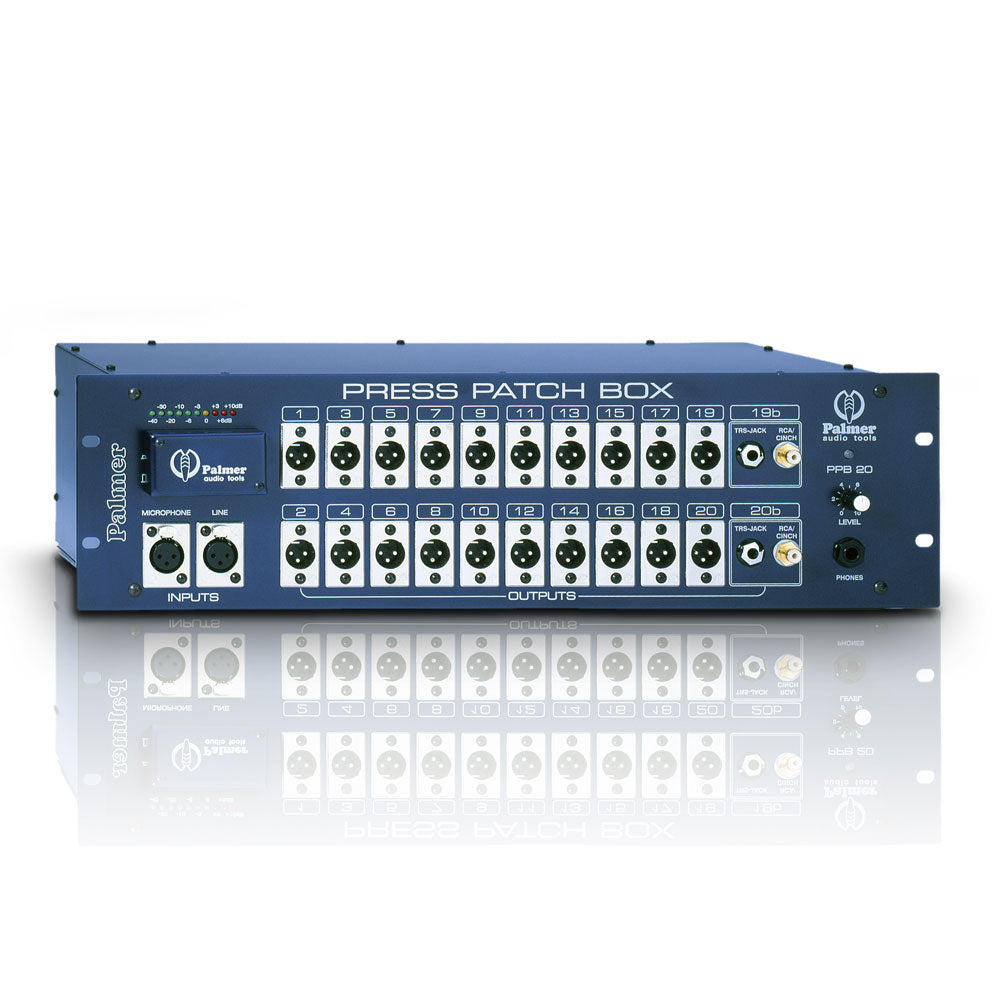

20 toegewijde XLR-uitgangen voor de pers

De distributie gebeurt via twintig mannelijke XLR-uitgangen die symmetrisch zijn via transformator. Elk paar uitgangen heeft individuele drivercircuits, een aanpak bedacht om een stabiele voeding te behouden en interacties tussen aangesloten apparaten (camera's, recorders, capture-interfaces) te beperken. Het nominale uitgangsniveau is +4 dBu bij 600 ohm, een gangbare standaard in professionele audio.

Extra uitgangen op kanalen 19 en 20

Om de compatibiliteit met diverse apparatuur te vergemakkelijken, beschikken kanalen 19 en 20 elk over een Jack 6,35mm TRS-aansluiting die een symmetrisch of asymmetrisch signaal accepteert, evenals een RCA-aansluiting met een nominaal niveau van -10 dBu. Deze flexibiliteit is handig wanneer sommige apparaten een "consumentenniveau" of een andere connector dan XLR verwachten.

LED-weergave en hoofdtelefoonmonitoring

De signaalcontrole wordt verzorgd door een rij van 10 LED's die het bereik -40 tot +10 dB dekken. De 0 dB-indicatie komt overeen met een +4 dBu uitgang, wat snelle referentieniveaustelling mogelijk maakt. Een instelbare hoofdtelefoonversterker complementeert het geheel om de audio-inhoud (spraak, dynamiek, aanwezigheid van storingen) te controleren voordat het signaal naar de media gaat.

Cascadering om het aantal uitgangen uit te breiden

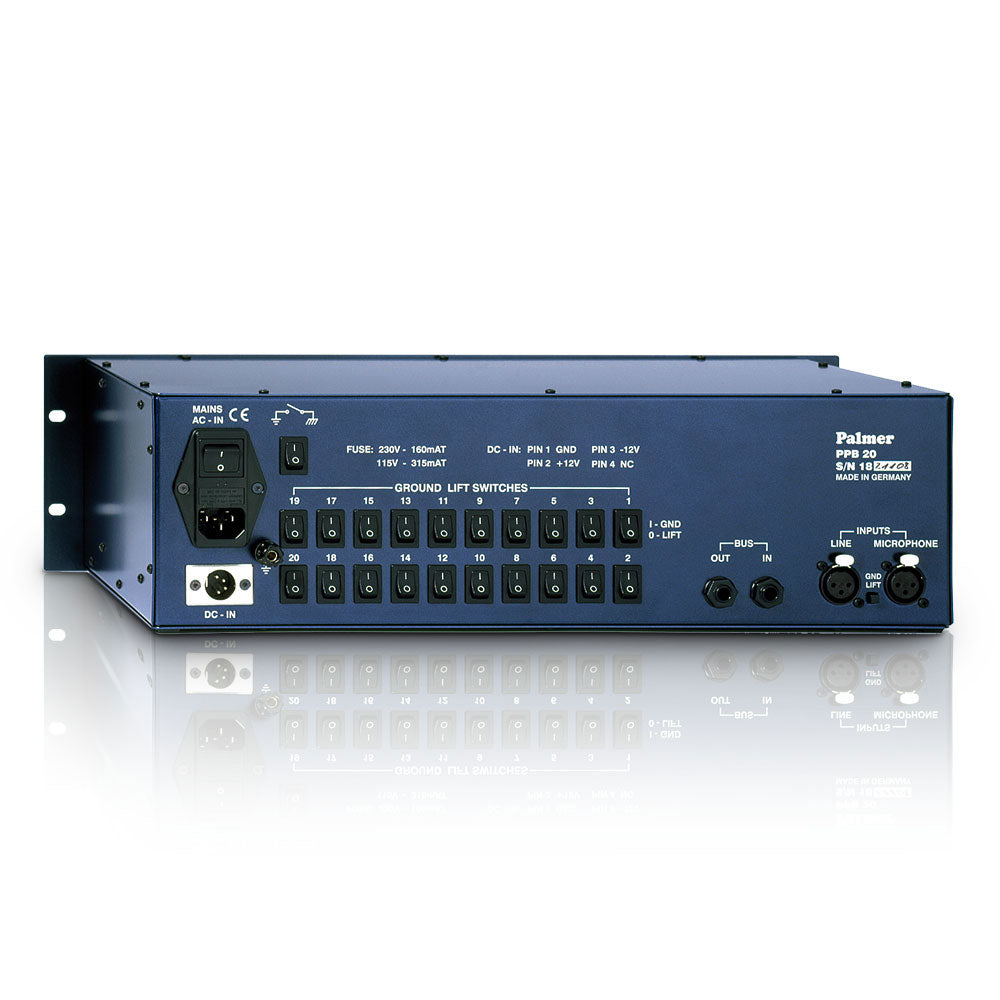

Wanneer meer dan 20 uitgangen nodig zijn, kunnen andere PPB20's in cascade worden verbonden via de BUS IN/OUT-connector aan de achterkant. Deze aanpak behoudt een gestructureerde distributie, zonder improviserende aftakkingen en met een duidelijke bekabelingslogica op de set of in de regie.

Geïntegreerde voeding en noodoplossingen

De PPB20 bevat een geïntegreerde afgeschermde netvoeding voor betrouwbare dagelijkse werking. Een extra DC-ingang maakt werking op batterij of noodvoeding mogelijk. Het model PW4 wordt aanbevolen als geschikte noodvoeding voor twee PPB20's, een relevante optie voor evenementen waar stroomcontinuïteit cruciaal is.

Technische specificaties

Type	Analoog	Rack	Ja
Aantal faders	0	Koptelefoonuitgang	Ja

Invoer	afzonderlijk voor aansluiting van een microfoon- of lijnsignaal (bijv. uitgang van een mengtafel)	Aansluiting in cascade	andere PPB20's via de connector aan de achterzijde BUS IN/OUT (meer dan 20 uitgangen)
Stereoversie beschikbaar	PPB20S	Weergave	rij van 10 LED's (bereik -40 tot +10 dB)
Versterker voor het ingangssignaal	ja	Referentiepunt	0 dB komt overeen met een uitgang van +4 dBu
Niveauregeling	over een groot bereik	Koptelefoonversterker	regelbaar
Uitgangsconnectoren	20 mannelijke XLR-connectoren, transformatorgebalanceerd	Netadapter	afgeschermd, ingebouwd
Aanstuurcircuits	individueel voor elk paar uitgangen	Extra DC-invoer	werking op batterijen of op een noodvoeding
Nominaal uitgangsniveau	+4 dBu bij 600 ohm	PW4	geschikte noodvoeding voor twee PPB20's
Kanalen 19 en 20	6,35 mm TRS-jack-aansluiting ( gebalanceerd of ongebalanceerd signaal)
