Presonus NSB 8.8 - STAGEBOX 8X8 VOOR AVB-NETWERK

Een sleutelcomponent van het StudioLive Series III-ecosysteem

De PreSonus NSB 8.8 is ontworpen als de natuurlijke uitbreiding van de StudioLive Series III mengpanelen en recorders. In deze reeks is AVB geen simpel "bonus": het is de ruggengraat die het mogelijk maakt om een systeem uit te breiden naargelang de behoeften, door ingangen en uitgangen toe te voegen waar ze echt nuttig zijn, dicht bij de muzikanten en het podium. De NSB 8.8 integreert dus naadloos in een bestaand AVB-netwerk om een liveconfiguratie, vaste installatie of hybride repetitie-, opname- en concertopstelling te laten evolueren.

Voor wie en voor welke toepassingen?

De NSB 8.8 is gericht op geluidsingenieurs, podiummedewerkers, tourbands, uitzendlocaties en dienstverleners die de lengte van analoge kabels willen verminderen, podiumwissels willen versnellen en verbindingen betrouwbaarder willen maken. Op het podium centraliseert hij microfoon- en lijnverbindingen en stuurt vervolgens het audio naar het mengpaneel via een enkele netwerkkabel.

Hij is ook relevant voor installaties (clubs, kerken, multifunctionele zalen, scholen) zodra men een nette verbindingspunt op de vloer of aan de rand van het podium wil hebben, terwijl het mengpaneel in de regiekamer blijft. Ten slotte vergemakkelijkt de ingebouwde 2-poorts AVB-switch in evoluerende configuraties het in serie schakelen van meerdere units om de I/O-capaciteit te vergroten zonder de bekabeling te compliceren.

Functionaliteiten en sterke punten van de NSB 8.8

Microfoon- en lijningangen, afstandsbediening en gaincompensatie

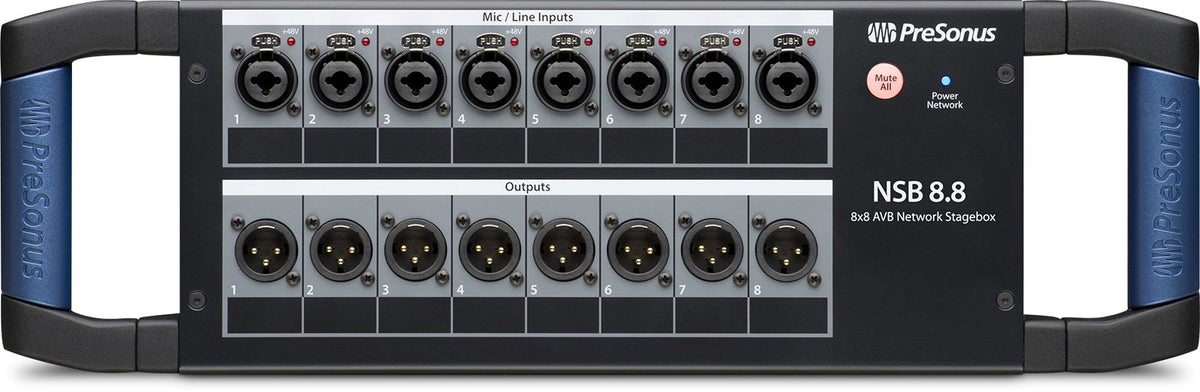

Met zijn 8 vergrendelbare gecombineerde microfoon-/lijningangen biedt de NSB 8.8 de flexibiliteit die men verwacht van een moderne stagebox. De XMAX voorversterkers zijn op afstand te bedienen, net als de fantoomvoeding, wat heen en weer lopen op het podium tijdens soundchecks voorkomt. Voor gedeelde ingangs-scenario's helpt de gaincompensatie om een consistente niveauregeling te behouden wanneer meerdere ingangspaden naast elkaar bestaan.

Vergrendelbare XLR-uitgangen en eenvoudige bediening op het podium

De 8 vergrendelbare lijnuitgangen op XLR kunnen worden gebruikt om monitors, versterkers, monitoringsystemen of podiumapparatuur te voeden volgens uw architectuur. +48 V-indicatoren vergemakkelijken visuele controle en een algemene geluidsuitschakelknop biedt echt comfort in situaties zoals patchen, microfoonwissels of snelle onderhoudswerkzaamheden.

AVB: een audio netwerk ontworpen voor live geluid

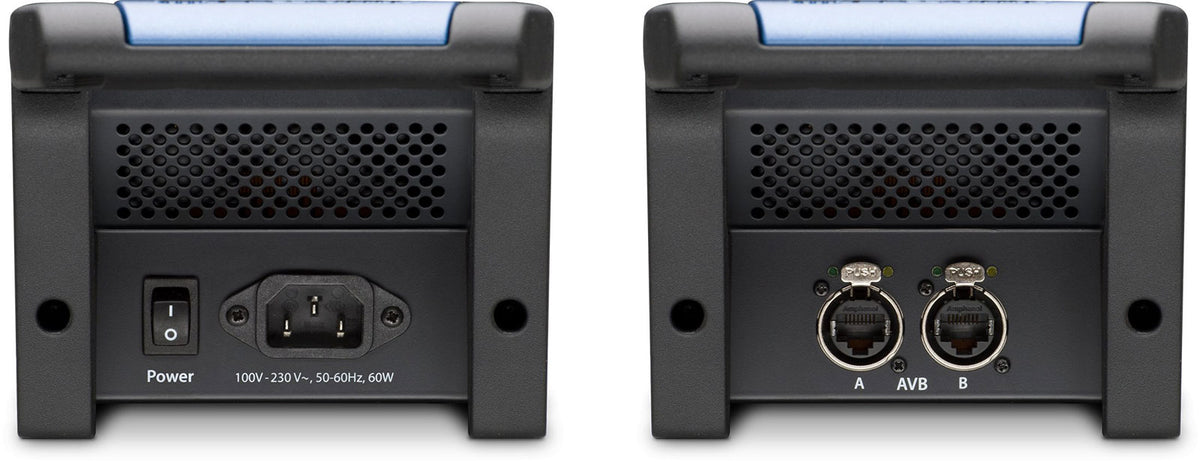

In AVB stroomt audio over een Ethernet-netwerk met zeer lage latentie en synchronisatie die is afgestemd op audio toepassingen. Concreet vervangt u een lange, zware analoge multipaarkabel door een lichte netwerkkabel, terwijl problemen die gepaard gaan met lange analoge afstanden worden beperkt. Dankzij de 2 AVB-poorten van de NSB 8.8 kunt u meerdere stageboxen schakelen om bredere podia te dekken of meer verbindingspunten te creëren.

Een constructie gemaakt om te weerstaan

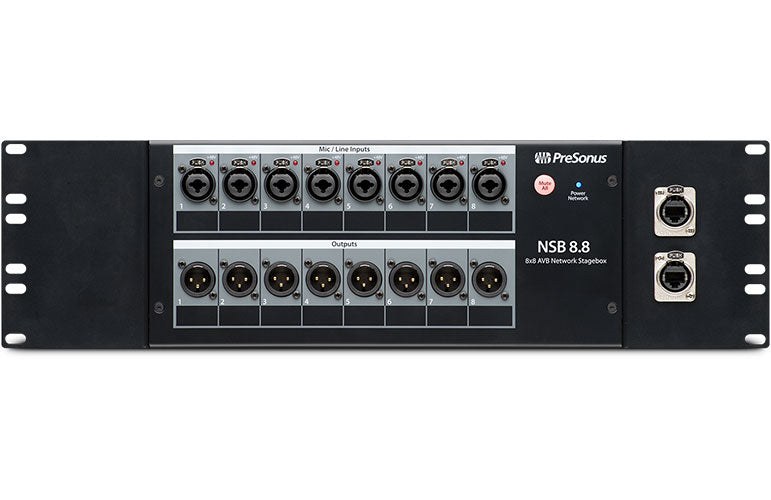

De stalen behuizing en handgrepen zijn ontworpen voor de echte podiumomstandigheden: transport, montage, demontage, rack, flightcase. De NSB 8.8 kan in een rack worden gemonteerd met optionele beugels en is compatibel met Ace Backstage stagekoffers, handig om de unit in een technische vloer te integreren of de installatie te beveiligen.

Technische specificaties

Type

Type_Numerique

Rack

Ja

Ingangstype	vrouwelijke XLR, gebalanceerd	Common mode rejection ratio (1 kHz bij unity gain)	65 dB
Frequentierespons naar algemene uitgang (bij unity gain)	20 Hz tot 20 kHz, plus of min 0,5 dBu	Gainregelbereik (plus of min 1 dB)	0 dB tot +60 dB
Ingangsimpedantie	1 k ohm	Maximaal ingangsniveau (unity gain)	+12 dBu
THD naar algemene uitgang	minder dan 0,005%, +4 dBu, 20 Hz tot 20 kHz, unity gain, zonder weging	Fantoomvoeding (DC plus of min 2 V)	DC 48 V, per kanaal schakelbaar
S/N-verhouding naar algemene uitgang (Ref. = +4 dB, bandbreedte 20 kHz, unity gain, A-weging)	94 dB	Maximaal ingangsniveau	+18 dBu
