Radial Stagebug SB-5 Laptop

Een StageBug ontworpen voor het podium en moderne setups

De Radial StageBug SB-5 volgt een eenvoudige benadering: het aanbieden van een DI-box die is toegewijd aan hedendaagse apparaten, vaak voorzien van een mini-jack hoofdtelefoonuitgang, maar zelden geschikt voor directe aansluiting op een mengpaneel of een verspreidingssysteem. In een podium-, conferentie- of evenementenomgeving zijn deze "consumenten" bronnen handig, maar ze zijn ook gevoelig voor storende geluiden en niveauverschillen.

Met zijn passieve ontwerp en compacte formaat richt de SB-5 zich op een snelle implementatie, zonder dat voeding nodig is, terwijl de basisprincipes van een DI behouden blijven: aanpassing, isolatie en betrouwbaarheid. Hij is bijzonder relevant voor technici en muzikanten die een computer, tablet of audioplayer in een geluidsketen moeten integreren zonder tijd te verliezen aan storingen.

Voor wie en voor welke toepassingen?

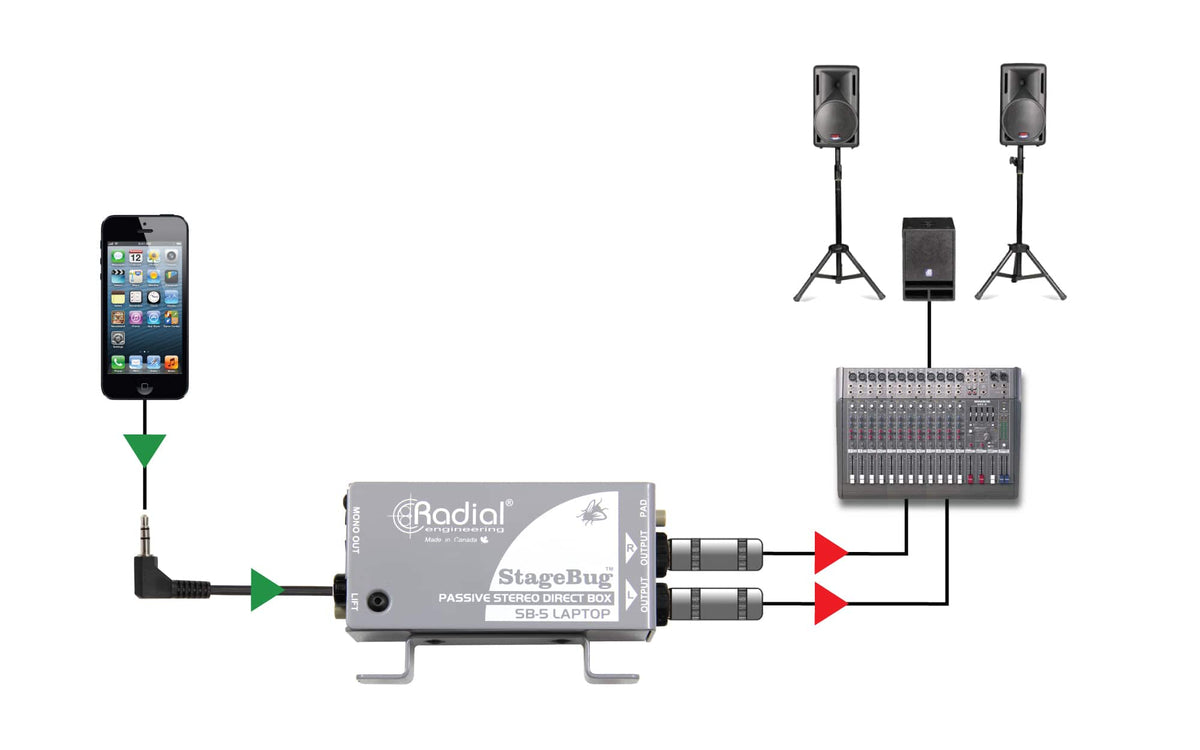

De SB-5 is bedoeld voor iedereen die een stereoaudiosignaal wil verzenden (of omzetten naar mono) van een mini-jack bron naar een geluidsversterkingssysteem: DJ's, toetsenisten die playback gebruiken, muzikanten met sequencers, trainers, geluidstechnici, gebedshuizen, vergaderruimtes of AV-dienstverleners.

Hij is ideaal zodra u een hoofdtelefoonuitgang betrouwbaar wilt maken en wilt aanpassen aan de ingang van een mengpaneel, stagebox of verspreidingssysteem. In de praktijk helpt hij klassieke problemen te vermijden: te hoog niveau, vervorming, achtergrondgeluid, aardbrom of interferentie wanneer de computer op het netstroom is aangesloten.

Belangrijkste functies: eenvoud, isolatie en uitgangsflexibiliteit

Geïntegreerde mini-jack ingang, klaar om aan te sluiten

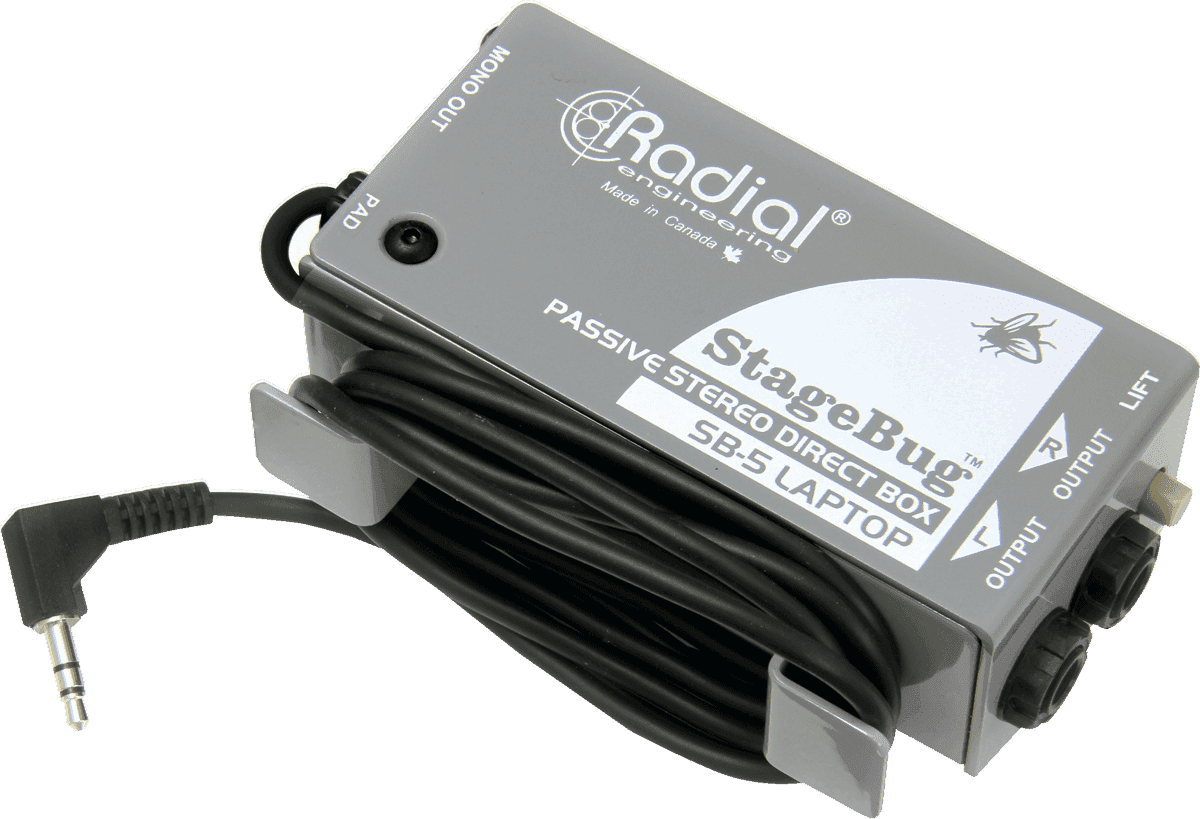

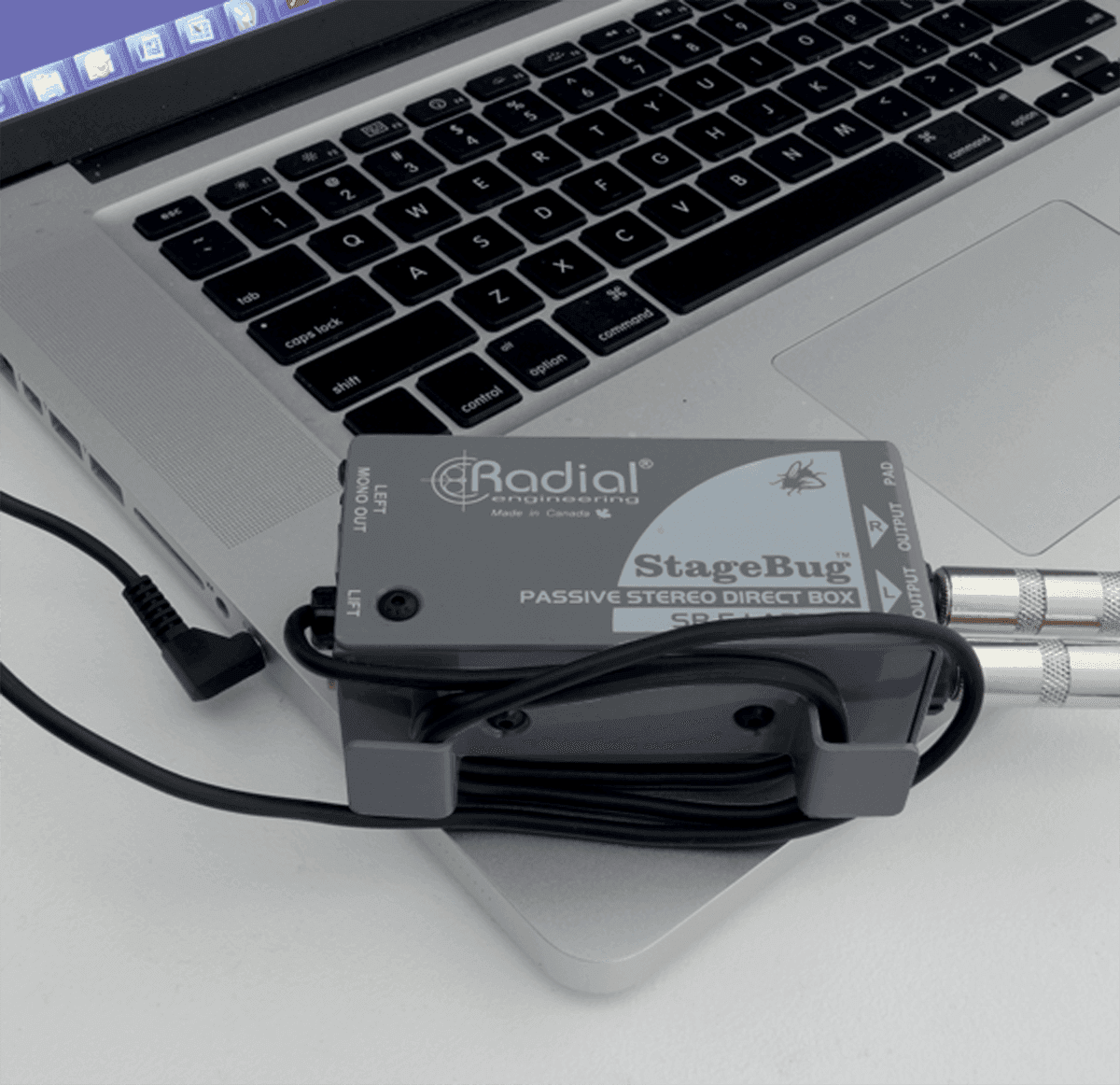

De SB-5 heeft een 1,5 m lange ingangskabel in geknikt stereo mini-jack formaat, direct aan het chassis bevestigd. Deze aanpak voorkomt verloren adapters en vermindert het risico op slechte contacten. De geïntegreerde oprolhaken vergemakkelijken het opbergen: de kabel blijft goed vast, wat de installatie versnelt en de connector beschermt tijdens transport.

Interne transformatoren: symmetrisatie en ruisvermindering

Binnenin gaat het signaal door een paar transformatoren die twee essentiële functies vervullen in live situaties: impedantie verlagen en het signaal symmetriseren. Concreet maakt dit het mogelijk om een geluidsversterkingssysteem rustiger aan te sturen en vooral de bron (computer, tablet) te isoleren van de rest van de installatie. Deze isolatie helpt brom en ruis te verminderen die gewoonlijk worden veroorzaakt door aardlussen, die vaak voorkomen wanneer meerdere apparaten dezelfde voeding delen of zijn verbonden met apparatuur die geaard is.

Ground lift: een nuttige reflex in een "ruisrijke" omgeving

Om nog verder te gaan is er een ground lift schakelaar aanwezig om de aardingscontaminatie verder te verminderen wanneer nodig. Dit is typisch het soort bediening die een soundcheck kan redden: als er geluid verschijnt bij het aansluiten van een computer op het systeem, zorgt het activeren van de ground lift er vaak voor dat het signaal weer schoon wordt zonder de hele bekabeling te wijzigen.

Stereo uitgang of omzetting naar mono: aanpassen aan de context

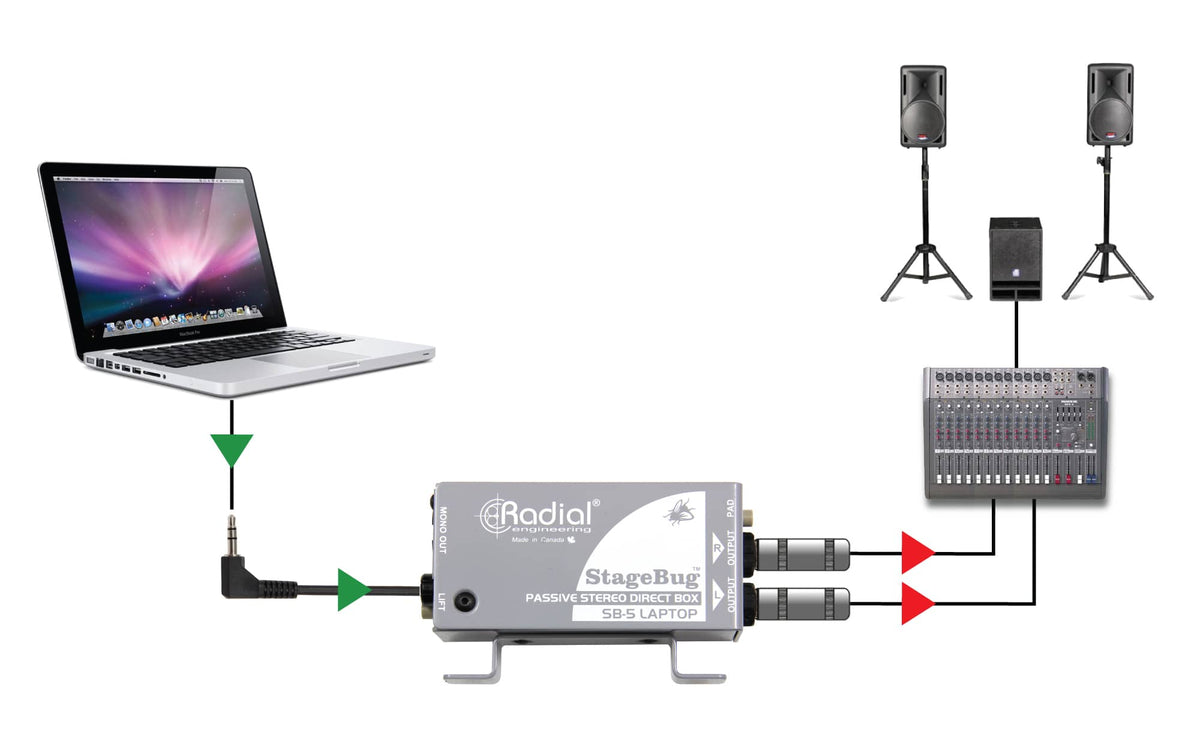

De SB-5 biedt een bijzonder praktische keuze aan uitgangen. Als u een volledige stereo-uitzending gebruikt, heeft u twee Jack 6,35 mm TRS-uitgangen om de linker- en rechterkanalen apart op te halen. En wanneer stereo niet noodzakelijk is, maakt een XLR-uitgang het mogelijk om links/rechts naar mono te converteren, wat de aansluiting en routing op het mengpaneel vereenvoudigt. Dit is een echt voordeel bij snelle configuraties, kleine podia of systemen waar slechts één ingang beschikbaar is.

PAD -15 dB: omgaan met hoge niveaus zonder vervorming

Hoofdtelefoonuitgangen en sommige consumentenbronnen kunnen een hoog niveau leveren. De SB-5 bevat daarom een PAD -15 dB die kan worden ingeschakeld om de gevoeligheid te verminderen bij bronnen met een hoog uitgangsniveau. Resultaat: u beperkt het risico op saturatie en vervorming, terwijl u een comfortabelere marge behoudt voor de gain op het mengpaneel.

Technische specificaties

Categorie	DI-box	THD	0,01%
Aantal kanalen	2	Ingangen	mini-jack stereo
Digitale conversie	Neen	Analoge uitgangen	2x jack, XLR
Max ingangsniveau (dBu)	20	Voeding	Passief
Instellingen	-15 dB attenuator, aardingsschakelaar	Gewicht	250 g
Frequentierespons	20 Hz - 20 kHz	Afmetingen (mm)	114 x 47 x 34

Type	compacte stereo DI-box	Stereo uitgangen	2 x Jack 6,35 mm TRS
Ontwerp	passief	Mono uitgang	1 x XLR (links/rechts naar mono conversie)
Transformatoren	paar interne transformatoren	Schakelaar	ground lift
Functies van de transformatoren	impedantieverlaging, symmetrisatie van het signaal, isolatie van de bron ten opzichte van het geluidsversterkingssysteem	Attenuator	PAD -15 dB (schakelbaar)
Kabelbeheer	geïntegreerde oprolhaken voor opbergen	Doelbronnen	laptops, tablets en consumenten audio producten
Ingangskabel	geknikte stereo mini-jack	Hoofdgelijk gebruik	aanpassing en aansluiting op een geluidsversterkingssysteem met vermindering van brom en ruis door aardlussen
Lengte van de ingangskabel	1,5 m
