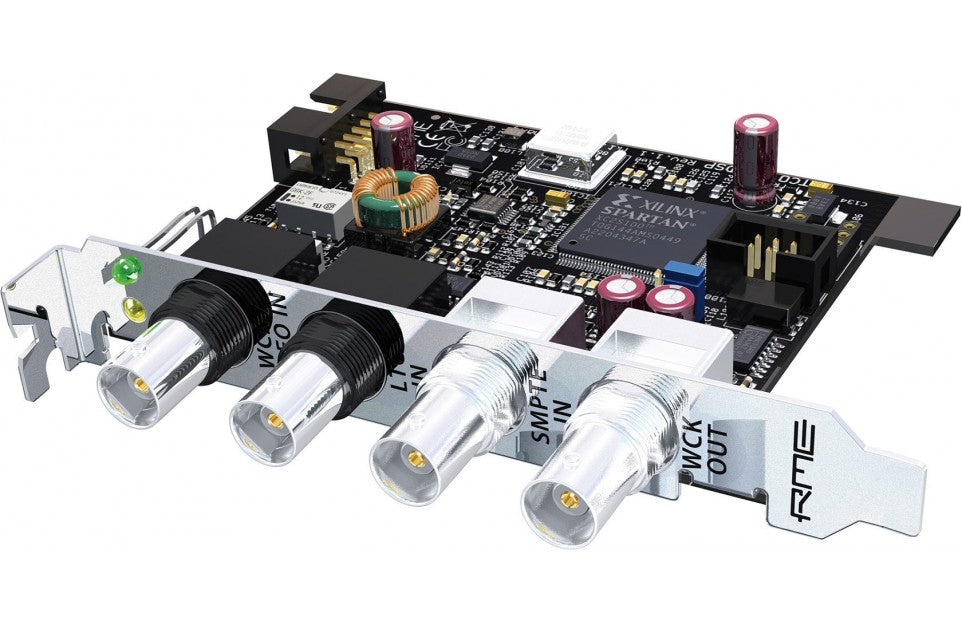

RME Option TCO HDSP Module

De essentie van de RME TCO synchronisatiemodule

• Volledige audio/video synchronisatie: afspelen en genereren van LTC, video-ondersteuning en Word Clock-ingang om uw systeem te vergrendelen op een externe referentie.
• Ultrastabiele klok: dankzij SteadyClock wordt een "schone" Word Clock-klok met lage jitter geëxtraheerd uit LTC en video voor betrouwbare sample-precisie synchronisatie.
• Ondersteunde professionele formaten: 24, 25, 29,97 en 30 fps, drop-frame of non-drop-frame, met gangbare Pull-Up / Pull-Down modi.
• Flexibele HDSPe integratie: interne installatie via flatcable en mogelijkheid tot gebruik in een multikaart omgeving afhankelijk van compatibele kaarten.

Een module ontworpen voor studio- en postproductiesynchronisatie binnen het RME-ecosysteem

De RME TCO is een optionele uitbreiding voor bepaalde RME-kaarten uit de HDSPe familie. Het doel is eenvoudig: het systeem voorzien van een robuuste hardware synchronisatielaag, onmisbaar zodra uw audio "moet kloppen" met een timecode- of video-referentie. Geplaatst in een vrije sleuf van de computerbehuizing, wordt de module via een flatcable verbonden met de hoofdkaart en fungeert als in- en uitgangspunt voor synchronisatiesignalen (LTC, Word Clock en video) gebruikt in studio, regie of postproductie.

In een geavanceerde configuratie kan één TCO ook gedeeld worden door meerdere kaarten tegelijk (multikaartmodus), mits aangesloten op een ondersteunde kaart. Deze aanpak maakt het mogelijk de timecode/klokreferentie te centraliseren voor alle audio I/O beheerd door de betrokken kaarten, terwijl een nette en stabiele interne architectuur behouden blijft.

Voor wie en voor welke toepassingen: post-productie, broadcast, muziek bij beeld en opnames

De TCO is bedoeld voor gebruikers die werken met videotijdlijnen, multitrack-opnames en workflows waarbij synchronisatie geen optie is: geluidmontage, post-productie engineers, dubbingstudio's, uitzendsystemen, live-opnames met videoregie, maar ook componisten en sound designers die sessies met timecode moeten uitwisselen.

Concreet maakt het mogelijk een LTC timecode te ontvangen om de afspeel-/opnamepositie nauwkeurig te bepalen, maar ook om een LTC op hardware-niveau te genereren om andere apparatuur aan te sturen. In de studio resulteert dit in betere coherentie tussen audio, video en externe apparaten, met een voorspelbaardere synchronisatie dan een puur softwarematige oplossing, vooral tijdens chase- en lock-fasen.

Belangrijke functies: LTC, Word Clock, video en SMPTE besturing

SteadyClock: een betrouwbare klok, zelfs uit LTC en video

De kern van de TCO is gebaseerd op SteadyClock, een technologie die jitter vermindert en de klok stabiliseert. De module beperkt zich niet tot het extraheren van een absolute positie uit LTC: hij kan ook een hoogwaardige Word Clock-klok afleiden uit LTC en video. Het resultaat is een schonere synchronisatie en een betere lock-zekerheid wanneer uw referentie geen "ideale" Word Clock is, maar een timecode- of videosignaal.

Uitgebreide timecodecompatibiliteit en automatische video-detectie

De TCO ondersteunt gangbare frameformaten 24, 25, 29,97 en 30, met keuze uit drop-frame of non-drop-frame. De Pull-Up / Pull-Down modi (snelheidsvariaties) zijn eveneens beschikbaar, wat integratie in conversie- of conform-workflows vereenvoudigt. De videoformaten PAL en NTSC worden automatisch gedetecteerd en verwerkt, wat de setup vereenvoudigt bij het wisselen tussen omgevingen.

Positietransmissie: APP, MTC en hardware LTC-generatie

De ontvangen timecode kan aan uw audio/video applicaties worden doorgegeven in de vorm van het ASIO Positioning Protocol (APP) of MTC. Omgekeerd kan een applicatie APP of MTC naar de TCO sturen zodat de module een hardware LTC genereert. Dit is cruciaal: hardwaregeneratie streeft naar minimale jitter omdat het niet afhankelijk is van een niet-deterministische software-/driver-routine.

Op systeemniveau varieert het gedrag per platform: onder Windows levert de TCO SMPTE-positie in APP en MTC Sync. Onder macOS (Mac OS X) wordt SMPTE-positie alleen in MTC synchronisatie geleverd. Deze onderscheid helpt u de meest geschikte synchronisatiemodus te kiezen afhankelijk van uw workstation en software.

Chase-functies: instellingen voor soepelere achtervolging

Voor chase-situaties biedt de TCO diverse "flywheel"-functies die lock en continuïteit vergemakkelijken: instelbare drop-out lengte, continue synchronisatiemodus of Jam-modus. Deze parameters maken het mogelijk het synchronisatiegedrag aan te passen aan de eisen van de set, montage of een meer of minder stabiele timecodebron.

Technische specificaties

Hoofdtelefoonuitgangen

Nee

Ondersteunde LTC-formaten	24, 25, 29,97 en 30 fps	Windows	SMPTE-positie beschikbaar in APP en MTC Sync
Modi	drop-frame en non-drop-frame	macOS (Mac OS X)	SMPTE-positie alleen beschikbaar in MTC synchronisatie
Pull-Up / Pull-Down	plus of min 0,1 procent en plus of min 4 procent	LTC uitgangsniveau	twee niveau-instellingen via jumper
