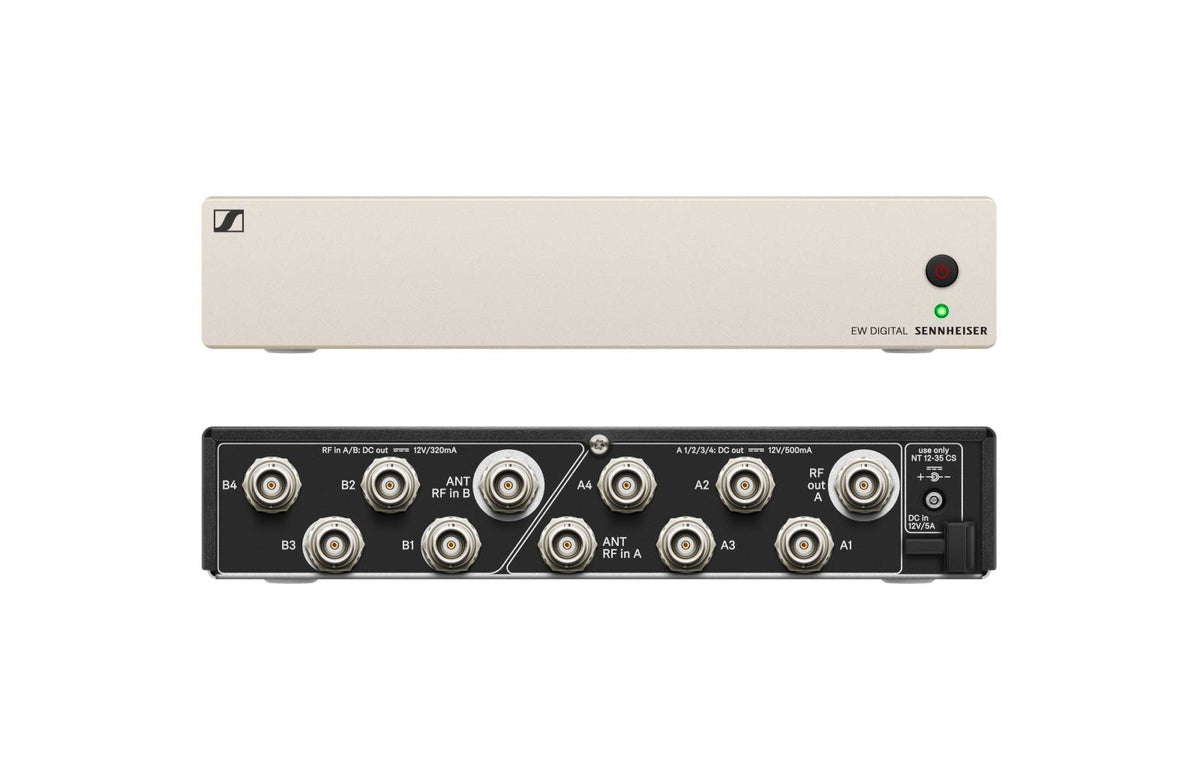

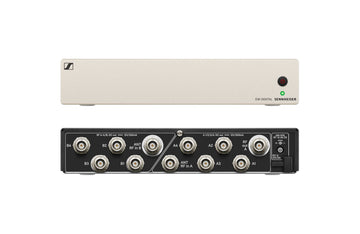

Sennheiser EW-d Asa (Q-R-S) (470 - 706 MHZ)

Een logische schakel voor een nette en coherente "EW-D" installatie

Wanneer een HF-configuratie verandert van "enkel" naar "multi-channel", wordt organisatie net zo belangrijk als radio-prestaties. Deze actieve dubbele 1:4 antennesplitter is ontworpen om de ontvangers uit de "EW-D" reeks te ondersteunen en te voldoen aan een heel concrete behoefte: het delen van één antennepaar voor meerdere ontvangers, zonder het aantal frontale elementen te vermenigvuldigen of de RF-distributie te compliceren.

Het resultaat is een professionelere opstelling, gemakkelijker te onderhouden en sneller te diagnosticeren. Zowel op tournee als in vaste installaties wint u aan visuele coherentie, eenvoud in bekabeling en gebruiksgemak, terwijl u een duidelijke RF-ketenlogica behoudt (antennes, distributie, ontvangers).

Voor wie en voor welke toepassingen is deze UHF antennesplitter bedoeld?

Dit product is bedoeld voor alle organisaties die meerdere "EW-D" ontvangers gebruiken: technische dienstverleners, theaters, concertzalen, gebedshuizen, studio's, onderwijsinstellingen of gemeentes. Het is bijzonder relevant zodra men het aantal zichtbare antennes wil verminderen, een HF-rack wil rationaliseren en repetitieve opstellingen betrouwbaarder wil maken.

In de praktijk is het geschikt voor zowel mobiele racks (flightcases) als vaste racks. U vereenvoudigt de installatie tijdens soundchecks, versnelt podiumwissels en krijgt een nettere, robuustere en beter te documenteren bekabeling. Dit is een echte meerwaarde voor teams die snel meerdere HF-kanalen moeten uitrollen, terwijl ze een rigoureuze aanpak van frequentiebeheer en RF-distributie behouden.

Belangrijkste functies: RF-stabiliteit, diversiteit en vereenvoudigde bekabeling

Dubbele 1:4 distributie ontworpen voor diversiteitsontvangers

Met twee antenne-ingangen en vier uitgangen per kanaal kan deze splitter tot 4 ontvangers in echte diversiteit voeden vanuit één antennepaar. U krijgt een rationelere RF-topologie: minder verspreide aansluitpunten, een nettere organisatie in het rack en een rustigere exploitatie wanneer het aantal kanalen toeneemt.

Gecentraliseerde DC-voeding: minder adapters, minder risico's

De geïntegreerde DC-stroomverdeling is ontworpen voor compatibele "EW-D" ontvangers: u bundelt de voeding op dezelfde plek als de RF-distributie. Concreet vermindert dit het aantal individuele voedingen, beperkt het het gebruik van stekkerdozen en resulteert het in een betrouwbaarder rack in het dagelijks gebruik. De meegeleverde NT 12-35 CS voeding past in deze logica van "één voedingspunt, een nette installatie".

Breed UHF-bereik en BNC-connectiviteit: directe integratie

Dankzij het UHF-bereik 470-706 MHz past deze splitter in veel radio-omgevingen. De BNC connector is een praktisch standaard in professionele HF: veilige vergrendeling, gemakkelijk verkrijgbare kabels, snelle herkenning. En met 8 meegeleverde BNC-kabels heeft u het essentiële om de ontvanger-ingangen netjes aan te sluiten bij ingebruikname, zonder vertraging van de installatie.

Technische specificaties

Type	actieve antennesplitter (dubbele 1:4)	Uitgangen naar ontvangers	8 x BNC (4 paren voor diversiteit)
Frequentiebereik	UHF 470-706 MHz	Elektrische distributie	DC voor compatibele "EW-D" ontvangers
Werking	distributie van één antennepaar naar tot 4 ontvangers in diversiteit	Externe voeding meegeleverd	NT 12-35 CS
RF-connectiviteit	BNC	Systemen	ontvangers uit de "EW-D" reeks
Antenne-ingangen	2 x BNC
