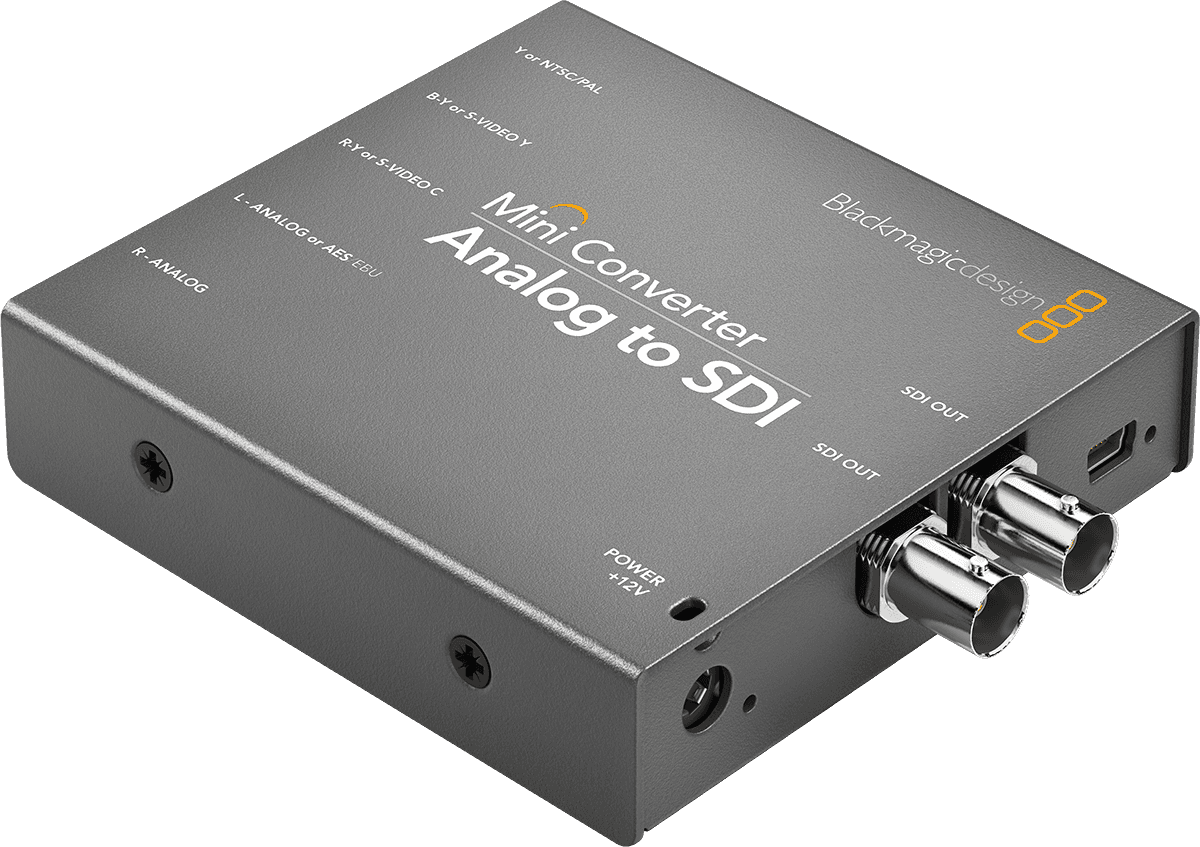

Blackmagic Design Mini-converter - Analoog naar SDI 2

Een betrouwbare brug tussen analoog en SDI-workflows

De Mini Converter Analog to SDI maakt deel uit van een reeks converters die ontworpen zijn voor de eisen van het veld: stabiliteit, directe integratie en consistent gedrag van de ene setup naar de andere. Hij beantwoordt aan een blijvende behoefte in studio's, regiewagens en uitgeruste zalen: analoge bronnen (archieven, spelers, oudere camera's of consumentenelektronica) opnieuw invoegen in een moderne SDI-infrastructuur, terwijl een consistente 4:2:2 verwerking en een schone YUV-conversie behouden blijven.

Voor digitalisering, live regie en AV-integratie

Deze converter is ontworpen voor audiovisuele technici, digitaliseringsverantwoordelijken en live teams die tijd willen besparen zonder betrouwbaarheid op te offeren. Hij stelt u in staat om analoge spelers en bronnen (composiet, S-Video, component) aan te sluiten op videomixers, recorders, SDI-monitoren of capturekaarten. Zowel bij evenementen als in de studio krijgt u een stabiele SDI-uitgang, eenvoudig te distribueren en direct bruikbaar in een productie- of uitzendingstroom.

Belangrijke functies voor een schone en bruikbare SDI-signaal

Veelzijdige analoge ingangen en automatische schakeling

De Mini Converter accepteert analoge signalen in NTSC/PAL composiet, S-Video en SD/HD component. De automatische schakeling past zich aan het gedetecteerde formaat aan, wat fouten bij het wisselen tussen meerdere bronnen voorkomt. U kunt zo overschakelen van een 525i59.94 of 625i50 stroom naar HD-formaten zoals 720p of 1080i, terwijl een productiegerichte 4:2:2 conversie behouden blijft.

Ingebedde audio: symmetrisch analoog of AES/EBU

De audio-integratie gebeurt rechtstreeks in de SDI-stream, met een duidelijke keuze afhankelijk van uw omgeving: 2 symmetrische analoge kanalen voor standaardbronnen, of 2 symmetrische digitale AES/EBU-kanalen voor meer broadcastgerichte ketens. De SDI-audio sampling voldoet aan televisieconventies met 48 kHz en 24 bits, voor een zuivere weergave en synchronisatie die aansluit bij professionele workflows.

Twee SDI-uitgangen voor directe distributie

De aanwezigheid van twee SDI-uitgangen vereenvoudigt het werk op de set en in de regie: één uitgang kan de recorder voeden terwijl de andere voor monitoring blijft, of u distribueert het signaal naar twee bestemmingen zonder extra converter of splitter toe te voegen. Deze aanpak vergemakkelijkt ook redundantie en snelle configuraties op locatie.

Snelle instellingen en vereenvoudigd onderhoud via USB

Essentiële parameters worden ingesteld via mini-schakelaars, en geavanceerd beheer (besturing en updates) gebeurt via high-speed USB 2.0 met Mac- en Windows-compatibiliteit. Dit is een groot voordeel om een vloot converters up-to-date en uniform te houden, en om een setup binnen enkele minuten aan te passen voor een opname of digitaliseringssessie.

Technische specificaties

Accessoires inbegrepen	Externe voeding	Uitgangen	4x SDI, TM_SortiesConvertisseurAV013, TM_SortiesConvertisseurAV014
Categorie	TM_categorie001	Voeding	Externe voeding
Vereist stroom	Ja	Consumptie	8.04 W
Maximale conversieresolutie	1080i	Gewicht	228 g
Type	Video	Afmetingen (mm)	123x92x23
Ingangen	1x SDI

Analoge video-ingangen	NTSC, PAL, S-Video en SD/HD component.	SDI audio sampling	48 kHz, 24 bit (televisiestandaarden).
SDI video-uitgangen	2 x SDI video-uitgangen.	Analoge audio-ingangen	2 symmetrische kanalen.
Ondersteuning van meerdere data rates	automatische detectie van SD of HD.	Digitale audio-ingangen	2 symmetrische AES/EBU kanalen.
Synchronisatie	ja.	Softwarecontrole	updates en besturing via USB voor Mac en Windows.
SD video normen	525i59.94 NTSC, 625i50 PAL.	Firmware-updates	via meegeleverde update software.
HD video normen	720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60.	Interface	USB 2.0 high-speed (480 Mb/s).
SDI conformiteit	SMPTE 259M, SMPTE 292M, SMPTE 296M, ITU-R BT.656 en ITU-R BT.601.	Parametercontrole	mini-schakelaars of USB software.
Automatische SDI schakeling	schakelt automatisch naar het analoge ingangssignaal formaat.	Mac	macOS 10.15 Catalina, macOS 11.1 Big Sur of hoger.
SDI kleurenschema	YUV.	Windows	Windows 10 64-bit.
SDI video sampling	4:2:2.	Voedingsbron	universele 12 V voeding meegeleverd met internationale adapters.
SDI kleurprecisie	4:2:2.	Vermogen	6,50 W.
Analoge kleurenschema	YUV.	Operationele spanningsrange	12 tot 31 V DC.
Analoge kleurprecisie	4:2:2.
