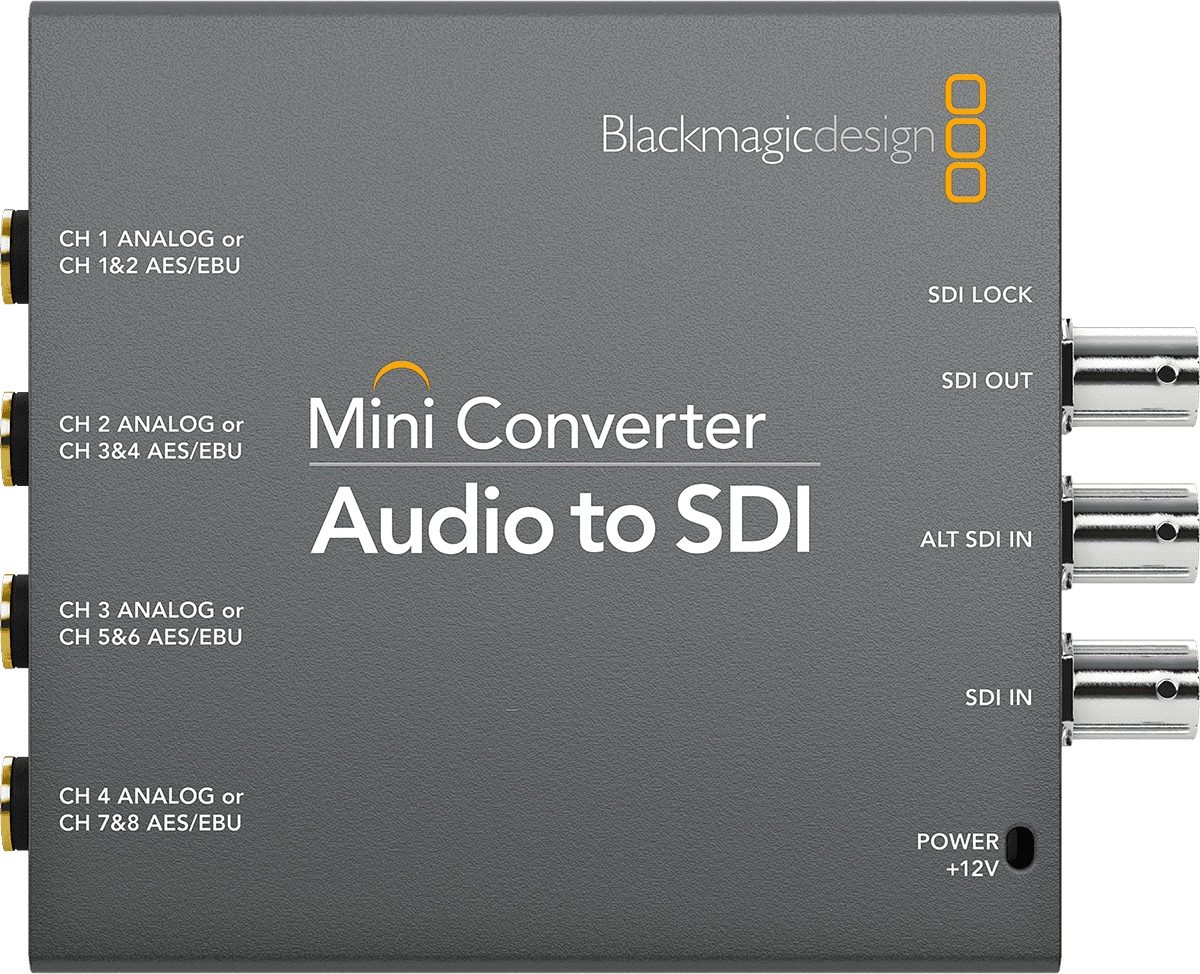

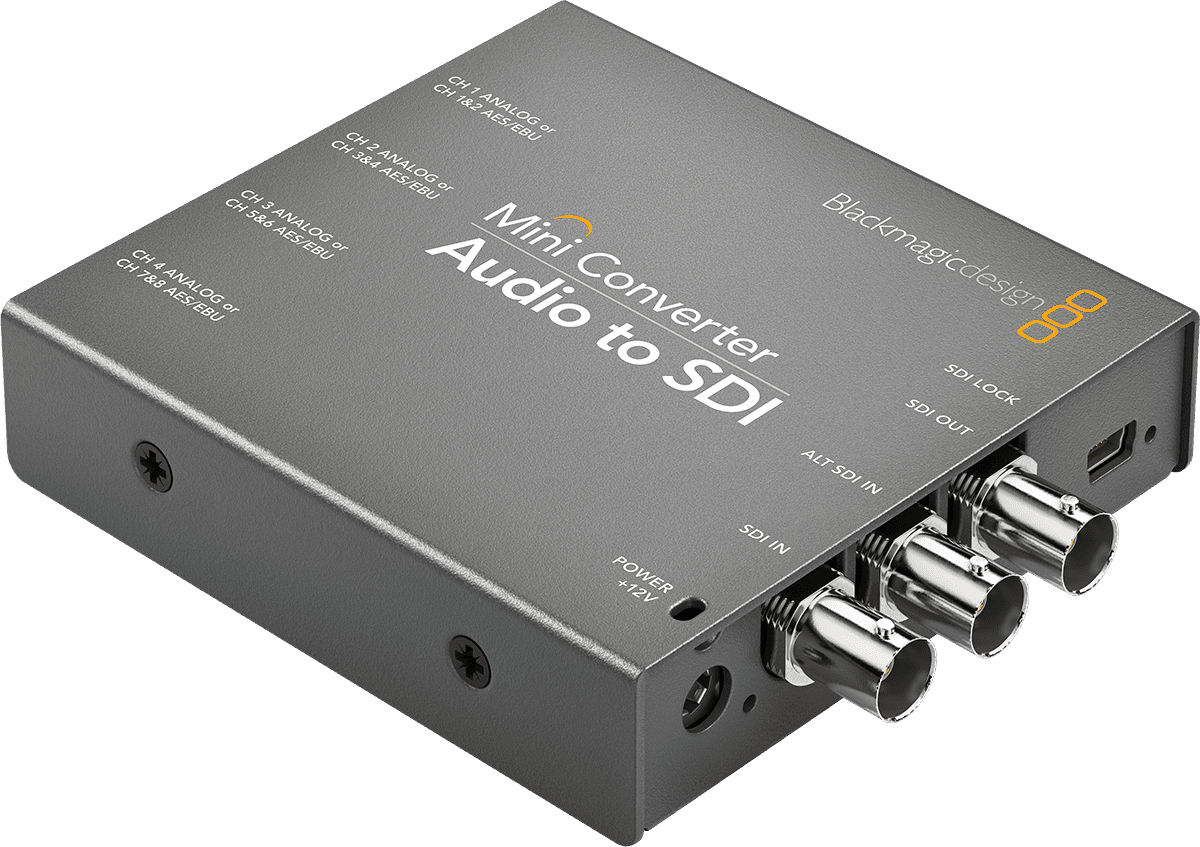

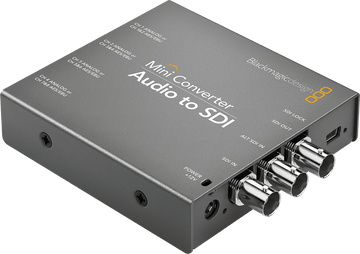

Blackmagic Design Mini Converter - Audio to SDI 2

Een Mini Converter ontworpen voor HD en bestaande SDI-infrastructuren

De Mini Converter Audio to SDI volgt de filosofie van de Mini Converter serie: een betrouwbare, eenvoudig te implementeren conversie-eenheid die geschikt is voor productie. Het bijzondere is dat hij duidelijk gericht is op SD/HD/3G-SDI (tot 1080p60), wat een consistente optie biedt wanneer Ultra HD functies niet nodig zijn, terwijl broadcast-standaarden behouden blijven en een nette integratie in uitzending- en postproductie pipelines gegarandeerd is.

Voor wie en voor welke toepassingen in regie, streaming en postproductie

Deze converter is bedoeld voor videotechnici, geluidstechnici en regie-exploitanten die externe audio in SDI moeten integreren: console-uitgangen, dynamische processors, multitrack recorders, spelers, of digitale audioverbindingen zoals AES/EBU. Zowel bij live-opnames als in de montagezaal voorkomt hij omwegen (extra apparaten, herbedrading, onnodige conversies) en zorgt hij met SDI-redundantie voor continuïteit. Resultaat: een schoon SDI-signaal dat direct bruikbaar is door videomixers, routers, recorders en monitoringstations.

Belangrijke functies voor betrouwbare HD-SDI signalen

Injectie van analoge en AES/EBU audio, ontworpen voor professionele setups

De Mini Converter Audio to SDI combineert 4 symmetrische analoge kanalen en 8 AES/EBU kanalen om stems, bus of de eindmix via SDI te transporteren. Deze aanpak vereenvoudigt distributie: eenmaal geïntegreerd in de stream volgt audio de video door de hele SDI-infrastructuur, met consistente bekabeling en snellere verwerking tijdens exploitatie.

SDI-redundantie en automatische detectie: zekerheid in kritische omgevingen

De ALT SDI ingang en automatische switching zijn een groot voordeel bij uitzendingen en evenementen: bij uitval van het hoofdsignaal schakelt het systeem automatisch over zonder tussenkomst, waardoor risico's op storingen aan de antenne beperkt blijven. De automatische detectie van SD/HD/3G-SDI (niveau B) helpt ook om een vloeiende workflow te behouden wanneer meerdere formaten in hetzelfde apparatuurpark aanwezig zijn.

Snelle instellingen, vereenvoudigd onderhoud

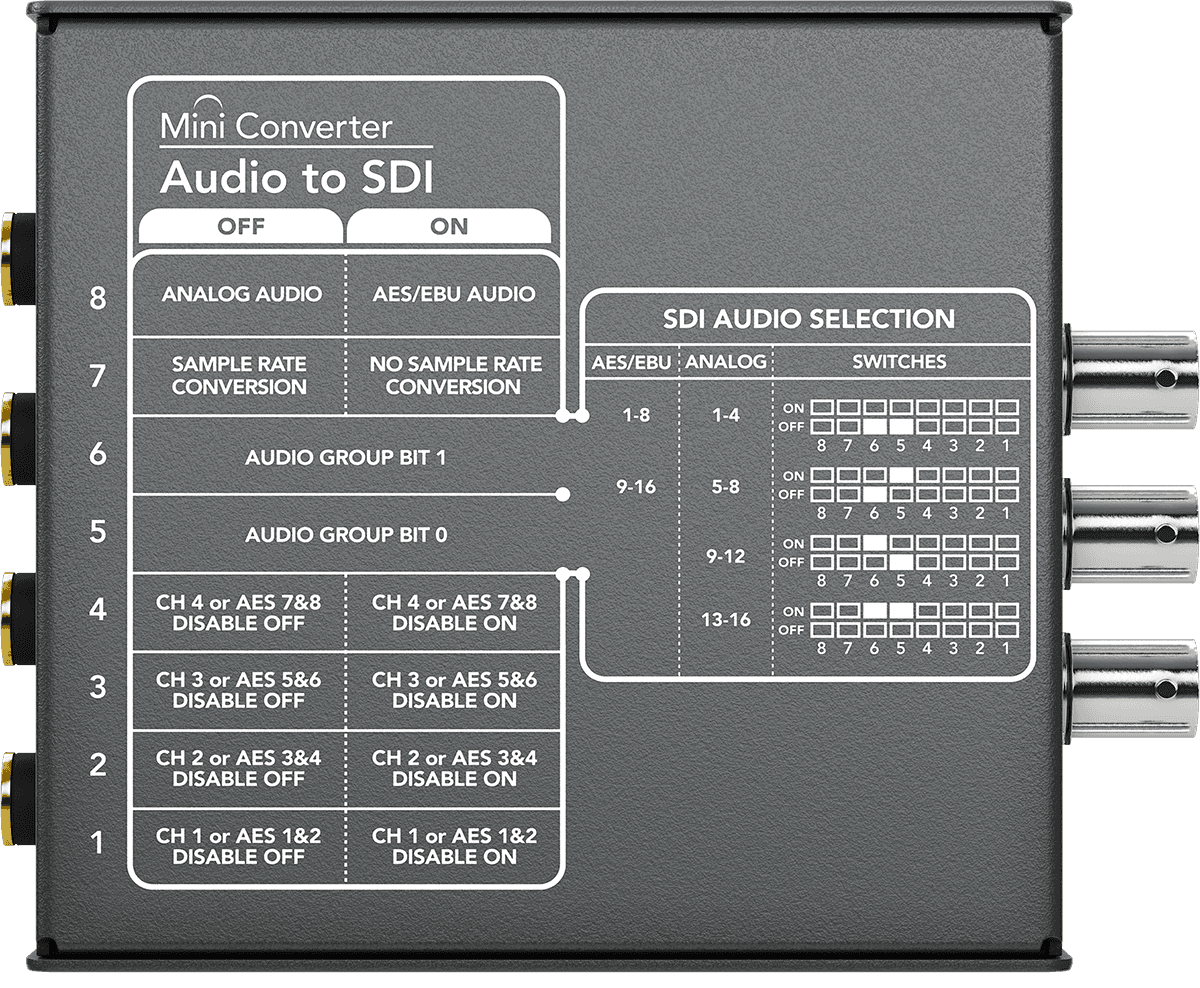

Op locatie maken mini-schakelaars directe aanpassingen mogelijk. Voor voorbereiding of onderhoud maakt de USB 2.0 aansluiting configuratie en updates eenvoudig vanaf Mac of Windows, zodat een uniforme configuratie over meerdere converters behouden blijft en uitvaltijd beperkt wordt.

Technische specificaties

Accessoires inbegrepen	Externe voeding	Uitgangen	1x SDI
Categorie	TM_categorieConvertisseurAV004	Voeding	Externe voeding
Vereist stroom	Ja	Consumptie	8.4 W
Type	Video	Gewicht	215 g
Ingangen	1x SDI, TM_EntreesConvertisseurAV010	Afmetingen (mm)	115 x 92 x 23

SDI video-ingangen	1 x SD, HD of 3G-SDI; 1 x ALT SDI ingang met automatische switching bij storing van de hoofd ingang.	Automatische SDI switching	automatische selectie tussen SD, HD en 3G-SDI.
SDI video-uitgangen	1 x geïntegreerde SDI-uitgang.	SDI video sampling	4:2:2, 4:4:4.
Analoge audio-ingangen	4 symmetrische analoge audio kanalen via 6,35 mm (1/4 inch) jacks.	SDI kleurprecisie	4:2:2, 4:4:4.
Digitale audio-ingangen	8 symmetrische AES/EBU audio kanalen via 6,35 mm (1/4 inch) jacks.	SDI kleurenruimte	YUV, RGB.
Redundante SDI-ingang	automatische switching bij verlies van het hoofd SDI-signaal.	SDI audio sampling	48 kHz, 24 bits.
Ondersteuning voor meerdere datarates	automatische detectie van SD, HD of 3G-SDI.	Software controle	firmware updates voor Mac en Windows via USB.
Updates en configuratie	via USB 2.0 high speed (480 Mb/s).	Firmware updates	via meegeleverde update software.
Synchronisatie	ja.	Besturingssystemen	Mac 10.15 Catalina, Mac 11.1 Big Sur of hoger; Windows 10 64-bit.
SD video normen	525i59.94 NTSC, 625i50 PAL.	Parametercontrole	mini-schakelaars of USB software.
HD video normen	720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60.	Voedingsbron	universele 12 V voeding meegeleverd met internationale adapters.
2K video normen	2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF.	Vermogensverbruik	8,40 Watt.
SDI standaard conformiteit	SMPTE 259M, SMPTE 292M, SMPTE 269M, SMPTE 372M, SMPTE 424M niveau B, SMPTE 426m niveau B, ITU-R BT.656, ITU-R BT.601.	Operationele spanningsbereik	12 V DC.
SDI video datarates	automatische detectie tussen SD, HD en 3G-SDI niveau B.
