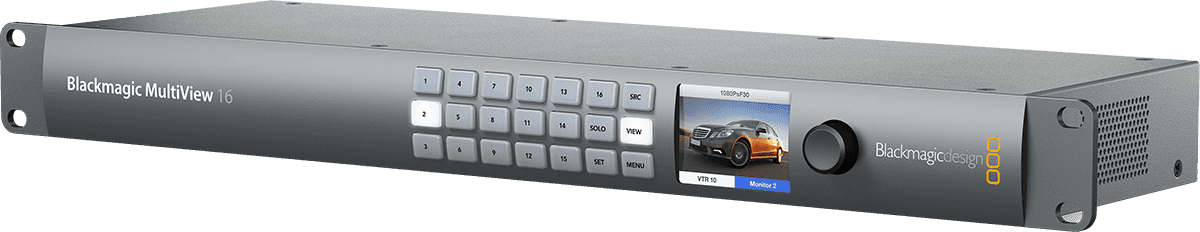

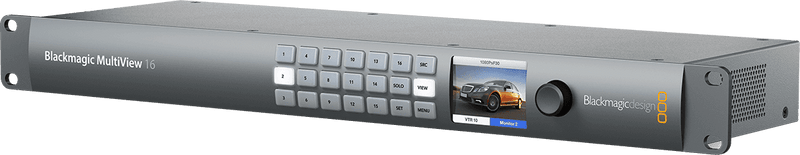

Blackmagic Design MultiView 16

Een 1U multiviewer ontworpen voor moderne SDI-workflows

De Blackmagic MultiView 16 is een gecentraliseerde monitoroplossing voor omgevingen waar de dichtheid van SDI-bronnen en betrouwbaarheid van weergave cruciaal zijn. Het 1U-formaat maakt het een natuurlijke keuze voor regieracks, studio's en vaste installaties, terwijl het een doorslaggevend voordeel biedt ten opzichte van multiviewers die beperkt zijn tot HD: ondersteuning van Ultra HD in de multiview-uitgang, voor meer leescomfort, nauwkeurigheid in analyse en snellere besluitvorming wanneer meerdere signalen continu moeten worden bewaakt.

Voor wie is de Blackmagic MultiView 16 bedoeld?

Deze multiviewer is gericht op teams die multicam-producties en veeleisende SDI-infrastructuren beheren: live-regie, streaming, regiewagens, studio's, postproductie en technische ruimtes. Het maakt het mogelijk om in één oogopslag camera's, spelers, programmarugkoppelingen, grafische overlays en bronnen te bekijken, terwijl de consistentie in beeld wordt gewaarborgd dankzij de ingebouwde frame sync op elke ingang. Het resultaat: een rustigere monitoring, zelfs wanneer bronnen niet perfect gesynchroniseerd zijn.

Belangrijke functies voor betrouwbare, leesbare en schaalbare monitoring

Ultra HD mozaïek en weergavecompatibiliteit via HDMI

De SDI- en HDMI-multiview-uitgangen kunnen tot 2160p werken, een direct voordeel om 16 vensters op een 4K-scherm weer te geven met scherpere detailweergave. Aan de HDMI-kant helpt EDID-beheer om de uitgang automatisch aan te passen aan uw monitor, waardoor omslachtige instellingen bij het wisselen van schermen in de regie of op locatie worden vermeden.

Multi-format SD, HD, 2K en 6G-SDI zonder onnodige conversies

Elke ingang accepteert SD, HD of 6G-SDI met automatische detectie en schakeling, en het apparaat kan gelijktijdig 4K-, HD- en SD-signalen weergeven. Deze flexibiliteit beperkt het gebruik van externe converters, versnelt de installatie en verhoogt de betrouwbaarheid in het dagelijks gebruik, vooral in omgevingen waar bronnen per evenement wisselen.

Routering per venster, vumeters en lokale of netwerkbediening

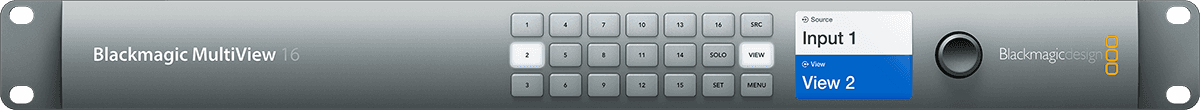

De MultiView 16 beperkt zich niet tot weergave: het stelt u in staat om de gewenste bron naar elke tegel te routeren, met VU-meters op elk venster voor directe audioreferentie. De bediening kan via het frontpaneel (snelle bronselectie, navigatie via draaiknop, kleurendisplay), via software op Mac en Windows, of via compatibele hardwarepanelen voor naadloze integratie in bestaande regies.

Technische specificaties

Categorie	verdeler	Voeding	100 - 240 V wisselstroom - 50/60 Hz
Maximale resolutie	4K / 30	Consumptie	45 W
Rackeenheid	1	Gewicht	2.3 kg
Accessoires inbegrepen	Stroomkabel	Afmetingen (mm)	482 x 153 x 44
Aantal USB-Outputs	1.0000

SDI video-ingangen	16 x SD-SDI, HD-SDI en 6G-SDI 10 bits.	HD	720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 24, 25, 29.97, 30, 50, 59.94, 60; 1080PsF23.98, 24, 25, 29.97, 30.
SDI video-uitgangen	16 x SD-SDI, HD-SDI en 6G-SDI 10 bits.	2K DCI	23.98p, 24p, 25p; 23.98PsF, 24PsF, 25PsF.
SDI bandbreedtes	270Mb, 1.5G, 3G, 6G.	Ultra HD	2160p23.98, 24, 25, 29.97, 30.
Multi View SDI video-uitgangen	2 x HD-SDI 10 bits, 2 x 6G-SDI 10 bits.	4K DCI	24p.
Multi View HDMI video-uitgang	1 x HDMI type A, met monitor EDID-ondersteuning.	HD SDI en HDMI-uitgang	1080i50, 1080i59.94; 1080p25, 1080p29.97.
Referentie-ingang	Black Burst en Tri-Sync voor SD, HD en 4K.	Ultra HD SDI en HDMI-uitgang	2160p25, 2160p29.97.
SDI synchronisatie	automatische schakeling SD, HD en 6G-SDI op alle uitgangen.	SDI conformiteit	SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M-B, ITU-R BT.656, ITU-R BT.601.
Ondersteuning meerdere snelheden	automatische detectie SD, HD of 6G-SDI; gelijktijdige weergave van 4K, HD en SD.	Vumeters	standaard VU-meters op elk venster.
SDI video-sampling	4:2:2.	Bronroutering	ja.
SDI kleurprecisie	10 bits.	Ingebouwd bedieningspaneel	16 knoppen voor lokale routering, 5 knoppen en scrollwiel voor menu's, 2,2 inch kleurenscherm.
SDI kleurenschema	YUV.	Extern bedieningspaneel	Blackmagic Videohub software voor Mac en Windows, compatibel met Blackmagic Smart Control en Blackmagic Master Control hardwarepanelen; SDK Blackmagic Videohub en Ethernet Videohub Control Protocol inbegrepen.
SDI audio-sampling	48 kHz, 24 bits.	RS-422 bediening	RJ9 voor externe controle.
SDI metadata-ondersteuning	SMPTE 352M.	Scherm	ingebouwd 1,5 inch LCD-scherm voor configuratiemenu's.
SD	525i59.94 NTSC, 625i50 PAL.
