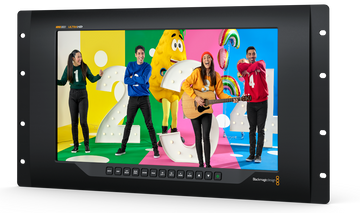

Blackmagic Design SmartView 4K G3

SmartView 4K G3: een evolutie gericht op IP-infrastructuren en UHD

Ontworpen voor moderne liveproductie, past de SmartView 4K G3 binnen een logica van geleidelijke overgang naar volledig IP-workflows. Deze generatie combineert Ultra HD-monitoring via 12G-SDI en een onbewerkte SMPTE 2110 IP-videoingang op een 10GbE-netwerk in één behuizing, om hybride omgevingen te beveiligen waar SDI-routers, converters en IP-apparatuur naast elkaar bestaan.
De monitor bevat de verwachte bouwstenen voor IP-uitzending, zoals PTP v2-synchronisatie en NMOS-beheer (detectie, registratie en verbindingen), om netjes in een netwerkregie te integreren. Resultaat: een eenvoudig inzetbaar beeldcontrolepunt, passend bij de huidige broadcastvereisten en klaar voor signalen van SD tot 4K DCI.

Een rackmonitor voor uitzending, multicamera-opnames en regiewagens

De SmartView 4K G3 is gericht op tv-zenders, technische dienstverleners, multicamera-studio's, regiewagens en controlekamers die een leesbare UHD-weergave, aansluitingen compatibel met broadcaststandaarden en betrouwbare dagelijkse exploitatie eisen. Bij camerabewaking, output van een mixer, programmonitoring of op een videowall vergemakkelijkt hij snelle controles met behoud van een "broadcast-ready" aanpak: meerdere formaten, automatische detectie en tally.
Het 6U rackformaat maakt hem bijzonder geschikt voor technische racks en mobiele units, met een interne AC-voeding voor vaste installaties en een 12V DC-ingang voor veldconfiguraties of batterijgebruik.

Monitoringfuncties ontworpen voor kritische omgevingen

SDI- en IP-connectiviteit in één monitor

De SmartView 4K G3 combineert twee 12G-SDI-ingangen en een loop-through uitgang, plus een SMPTE 2110 IP-videoingang via een 10GbE RJ-45 Ethernet-poort. Een SFP-slot maakt gebruik via glasvezel mogelijk, met ondersteuning voor 2110 IP-video en optische SDI. Automatische formatenherkenning (SD, HD, 2K, Ultra HD, 4K DCI) en schakeling vereenvoudigen het gebruik in realistische omstandigheden, vooral wanneer meerdere bronnen in dezelfde regie aanwezig zijn.
Voor IP-architecturen is de aanwezigheid van de Blackmagic IP10 codec een praktisch voordeel bij het converteren van 12G-SDI-snelheden naar 10G 2110 IP-video, om de stromen te harmoniseren en de monitor als natuurlijk controlepunt in een gemengde omgeving te installeren.

Hulpmiddelen voor scherpstelling en technische controle

Het 15,6 inch 3840 x 2160 TFT LCD-scherm biedt een fijne resolutie om scherpte, kader en kleurconsistentie te valideren. 3D LUT's zorgen voor uniforme uitstraling tussen camera's of om een werkrendering te controleren, terwijl focus peaking de scherpstelling versnelt, zelfs live.
De functies H/V Delay, Blue Only en kaderlijnen voldoen aan klassieke broadcastbehoeften: synchronisatiecontrole, snelle componentcontrole en kaderbewaking afhankelijk van de uitzendingcontext.

Rackintegratie en dagelijks beheer

Ontworpen voor broadcastomgevingen, biedt de SmartView 4K G3 een tally op een 9-pins D-connector, een interne AC-voeding en een 12V DC-ingang. Configuratie en updates verlopen via USB of Ethernet, wat onderhoud en standaardisatie van instellingen in een monitorpark vereenvoudigt.

Technische specificaties

Categorie	LCD scherm	Definitie	3840 x 2160
Diagonale schermen	15,6" (40 cm)	Speaker ingebouwd	Neen
Oriëntatie	Landscape	Consumptie	24 W
Reactietijd	25 MILLISECOND	Audio / video inputs	TM_EntreesCarteOptVideo009, RJ45
Audio / video-Outputs	TM_SortieAVCameraP002, RJ45, 12G-SDI	Gewicht	3.6 kg
Controle	LAN	Afmetingen (mm)	483 x 266 x 70

SDI-ingangen	2	4K DCI	4Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60
SDI-uitgangen	1 loop-through uitgang; gesynchroniseerde videosignaaluitgang die automatisch schakelt naar de geselecteerde ingang	SDI-standaarden	SMPTE 259M, 292M, 296M, 372M, 424M Niveau A en B, 425M, 2082
SDI-snelheden	270Mb, 1.5G, 3G, 6G, 12G	Kleurenspectrum	REC 601, REC 709
Optische video-ingang	SFP glasvezelconnector; ondersteunt 2110 IP-video en optische SDI	Automatische SDI-schakeling	SD, HD, 3G, 6G en 12G-SDI
Ondersteuning van meerdere datasnelheden	automatische detectie van 4K, Ultra HD, 2K, HD of SD ingangen	Video-sampling	4:2:2 en 4:4:4
USB	firmware-updates en configuratie	SMPTE 2110-20	onbewerkte video; IGMP v2
Ethernet	1 x RJ-45 10Gb/s (10/100/1000/10G BASE-T) voor SMPTE 2110 IP-videoinvoer, configuratie en firmware-updates	SMPTE 2110-21	traffic shaping - zender: narrow; ontvanger: narrow, wide synchronous, asynchronous
Tally	9-pins D-type connector	SMPTE 2110-30 (PCM)	audio conformiteitsniveau C
SD	525i59.94 NTSC, 625i50 PAL	SMPTE 2110-40 (auxiliary data)	volledige toegang tot aanvullende data, inclusief RP 188/SMPTE 12M-2, gecodeerde ondertitels en statische HDR-metadata
HD	720p50/59.94/60; 1080i50/59.94/60; 1080p23.98/24/25/29.97/30/47.95/48/50/59.94/60; 1080PsF23.98/24/25/29.97/30	PTP	IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
2K	2Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60 DCI; 2KPsF23.98/24/25/29.97/30	NMOS BCP-002-01	natuurlijke groepering; NMOS BCP-004-01: ontvangercapaciteiten
Ultra HD	2160p23.98/24/25/29.97/30/47.95/48/50/59.94/60
