Blackmagic Design Videohub 10x10 12G

De Videohub 12G filosofie: universele routing via één kabel

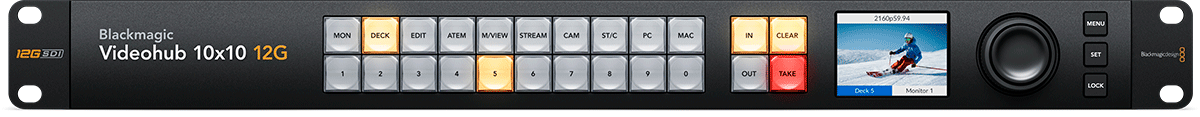

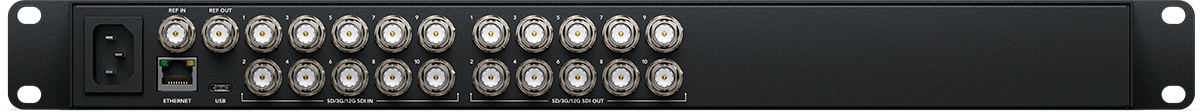

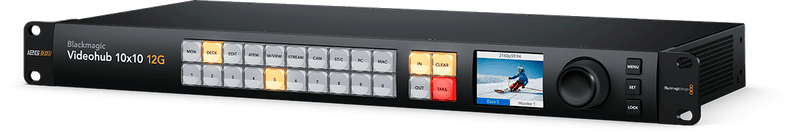

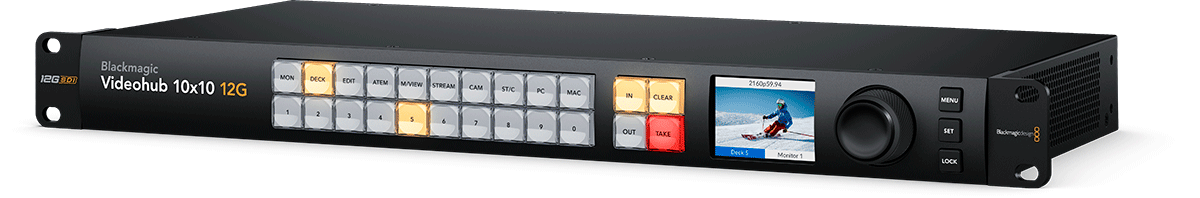

De Blackmagic Videohub 10x10 12G behoort tot de "Videohub 12G" familie, ontworpen om productieomgevingen met meerdere resoluties te vereenvoudigen. Het idee is duidelijk: multi-formaat routing concentreren op één enkele BNC-verbinding, zonder extra kabels of converters per resolutie. In een compact 1U chassis heb je 10 12G-SDI ingangen en 10 uitgangen, een kleur-LCD-display en frontbediening voor snelle inzet in regiekamers, studio's, productiewagens of eventsets.

Een 12G SDI router ontworpen voor regie, live en postproductie

Deze video router is gericht op teams die hun signalen realtime moeten distribueren en herconfigureren: live regie, broadcast sets, multi-camera opnames, postproductie, of beheer van videowalls en monitoring. De Videohub 10x10 12G centraliseert camera's, mixers, recorders, converters en monitoren in een robuuste SDI workflow, met een eenvoudige bediening: een ingang selecteren, toewijzen aan een uitgang, en de routing gebeurt direct.

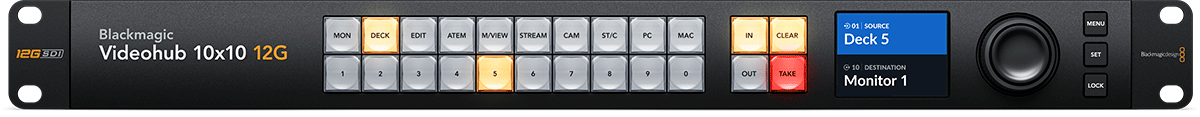

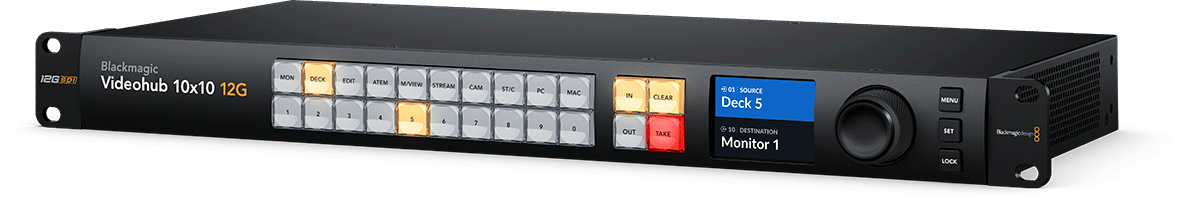

Het geïntegreerde LCD-scherm verhoogt de operationele veiligheid dagelijks: preview en labelweergave beperken patchfouten, vooral bij vergelijkbare bronnen (meerdere identieke camera's, programmaterrugkoppelingen, grafische feeds, enz.). En zodra de installatie groeit, maakt Ethernet-besturing integratie in een productienetwerk en duplicatie van bedieningspunten eenvoudig.

Belangrijke functies voor multi-formaat workflows zonder compromissen

12G-SDI tot 2160p60: een echte vereenvoudiging

De Videohub 10x10 12G is ontworpen om een breed scala aan standaarden te ondersteunen, van SD tot Ultra HD en 4K DCI, met ondersteuning voor YUV 4:2:2 en RGB 4:4:4 tot 12 bit afhankelijk van de modus. Praktisch gezien maakt deze 12G-SDI architectuur het mogelijk om 4K streams tot 2160p60 via één SDI-kabel te transporteren, wat complexiteit vermindert ten opzichte van multi-link configuraties en snelle configuratiewijzigingen op locatie versnelt.

Een ander belangrijk voordeel in heterogene omgevingen is de automatische switching per ingang. De router kan gelijktijdig bronnen met verschillende standaarden accepteren, wat helpt bij het combineren van apparatuur van verschillende generaties (HD camera's, UHD playback, computers via converters, enz.) zonder onmiddellijke uniformering van het hele park.

Snelle lokale bediening en schaalbare netwerkbesturing

Op het frontpaneel zorgen speciale knoppen en de grote elektronische koppelingsknop voor snelle navigatie en toewijzingen, zelfs onder stress (live, last-minute wijzigingen, troubleshooting). Voor vaste installaties opent Ethernet de deur naar remote control via software, toevoeging van compatibele hardwarepanelen en automatisering via het control protocol en SDK. Resultaat: dezelfde router blijft eenvoudig in kleine setups en wordt een centraal knooppunt zodra de studio groeit.

Referentie, SDI synchronisatie en continuïteit in gebruik

Beheer van referentie (Tri-Sync of Black Burst) en SDI synchronisatie op alle uitgangen zijn gericht op het verkrijgen van schone en consistente overschakelingen in een broadcast keten. Voor dagelijks gebruik zorgen de universele interne voeding en het behouden van crosspoints met automatische herstel na stroomuitval voor betrouwbaarheid, vooral in gedeelde racks of productiewagens waar de voeding tussen shows kan worden uitgeschakeld.

Technische specificaties

Categorie	verdeler	Rackeenheid	1
Type	Matrix	Voeding	100 - 240 V wisselstroom - 50/60 Hz
Aanbevolen kabels	TM_CablesRecommandes001	Consumptie	20.8 W
Commando poorten	LAN	Gewicht	3 kg
Maximale resolutie	4K / 60	Afmetingen (mm)	482 x 236 x 44

SDI video-ingangen	10	4K DCI	4Kp23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
SDI video-uitgangen	10	Conformiteit	SMPTE 259M, 292M, 296M, 372M, 424M, 425M niveau A en B, 2081-1, 2081-10, 2082-10, ITU-R BT.656, ITU-R BT.601
SDI snelheden	DVB-ASI, 270 Mb, 1.5G, 3G, 6G, 12G	SDI audio sampling	48 kHz, 24 bit
Video-ingang synchronisatie	Geen	SDI video sampling	YUV 4:2:2 en RGB 4:4:4
SDI synchronisatie	Op alle SDI uitgangen	SDI kleurprecisie	RGB 4:4:4 10/12 bit (HD en 2K, tot 2160p30 in Ultra HD en 4Kp30 DCI); YUV 4:2:2 10 bit alle modi
Referentie-ingangen	Tri-Sync of Black Burst	SDI kleurenschema	REC 601, REC 709, REC 2020
Referentie-uitgangen	Loop-through met terminatie van het referentiesignaal	Automatische SDI switching	Automatische selectie 270 Mb SD-SDI, 1.5G HD-SDI, 3G niveau A en B, 6G en 12G-SDI per ingang
Ethernet	10/100/1000 BASE-T	SDI metadata	Video payload identificatie (SMPTE 352M)
Computer interface	USB-C	Ingebouwd paneel	24 knoppen voor lokale controle, 3 knoppen + elektronische koppelingsknop voor menu's, 2,2 inch kleurenscherm
SD	525i59.94 NTSC, 625i50 PAL	Externe panelen/software	Blackmagic Videohub software voor Mac en Windows; compatibel met Videohub Master Control Pro en Videohub Smart Control Pro
HD	720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60; 1080PsF23.98, 24, 25, 29.97, 30	Protocollen	Blackmagic Videohub SDK en "Videohub Control Protocol" via Ethernet
2K DCI	2Kp23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60; 2KPsF23.98, 24, 25, 29.97, 30	Paneel aansluiting	Ethernet
Ultra HD	2160p23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
