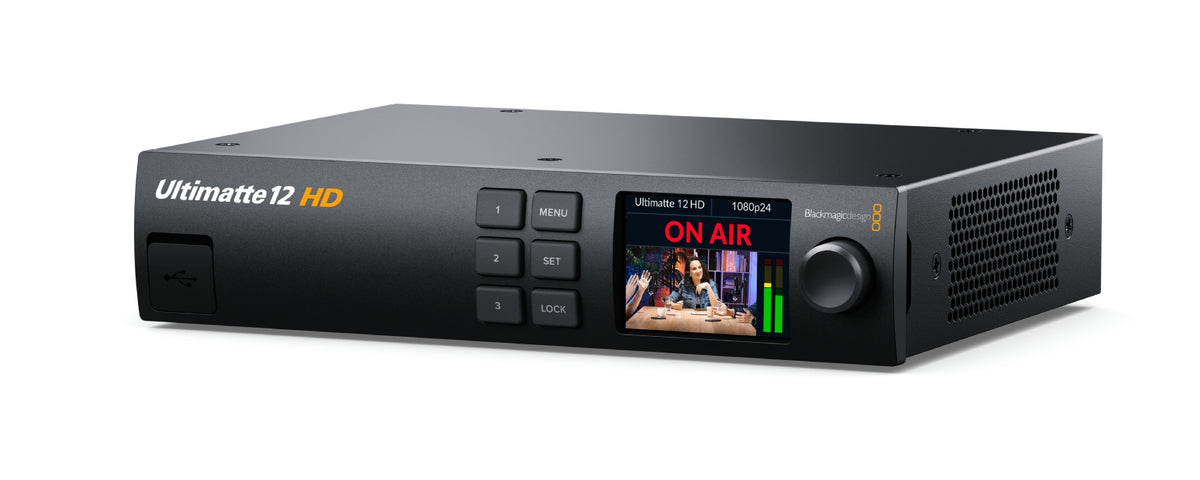

Blackmagic Design Ultimatte 12 HD

De essentie van de Ultimatte 12 HD compositing processor

• Realtime HD chroma key compositing: Ultimatte's nieuwste generatie algoritmes voor scherpe randen, nauwkeurigere kleurenscheiding en natuurlijkere spill-verwijdering.
• Robuuste broadcast workflow in 3G-SDI: meerdere SDI I/O's, Tri-Sync/Black Burst referentie, en een dedicated monitoringsketen om live productie te beveiligen.
• Ingebouwde 6 GB mediatheek: snelle laadmogelijkheden voor achtergronden, lagen en maskers, met netwerkoverdracht tot 1 Gb/s via Ethernet.
• Flexibele besturing: softwarecontrole (Mac/Windows), frontpaneel, of hardware afstandsbediening Ultimatte Smart Remote 4, afhankelijk van uw studio-organisatie.

Een HD-variant binnen de Ultimatte 12 generatie

Ontworpen als het HD-model van de serie, behoudt de Ultimatte 12 HD het DNA dat Ultimatte beroemd maakte in de broadcast: een stabiele, reproduceerbare en snel instelbare keyer, ontworpen voor live omgevingen. Deze "12" generatie legt de nadruk op geavanceerdere kleurwetenschap en gemoderniseerde keying-algoritmes, met fijnere contourverwerking en effectievere spill-reductie. Dit alles is gebaseerd op betrouwbare SD/HD integratie in 3G-SDI, zodat het naadloos past in bestaande infrastructuren (regie, OB-wagen, studio of vaste set).

Een keyer voor live regie, virtuele studio en professionele streaming

De Ultimatte 12 HD richt zich op teams die continu een schone key moeten leveren zonder de productieketen te compliceren: nieuwsregies, talkshows, sport, corporate sets, e-learning of professionele streaming. Het is bijzonder relevant wanneer timing kritisch is (on-air branding, virtuele decors, grafische inserts, gasten op afstand) en visuele consistentie tussen uitzendingen essentieel is. Dankzij netwerkbesturing en monitoringfuncties vergemakkelijkt het ook de samenwerking tussen camera, licht en regie om het scherm te stabiliseren, mattes te controleren en snel studio-afwijkingen te diagnosticeren.

Functionaliteiten ontworpen voor schone, snelle en controleerbare keying

10-bits videobewerking en broadcast kleurbeheer

Om een natuurlijke weergave van huidtinten, fijne details (haar, texturen, transparantie) en hoog contrast te behouden, gebruikt de Ultimatte 12 HD 10-bits verwerking met 4:2:2 sampling. Ondersteuning voor kleurenspaces REC 601, REC 709 en REC 2020 stelt u in staat de keyer af te stemmen op de standaarden van uw keten, of u nu in historische SD, HD of kleurconsistente workflows werkt.

Maskers, lagen en mediatheek: keying voorbij de klassieke groene achtergrond

Naast klassieke keying biedt het apparaat geavanceerde controletools via interne maskers (BG Matte, G Matte, H Matte, Layer Matte) en de "Layer" uit de mediatheek. Dit maakt het mogelijk om bepaalde gebieden te beschermen, storende elementen te verwijderen, de uitsnede te verfijnen of grafische elementen met meer controle te integreren. Het niet-vluchtige interne geheugen van 6 GB versnelt de productie-uitrol: achtergronden, lagen en maskers zijn direct beschikbaar en kunnen snel via Ethernet geladen worden.

Dedicated monitoring: meer zichtbaarheid, minder heen en weer op de set

Monitoring is vaak het verschil tussen een "acceptabele" en een "beheersbare" key. De Ultimatte 12 HD heeft een dedicated Monitor ingang en uitgang om Program, bronnen, mattes (gecombineerd, intern of verwerkt) en schermcorrectiebeelden te bekijken. Deze diagnostische comfort helpt bij het afstemmen van verlichting, controleren van de achtergrond en beveiligen van live productie zonder de hoofdstream te onderbreken.

Netwerkbesturing en studio-integratie

Afhankelijk van uw voorkeur kunt u de Ultimatte 12 HD bedienen via het frontpaneel, Ethernet met Ultimatte Software Control (Mac en Windows), of met een hardwarepaneel Ultimatte Smart Remote 4. Integratie in een studionetwerk blijft eenvoudig dankzij IP-configuratie via het apparaat of een utility, en updates kunnen via USB-C of Ethernet worden uitgevoerd. Resultaat: een keyer die zich aanpast aan zowel gecentraliseerde regies als multi-set workflows, waar snelle configuratie en standaardisatie van instellingen essentieel zijn.

Technische specificaties

Type

Digitale mixermotor

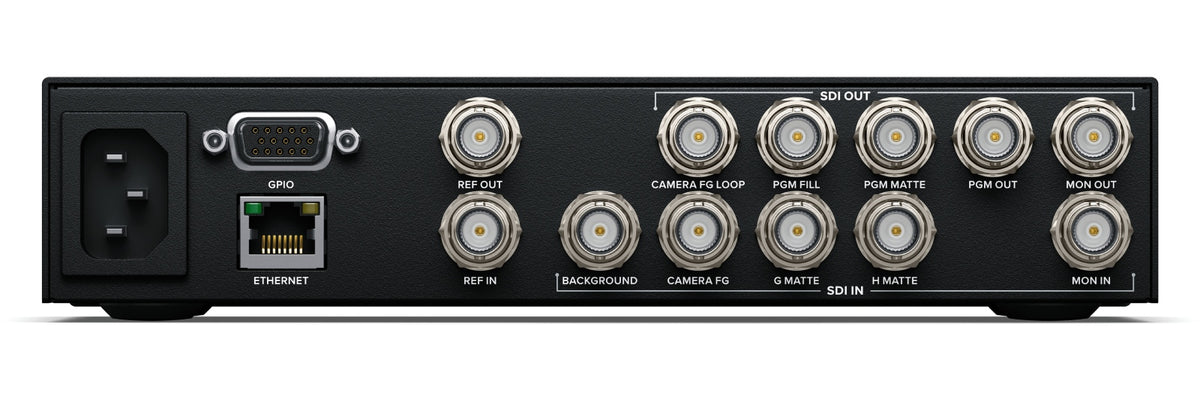

SDI video-ingangen	5	Meerdere snelheden	automatische detectie SD/HD
SDI video-uitgangen	4	Voorgrond (FG)	1 x ingang met 3G-SDI loop uitgang
SDI loop video-uitgang	1	Achtergrond (BG)	1 x 3G-SDI ingang; beeld uit mediatheek
Synchronisatie	SD of HD "Camera FG" synchronisatie; synchronisatie van video-ingangen op alle ingangen	Achtergrond masker (BG Matte)	interne window; beeld uit mediatheek
SDI snelheden	270 Mb/s, 1.5G, 3G	Grof masker (G Matte)	1 x 3G-SDI ingang; interne window; beeld uit mediatheek
Referentie-aansluitingen	1 x BNC ingang, 1 x BNC uitgang; Tri-Sync of Black Burst	Beschermingsmasker (H Matte)	1 x 3G-SDI ingang; interne window; beeld uit mediatheek
GPIO	DE15	Laag (Layer)	beeld uit mediatheek
Ethernet	tot 1 Gb/s voor controle en laden van beelden in de mediatheek	Laag masker (Layer Matte)	interne window; beeld uit mediatheek
Computerinterface	1 x USB-C 3.0 voor configuratie en updates	Fill	1 x 3G-SDI
SD	525i59.94 NTSC, 625i50 PAL	Matte	1 x 3G-SDI
HD	720p50/59.94/60; 1080i50/59.94/60; 1080p23.98/24/25/29.97/30/50/59.94/60; 1080PsF23.98/24/25/29.97/30	Programma (PGM)	1 x 3G-SDI
SDI conformiteit	SMPTE 259M, 292M, 296M, 424M, 425M niveau A en B	Monitor ingang	1 x 3G-SDI (cascade monitoring)
Video sampling	4:2:2	Monitor uitgang	1 x 3G-SDI (Program, FG In, BG In, Combined Matte, Internal Matte, Fill Out, Layer In, Background Matte In, Garbage Matte In, Holdout Matte In, Layer Matte In, Processed Layer Matte, Processed Holdout Matte, Processed Garbage Matte, Processed Background Matte, Screen Correction)
Kleurprecisie	10 bits	BG (achtergronden)	TGA, TIFF, BMP, PNG, JPG
Kleurenspace	REC 601, REC 709, REC 2020	BG met alpha	TGA, TIFF, BMP
