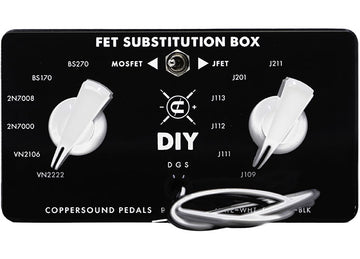

CopperSound Substitutiedoos voor FET's

Een moderne benadering van prototyping: de Substitution Box voor ontwerpers

In DIY elektronica, en vooral in audio, kan een kleine waardeverandering een filter, gain, dynamiek of saturatietextuur volledig veranderen. De CopperSound Substitution Box volgt deze logica van snelle experimentatie: in plaats van constant componenten te verwijderen en te vervangen op een breadboard, schakel je binnen enkele seconden van de ene waarde naar de andere. Het is een eenvoudige en efficiënte manier om een idee te valideren, een instelling te verfijnen, of ontwerpopties te vergelijken met een veel comfortabelere luistercontinuïteit.

Voor wie is de CopperSound Substitution Box FETs bedoeld?

Deze substitution box richt zich op pedalbouwers, DIY-liefhebbers, studenten en technici die tijd willen besparen tijdens testfasen. Hij is bijzonder nuttig als je werkt aan ingangsversterkers, buffers, schakelsecties of schakelingen waarbij de keuze van een transistor (JFET of MOSFET) direct de respons en het gedrag van de schakeling beïnvloedt. Of je nu in de prototypingfase op een breadboard zit of valideert voor integratie op een PCB, het doel blijft hetzelfde: sneller itereren en beslissen met je oren en metingen in plaats van met repetitieve handelingen.

Werking en sterke punten voor je tests (JFET, MOSFET en meer)

Component wisselen zonder je testlogica te onderbreken

Het principe is eenvoudig: je sluit de Substitution Box aan op de punten van je schakeling waar je een component wilt vervangen, en selecteert vervolgens een andere waarde of een ander type volgens het model. Deze methode voorkomt fouten door herhaalde handelingen (beschadigde pootjes, slechte contacten, verwisselde componenten) en zorgt voor een duidelijke vergelijkende aanpak, stap voor stap.

Een tool gericht op luisteren, meten en beslissen

In DIY audio vergelijk je vaak meerdere opties voordat je een waarde vastlegt: een filter afstemmen, een gainbereik controleren, een diode referentie kiezen, of een clippinggedrag bepalen. De CopperSound Substitution Box bevordert dit A/B-werk: je behoudt dezelfde schakeling, dezelfde voeding, dezelfde testketen, en varieert alleen het doelcomponent. Resultaat: een snellere en coherente keuze, zowel op de oscilloscoop als bij het luisteren.

Geassembleerd en klaar om in je prototyping setup te integreren

Elk model wordt volledig gemonteerd geleverd, zodat je het direct in je werkstation kunt opnemen. Dat is een groot voordeel als je je wilt concentreren op het ontwerp van de schakeling in plaats van op de voorbereiding van het gereedschap.

Technische specificaties

Effecten	Buffer	kleur	Zwart
Gebruik	sta_des_gui_ele

Type	DIY substitution box	Keramische condensatoren	24 waarden, van 1 pF tot 820 pF (50 V)
Implementatie	draadjes steken op gewenste punten (breadboard)	Elektrolytische condensatoren	24 waarden, van 1 uF tot 470 uF (25 V)
Leveringsstatus	volledig gemonteerd	Transistors	12 verschillende NPN BJT transistors
Weerstanden	24 waarden, van 10 Ohm tot 1 MOhm (1/4 W)	FET	6 N-kanaal JFETs
Filmcondensatoren	24 waarden, van 1 nF tot 1 uF (63 V)	MOSFET	6 N-kanaal MOSFETs
Diodes	24 paar diodes (kleinsignaal, zener, Schottky, MOSFET en germanium)
