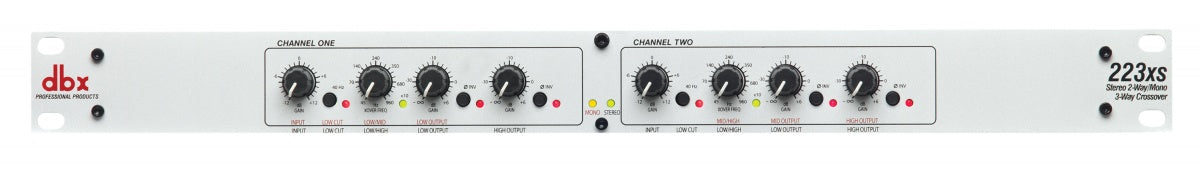

DBX 223XS
Estimated Shipping Widget will be displayed here!
- Dit artikel heeft 3 jaar garantie
Het essentiële over de actieve stereo filter 223xs
Het essentiële over de actieve stereo filter 223xs
- Professionele nauwkeurige filtering dankzij Linkwitz-Riley filters van 24 dB per octaaf, ideaal voor een zuivere scheiding van de kanalen.
- Flexibele configuratie : stereo 2-weg modus of mono 3-weg modus om aan te passen aan diverse luidsprekersystemen.
- Volledige systeembeheer : gainregeling per uitgang, fase-inversie op alle uitgangen, en een high-pass filter van 40 Hz.
- Vereenvoudigde subwoofer uitgang via mono bassomming (BF), handig voor het aansturen van een subwoofer.
Fabrikantinformatie
Fabrikantinformatie
DBX
https://www.dbxpro.com
------------------------
Veiligheidsverantwoordelijke:
CSI audiovisuel
E-mail:
Adres:

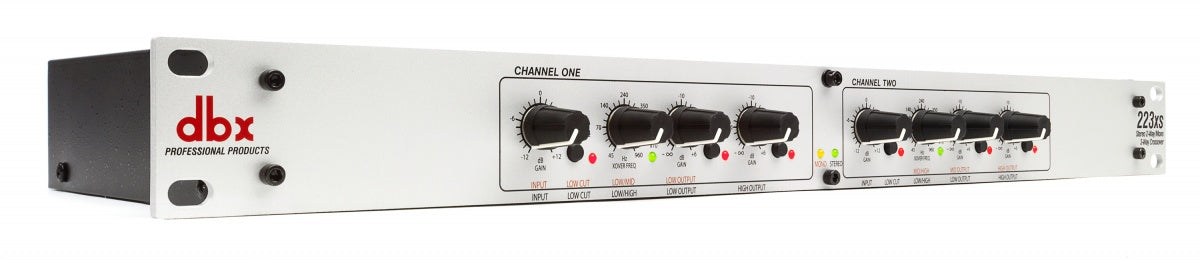

Een 1U rack crossover ontworpen voor moderne geluidsversterking
De 223xs is een actieve stereo filter ontworpen om te voldoen aan de eisen van een professionele audio processor, terwijl hij eenvoudig in een rack te integreren is. Zijn 1U formaat maakt het een natuurlijke keuze voor vaste installaties, tourracks, mobiele geluidsinstallaties en DJ/geluidsconfiguraties die een betrouwbare scheiding van frequentiebanden vereisen. Het principe is duidelijk: het gedrag van multi-weg luidsprekers optimaliseren door elke luidspreker de frequentieband toe te wijzen die hij het beste weergeeft, voor meer spraakverstaanbaarheid, vermogenstabiliteit en zuiverheid van de bas.
Voor wie en voor welk gebruik?
Deze actieve filter is bedoeld voor gebruikers die het beste uit een multi-weg luidsprekersysteem willen halen: geluidstechnici, muzikanten met een geluidsinstallatie, DJ's, repetitieruimtes, gebedshuizen, concertbars of kleine podia. In stereo 2-weg kunt u bijvoorbeeld het signaal verdelen tussen heads (hoog/midden) en subwoofers. In mono 3-weg wordt het mogelijk om bas, midden en hoog afzonderlijk aan te sturen, wat geschikt is voor meer geavanceerde systemen. In alle gevallen maakt de symmetrische XLR-connector de integratie in een professionele audioketen eenvoudig en beperkt storingen op lange kabels.
Belangrijkste functies: controle, precisie en gemakkelijke integratie
Linkwitz-Riley filters van 24 dB per octaaf: duidelijke kanaalscheiding
De 223xs gebruikt Linkwitz-Riley filters met 24 dB per octaaf, een topologie die in geluidsversterking erkend is voor een efficiënte overgang tussen banden, met een coherente sommatie wanneer de kanalen correct zijn ingesteld. Resultaat: een schonere aansluiting, beter gecontroleerde bas en een betere definitie, vooral nuttig bij hoge volumes.
Instellingen per uitgang: stel uw systeem tot op de millimeter af
Elke kanaal heeft een individuele niveaucontrole om uw systeem af te stemmen op het rendement van de luidsprekers, de ruimte of de plaatsing. De fase-inversie op alle uitgangen biedt een eenvoudige en effectieve tool om problemen met akoestische optelling/afname te corrigeren (vooral bij de aansluiting sub/heads), of om aan te passen aan bepaalde bekabelingen en voorverwerking.
High-pass filter van 40 Hz en bassomming: een eenvoudigere subwoofer aansturing
Het high-pass filter (low-cut) van 40 Hz beperkt onnodige excursies in het infra-bereik en beschermt uw geluidsweergave tegen te lage frequenties voor bepaalde configuraties. De BF-sommatie schakeling biedt een mono bassignaal uitgang, handig voor een subwoofer: u verzamelt de basenergie zonder de verwerking te vermenigvuldigen, terwijl u een duidelijke en efficiënte architectuur behoudt.
Technische specificaties
| Aantal kanalen | 2 |
| Hoogte in U | 1 |
| Modus | stereo 2-weg of mono 3-weg |
| Filters | Linkwitz-Riley 24 dB per octaaf |
| High-pass filter (low-cut) | 40 Hz |
| Fase-inversie | op alle uitgangen |
| Niveaucontrole | individueel per uitgang |
| Mono bassomming uitgangen | voor subwoofer (BF-sommatie) |

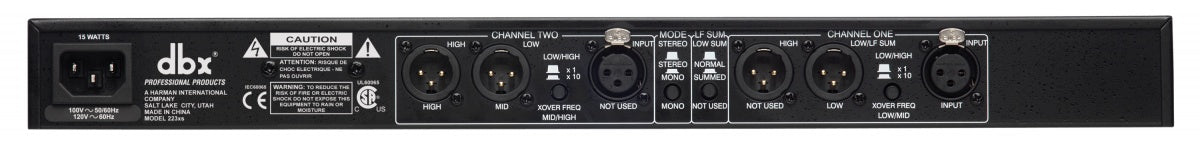

| Ingangen | 2 ingangen op XLR-connector (symmetrisch) |
| Uitgangen | XLR-connector (symmetrisch) |
| Maximaal ingangsniveau | +22 dBu |
| Maximaal uitgangsniveau | +20 dBu (600 ohm) |
| Frequentierespons | 20 Hz tot 20 kHz, +0 / -0,5 dB |
| Vervorming + ruis | minder dan 0,004 % bij +4 dBu, 1 kHz |
| Signaal/ruisverhouding (referentie | +4 dBu, 22 kHz): stereo, hoger dan 94 dB (BF), hoger dan 91 dB (HF) |
| Dynamisch bereik | hoger dan 106 dB |
| Overspraak | lager dan -80 dB, 20 Hz tot 20 kHz |
| Rack-eenheid | 1U |
| Afmetingen | 486 x 175 x 45 mm |
| Gewicht | 1,7 kg |
Questions fréquentes
Kan de DBX 223XS hoofdunits en een subwoofer in stereo aansturen?
De 2-wegs stereomodus verdeelt het signaal tussen de hoofdunits en de basluidsprekers. De LF-som levert een mono-basuitgang die specifiek is voor de subwoofer.
Welke soorten filters worden gebruikt op deze crossover?
Linkwitz-Riley filters met 24 dB per octaaf worden gebruikt om de frequentiebanden te scheiden. Deze helling zorgt voor een coherent overlap tussen de kanalen wanneer het systeem correct is ingesteld.
Is de aansluiting geschikt voor een professionele geluidinstallatie?
De 2 ingangen en uitgangen gebruiken symmetrische XLR-connectoren. Het maximale ingangsvermogen is +22 dBu en de uitgang kan +20 dBu leveren bij 600 ohm.
Kan de fase en het niveau van elk kanaal worden ingesteld?
Elke uitgang heeft een individuele niveauregeling en een fase-inversie. Deze instellingen maken het vooral mogelijk de overgang tussen subwoofer en hoofdunits af te stemmen.
Welke rackruimte is nodig voor de 223XS?
De unit neemt 1U rackruimte in beslag, met afmetingen van 486 x 175 x 45 mm. Het gewicht is 1,7 kg. Er is ook een vaste high-pass filter op 40 Hz beschikbaar om de zeer lage frequenties te beperken.
