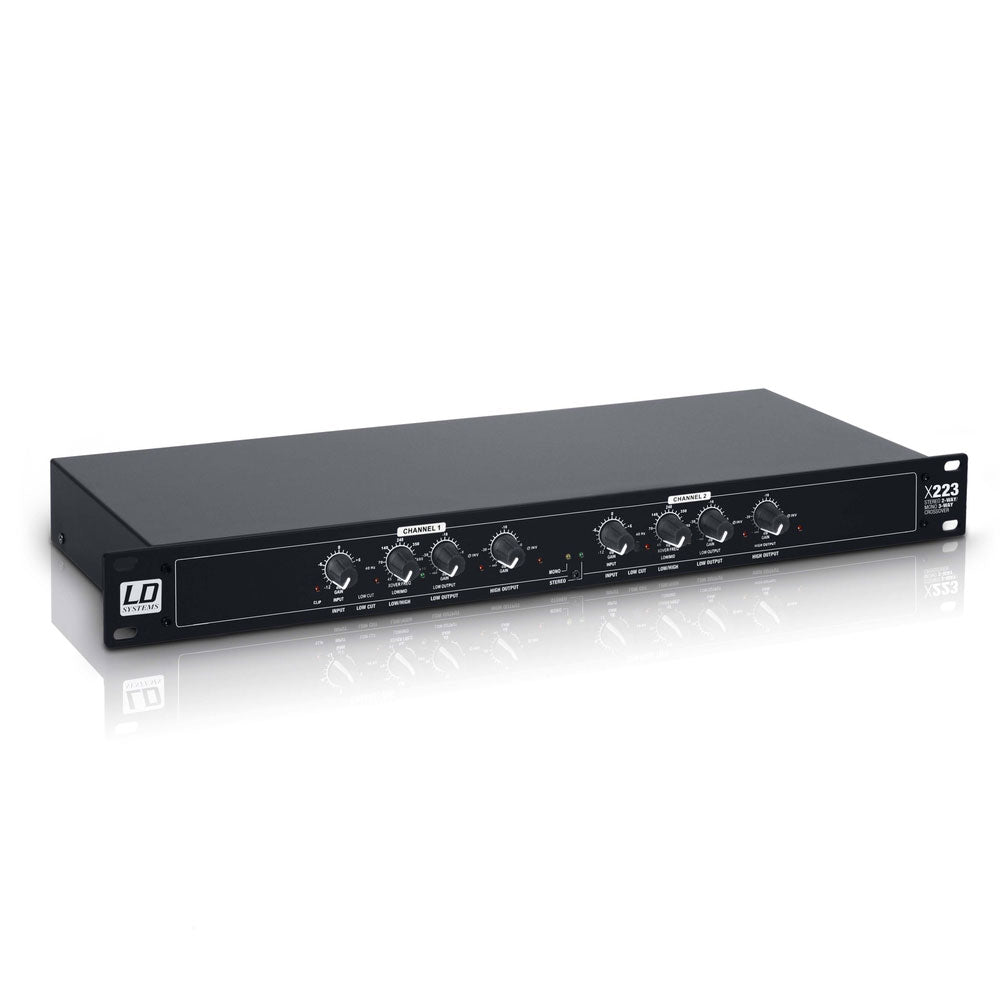

LD Systems LD X 223 - ACTIEF FILTER

Een actieve filter in rackformaat, ontworpen voor klassieke geluidsconfiguraties

De LD Systems X223 is een analoge crossover ontworpen om een betrouwbare frequentiescheiding te bieden tussen uw versterkers en luidsprekers. Het standaard 19 inch 1U rackformaat maakt integratie in een flightcase of technische rack eenvoudig, zowel voor optredens, vaste installaties als in de regiekamer. De bouwkwaliteit, geïntegreerde voeding en degelijke bedieningselementen maken het een bijzonder betrouwbaar instrument voor regelmatig gebruik.

Voor wie en voor welke toepassingen?

Deze actieve filter is bedoeld voor gebruikers die hun geluidsweergavesysteem willen optimaliseren door de frequentiebanden netjes te scheiden: mobiele DJ's, geluidsprofessionals, bands, uitgeruste repetitieruimtes, kleine podia, gebedshuizen of installaties met eindversterkers. In stereo 2-weg modus beheert hij efficiënt een satelliet + sub systeem (met een mono sub uitgang). In mono 3-weg modus is het een relevante oplossing om bas, mid en hoog apart aan te sturen in een meer gestructureerde opstelling.

Audio-instellingen en essentiële functies voor snelle afstelling

De X223 legt de nadruk op directe bediening en nuttige instellingen onder reële omstandigheden. U beschikt over een instelbare crossoverfrequentie per kanaal om het snijpunt aan te passen aan uw luidsprekers en de akoestiek van de ruimte, evenals ingangs- en LF/HF-gains om het niveau van versterkers en kanalen in balans te brengen. De polarisatie-inversietoetsen helpen snel faseproblemen op te lossen bij het afstemmen van sub/top of tussen kanalen.

Linkwitz-Riley filter 24 dB/octave

De X223 gebruikt een Linkwitz-Riley filter met 24 dB/octave, een standaard die gewaardeerd wordt in geluidsinstallaties voor een coherente optelling op het snijpunt en een duidelijke scheiding tussen kanalen. Dit type filtering draagt bij aan verbeterde helderheid, bascontrole en algemene definitie van het systeem, mits goede niveau-instellingen en een geschikte luidsprekerplaatsing.

Schakelbare high-pass op 40 Hz

De schakelbare high-pass filters op 40 Hz beperken de zeer lage frequentie-energie, vaak overbodig of problematisch afhankelijk van de luidsprekers, de ruimte of muziekstijl. Dit is een handige functie om headroom te winnen, het systeem te beschermen en een beter gecontroleerde bas te verkrijgen.

Symmetrische aansluitingen op XLR

De symmetrische in-/uitgangen op XLR zorgen voor een nette integratie met mengpanelen, processors en versterkers in podium- of installatieomgevingen, met betere storingbestendigheid over lange kabeltrajecten. De opgegeven maximale in- en uitgangsniveaus maken eenvoudige integratie in een professionele audiosignaalketen mogelijk.

Technische specificaties

Hoogte in U

1

Type	crossover (actieve filter) stereo 2-weg / mono 3-weg	Interkanaal overspraak	lager dan -80 dB, 20 Hz tot 20 kHz
Formaat	19 inch rack, 1U	Ingangen	vrouwelijke XLR
Modelnaam	LDX223	Maximaal ingangsniveau	+22 dBu (typisch), symmetrisch of asymmetrisch
Frequentiebereik	20 Hz tot 20 kHz, +0,5 dB	Uitgangen	mannelijke XLR
Frequentierespons	lager dan 3 Hz tot hoger dan 90 kHz, +0 / -3 dB	Maximaal uitgangsniveau	hoger dan +21 dBu, symmetrisch of asymmetrisch
Filtertype	Linkwitz-Riley, 24 dB/octave	Afmetingen (B x H x D)	482 x 44,5 x 153 mm
Dynamisch bereik	106 dB	Gewicht	2,6 kg
THD+Noise	lager dan 0,004% bij 4 dBu, 1 kHz
