Palmer Pan 16 Pro

Een rack DI ontworpen voor multi-bron configuraties

De Palmer PAN16 is bedoeld voor setups waarbij betrouwbaarheid en overzichtelijkheid van bekabeling net zo belangrijk zijn als het geluid. Het 19 inch 1U rackformaat maakt het mogelijk om een multi-kanaals DI-box direct in een flightcase, regiekamer of podiumrack te integreren, wat tijd bespaart bij de opbouw en de verbindingen beveiligt. Ontworpen rond een passieve architectuur en transformatoren, volgt hij de traditie van podium DI's: robuust, eenvoudig en effectief om asymmetrische bronnen aan te sluiten op een symmetrische mengtafel.

Voor wie en voor welke toepassingen?

De PAN16 is bijzonder geschikt voor toetsenisten (meerdere stereo-uitgangen omzetten naar XLR), tv-studio's en podia met veel bronnen, studio's die hun patch-ingangen willen standaardiseren, of optredens waarbij zowel monitoruitgangen naar versterkers als voeding van het front-of-house systeem beheerd moeten worden. Dankzij de THRU-outputs en de MERGE-modus maakt hij het ook makkelijker om twee signalen samen te voegen tot één mono-uitgang per kanaal, zonder extra boxen en zonder routing ingewikkeld te maken.

Functionaliteiten en sterke punten in het dagelijks gebruik

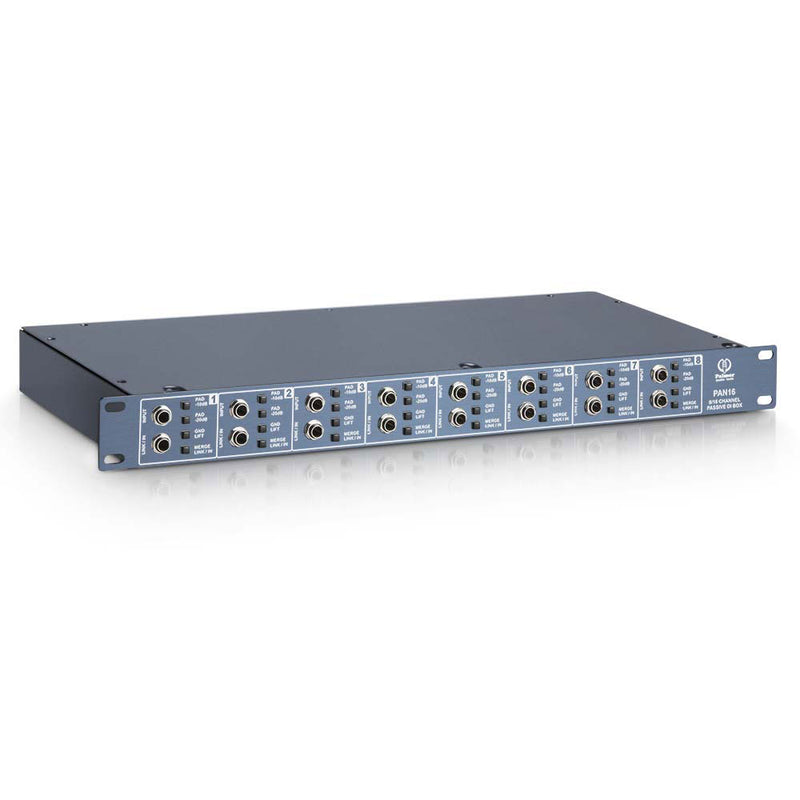

MERGE THRU/IN: zeldzame flexibiliteit op een multi-kanaals DI

Elk kanaal heeft een ingang en een THRU-uitgang die parallel is bekabeld voor signaaldoorvoer. Het bijzondere aan de PAN16 is dat deze THRU kan worden gebruikt als tweede ingang via de MERGE THRU/IN functie: het signaal op THRU wordt dan mono samengevoegd met dat van de INPUT-ingang en vervolgens naar de uitgang gestuurd. Resultaat: je kunt tot 16 ingangen in totaal gebruiken, oftewel twee bronnen per kanaal, wat in veel situaties handig kan zijn (optellen van twee uitgangen, samenvoegen van twee apparaten, enz.).

Cumulatief PAD: behoud controle over de niveaus

Op het podium kunnen niveaus sterk variëren afhankelijk van instrumenten, modelboxen, lijnuitgangen of bepaalde keyboards. De PAN16 heeft twee PAD-knoppen voor een demping van -10 dB en -20 dB. Door ze te combineren krijg je -30 dB, handig om saturatie vóór de mengtafel te voorkomen en voldoende headroom te behouden, zelfs met zeer "hete" bronnen.

Transformatoren: symmetrische XLR-uitgang en galvanische scheiding

Symmetrie wordt bereikt door een transformator, met volledige galvanische scheiding. Deze keuze is gewenst in de praktijk: betere tolerantie voor massa-verschillen, vermindering van ongewenste storingen en betrouwbare aanpassing aan microfoon-/lijn-ingangen met XLR. De aanwezigheid van Ground-Lift maakt het geheel compleet om snel aardlussen te verhelpen, wat vaak voorkomt bij het combineren van meerdere voedingen en apparaten.

Een 1U stalen rack, klaar voor onderweg

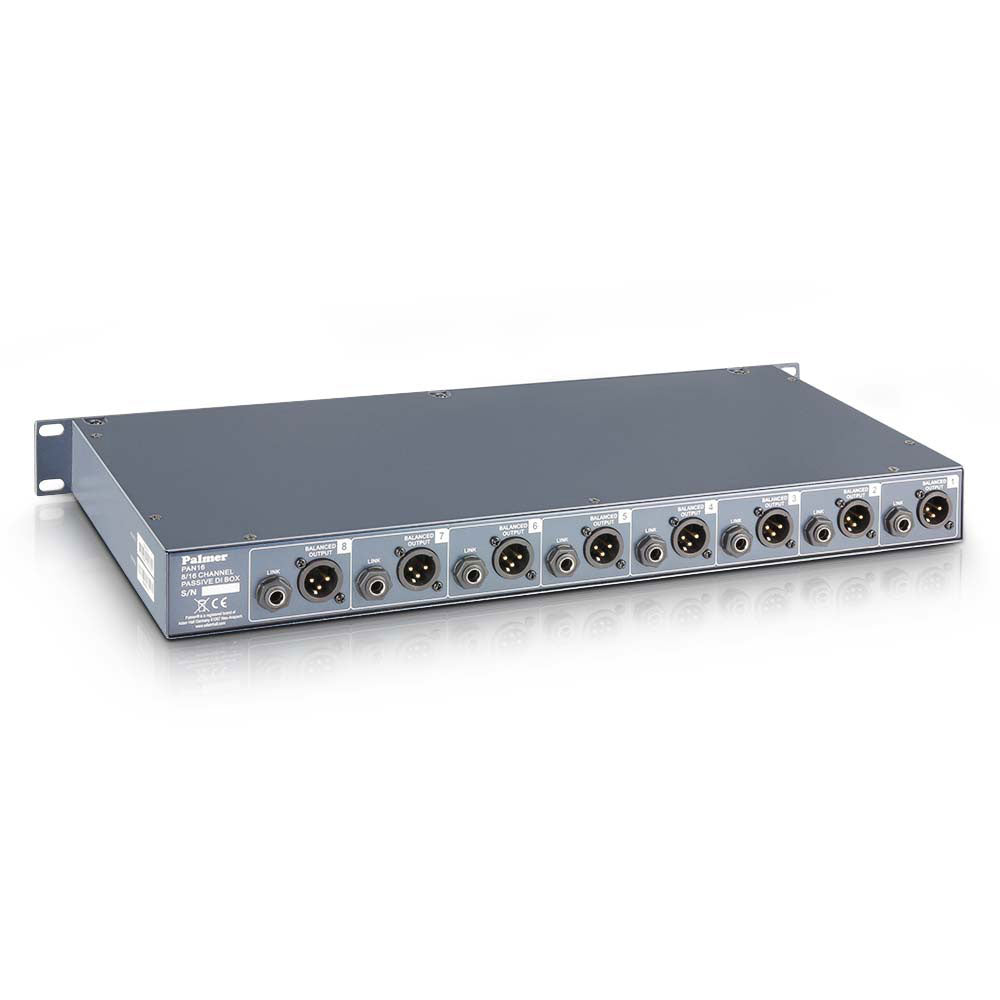

De behuizing van staalplaat met een gespoten afwerking maakt het een duurzaam instrument. Het 1U formaat (45 mm) maakt integratie in bestaande racks mogelijk zonder ruimteverlies, en de connectorindeling vergemakkelijkt nette bekabeling, vooral bij gebruik van de THRU-outputs aan de achterkant om uitgangen naar versterkers, monitors of recorders te organiseren.

Technische specificaties

Aantal kanalen	8	Categorie	geluidsaccessoire
Rack	Ja	Type	housing

Breedte	480 mm / 19 inch	Maximaal ingangsniveau	+54 dBu (oftewel 388,4 V)
Hoogte	45 mm, 1U rack	Ingangsimpedantie	1 MOhm (bij 60 Hz)
Diepte	200 mm	Aantal uitgangen	4 (+ 4 Thru out parallel)
Behuizing materiaal	staalplaat	Uitgangsconnector	6,35 mm Jack, XLR
Behuizing afwerking	gespoten lak	Uitgangsimpedantie	600 Ohm
Aantal ingangen	8/16	Frequentiebereik	10 - 40000 Hz
Ingangsconnectoren	6,35 mm Jack	Symmetrie via transformator	ja
Aantal THRU doorlussen per kanaal	2	Transformator spanningsverhouding	10 : 1
Ingangsdemper	0 / 10 / 20 / 30 dB	Bediening	PAD -10dB, PAD -20dB, Ground-Lift, Merge Thru/In
