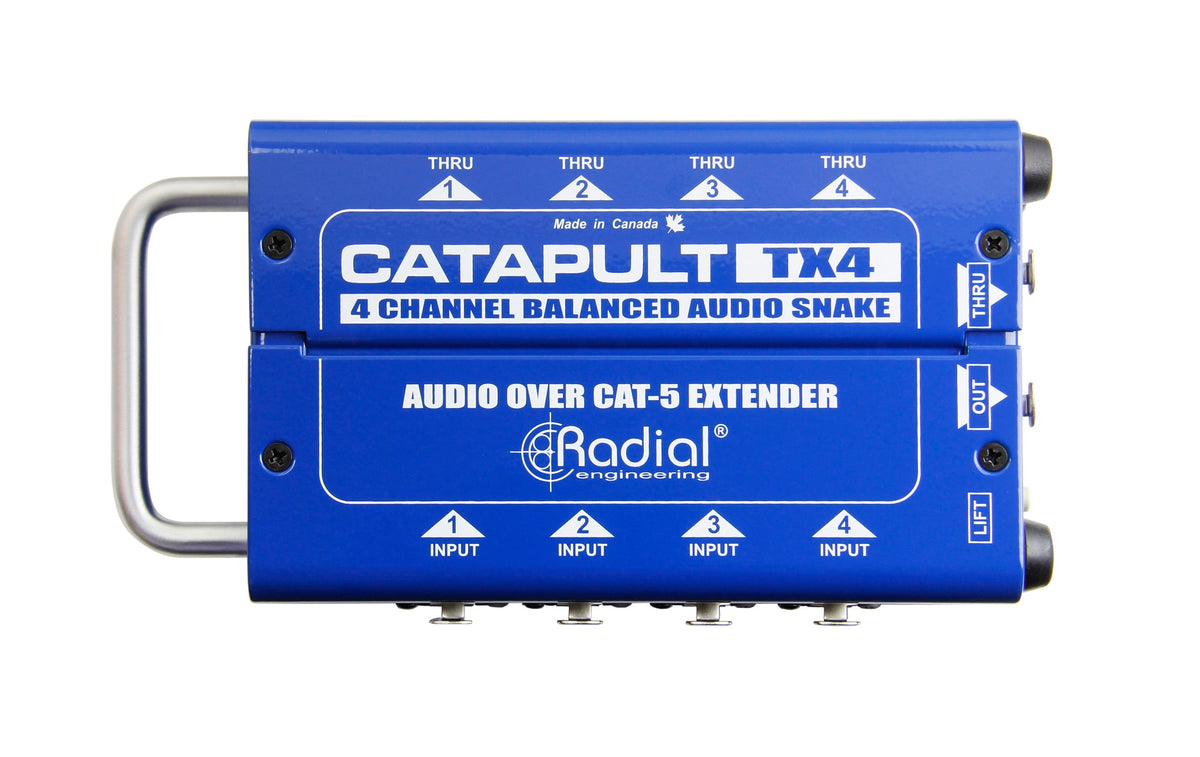

Radial CATAPULT-TX4

Een multipaar ontworpen om optimaal gebruik te maken van netwerkbekabeling in professionele audio

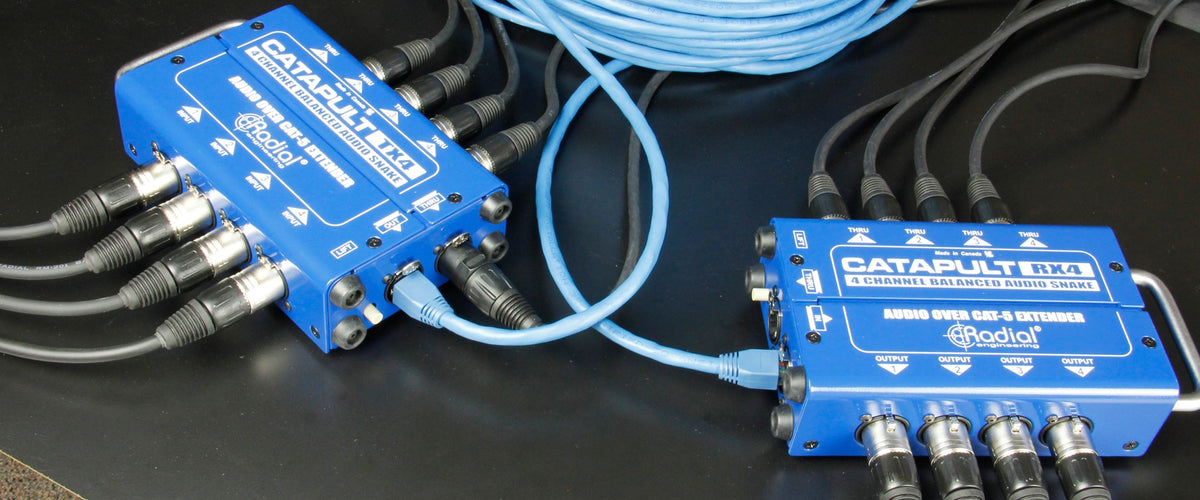

In veel installaties is de Cat 5/6 netwerkkabel al overal aanwezig: in kabelgoten, kabelbanen, in muren of in patchpanelen. Dit multipaar sluit aan bij deze moderne aanpak door een eenvoudige oplossing te bieden om meerdere audiolijnen via een bestaande infrastructuur te laten lopen, terwijl het professionele connectiviteit behoudt (XLR) aan de audiozijde en etherCon-poorten aan de verbindingszijde. Resultaat: tijdwinst bij de uitrol, nettere bekabeling en een aanpak die bijzonder geschikt is voor omgevingen waar onderhoud en standaardisatie net zo belangrijk zijn als geluidskwaliteit.

Voor welke toepassingen en voor wie is dit multipaar bedoeld?

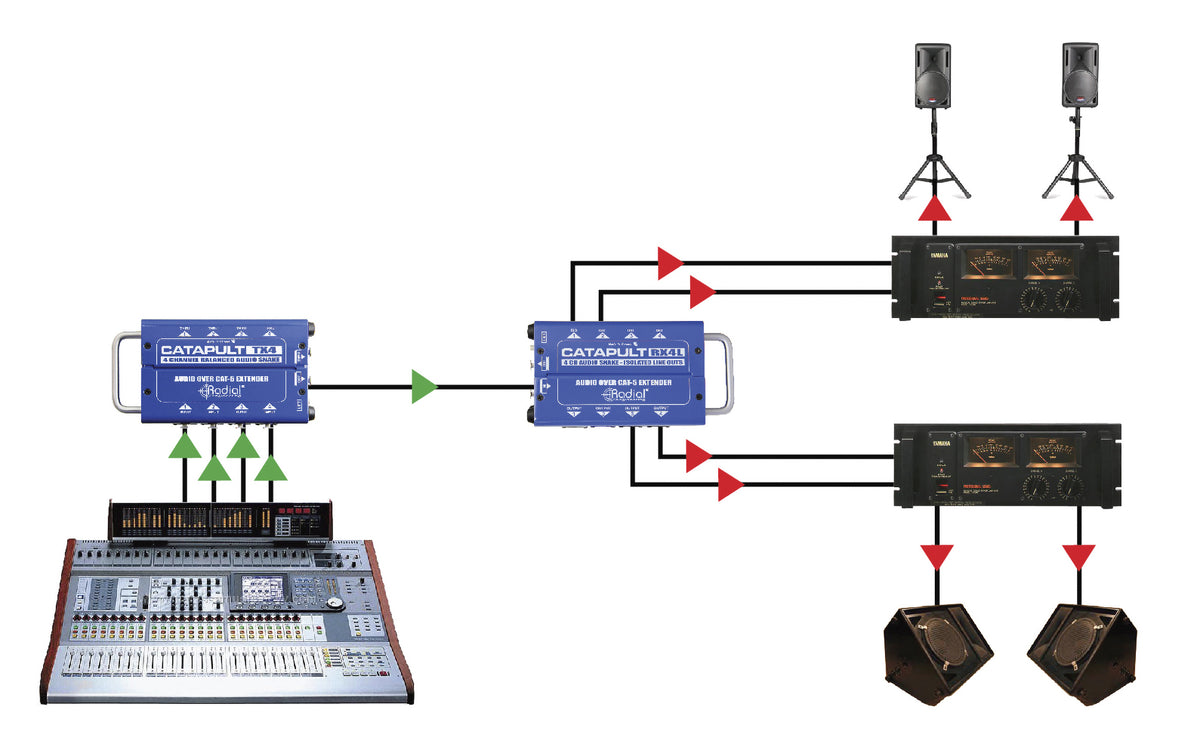

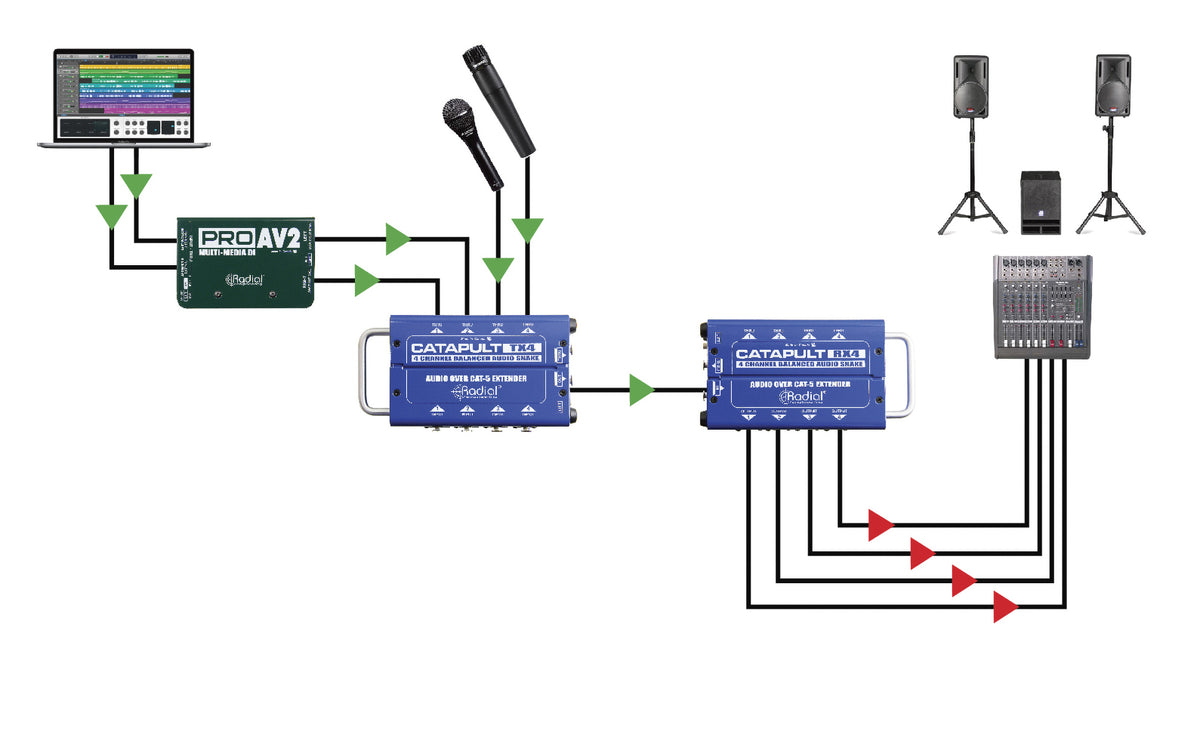

Dit model is gericht op integrators, regisseurs, technici en studio's die een efficiënte oplossing zoeken om apparatuur op afstand te verbinden zonder een traditioneel, omvangrijk multipaar te trekken. Het is zeer geschikt voor vaste installaties (theaters, gebedshuizen, auditoria, onderwijsinstellingen, podia) evenals voor configuraties waarbij men de bekabeling tussen een podium, regieruimte en technische rack wil rationaliseren. Dankzij de 4 kanalen en ondersteuning van AES-signalen kan het ook geïntegreerd worden in een digitale keten, terwijl het eenvoudig te implementeren blijft op locatie.

Belangrijkste functies: eenvoud, signaalkwaliteit en integratie

Multikanaal transmissie via Cat 5/6

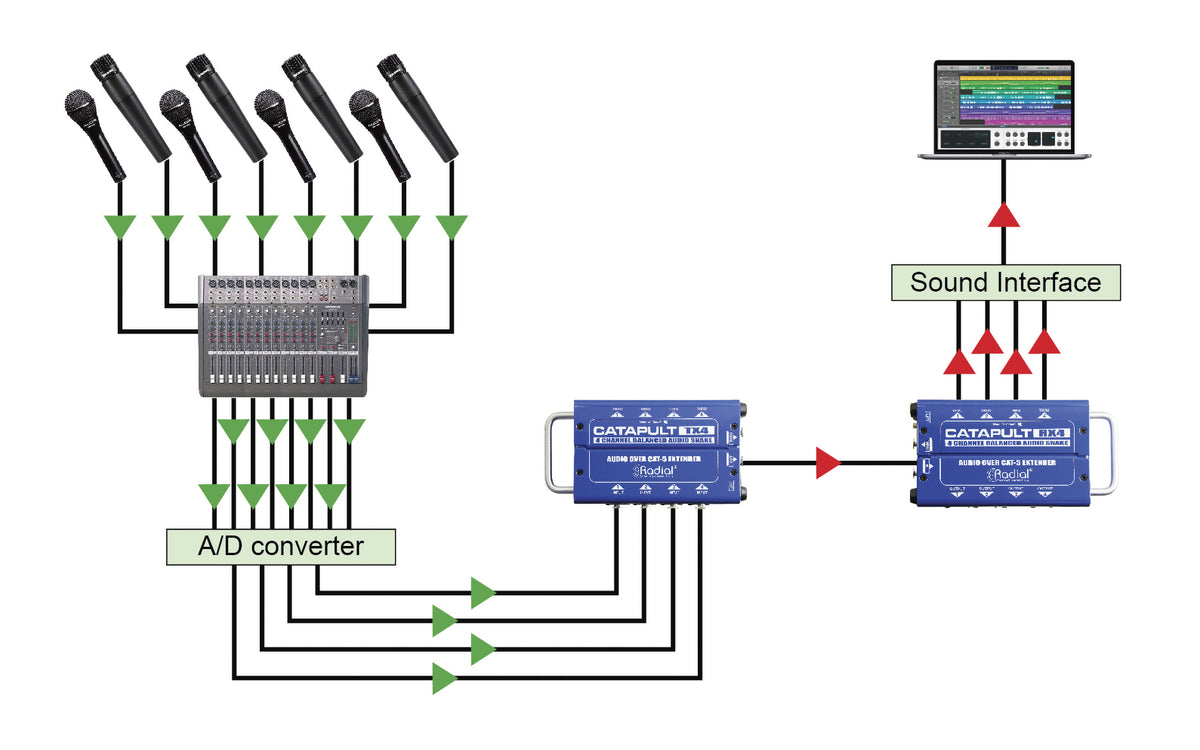

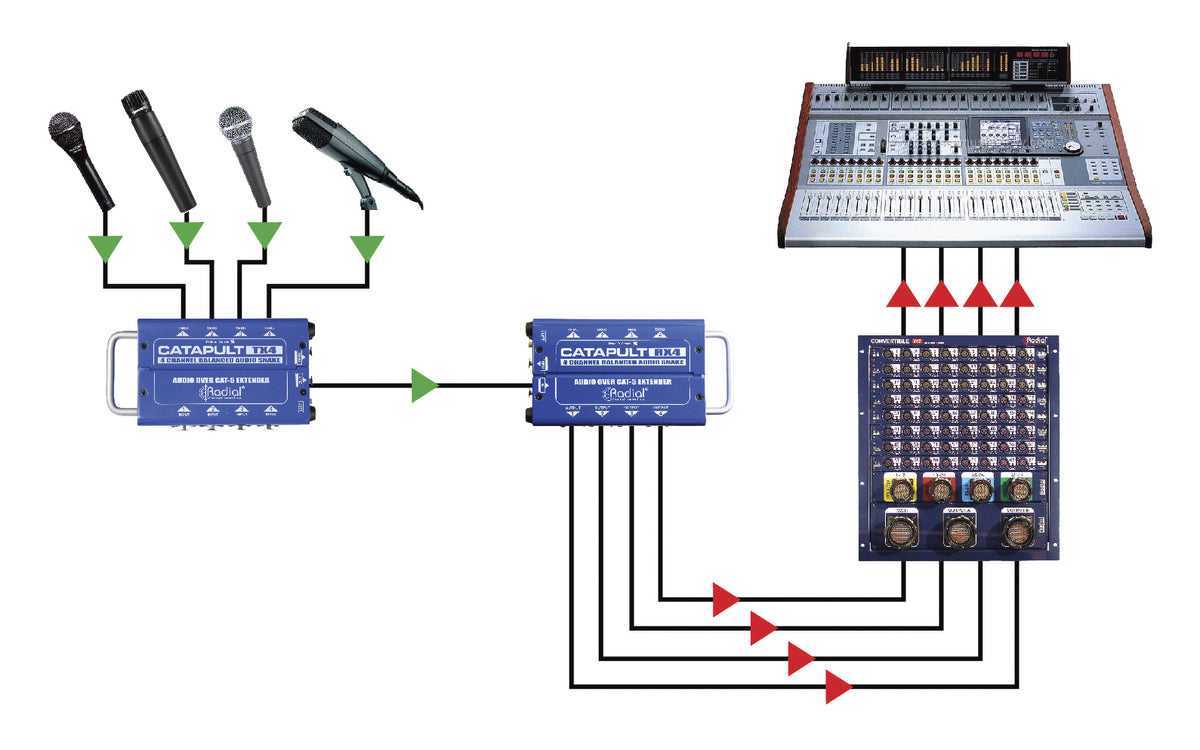

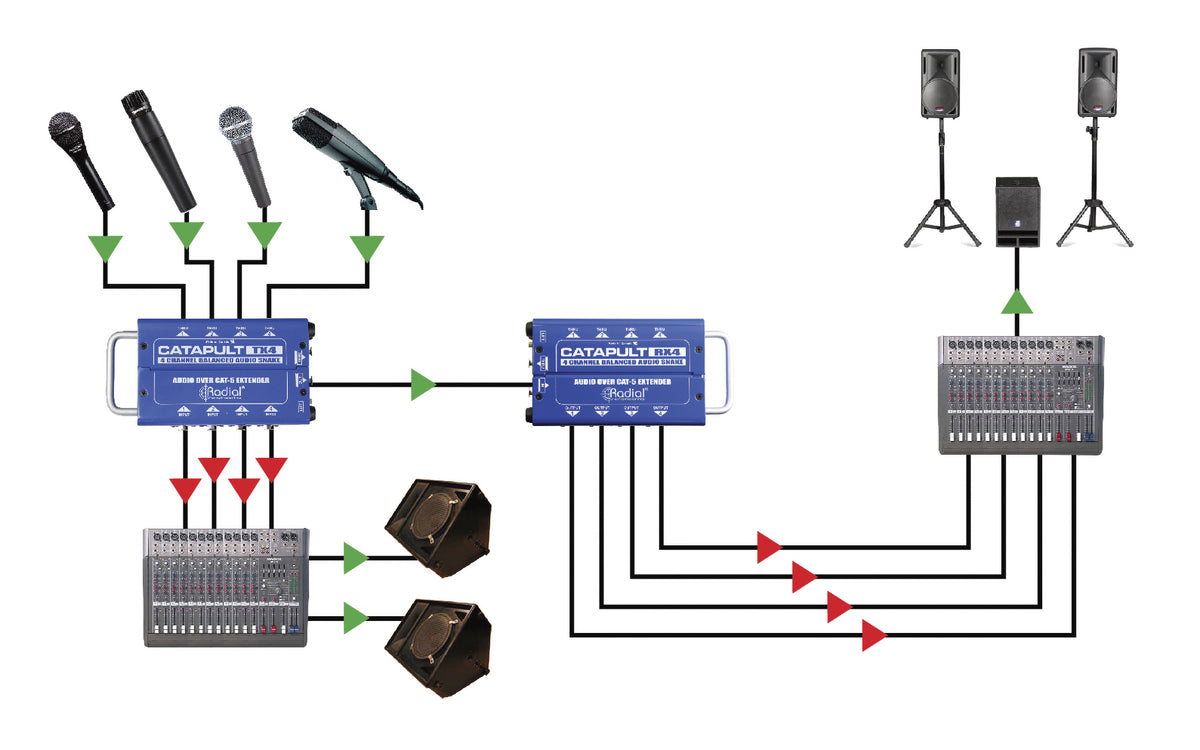

Het principe is duidelijk: een Cat 5/6 kabel gebruiken om meerdere audiosignalen te transporteren. De constructie maakt het mogelijk om vier AES-signalen (oftewel acht audiokanalen) via de netwerkverbinding te verzenden, wat het een bijzonder relevante optie maakt wanneer men schone verbindingen tussen meerdere apparaten (converters, mengpanelen, processors, AES-compatibele digitale apparaten) wil centraliseren.

Robuuste audioconnectiviteit: XLR en etherCon

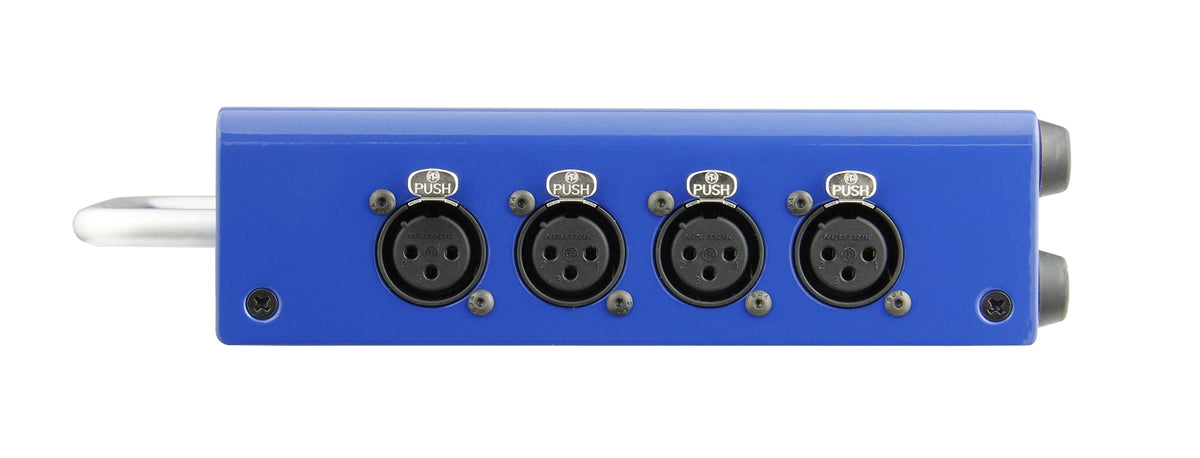

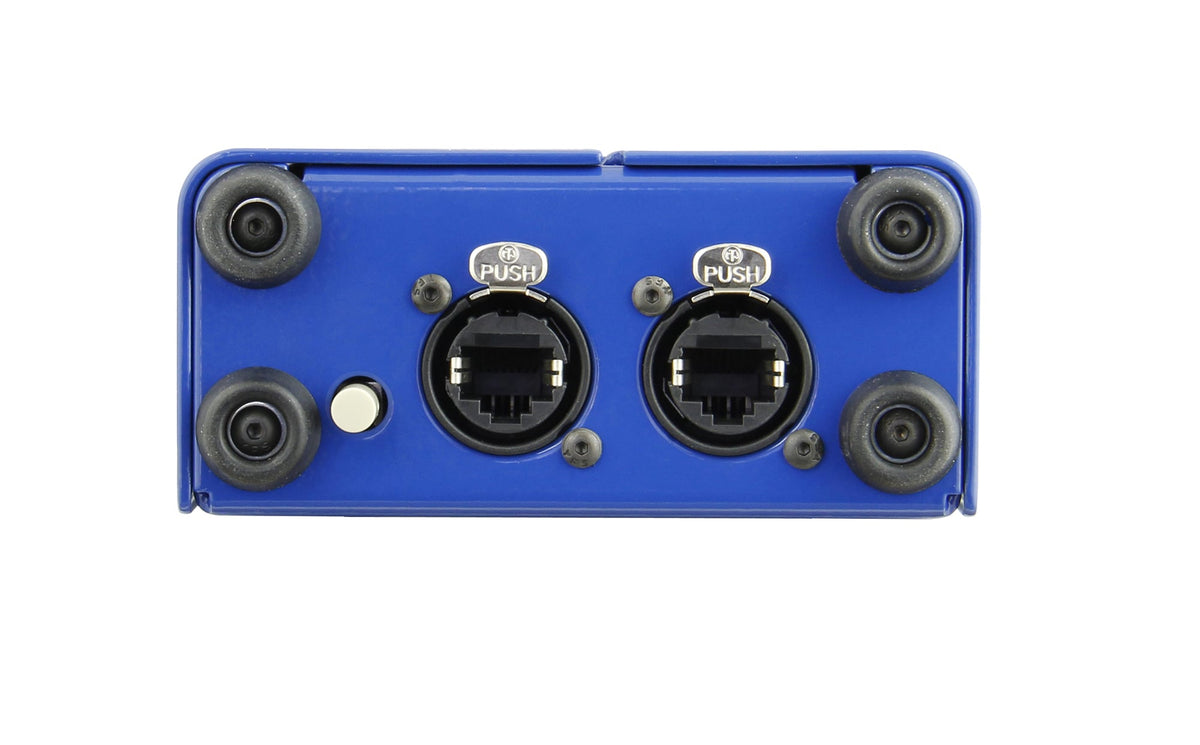

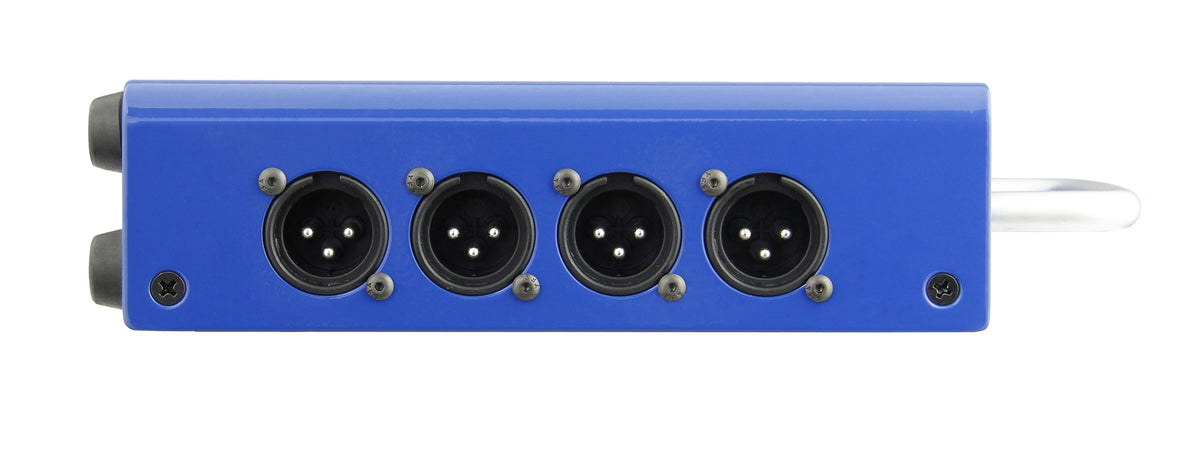

Het multipaar biedt 4 XLR-ingangen voor directe integratie met standaard audioapparatuur, evenals 4 XLR-uitgangen om vertrouwde aansluitingen aan de ontvangende kant te behouden. Voor de verbinding via Cat 5/6 beschikt het over 2 etherCon-uitgangen, een formaat dat gewaardeerd wordt in professionele omgevingen vanwege de mechanische stevigheid en betrouwbaarheid in racks en op podia.

Massa-schakelaar: een echte plus in installaties

Massa-lussen en brom kunnen snel een probleem worden in een installatie, vooral wanneer meerdere apparaten op verschillende circuits zijn aangesloten. De massa-schakelaar (ground lift) biedt een waardevolle mogelijkheid om het stiltesignaal te optimaliseren en het systeem te stabiliseren zonder geknutsel.

Passief ontwerp, zonder voorversterker of conversie

Dit multipaar is passief: het heeft geen voeding nodig en integreert gemakkelijk in een bestaande audiostroom. Het bevat geen ingebouwde voorversterker, geen digitale conversie en geen buizen: het doel is een transport-/interopabiliteitsoplossing te bieden die eenvoudig te begrijpen, snel te implementeren en coherent is binnen een professionele audioketen.

Technische specificaties

Categorie	audiodistributie	Frequentierespons - einde	20 kHz
Aantal kanalen	4	Ingangen	4x XLR
Digitale conversie	Neen	Analoge uitgangen	2x etherCon, 4x XLR
Max ingangsniveau (dBu)	35	Voeding	Passief
Instellingen	aardingsschakelaar	Gewicht	1.18 kg
THD	0,0005% bij 1 kHz	Afmetingen (mm)	203 x 115 x 51
Frequentierespons - begin	7 Hz

Buizen	nee	Transmissie	4 AES-signalen (8 audiokanalen)
Ingebouwde voorversterker	nee	Uitgangen	2 x etherCon, 4 x XLR
Frequentierespons	7 Hz - 20 kHz	Afmetingen	203 x 115 x 51 mm
Max. ingangsniveau	35 dBu
