Radial OX8J

Een Radial splitter ontworpen voor het podium en rack-integratie

Ontworpen in 1U rack formaat, voldoet de Radial OX8 aan de concrete behoeften van regisseurs en podia: hetzelfde signaal naar meerdere bestemmingen distribueren zonder de bekabeling te compliceren of meerdere apparaten toe te voegen. Het zeer robuuste ontwerp (chassis van 1,55 mm staal) is geschikt voor zowel touromgevingen als technische racks in vaste installaties, waar stabiliteit en eenvoudige onderhoud voorop staan.

De Radial-aanpak blijft hier trouw aan een "veld"-logica: connectoren die geschikt zijn voor professioneel gebruik, direct toegankelijke instellingen, en een passieve architectuur die afhankelijkheid van externe voeding vermijdt.

Voor wie is de Radial OX8 bedoeld en wanneer te gebruiken?

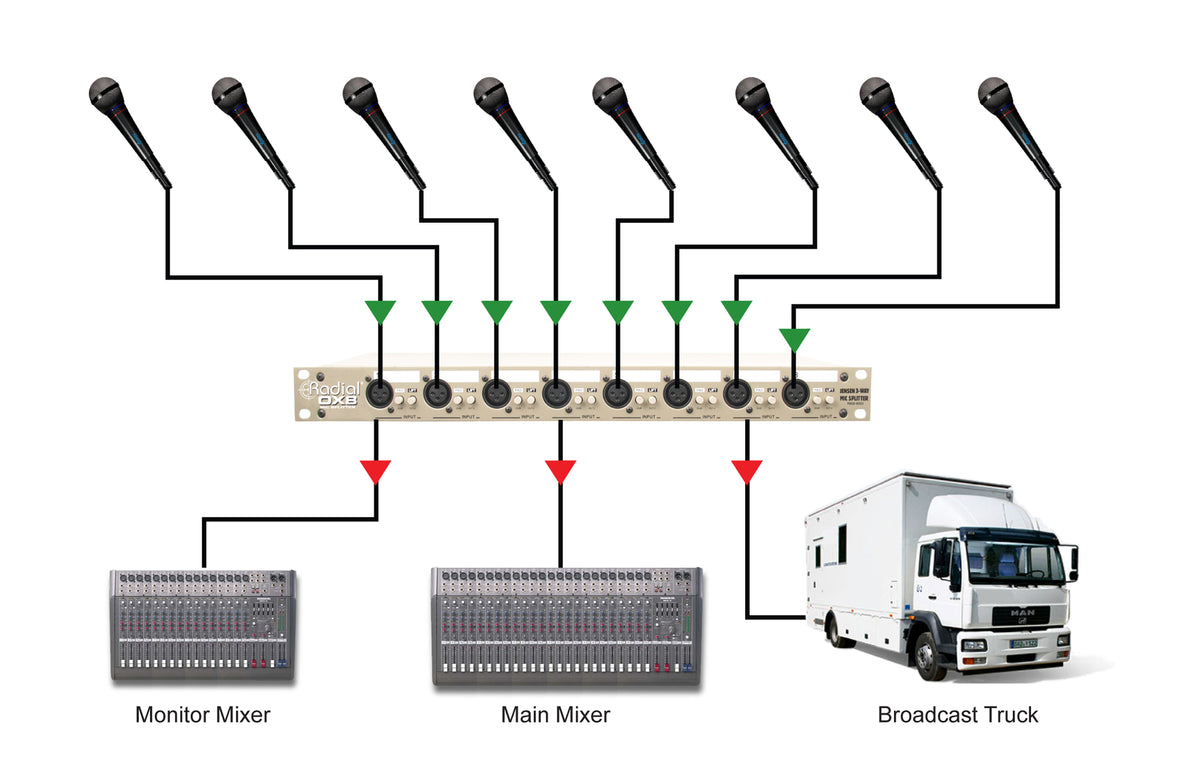

De Radial OX8 is ideaal als u een microfoon (of een lijnniveau bron) gelijktijdig naar meerdere systemen moet sturen, bijvoorbeeld een front-of-house mengpaneel, een monitor mengpaneel en een multitrack recorder. Het is een bijzonder relevante oplossing bij concerten, opnames, conferenties, uitzendingen, of wanneer een backup-plan vereist is.

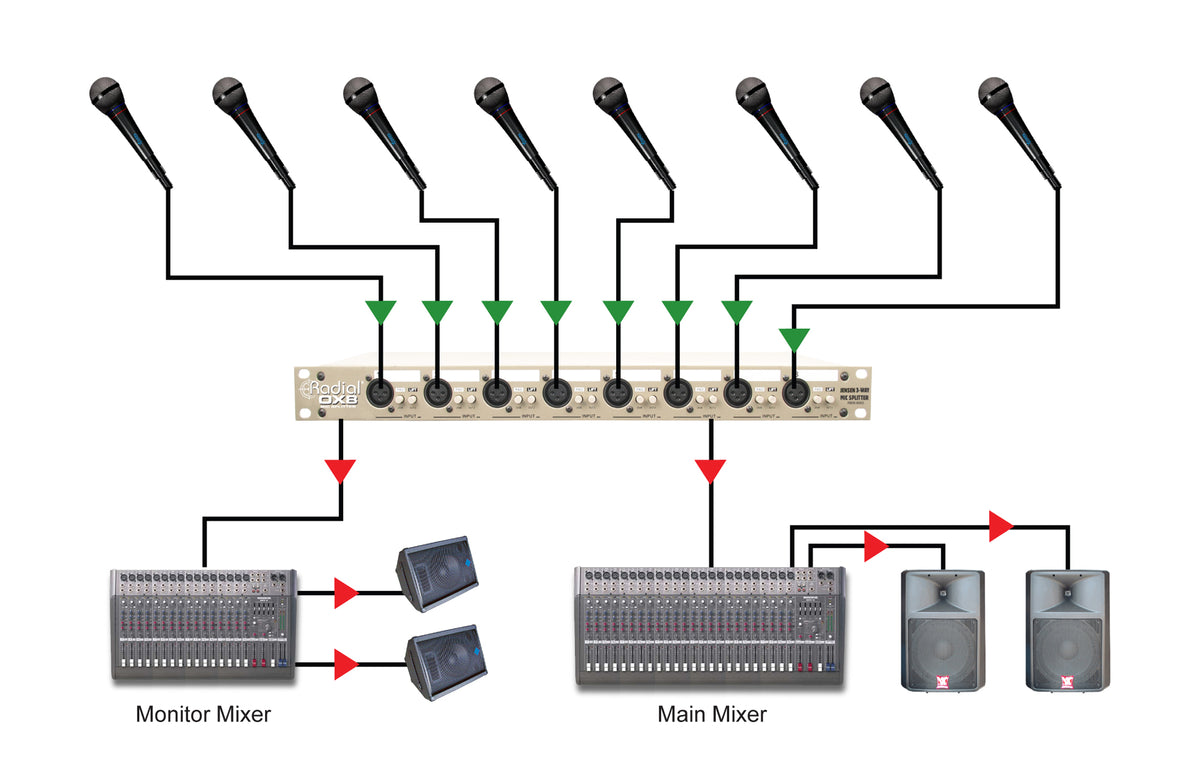

Dankzij de meerdere uitgangen kunt u een duidelijke distributie organiseren: het hoofd mengpaneel ontvangt het directe signaal met phantomvoeding indien nodig, de monitors profiteren van een tweede directe uitgang met massa-onderbreking, en de recorder krijgt een geïsoleerde uitgang om brom, aardlussen en interacties tussen apparatuur te beperken.

Belangrijke functies: distributie, isolatie en installatieconnectoren

3 uitgangen per kanaal voor een echte "front-of-house / monitors / opname" logica

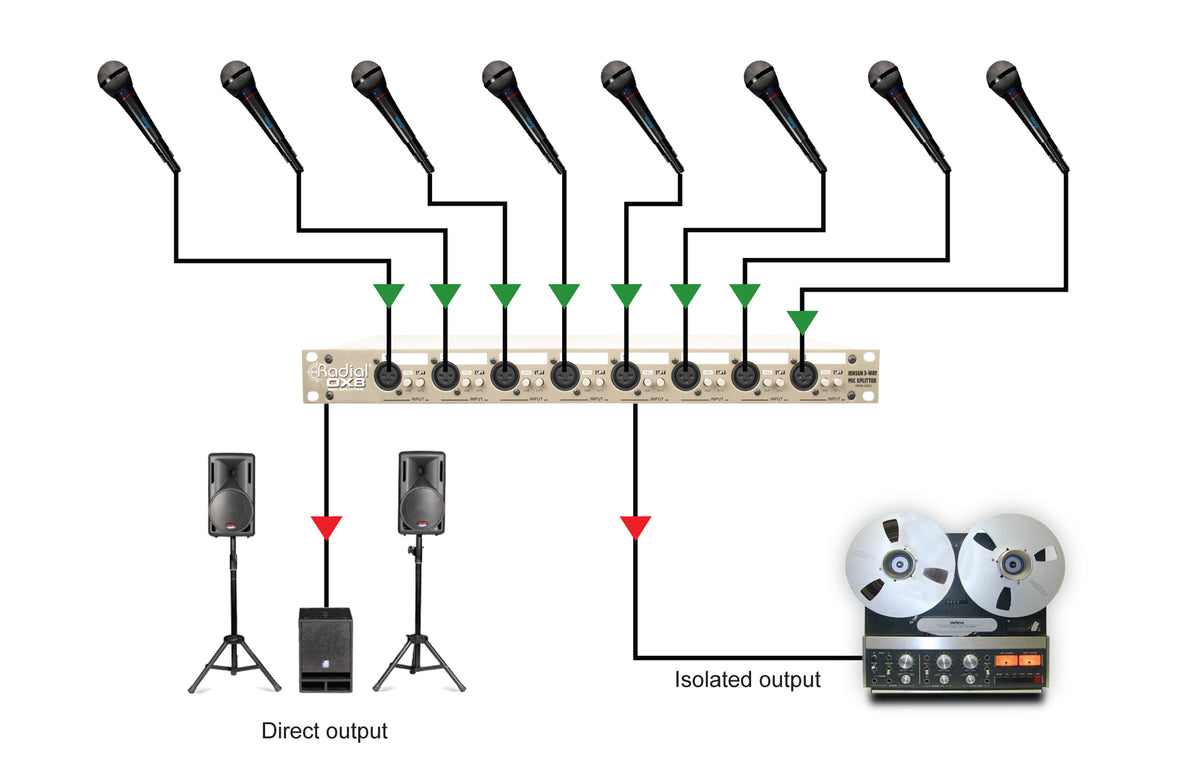

Elk kanaal biedt één ingang voor drie uitgangen. De eerste directe uitgang zorgt voor de doorgifte van phantomvoeding naar de microfoon, wat het voeden van condensatormicrofoons vanaf het mengpaneel mogelijk maakt. De tweede directe uitgang bevat een massa-onderbrekingsschakelaar, handig om snel achtergrondgeluiden te beheersen wanneer meerdere systemen eenzelfde podium delen. Ten slotte gaat de derde uitgang via een isolatie door transformator, een effectieve oplossing om een recorder of aanvullend systeem te voeden en aardproblemen te minimaliseren.

Jensen transformatoren: isolatie en signaalintegriteit

De OX8 is uitgerust met Jensen transformatoren (JT-MB-CPC) op elk kanaal. Deze isolatie draagt bij aan een betrouwbaardere distributie in complexe configuraties, waar het vermenigvuldigen van gebalanceerde verbindingen anders ruis kan veroorzaken. Het resultaat: een passieve microfoon-splitter ontworpen om de signaalkwaliteit te behouden en de verspreiding naar meerdere bestemmingen te beveiligen.

Pad voor het beheren van sterkere bronnen

Voor toepassingen met een hoger ingangsniveau beschikt elk kanaal over een schakelbare pad bedoeld voor lijnniveau gebruik (aangegeven op -20 dB), om de gevoeligheid aan te passen en overbelasting van de volgende trappen te voorkomen. Deze flexibiliteit maakt de splitter nuttig buiten puur microfoongebruik, vooral in integratiecontexten waar verschillende bronnen samenkomen.

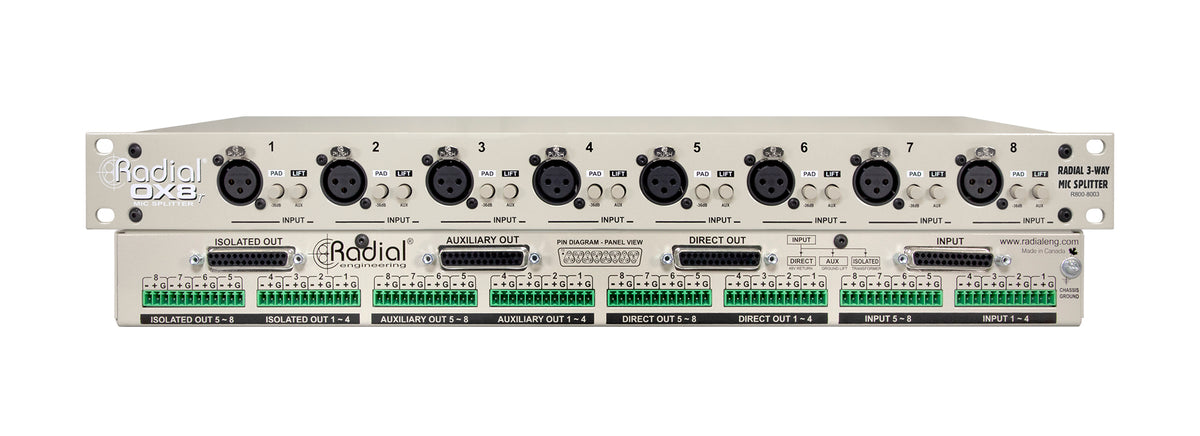

Frontconnectoren en integratie-opties (Sub-D 25 en Euroblock)

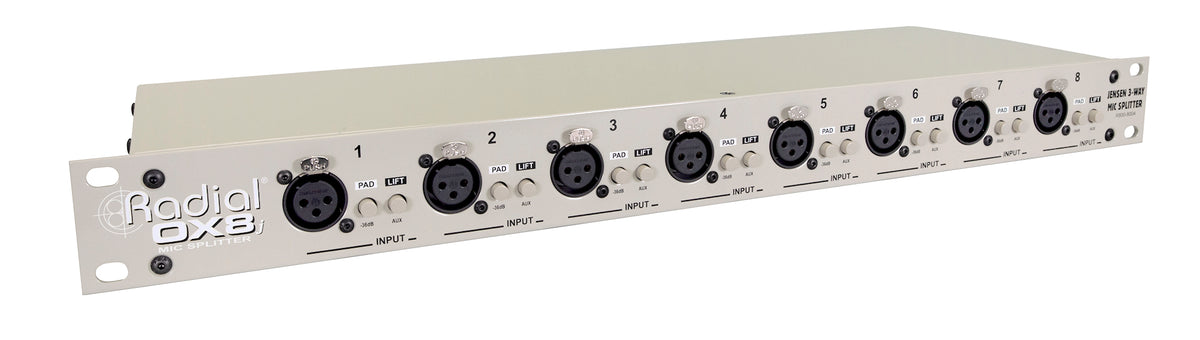

Aan de voorkant vindt u 8 XLR connectoren, handig voor snelle patchwisselingen en podiumwisselingen. Voor vaste installaties en nette bekabeling in racks zijn deze XLR's parallel aangesloten met een Sub-D 25 (Tascam analoge configuratie) en een schroefconnector van het type Euroblock Phoenix. Deze combinatie vergemakkelijkt standaardisatie van bekabeling, onderhoud en identificatie, terwijl een grote compatibiliteit met professionele audiosystemen behouden blijft.

Technische specificaties

Categorie	splitter	THD	0,003% bij 1 kHz
Aantal kanalen	8	Ingangen	XLR, Phoenix Euroblock, SUB-D 25
Digitale conversie	Neen	Analoge uitgangen	Phoenix Euroblock, Sub-D 25
Max ingangsniveau (dBu)	2	Voeding	Passief
Instellingen	-36 dB attenuator, aardingsschakelaar	Gewicht	3.4 kg
Frequentierespons	20 Hz - 20 kHz	Afmetingen (mm)	482 x 152 x 44

Technologie	passief	Ingangsimpedantie	150 ohm gebalanceerd
Type splitter	1 ingang / 3 uitgangen	Uitgangsimpedantie	150 ohm gebalanceerd
Constructie	chassis van 1,55 mm staal	Transformatoren	Jensen JT-MB-CPC
Uitgangen	Euroblock Phoenix, Sub-D 25	Attenuator	-36 dB
Sub-D 25 configuratie	Tascam analoog	Formaat	1U rack
Maximaal ingangsniveau	2 dBu	Afmetingen	482 x 152 x 44 mm
Dynamisch bereik	140 dB
