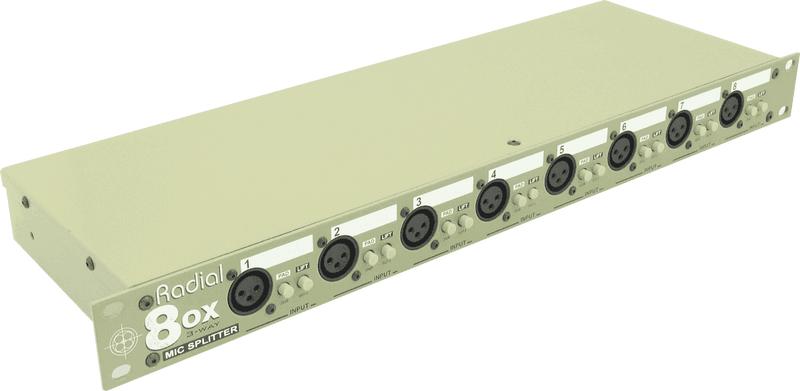

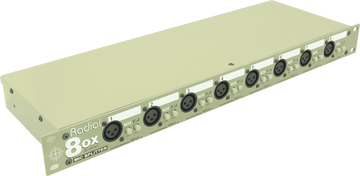

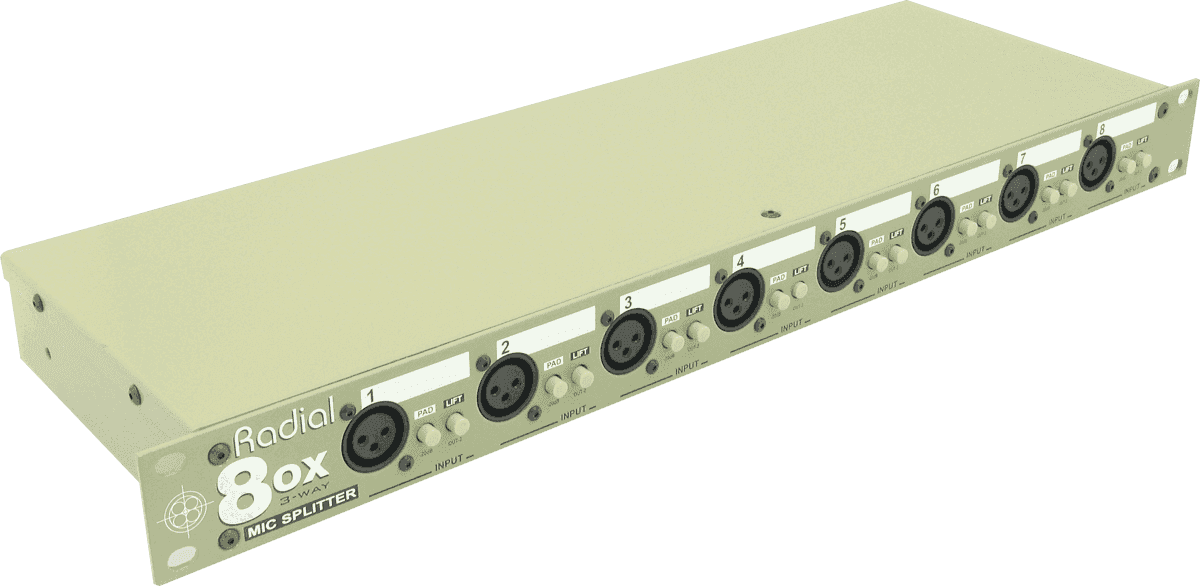

Radial OX8R

Een podium- en installatiesplitter, in de geest van Radial-oplossingen

De Radial OX8 past binnen de logica van signaaldistributietools die zijn ontworpen voor professionele omgevingen: robuustheid, consistente bekabeling en een doordachte aanpak van aardingsproblemen. Het rackformaat 1U vergemakkelijkt de integratie in een flightcase, een mobiele regie of een technische rack, terwijl de passieve constructie geen afhankelijkheid van een voeding met zich meebrengt en het aantal mogelijke storingspunten tijdens optredens beperkt.

Met zijn Radial-transformatoren (Eclipse MS10) en meerdere uitgangen per kanaal heeft de OX8 een duidelijk doel: gelijktijdig een front-of-house-mengtafel, een monitorsysteem en een recorder voeden, zonder concessies te doen aan de stabiliteit en zuiverheid van het signaal.

Voor wie en voor welke toepassingen?

De Radial OX8 is ideaal als u hetzelfde signaal naar meerdere bestemmingen moet sturen zonder aardlussen, brom of onvoorspelbare interacties tussen apparatuur te moeten oplossen. Het apparaat richt zich met name op live-geluidstechnici, dienstverleners, podiumtechnici, mobiele studio's, gebedshuizen, theaters en uitgeruste zalen, evenals integrators die op zoek zijn naar een eenvoudig te onderhouden splitter met meerdere circuits.

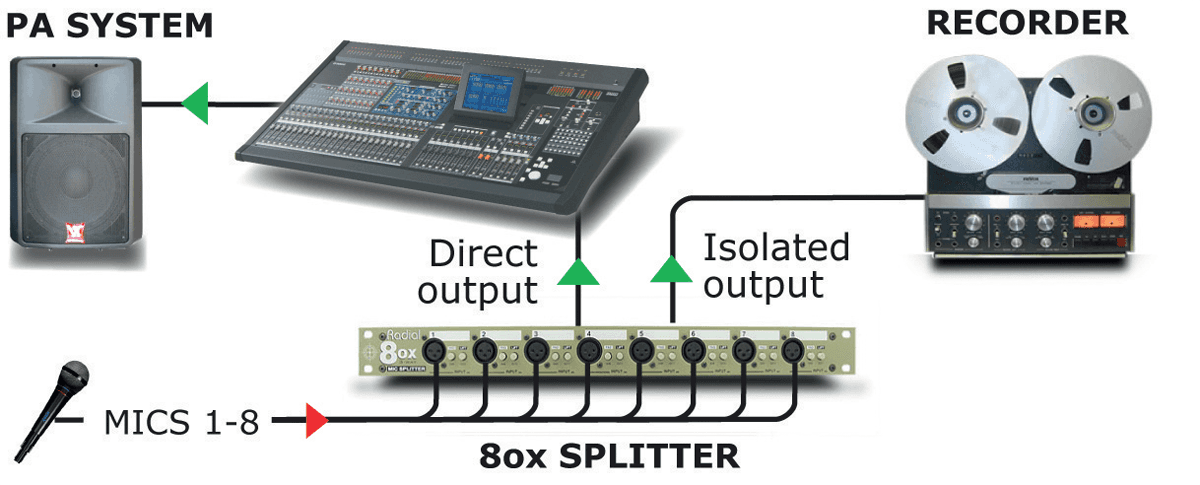

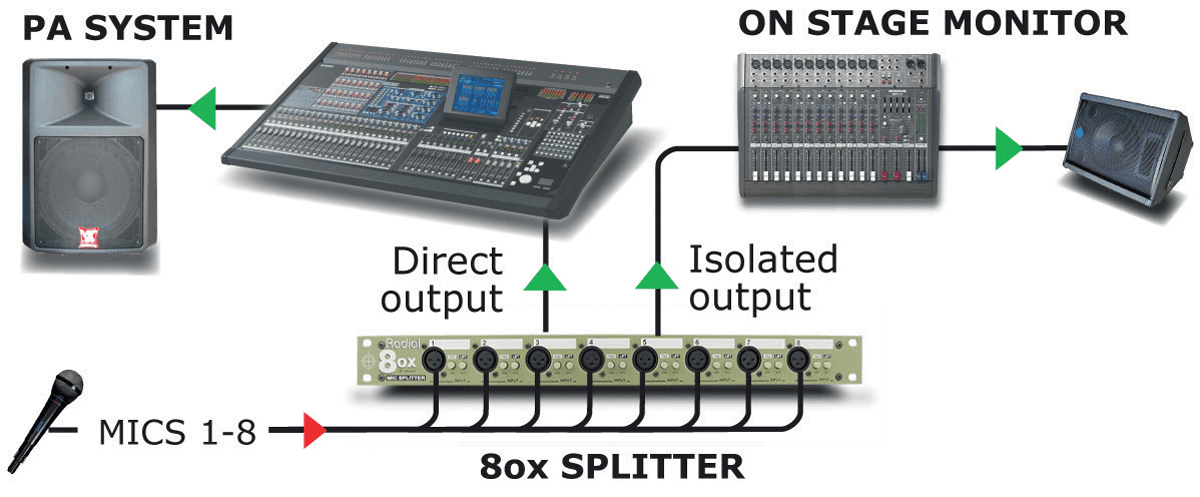

Concreet is het apparaat geschikt voor de volgende scenario's: gelijktijdige multitrack-opname en liveversterking, microfoondistributie naar de hoofdmengtafel en monitormengtafel, systeemredundantie en vaste installaties waarbij de bekabeling netjes en veilig moet blijven dankzij Euroblock en Sub-D 25.

Belangrijkste functies: distributie, isolatie en rackintegratie

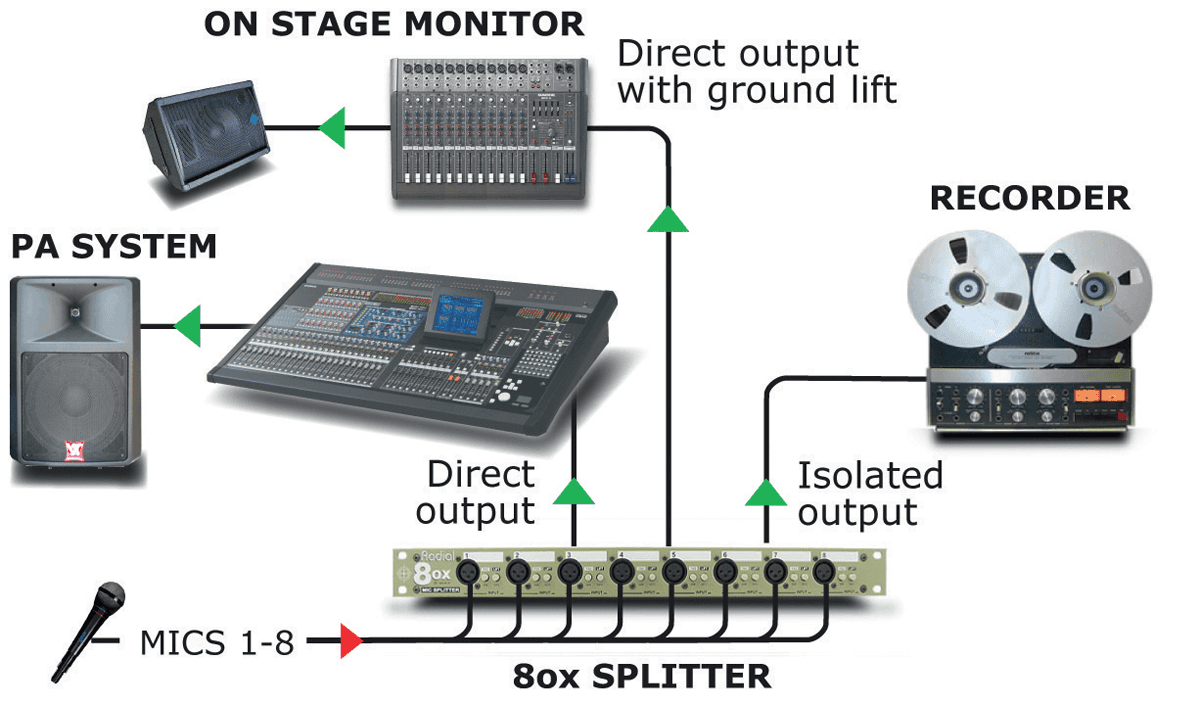

Drie uitgangen per kanaal voor een flexibelere audioketting

Elk kanaal beschikt over een architectuur die is afgestemd op de eisen van de praktijk. De belangrijkste directe uitgang zorgt indien nodig voor de doorgifte van fantoomvoeding naar het bovenblad van de mengtafel. Een tweede directe uitgang beschikt over een aardingsonderbrekingsschakelaar, die bijzonder nuttig is voor monitorcircuits wanneer er tussen twee voedingen of elektriciteitsnetwerken een aardingsruis ontstaat. Tot slot zorgt de transformator-geïsoleerde uitgang voor galvanische scheiding om een verbinding met een recorder of een extern systeem veilig te stellen.

Radial Eclipse MS10-transformatoren: stabiliteit en zuiverheid van het signaal

De OX8 is uitgerust met Radial Eclipse MS10-transformatoren om de signaaloverdracht te optimaliseren en een geïsoleerde uitgang te bieden die ook onder realistische omstandigheden daadwerkelijk bruikbaar is. Deze aanpak is bijzonder relevant wanneer meerdere apparaten met elkaar verbonden zijn, zich soms op afstand van elkaar bevinden of verschillend worden gevoed, en een betrouwbare audioverbinding zonder aardingsartefacten behouden moet blijven.

Pad voor het accepteren van lijnniveaus

Naast microfoons kan de OX8 worden gebruikt in situaties waarin hogere signalen moeten worden gedistribueerd. Elk kanaal beschikt over een -20 dB-pad om het niveau aan de toepassing aan te passen. Daardoor is het apparaat veelzijdig inzetbaar op podia waar microfoons, DI-boxen, podiummonitors of uitgangen van aanvullende systemen naast elkaar worden gebruikt.

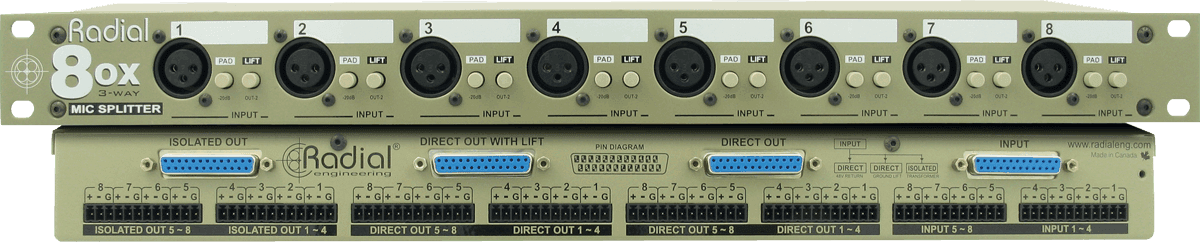

Parallelle aansluitingen: XLR aan de voorzijde, Sub-D 25 en Euroblock

Aan de voorzijde vereenvoudigen de 8 XLR-invoeren snelle patching tijdens livegebruik. Voor vaste installaties en technische racks zijn de aansluitingen parallel beschikbaar via een Sub-D 25 (analoge Tascam-configuratie) en een schroefconnector van het type Euroblock. Het resultaat: u kiest voor een "plug-and-play"-integratie of permanente bekabeling, zonder uw werkwijze te hoeven aanpassen.

Technische specificaties

Categorie	splitter	Frequentierespons - begin	20 Hz
Aantal kanalen	8	Frequentierespons - einde	18.5 kHz
Digitale conversie	Neen	Ingangen	XLR, Phoenix Euroblock, SUB-D 25
Max ingangsniveau (dBu)	2	Analoge uitgangen	Phoenix Euroblock, Sub-D 25
Instellingen	-36 dB attenuator, aardingsschakelaar	Voeding	Passief
THD	0,005% bij 1 kHz	Gewicht	3.4 kg
Rackeenheid	1	Afmetingen (mm)	482 x 152 x 44

Type splitter	1 invoer / 3 uitgangen	Frequentierespons	20 Hz - 18,5 kHz
Technologie	passief	Dynamisch bereik	140 dB
Uitgangen	Euroblock Phoenix, Sub-D 25	Ingangsimpedantie	150 ohm gebalanceerd
Configuratie van de Sub-D 25	analoog Tascam	Uitgangsimpedantie	150 ohm gebalanceerd
Max. ingangsniveau (dBu)	2	Uiterst robuuste constructie	chassis van 1,55 mm dik staal
